清華大學增材制造頂刊《AM》：抗拉強度1663MPa，均勻伸長率6.0%！通過增材制造原位合金化超高強度鋼！

2023-10-26 16:05:46 作者：材料學網 來源：材料學網 分享至：

航空航天和汽車工業對輕量化結構材料有巨大的需求，因為它們可以減少燃料消耗，提高有效載荷能力，延長使用壽命。超高強度鋼(UHSS)作為結構構件在這些領域得到了廣泛的應用。鋁(Al)是用于低密度鋼的主要合金元素，僅添加1%重量百分比的鋁就可以使鋼密度降低1.3%。在鋼中加入鋁不僅降低了鋼的密度，而且通過形成金屬間化合物有效地強化了基體。然而，高鋁含量的Fe-Mn-Al-C低密度鋼的鑄造和加工面臨著巨大的挑戰。這些合金的高錳含量和伴隨的蒸氣壓使其冶金加工異常困難。在傳統的低密度鋼中，高鋁的添加量導致煉鋼過程中的鋼質量低下，而在連鑄時，液態氧化鋁的存在會導致噴嘴堵塞。此外，傳統的低密度鋼具有較差的成形性和可焊性。Sohn等研究了高鋁含量低密度鋼的開裂現象。

為了克服與低密度鋼制造相關的問題，增材制造，特別是3D打印，已經成為生產新型低密度鋼的一種有前途的技術。激光粉末床熔融(L-PBF)是一種先進的增材制造技術，用于使用粉末制造3D金屬零件。它是制造業中發展迅速的一項技術。在L-PBF中，使用高功率激光束按照預先定義的計算機輔助設計3D模型逐層熔化粉末。L-PBF技術為低密度鋼的生產提供了一條新途徑，解決了傳統高鋁合金低密度鋼鑄造過程中面臨的一些難題。L-PBF的一個顯著優點是其原位冶金工藝，避免了在鑄造過程中遇到的低密度鋼中鋁含量高的問題。由于熱加工階段的原因，在傳統的低密度鋼中很難消除(Al, Mn, Fe)氧化物的存在，而在L-PBF中避免了這些氧化物的存在，因為它是在氧氣含量極低的氣體保護氣氛中進行的。L-PBF技術可以高效制造低密度鋼，具有同時具備優良性能，而且方便大量生產。

傳統的鑄造工藝需要大量的重復試驗來達到所需的化學成分。相比之下，激光增材制造提供了一種方便有效的方法，通過混合粉末，原位合金化來快速測試印刷性和屏幕成分。由于不含鉻元素，傳統超高頻鋼的耐腐蝕和抗氧化性能較差。因此，通過鉻的加入，超高頻衛星系統在惡劣條件下的服務性能會得到改善。鋁是一種強鐵氧體前體，在激光增材制造UHSS過程中，隨著鋁含量的增加，形成δ-鐵氧體的傾向會增加，從而增強了它的脆性，增加了激光增材制造過程中的開裂傾向。因此，適當?shù)匿X含量對于激光增材制造是必要的。除鋁外，鈦(Ti)元素的摻入也可以降低鋼的密度，而不會顯著影響相成分。

本文介紹了低密度超高強度鋼(LD-UHSS)的研究現狀，重點介紹了低密度超高強度鋼的設計概念、微觀結構特征和力學性能。主要目的是探討LD-UHSS的成分設計標準和潛在的強化機制。為了實現這一目標，采用激光增材制造技術開發了一種具有原位合金化Fe-Ni-Cr-Al-Ti成分的新型LD-UHSS。對打印鋼的顯微組織和力學性能進行了深入研究。此外，本文還討論了鋁元素對LD-UHSS組織和力學性能的影響，以及所開發的LD-UHSS所表現出的強化機制。

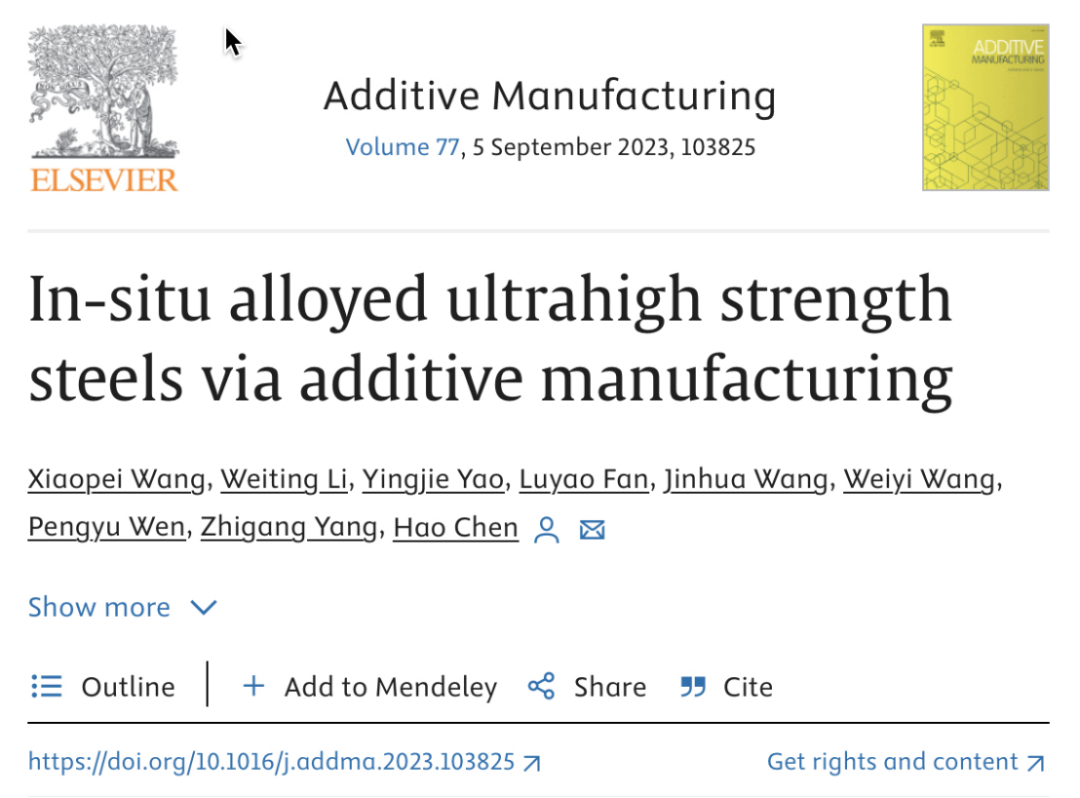

清華大學陳浩等教授相關研究以“In-situ alloyed ultrahigh strength steels via additive manufacturing”為題發表在Additive Manufacturing上。

鏈接：https://www.sciencedirect.com/science/article/pii/S2214860423004384

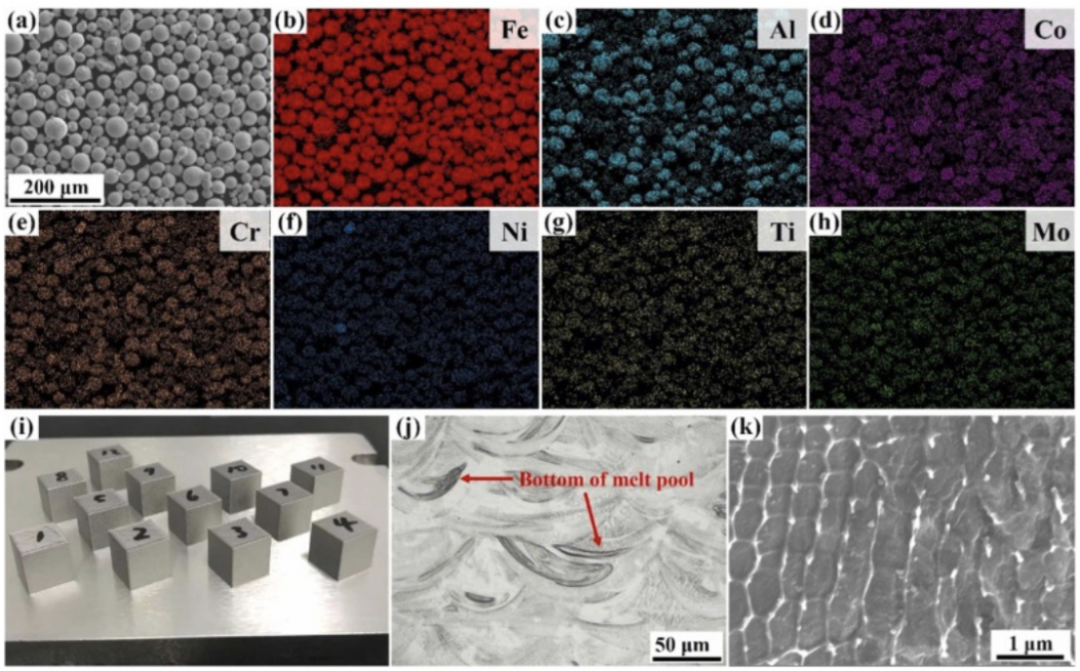

圖1所示。(a) HA11混合粉末的SEM圖像，(b) EDS圖像顯示相應的Fe, Al, Co, Cr, Ni, Ti和Mo元素分布。(i) HA11 LD-UHSS樣品，(j) HA11 LD-UHSS樣品的OM圖像和 HA11 LD-UHSS樣品的SEM圖像。

圖2所示。構建樣品(a, d) HA11， (b, e) HA12和(c, f) HA14的EBSD IPF和IQ圖像。

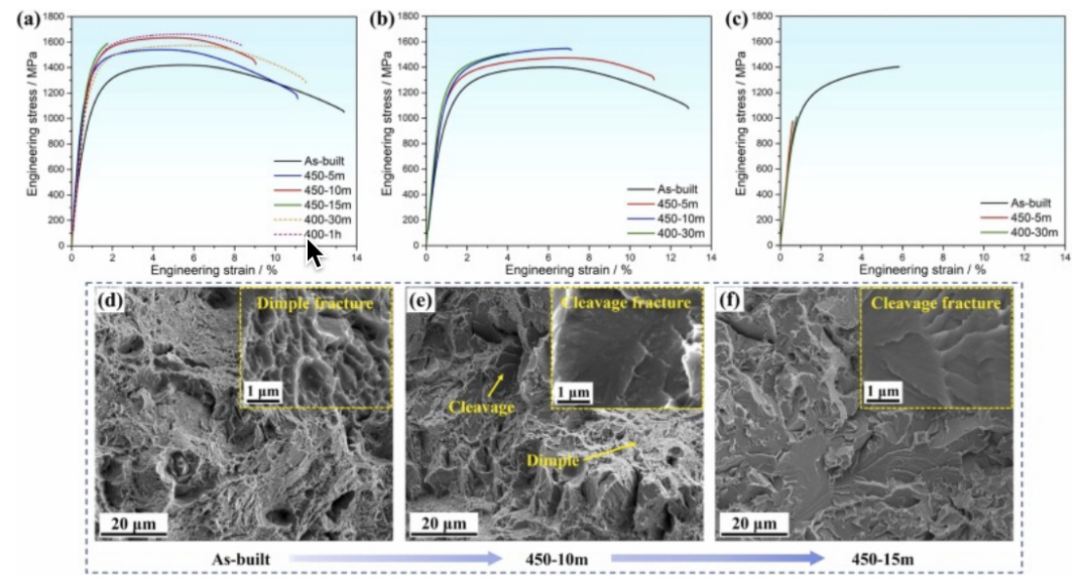

圖3所示。(a) HA11、(b) HA12、(c) HA14在不同條件下的拉伸應力-應變曲線。HA11試樣斷口形貌SEM圖:(d)建成后，(e) 450℃時效10 min， (f) 450℃時效15 min。

圖 4所示。(a) HA11、(b) HA12、(c) HA14在不同條件下的拉伸應力-應變曲線。HA11試樣斷口形貌SEM圖:(d)建成后，(e) 450℃時效10 min， (f) 450℃時效15 min。

圖 5. AB試樣AlNi6TiZr合金的晶粒形貌、晶界分布和晶粒尺寸分布:(a-c);(d-f)為時效處理的標本。

圖6 . TEM結果顯示，在400℃時效1 h后，HA11的馬氏體相中有TiC析出的細胞壁:(a)有TiC析出的細胞壁BF圖像，(b)有TiC析出的細胞壁DF圖像。(c)細奧氏體包裹TiC的HRTEM圖像和相應的放大圖像。c中區①的TiC和區②、(g)區③、(h)區④的奧氏體的SADP圖像。(i) TiC、(j) TiC與奧氏體相界、(k)奧氏體相的HRTEM圖像。

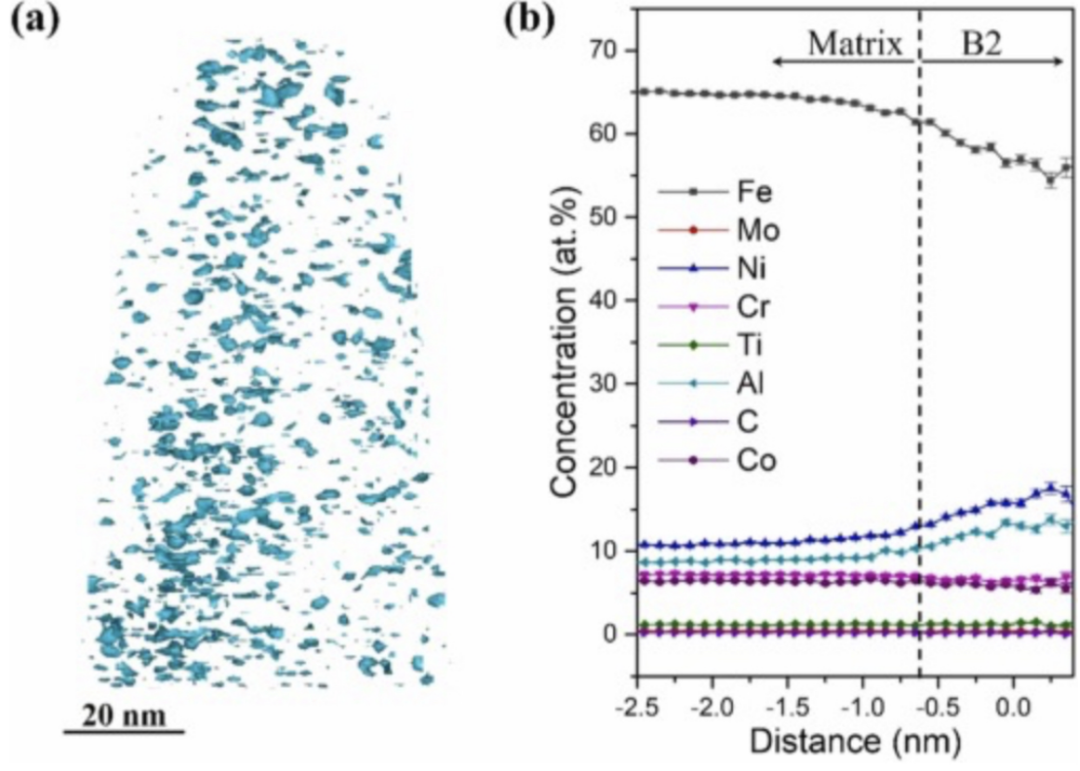

圖7. 400℃時效1 h的HA11馬氏體中B2析出相的APT分析:(a) 21 at% (Ni+Al)等濃度表面B2析出相的APT表征，(b) B2析出相平均組成的接近直方圖。

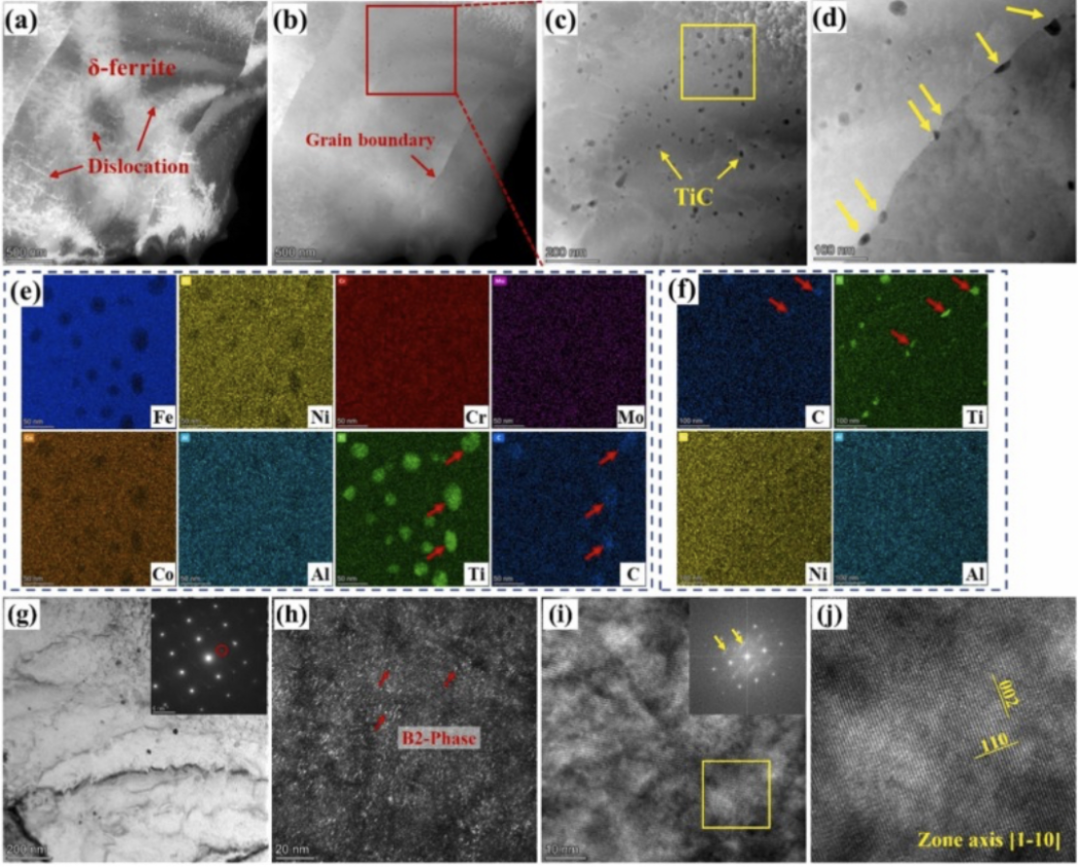

圖8 在400℃時效1 h后，HA11的δ-鐵素體相的析出相由STEM圖像顯示:(a) δ-鐵素體相的DF圖像和 δ-鐵素體相的HADDF圖像，TiC析出相在δ-鐵素體晶粒內，(d)在晶界。(e) c中黃色方框所示區域元素分布的EDS圖，(f) d中元素分布的EDS圖。(g) δ-鐵氧體相的BF圖(插入相應的SADP圖)，(h) B2相的CDF圖，(i) δ-鐵氧體的HRTEM圖(插入相應的黃色方框所示區域的FFT圖)，(j) i中所示區域的放大HRTEM圖。

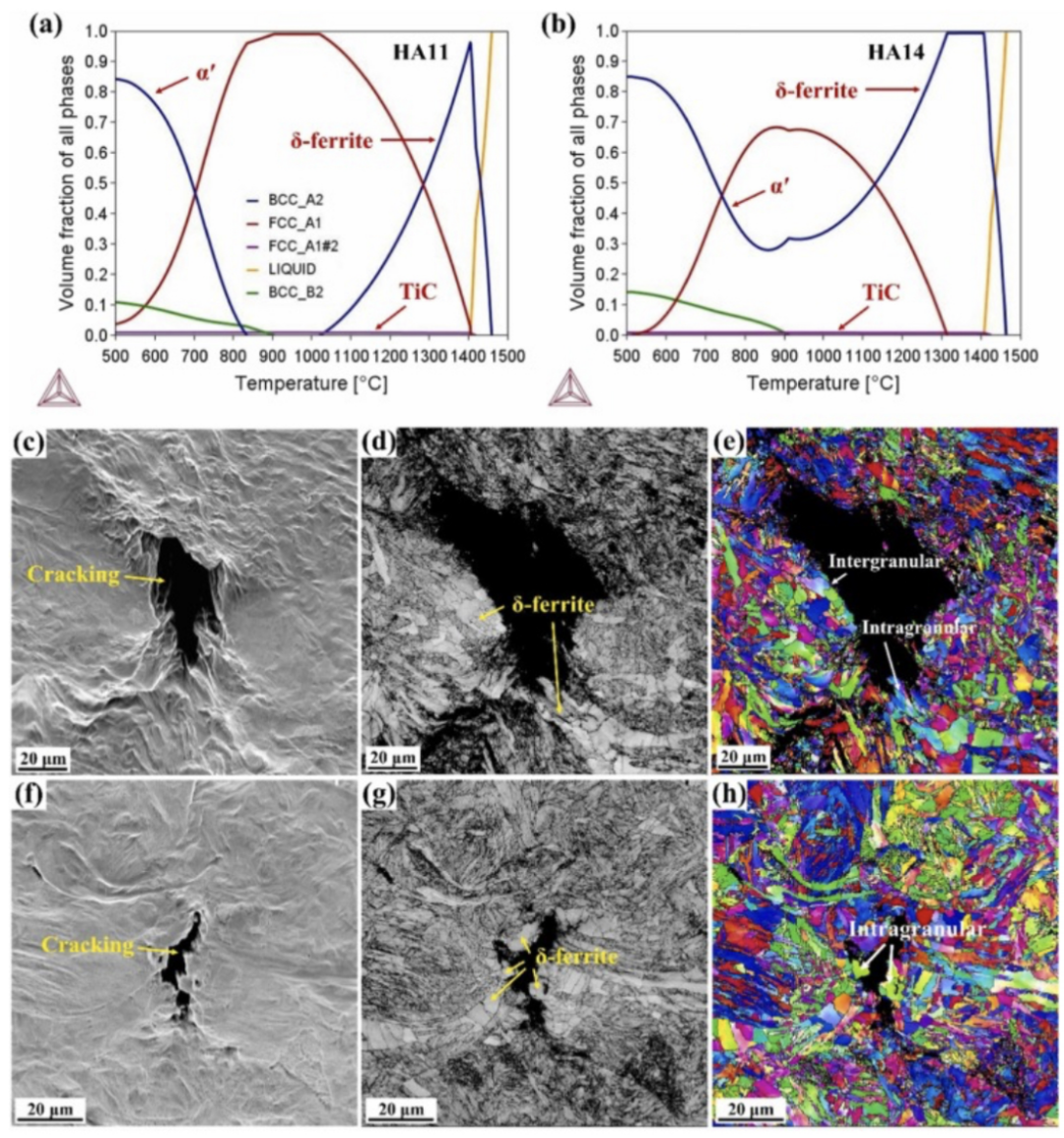

圖9 用thermocalc 2023a計算 HA11和 HA14的平衡相分數作為溫度的函數。拉伸試驗中，HA11在450℃時效10 min后，在應變?yōu)?/span>4.6%時中斷，裂紋源在δ-鐵素體相萌生:(c, f)裂紋源SE圖及相應的(d, g) IQ圖和(e, h) IPF圖。

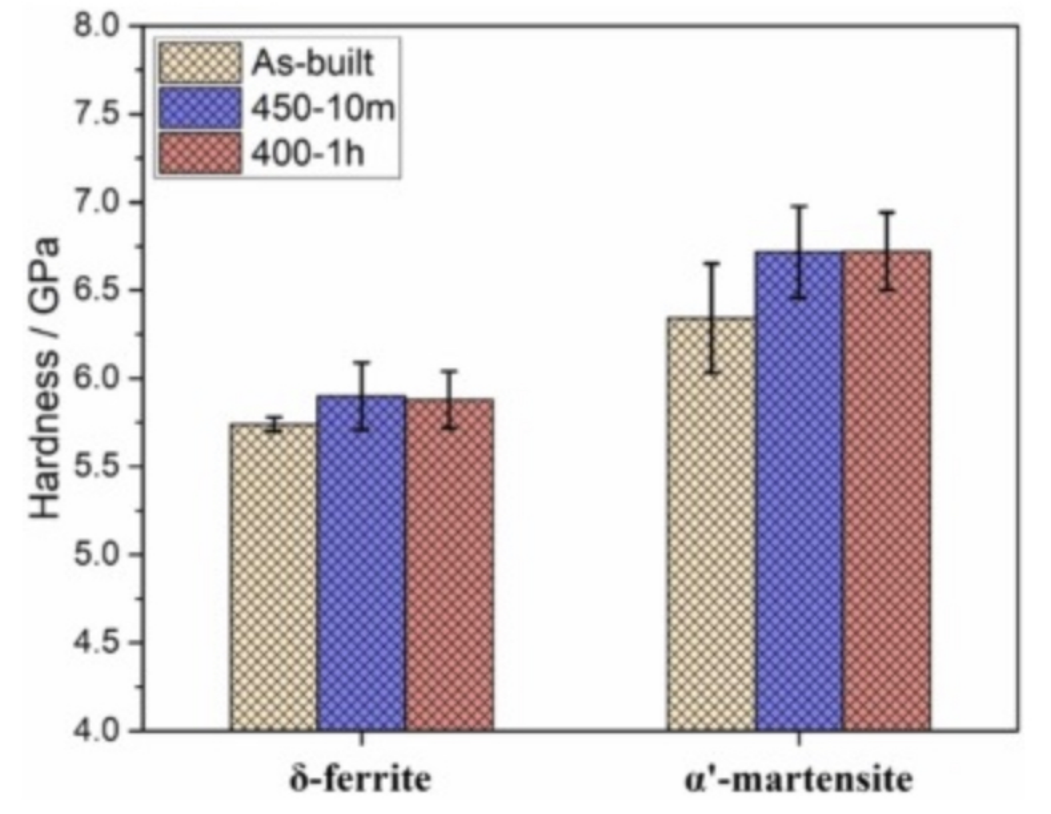

圖10 通過納米壓痕試驗獲得了不同條件下δ-鐵素體相和馬氏體相的硬度。

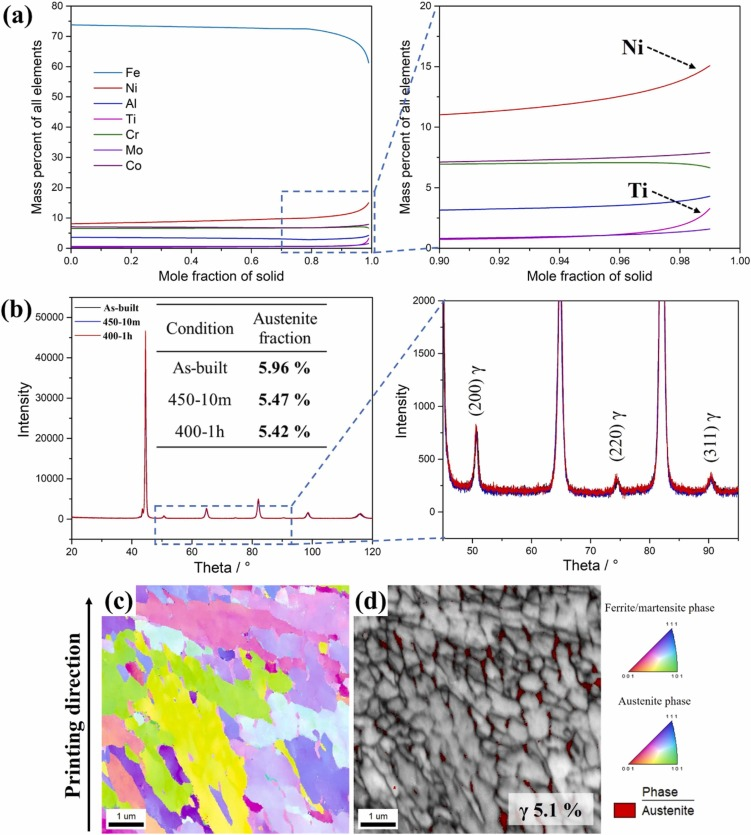

圖11. 3(a)根據Scheil-Gulliver模型計算的凝固過程中溶質元素的分配情況。(b)不同條件下奧氏體相含量的XRD結果。(c) HA11在400℃時效1 h后的IPF圖像和相應的 IQ +相圖像。

結論:L-PBF原位合金化制備的LD-UHSS具有良好的力學性能，屈服強度1325 MPa，抗拉強度1663 MPa，均勻伸長率6.0%。值得關注的是，鋁含量的增加對應著材料脆性的提高。這主要是由于δ-鐵素體含量的增加，晶粒內部形成的B2相的致密性、脆性和沿晶界析出的TiC顆粒，δ-鐵素體在變形過程中成為其開裂的來源。此外，時效處理過程中基體中大量析出的B2相，也在一定程度上促進了其脆性提高。
