相變誘發塑性（TRIP）效應通?？娠@著提高中錳鋼的加工硬化能力，從而獲得出色的強度和塑性組合。然而，變形過程中生成的新鮮馬氏體極易發生氫脆，是新型高強中錳鋼開發的瓶頸問題。

近日，香港大學黃明欣教授等人在Science China Materials發表研究論文，提出了一種長帶狀形貌來減輕新鮮馬氏體引起的氫脆。

本文要點

1) 溫軋制備的長帶狀中錳鋼相比傳統臨界退火制備的等軸晶形貌中錳鋼，不僅具有同等的高加工硬化率，而且抗氫脆性能更好。

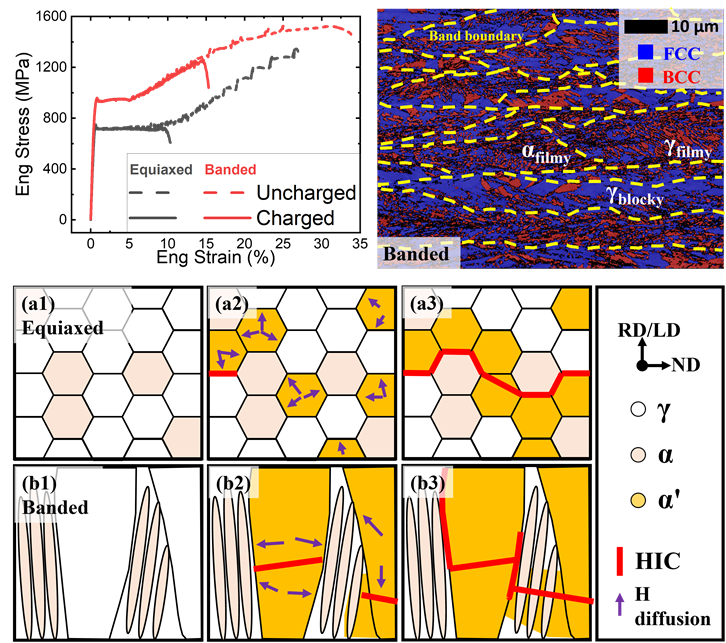

2) 等軸晶形貌中錳鋼由于缺乏有效的阻礙機制，氫裂紋一旦出現便能快速擴展。相反，對于長帶狀形貌中錳鋼，氫裂紋會被晶界和相界所阻礙或偏轉。

本形貌設計可以提高其他富TRIP效應的鋼和合金的抗氫脆性能。

文章信息

Liu Y., Cao Z., Huang C. et. al. Enhancing hydrogen embrittlement resistance of TRIP-rich medium Mn steel by morphology optimization. Sci. China Mater. (2023).

https://doi.org/10.1007/s40843-023-2658-6
