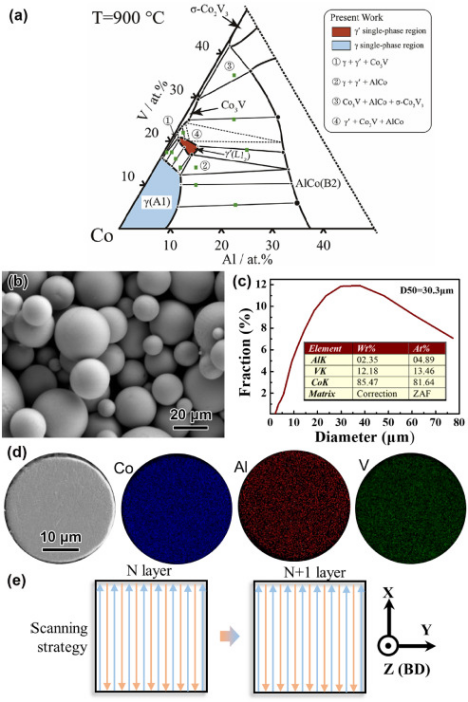

圖1所示。900℃富鈷區Co-Al-V三元體系等溫切面圖。(b) Co-5Al-14V (at.%)粉末的球形形貌。(c)粉末粒度分布。(d)粉末中Co、Al、V元素的能譜圖。(e)掃描策略圖。

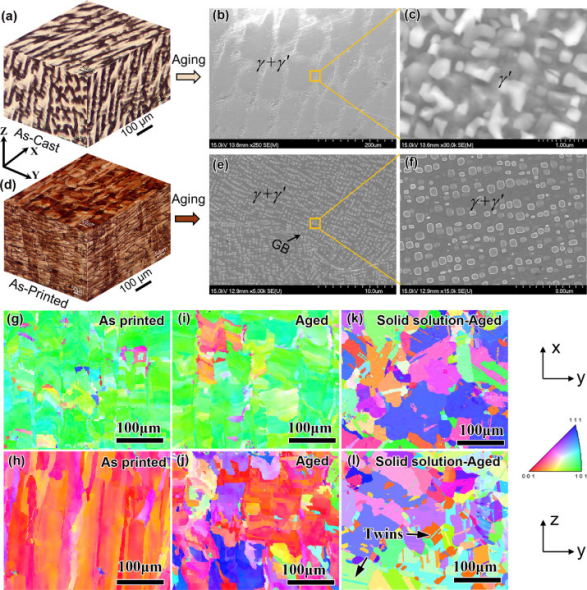

圖2所示。(a)鑄態樣品的典型三維金相形貌;(b)-(c)鑄態試樣900℃時效24 h的SEM顯微圖;(d)打印樣品的典型三維金相形貌;(e) - (f)打印樣品在900℃下時效24 h的SEM顯微圖;(g) (h)打印樣品的XY側和YZ側的IPF。(i) (j) lpbf制備樣品的XY側和YZ側IPFs分別在900°C下時效24 h。(k) (j) LPBF制備的樣品在1050°C固溶1h和900°C時效24h后的XY和YZ側IPFs。(Z為建筑方向)

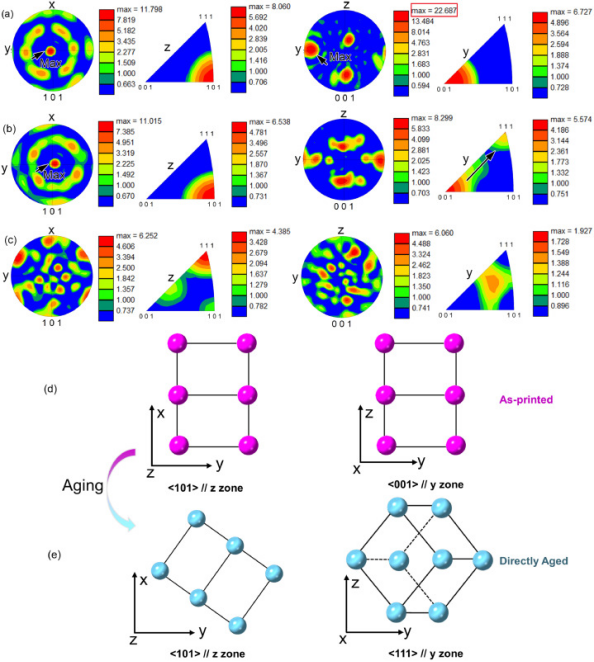

圖3所示。(a)打印樣品的XY側和YZ側的極點圖(PFs)。(b)制備的LPBF樣品的XY側和YZ側的PFs分別在900°C下時效24 h。(c) 1050℃固溶12 h、900℃時效24 h后lpbf制備樣品的XY、YZ側IPFs;(d)打印樣品優選取向示意圖;(e)打印樣品900℃時效24 h優選取向示意圖。

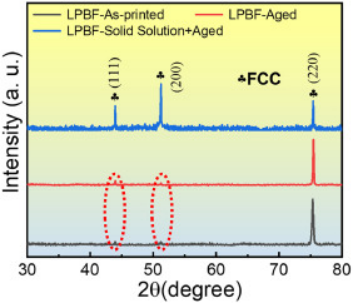

圖4所示。不同熱處理條件下LPBF樣品的XRD譜圖。

圖5所示。(a) 900℃時效24 h LPBF制備樣品的TEM亮場(BF)圖像;(b)選擇面積電子衍射(SAED);(c) TEM-EDS圖，Co, Al, V;(d)(e)跨FCC-L12間相區域的TEM-EDS線掃描。

綜上所述，我們采用激光粉末床熔合技術制備了最近開發的Co-Al-V系列鈷基高溫合金，該合金具有很大的發展潛力。具體發現如下:

(1)我們報告了強勁的<101>LPBF制備的新型鈷基高溫合金具有織構結構，這是傳統鎳基高溫合金難以獲得的。< 101>織構甚至可以在接近γ′溶質溫度時保持熱穩定。

(2)利用LPBF形成的試樣具有良好的成分均勻性，我們成功地獲得了γ′相的均勻分布，而無需直接應用時效工藝進行固溶處理。因此，我們得到的組分既表現出γ′相的均勻沉淀，又能表現出強烈的<101>紋理。

(3)在LPBF制備的Co-5Al-14V高溫合金的初次再結晶過程中，會發生晶粒旋轉，但強的<101>紋理在建筑方向上可以保持穩定。這些發現為LPBF形成的強織構或單晶γ′強化高溫合金的發展提供了新的見解。

本研究的透射電鏡分析由中材材料研究所(廣州)有限公司(SIMR)支持。作者也要感謝來自Shiyanjia實驗室(www.shiyanjia.com)的Kehui Han提供的EBSD分析。

 2/2   首頁 上一頁 1 2
