近日，中國科學院海洋研究所海洋環(huán)境腐蝕與控制技術研究團隊重點針對低表面張力液體表面潤濕粘附和“扎釘”現(xiàn)象導致的空氣層屏蔽功能失效問題，采用有機-無機復合雜化和表面噴涂技術設計制造了一種兼具超疏水和超疏油特性的POS@Al₂O₃@Epoxy有機-無機復合雜化超雙疏自清潔防腐防冰涂層。相關成果已于近日發(fā)表在國際學術期刊Journal of Materials Science & Technology上。

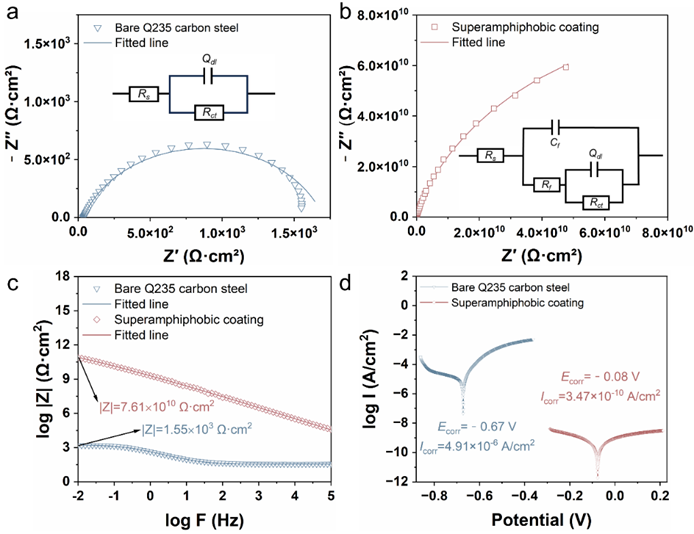

研究結(jié)果發(fā)現(xiàn)所制備的超雙疏自清潔涂層對不同表面張力的液體均展現(xiàn)出優(yōu)異的斥液性和液體無損傳輸功能。電化學測試結(jié)果顯示涂層表面電荷轉(zhuǎn)移電阻較空白碳鋼基體提升8個數(shù)量級、腐蝕電位正移590 mV、腐蝕電流下降4個數(shù)量級。

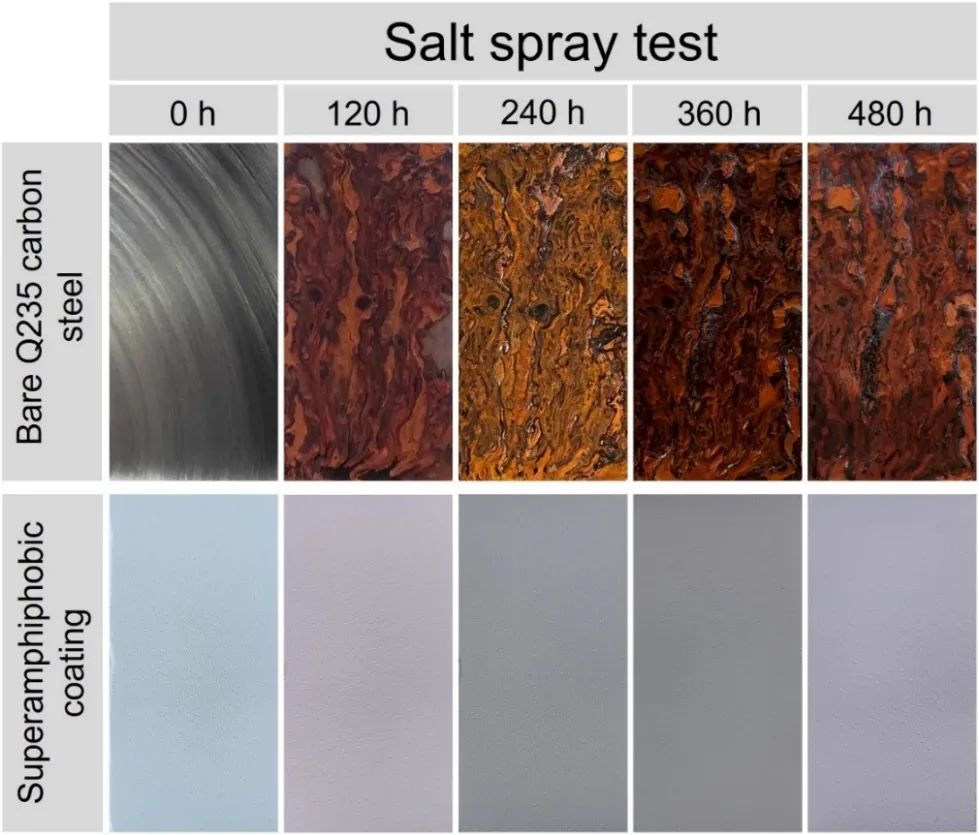

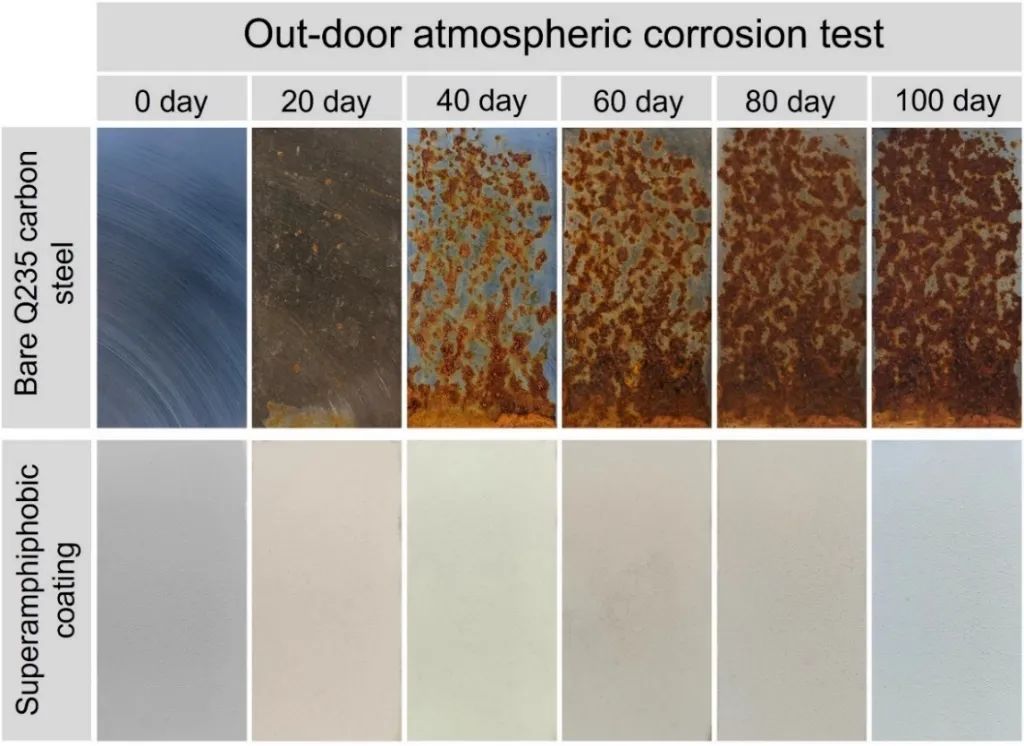

同時，涂層在經(jīng)受480小時鹽霧加速腐蝕和2400小時戶外大氣腐蝕暴露測試后仍維持性能穩(wěn)定。

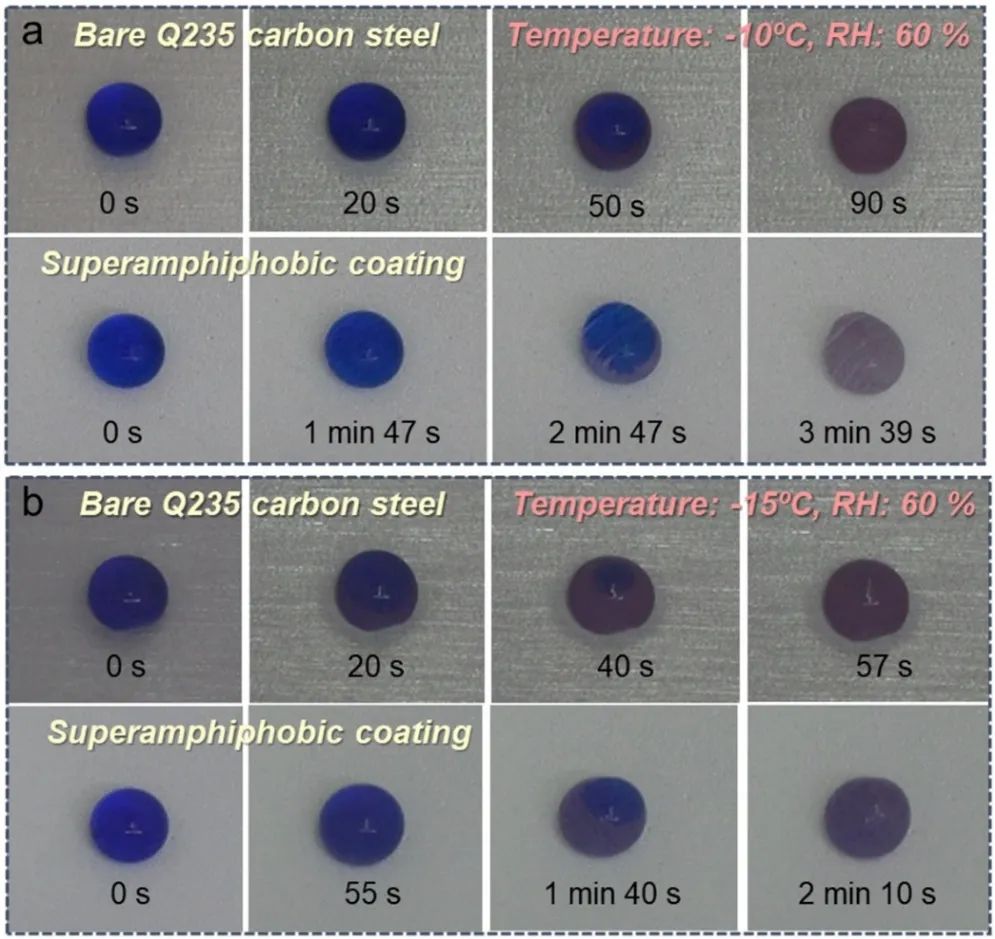

-10℃和-15℃低溫環(huán)境下的結(jié)冰測試也進一步揭示了涂層具有顯著的延遲結(jié)冰和降低界面冰粘附力特性。

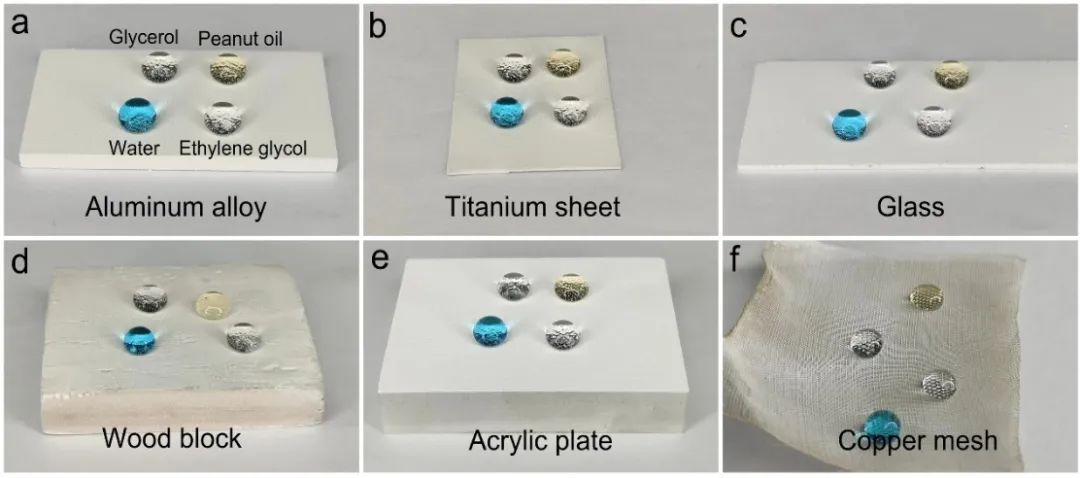

圖5 基于表面噴涂技術制備該涂層的基材適用性
