一、換熱管用防腐新鋼種

    （1）08Cr2AlMo

    12Cr2AlMoV鋼材經工業化應用，證明在低溫H2S-HCI-H2O系統、低溫H2S-HCN-H2O系統以及低溫H2S-HCN-CO2-H2O系統中，與碳鋼和一般不銹鋼相比，具有更優異的抗應力腐蝕性能。12Cr2AlMoV主要利用鉻、鋁、鑰的綜合抗腐蝕能力增加其整體抗腐蝕效果，同時鋼中添加一定的釩（0.05%~0.15%），以增加其鋼材的機械性能，細化和強化鋼中的晶粒，固溶碳分子的析出，進一步改善和增強，12Cr2AlMoV的抗腐蝕能力。但其焊接性能差，冷彎硬度高，不利于換熱器管束的制造和使用。另外，由于12Cr2AlMoV鋼種研制完成后只能在原上鋼三廠生產板材，其使用范圍受到了較大的限制。在這種情況下，國內一些管業公司目前在抗H2S應力腐蝕用鋼12Cr2AlMoV基礎上開發了新鋼種08Cr2AlMo，它保留了12Cr2AlMoV耐腐蝕性能，去掉了鋼中的V元素，改善了焊接性能。

    （2）09Cr2AlMoRe

    國內一些鋼業公司在抗H2S應力腐蝕用鋼12Cr2AlMoV基礎上開發了新鋼種09Cr2AlMoRe，它在去掉12Cr2AlMoV中的釩以后對其化學成分進行了重組，用性能極好的稀土（RE）元素代替釩（V）。稀土（RE）元素具有釩（V）元素在鋼中的所有優點：即細化晶粒、對其它化學元素起固溶作用。同時，稀土在煉鋼中還能起脫氧和脫硫的作用，鋼材在通過精煉后硫（S）的雜質含量能夠進一步降低，提高了鋼材抗濕H2S應力腐蝕開裂的能力。另外，在Fe-Cr-AI合金中添加稀土，提高了鋼的強度、塑性、韌性、耐蝕性及抗氧化性，同時亦改善了焊接性能，其可焊性較好。

    二、09Cr2AlMoRe與08Cr2AlMo化學成分對比

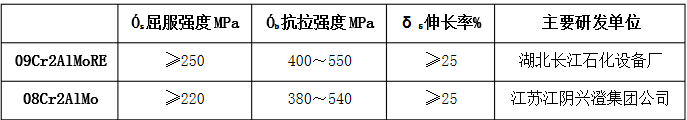

    三、09Cr2AlMoRe與08Cr2AlMo機械性能對比

    四、09Cr2AlMoRe與08Cr2AlMo耐腐蝕性能對比

    1、09Cr2AlMoRe與不含稀土的08Cr2AlMo相比，抗腐蝕性能更強從表1、表2可以看出，09Cr2AlMoRe與不含稀土的08Cr2AlMo相比，在80℃、3% HCl水溶液和70℃、50%H2SO4水溶液中的對比試驗中，09Cr2AlMoRe的耐腐蝕能力是不含稀土的08Cr2AlMo鋼的2.46倍和2.18倍；在100℃、980PPmH2S水溶液的對比試驗中，09Cr2AlMoRe的耐腐蝕能力是不含稀土的08Cr2AlMo鋼的1.53倍，是10#鋼耐腐蝕能力的近6倍。

    表1在H2S、H2SO4水溶液中的腐蝕試驗對比mg/cm2.h

    表2含H2S介質的模擬工況條件的腐蝕試驗對比（浸泡時間144h）

責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-82387968
郵箱：ecorr_org@163.com
中國腐蝕與防護網官方 QQ群：140808414
