據報道，美國密歇根理工大學的Bruce P. Lee教授課題組設計了一種具有可塑性和粘合性的復合凝膠組織封閉劑，有望應用于生物醫用領域。

    這種材料是由兩部分組成的，一是多巴胺封端的多臂聚乙二醇（為了方便我們稱它為PEG-D），另一個是鋰皂石。前者能與后者發生相互作用，因此，當二者混合后，很快就會形成具有高粘性的可塑形的復合凝膠。待敷在傷口上之后，隨著時間的延長，凝膠中的多巴胺部分會形成共價的交聯結構，從而使組織封閉劑的形狀固定下來。其中，高的PEG-D臂數與鋰皂石的含量可有效增加物理交聯點的數量，而氫鍵與色散力是形成物理交聯點最重要的相互作用。

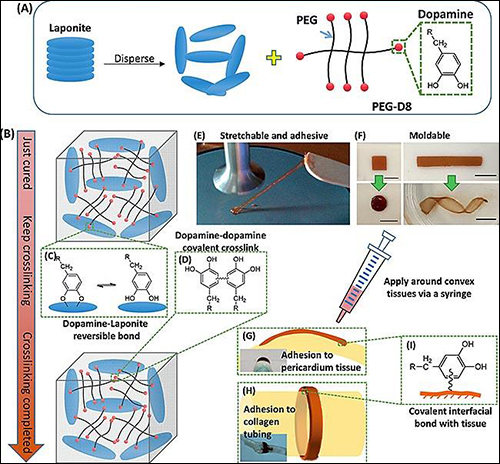

    復合凝膠的形成與作用過程（圖片來源：Angew. Chem. Int. Ed.）

    這種凝膠具有很好的塑形能力。放置一天的凝膠能夠在1000%的剪切力作用下，除去剪切力后重新恢復最初的儲能模量，這表明PEG-D能夠很快的與納米鋰皂石重新形成物理交聯點。

    另一方面，組織封閉劑的粘合性非常重要。在優化條件下，該凝膠的最高破裂壓力為320±22 mmHg，高于腎靜脈愈合術與腸吻合術所要求的粘合強度。

    不過，需要指出的是，當凝膠混合時間超過30小時后，由于共價交聯程度提高，凝膠的破裂壓力與粘合能力大幅下降，這也與多巴胺喪失了與組織中蛋白質反應的活性有關。

    相比于傳統的多巴胺基的粘合劑，這類凝膠有著顯著的優勢：物理凝膠的形成要快于多巴胺通過化學反應交聯，同時物理交聯點又具有可逆與動態的特征，使之能夠具有塑形能力，期待在不就的將來，這種類型的組織密封劑能夠大量應用于手術中傷口的密封上。
