  2. 金屬頂刊《Acta Materialia》高大上的技術,揭示微米尺度裂尖塑性區!
    2020-09-15 17:11:15 作者:材料科學網 來源:材料科學與工程 分享至:

    導讀:本文采用高分辨率電子背散射衍射(HR-EBSD)與聚焦離子束(FIB)加工技術,借助鎢單晶中的幾何必須位錯(GND)來表征其塑性區的三維形狀。文章發現,幾組實驗中,在相對較高的溫度下,塑性區的3D形狀不再局限于裂紋尖端之前,而是變為蝴蝶狀分布,從而更有效地屏蔽了裂紋尖端,抑制了裂紋的擴展。


    裂紋尖端周圍的位錯積累和分布在斷裂力學中起著重要作用。但是,到目前為止,在斷裂試驗期間表征裂紋周圍的塑性區仍然是一項困難的任務。眾所周知,在緊湊拉伸試樣中(宏觀尺度下),裂尖塑性區的3D形狀呈“狗骨”形,其內部體積小于朝向表面的體積。這是由于平面應變發生在試樣的中心,而平面應力狀態發生在表面。然而,在微米尺度下,自由表面效應更為明顯,這時裂尖塑性區的真實形狀就不得而知。

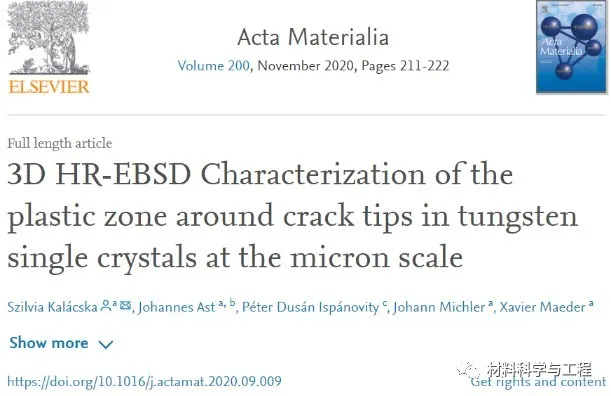

    本文則采用新穎的3D HR-EBSD技術與聚焦離子束(FIB)加工技術,在微米尺度下,借助鎢單晶中的GND表征了其塑性區的三維形狀。相關論文以題為“3DHR-EBSD Characterization of the plastic zone around crack tips in tungsten single crystals at the micron scale”發表在Acta Materialia。


    論文鏈接:https://doi.org/10.1016/j.actamat.2020.09.009


    近年來,在小尺度下理解和量化斷裂力學方面已經取得了許多進展。微觀尺度上的J積分技術,為分析小尺度下的半脆性斷裂過程、計算材料的斷裂韌性提供了可能性。這類材料在斷裂過程中會發生不可忽略的塑性變形。在BCC金屬中,這類行為是典型的,通常能在眾多工業應用中被觀察到,因而需要針對服役條件準確定義其變形機理。


    在先前的研究中,研究人員探討了特定取向的鎢單晶試樣的局部斷裂行為,還通過缺口微懸臂梁實驗,結合數值計算分析了鎢的斷裂韌性尺寸效應。這些工作說明,對于裂紋行為,裂紋尖端處的塑性區大小十分重要。


    HR-EBSD能夠以小于100 nm的步長來表征GND的分布,但是受到以下事實的限制:只能收集到材料表面幾十個納米深度的信息。最近關于銅材料的一些研究表明,可以成功地將3D HR-EBSD用于表征變形樣品整個體積中的GND分布。


    在本文的工作中,研究人員應用3D HR-EBSD技術來表征BCC鎢中帶缺口的微懸臂試樣的裂尖3維GND分布,這些試樣的變形發生在不同的溫度和應變速率條件下。選擇微懸臂梁彎曲作為變形的形式,是因為在塑性變形過程中,形成的位錯將適應晶體的彎曲,進而以GNDs為特征被HR-EBSD表征。本文的目的是討論由溫度引起的GND密度分布的差異,并研究刃型位錯和螺型位錯的分布規律,以便進一步闡明在這一尺度下導致BDT降低的機制。試樣制備、力學測試方法、J積分計算和3D HR-EBSD測試的技術細節參見原文。

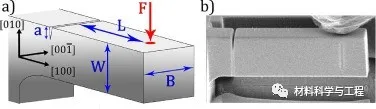

    圖1 樣品示意圖和彎曲過程中的二次電子像

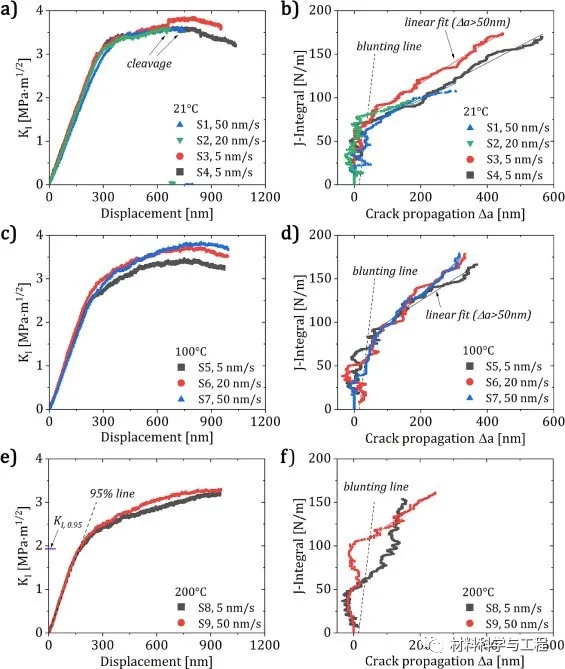

    下圖中,(a)(c)(e)分別顯示了21℃,100℃和200℃下,應力強度因子和彎曲位移的關系。各組實驗中,試樣以不同的變形速率進行測試。(b)(d)(f)則顯示了相應的J積分-裂紋擴展長度關系,通過鈍化線和線性擬合線的交截確定了斷裂起始韌性。


    圖2 實驗過程斷裂力學分析

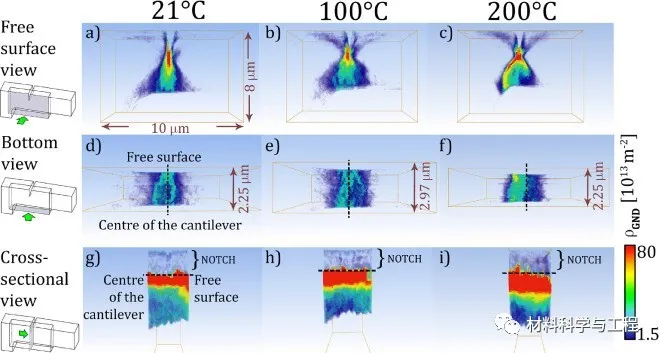

    下圖展示了總的3D GND密度,多組視圖分別繪制在21℃,100℃和200℃條件下。文章還提供了關于這些結果的補充視頻。從側面看(圖中a,b,c)塑性區的橫向尺寸不會隨溫度顯著增加,但裂紋尖端前面的GND數量會逐漸增加,并且試樣頂面的backward dislocation也更多,從而使得高溫下裂尖周圍的塑性區域呈“狗骨頭”形狀。這些與先前的工作中報道的觀察結果是相似的。


    圖3 根據3D HR-EBSD結果進行GND密度重建

    注:掃描下方二維碼,可觀看更多材料科學視頻!


    選擇不同的橫截面(如下圖所示),可以識別出“狗骨頭”塑性區的存在,但是其形狀隨溫度的升高而變化。實際上,結果表明,沿著裂紋尖端處主(110)滑移線產生的GND均有增加。隨著裂紋前部GND密度的整體增加,沿著滑移線的位錯堆積會降低位錯遷移率并導致更有效的裂紋屏蔽,從而增加塑性變形。這些觀察結果匯總在下圖第一行的草圖中,以幫助可視化在不同變形溫度下塑性區如何發生演化。


    圖4 基于GND密度分布的塑性區演變分析


    總的來說,對于室溫下的變形,裂紋尖端前面的GND分布呈清晰的“狗骨”形狀,其中更多的GND朝向懸臂的自由表面,而更少的GND在試樣中心。這與在宏觀尺度上在CT試樣中觀察到的一致。在更高的溫度下,在擴展的塑性狀態下,仍會出現“狗骨”塑性區,但其形狀會隨著溫度的升高而演變,從而增加了裂紋尖端的總體位錯密度,抑制了裂紋的擴展。此外,螺型GND也是導致GND在試樣的中心和自由表面之間分布不均勻的原因。這項研究揭示了小尺度斷裂力學過程中自由表面的重要性,新的計算方法需要著重考慮這種約束。
