{首页主词},&

SCMs|退火提高中熵合金CrCoNi中的化學短程有序度和孿晶應力

2023-10-26 15:31:08 作者：中國科學材料來源：中國科學材料分享至：

納米壓入被廣泛應用于研究化學短程有序對高中熵合金（如CrCoNi）強度的影響，尤其是對塑性載體的形核應力的影響。然而，對于這類合金在納米壓入過程中極小位移下的應變突跳事件所對應的變形機制，目前除了基于突跳統計數據進行推測，還未能直接在實驗上進行捕捉。

近日，西安交通大學馬恩教授和王章潔副教授等人在Science China Materials發表研究論文，可以通過精細的加工對深度小至7 nm的極淺壓痕進行提取，并在透射電鏡下進行表征。

本文要點

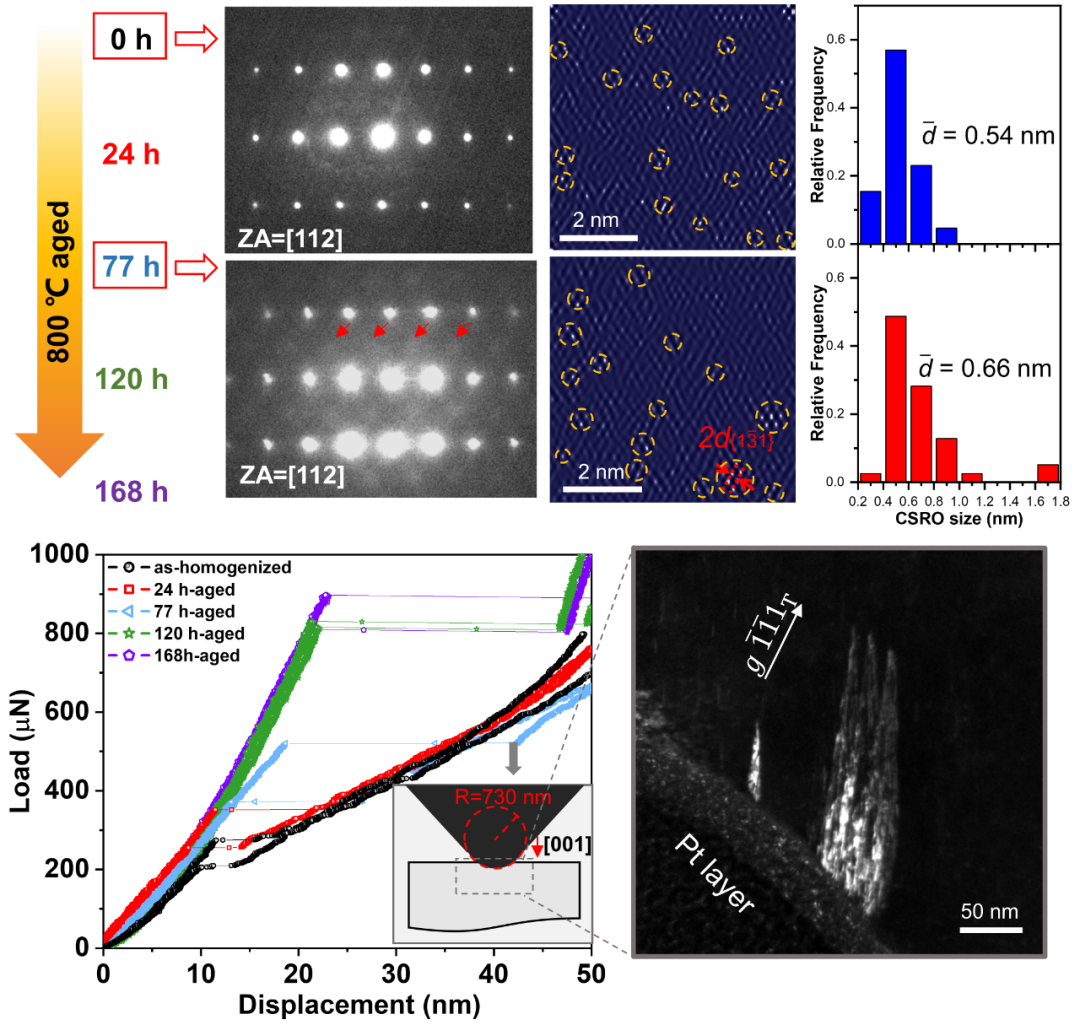

1) 發現CrCoNi中熵合金納米壓入過程中的第一個應變突跳來源于納米孿晶和層錯的形成。

2) 沿[001]方向加載時，退火后具有更高化學短程有序度的CrCoNi單晶相比均勻化處理態CrCoNi單晶，其孿晶（形核）應力升高。

3) 退火態和均勻化處理態CrCoNi中的化學短程有序程度可通過倒易空間中基體斑點之外的彌散衍射盤來進行探測。

免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。

無相關信息

官方微信

文章推薦

點擊排行

PPT新聞

點擊數：8634

點擊數：6915
