1. 工程概況
         南京龍潭至鎮江之間，有兩根24km長平行于鐵路的通信電纜，電纜外徑40mm，有2.5mm聚氯乙烯絕緣層，鋁殼外徑35mm，壁厚3mm。采用該電纜作為犧牲陽極法陰極保護試驗項目。

        沿線主要穿越農田。土壤電阻率平均為24.36Ω·m。土壤pH值在6.5-7之間，微偏酸性。電纜對地等效電阻平均值為1.3Ω。電纜外殼對地自然電位在-624～-694mV (CSE，下同)之間。

2. 陰極保護設計
        1）陰極保護參數的選取
        保護電位取-800～-1000mV，保護電流密度取80μA/，m²。

        2）犧牲陽極的選擇
        鋁殼在采取陰極保護時，如果保護不當，則會造成堿的腐蝕。鋅合金陽極電流效率高（85%以上），使用穩定，不易產生由交流電而引起的極性逆轉。鋅合金犧牲陽極在土壤中的電位在-1.2V左右，電纜鋁護套在中性土壤中電位在-0.6V左右，兩者有0.6V電位差，用來保護鋁護套應該說是可行的。采用鋅合金陽極的另一特點是不會因過保護對鋁護套造成危害。因為鋅合金犧牲陽極和鋁在土壤中析氫電位均在-1.2V左右。

        3）犧牲陽極的布置

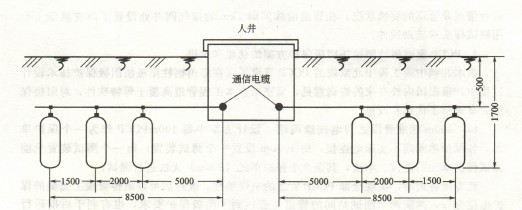

        以無人增音站作為陽極接線井，可以減少施工難度，節省制造接線樁、土石方開挖、電纜開殼、引線及包扎等費用，且便于管理。陽極采用ZA-3型鋅合金陽極，尺寸為（27+47）mm*37mm*1000mm，每支重9.8kg，每根電纜每組三支犧牲陽極按下圖方式布置。



        4）犧牲陽極的安裝
        犧牲陽極保護的施工包括兩個部分：一是犧牲陽極埋設前的處理和裝袋；二是犧牲陽極的現場埋設。犧牲陽極的安裝關鍵是犧牲陽極的引線和封頭。如果封頭不好，地下水通過毛細作用不斷滲透到導線中去，由于導線絕緣的屏蔽作用，導線內部得不到陰極保護，長期腐蝕，致使導線爛斷，因此，犧牲陽極的引線和封頭必須用心做好。

3. 結論
        1）陰極保護可以有效地防止電纜鋁護套的局部腐蝕，而犧牲陽極又可以有效地解決由于陰極保護帶來的堿腐蝕問題；
        2）采用鋅合金犧牲陽極鋁護套，各部位基本達到保護電位；
        3）保護電流密度值取，同實際測量值比較接近，可作為實際工程時參數；
        4）把犧牲陽極埋設在無人增音站附近，可以降低工程量，節省工程費用，便于施工和管理；
        5）對裸露的電纜接頭和裸露的金屬護套部分，必須采取包扎等措施，以防電流流失過多，電位上不去。
