0·前言

    普通的溶劑型環(huán)氧涂料在生產(chǎn)、施工、固化干燥過程中會排放大量的揮發(fā)性有機(jī)化合物（VOC），這些溶劑不僅對人們的身體健康有害，而且污染環(huán)境。隨著現(xiàn)代工業(yè)的發(fā)展，以及人們環(huán)保意識的不斷增強(qiáng)，國內(nèi)外對環(huán)保的呼聲越來越高漲，很多國家都制定了限制揮發(fā)性有機(jī)化合物排放的法規(guī)或條例，我國相應(yīng)的標(biāo)準(zhǔn)和法規(guī)也正在完善之中。高固體分、無溶劑、水性、粉末涂料等低或零VOC環(huán)境友好型涂料成為發(fā)展的主流。

    本文通過選擇合適的環(huán)氧樹脂、固化劑、環(huán)氧稀釋劑、助劑等研制了一種涂膜性能優(yōu)異的高固體分環(huán)氧防腐涂料。

    1·試驗(yàn)部分

    1.1主要試驗(yàn)原材料

    環(huán)氧樹脂：128（南亞），601（三木）；固化劑：450（亨斯邁），1618、2280、2758（空氣產(chǎn)品），2003、540、2040、2007（卡德萊）；環(huán)氧稀釋劑（非揮發(fā)）：LV5（空氣產(chǎn)品），LA300（佳迪達(dá)），MD2013（上海美東），LITE-2020、LITE-2021、NC513（卡德萊）；苯甲醇（工業(yè)）。

    1.2試驗(yàn)儀器

    QFH劃格試驗(yàn)儀、QTX彈性測試儀、STM-TV斯托默黏度計(jì)、QCJ-50涂膜沖擊儀、101-2AB型電熱鼓風(fēng)式烘箱、TT-260漆膜測厚儀、YWSX/Q-250鹽霧腐蝕試驗(yàn)箱。

    1.3基本配方

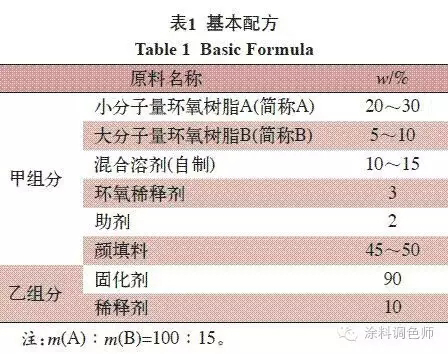

    配方設(shè)計(jì)重點(diǎn)考慮VOC的含量及體系黏度，經(jīng)過多次試驗(yàn)，確定基本配方見表1。

    1.4制漆與制板

    甲組分：將A、B、溶劑、活性稀釋劑和助劑加入罐中分散均勻，然后再加入顏填料，高速分散均勻，研磨至細(xì)度合格，過濾、包裝；乙組分：按照配方量加入固化劑和稀釋劑混合均勻，過濾、包裝。

    甲、乙組分按當(dāng)量比1∶1混合后，稀釋至施工黏度，制板待測。

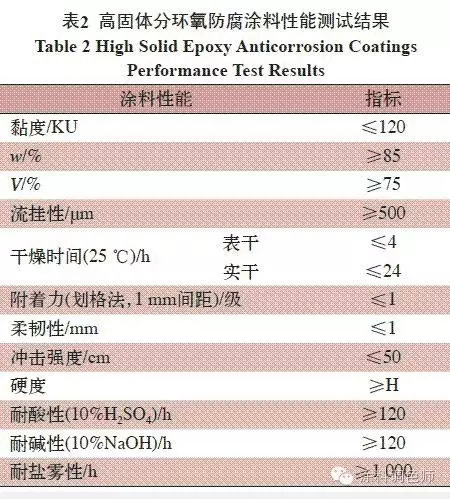

    1.5性能檢測（見表2）

    2·結(jié)果及討論

    2.1樹脂的選擇

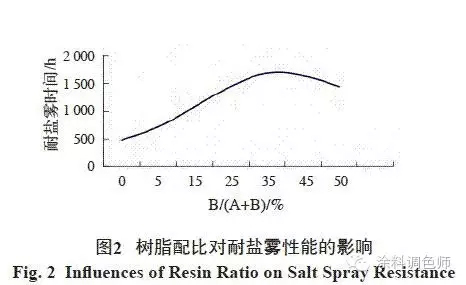

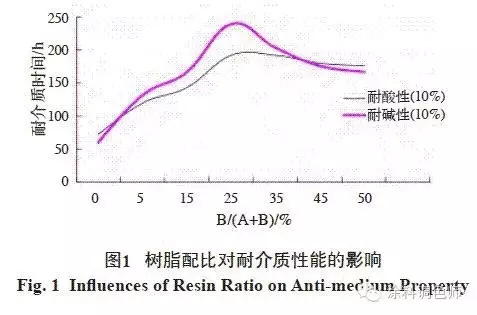

    環(huán)氧樹脂因具有附著力好、固化收縮率低、抗化學(xué)性能佳等特點(diǎn)，被廣泛應(yīng)用于防腐涂料領(lǐng)域。環(huán)氧樹脂的類型和分子量的大小對涂料的性能影響很大。一般來說，小分子量的環(huán)氧樹脂具有較低的黏度，易制得高固體分涂料，同時它與固化劑可形成致密的交聯(lián)結(jié)構(gòu)，但是涂膜柔韌性差。而大分子量的環(huán)氧樹脂分子鏈長，使得涂膜具有更加優(yōu)良的柔韌性。所以本試驗(yàn)選擇A和B復(fù)配使用，試驗(yàn)了A、B不同配比對涂膜性能的影響，結(jié)果見圖1、圖2。

    試驗(yàn)表明，大分子環(huán)氧樹脂占環(huán)氧樹脂總量的25%～45%時，涂膜耐介質(zhì)性、耐鹽霧性能最佳。

    2.2固化劑的選擇

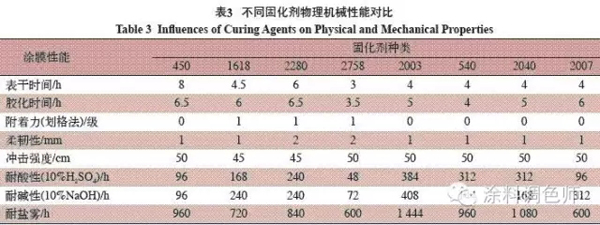

    固化劑是影響高固體分環(huán)氧防腐涂料表面狀況和防腐性能的主要因素之一，因此固化劑的選擇至關(guān)重要。環(huán)氧涂料常用固化劑有脂肪胺、脂環(huán)胺、芳香胺、聚胺加成物、酮亞胺、改性酚醛胺等。本試驗(yàn)在樹脂體系為B∶A=1∶4的基礎(chǔ)上選擇了多種類型的固化劑，按固化劑與環(huán)氧樹脂當(dāng)量比為1∶1進(jìn)行對比試驗(yàn)，試驗(yàn)結(jié)果見表3、圖3、圖4。

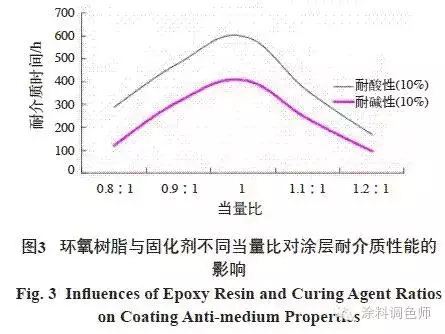

    表3的數(shù)據(jù)表明2003固化劑的綜合性能最佳。圖3和圖4對比了環(huán)氧樹脂與2003固化劑不同當(dāng)量比對涂層耐介質(zhì)性能、耐鹽霧性能的影響。

    圖3和圖4數(shù)據(jù)表明，環(huán)氧樹脂與2003環(huán)氧固化劑的當(dāng)量比為1時，涂層的耐介質(zhì)性能及耐鹽霧性能達(dá)到最佳。

    2.3顏填料的選擇

    涂料中的顏填料可以提高涂膜的防腐蝕性能，也可以改善涂膜的機(jī)械性能，在重防腐涂料中，常用的顏填料有：鈦白粉、氧化鐵紅、多聚磷酸鹽、滑石粉（針狀）、云母粉和長石粉等。本研究在選擇顏填料時，綜合考慮了它們的耐化學(xué)介質(zhì)性能、屏蔽性能和防腐性能。

    2.4助劑的選擇

    高固體分環(huán)氧防腐涂料固含量高，單道涂膜厚度要求高，為保證涂裝質(zhì)量和涂膜性能，因此在配方設(shè)計(jì)時要選擇合適的分散劑、消泡劑和流變助劑，通過試驗(yàn)對比在配方體系中選用BYK-Anti-Terra-U分散劑和BYK-A535消泡劑。流變助劑可賦予涂料的觸變性，提高涂料的抗流掛性，通過試驗(yàn)對比選用的ASAT550F在提升體系流變性的同時，對體系黏度沒有明顯影響。

    2.5環(huán)氧稀釋劑的選擇

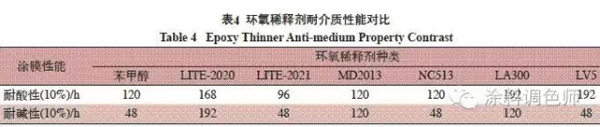

    高固體分環(huán)氧防腐涂料即使是使用了低黏度的環(huán)氧樹脂，其黏度仍然較大，涂裝時仍達(dá)不到空氣噴涂的條件，所以在制備高固體分環(huán)氧防腐涂料時必須要添加一定量的環(huán)氧稀釋劑來調(diào)節(jié)涂料的黏度。本試驗(yàn)對比了苯甲醇、腰果殼油改性的環(huán)氧稀釋劑（LITE-2020、LITE-2021、MD2013、NC513）和碳?xì)涫蜆渲↙A300、LV5）對涂層耐介質(zhì)性的影響，見表4（本試驗(yàn)環(huán)氧稀釋劑加量為環(huán)氧樹脂的15%）。

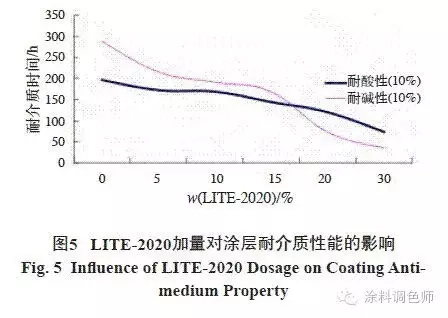

    表4試驗(yàn)數(shù)據(jù)表明，LITE-2020作為環(huán)氧稀釋劑時涂層耐介質(zhì)性能最佳。在此基礎(chǔ)上，比較了LITE-2020不同加量對涂膜性能的影響，結(jié)果如圖5、圖6所示。

    圖5和圖6結(jié)果表明，選擇使用10%～15%腰果殼油改性的不揮發(fā)非活性環(huán)氧稀釋劑LITE-2020，可以獲得較好的耐酸堿和耐鹽霧性能。

    3·結(jié)語

    本研究以小分子量128和大分子量601環(huán)氧樹脂復(fù)配體系為基體樹脂，采用環(huán)氧稀釋劑LITE-2020和腰果殼油改性酚醛胺固化劑2003，同時添加一些防腐性、屏蔽性好的填料，選用BYK-Anti-Terra-U分散劑和BYK-A535消泡劑，流變助劑選擇聚酰胺蠟T550F，最終配制出質(zhì)量固含量大于85%、體積固含量大于75%并且具有良好耐介質(zhì)性的高固體分環(huán)氧防腐涂料，該產(chǎn)品在某工程使用后得到了客戶的好評。

更多關(guān)于材料方面、材料腐蝕控制、材料科普等等方面的國內(nèi)外最新動態(tài)，我們網(wǎng)站會不斷更新。希望大家一直關(guān)注中國腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：王元

《中國腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：ecorr_org@163.com
中國腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
