1、案例（涂層附著力問題）

    東北地區某塔筒廠，3月份施工完一批塔筒外表面涂層，涂層配套如下，施工完面漆2-3天后，采用塑料薄膜包裝，并放置在室外的場地上。1個月后（4月份），檢查發現面漆涂層與中間漆涂層存在層間附著力差，請分析產生該涂層質量問題的原因？

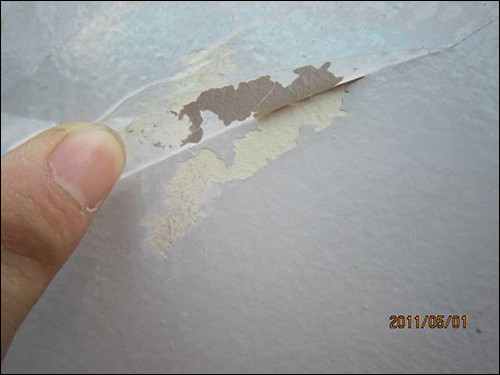

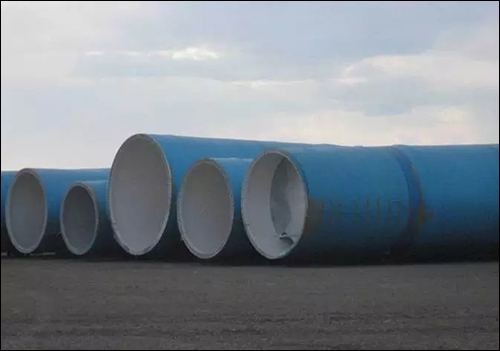

    風塔涂層干燥后，用塑料薄膜包裹放置于室外， 1個月后，拆開塑料薄膜，涂層可以用粘附的膠帶直接撕掉。

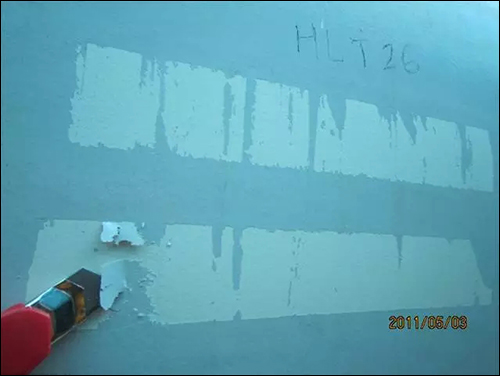

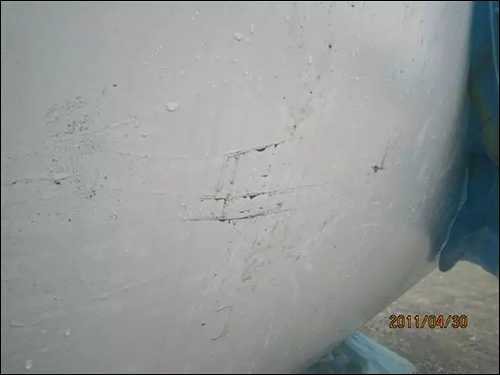

    包裹在塑料薄膜內涂層表面存在較多的凝結水，涂層附著力較差，用膠帶和刀片很容易去除面漆涂層。

    2、原因分析：

    1）在封閉的塑料薄膜包裹下，水汽可能會反透過涂層，進入涂層內部，聚集于涂層層間，導致涂層附著力問題。

    2）東北地區3月份室外溫度較低，在溫度低的環境中，面漆涂層尚沒有完全固化，抵抗水汽的能力較差，長期“浸泡”高濕度的水汽環境下，甚至導致涂層軟化失敗。

    3）密閉的塑料薄膜內，如果涂層內殘留有溶劑，溶劑不易揮發，導致涂層出現附著力不良。

    3、預防措施

    1）采用透氣性較好的包裝物進行包裝。

    2）待涂層固化較好時才用塑料薄膜包裝（風險仍很大）

更多關于材料方面、材料腐蝕控制、材料科普等等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：ecorr_org@163.com
中國腐蝕與防護網官方 QQ群：140808414
