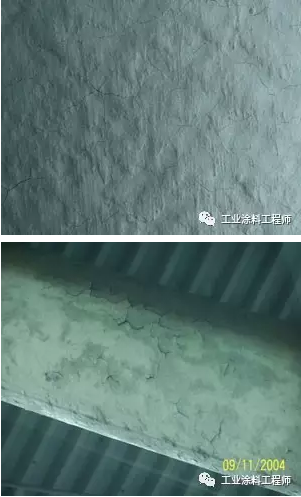

1、福建寧德太姥山動車站鋼結(jié)構(gòu)情況

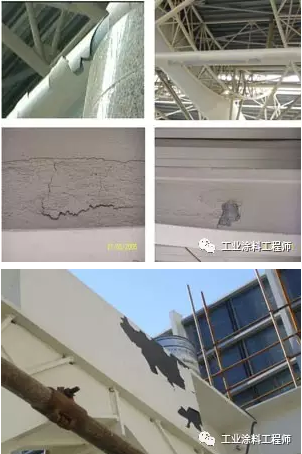

    2、南京祿口機場航站樓

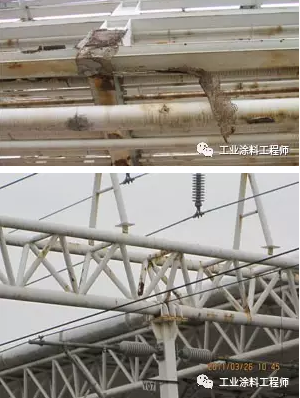

    3、深圳機場

    壇子里也有一些網(wǎng)友進行了回貼分析，現(xiàn)選取有代表性的列出如下：

    1、孤獨劍

    根據(jù)圖片顯示防火涂層脫落，開裂銹蝕。初步分析有以下幾點原因：

    1）、基層處理不到位。

    2）、前期沒有做涂裝工藝評定試驗。

    3）、單道涂層過厚。

    4）、很多都是高鐵項目，搶工期，輕質(zhì)量。

    5）、過程監(jiān)控不到位。

    6）、完工驗收不到位。

    7）、涂料選擇有問題。

    整改方法：

    1）、脫層開裂的全部鏟除敲除。

    2）、對基層重新采用無塵便攜環(huán)保噴砂機或者無塵角磨機采用砂盤進行處理。

    3）、新采購的防護涂料做配套性試驗。

    4）、嚴格按照廠家要求進行施工，并根據(jù)天氣情況調(diào)整施工時間。

    5）、單道涂層不易過厚。

    6）、對原涂層采用無損檢測或者托克儀檢測，厚度不夠應(yīng)按照設(shè)計要求進行施工。

    7）、監(jiān)理單位嚴格執(zhí)行驗收程序，滿足設(shè)計要求和規(guī)范。

    十頭鳥補充：

    現(xiàn)在各火車站、機場航站樓等，均采用防銹底漆+超薄型（或薄型）鋼結(jié)構(gòu)防火涂料+聚氨酯或氟碳面漆的防腐防火涂層體系，根據(jù)耐火極限要求和防火涂料的性能，涂層厚度一般達到1-3mm（如采用薄型則達到3-7mm厚）。涂層設(shè)計壽命多在15年以上。但是，正如上圖中所反映的那樣，在很多工程中涂層出現(xiàn)了早早失效現(xiàn)象，主要表現(xiàn)在涂層開裂、脫落以及鋼結(jié)構(gòu)一些部位出現(xiàn)了銹蝕。出現(xiàn)這種現(xiàn)象的原因是多方面的。

    歡迎讀者們留言發(fā)表你的看法！

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國內(nèi)外最新動態(tài)，我們網(wǎng)站會不斷更新。希望大家一直關(guān)注中國腐蝕與防護網(wǎng)http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網(wǎng)官方 QQ群：140808414
