摘要：文章以737NG飛機主起落架前耳軸Support fitting的腐蝕修理工作為基礎，闡述分析了起落架腐蝕產生的背景和原因，修理所需的專用工具設備和特種工藝，總結了修理方案和修理步驟，強調了737NG飛機起落架腐蝕修理和防護工作的關鍵點和風險點，提出了基體金屬的表面保護層體系的概念。為他人提供一個工作參考，以便提高飛機的維修效率。

引言：起落架是737NG飛機各大零部件中典型的時壽件，需要進行定期檢查和到壽更換。在737NG飛機的大檢工作中經常會伴有“主起落架前耳軸區域腐蝕檢查”和“起落架的更換”等大的工作項目，而在這些大的檢修工作中，偶爾會碰到一些起落架腐蝕的問題。

737NG飛機的主起落架安裝在大翼后梁和起落架支撐梁之間的半封閉區，構成起落架零部件的主要材料為高強度不銹鋼。飛機頻繁起降，機輪和沖壓氣流會夾帶大量的泥沙和灰塵聚集在后梁區域。糟糕的工作環境形成了起落架腐蝕的客觀因素。

文章從737NG飛機主起落架前耳軸區域發生電化學腐蝕的背景和原因分析入手，概要地總結了修理方法和注意事項。最后指出起落架腐蝕修理和防護的核心實質就在于：干凈徹底地去除腐蝕，重新建立并持續維護基體金屬的保護層體系。

主起落架腐蝕發生的位置、部件和背景

在執行指令737-32-1376和737-32-1402“主起落架前耳軸銷檢查和更換”的工作時，有些運營商反饋在前耳軸支撐接頭的銷孔外端面附近區域及保險銷孔的內表面上發現了腐蝕，詳見圖1。腐蝕原因是由于壓在鋁制的前耳軸支撐接頭上的鋼墊片沒有鍍鎘，當二者暴露在大翼后緣潮濕的環境下時，導致了腐蝕的發生。

針對該腐蝕情況，Boeing專門下發了SB-737-57-1310-02，對主起落架前耳軸Support fitting附近的鋼墊片下面的四個銷孔進行詳細目視檢查，如果未發現腐蝕，安裝改進的或新的鍍鎘墊片，如果發現腐蝕，按照SRM57-20-90-2R-2或SRM57-20-90-2R-3進行修理。

L/N:2226（含）之后的飛機已安裝了鍍鎘墊片以防止該區域腐蝕的發生。

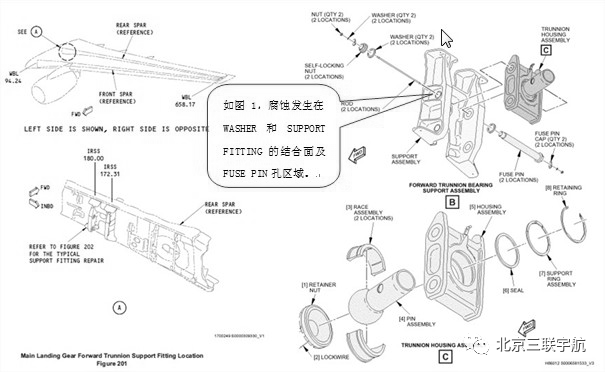

圖1 腐蝕發生的位置

主起落架腐蝕發生的原因分析

主要原因是MLG Forward Trunnion Housing Assembly周圍的工作環境臟亂，螺栓、墊片等零部件暴露在潮濕的空氣中，這些腐蝕介質會逐漸侵蝕和破壞原有的基體保護層體系。

次要原因是飛機起降頻繁，起落架會在液壓系統的作動下往復運動，Support fitting在液壓和氣動力的作用下會產生微小的震動，震動造成該區域的零部件逐漸松動，一旦固定washer的密封膠發生老化、松動或龜裂，潮氣和臟東西將進入結構縫隙，形成了主起落架電化學腐蝕的外部環境。

內在原因是鋼質的washer和鋁合金的Support fitting裝配在一起，如果washer本體的鍍層由于裝配的原因或電鍍工藝質量的原因發生了損壞，就容易發生電化學腐蝕。

腐蝕修理所需的特殊工藝設備

3.1 專用銑刀組件（見圖2）。

3.2 數控車床。主要用來制作襯套、墊片等修理元件，加工精度高，速度快。

3.3 刷鍍設備。主要用來進行修理墊片鍍鎘。

3.4 液氮冷縮安裝設備。主要用來冷縮安裝修理襯套。

3.5 FLAPPING表面強化設備。主要用來提高修理工作區的抗疲勞強度。

3.6 滲透或渦流無損檢測設備。主要用來探測腐蝕是否完全去除。

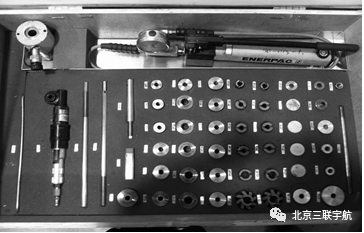

圖2專用銑刀組件

修理方案

端面+銷孔腐蝕，參考SRM 57-20-90-2R-2；僅端面腐蝕，參考SRM 57-20-90-2R-3。

主要修理步驟

5.1 拆除前耳軸支撐接頭附近的線纜支架，接近腐蝕修理區域。

5.2 做好區域防護，防止去除腐蝕時，鋁屑四濺，造成外來物或其它問題。

5.3 拆除襯套

用專用工具MIT115A5002拆除襯套，保留襯套（注意：拆除前做好標號和位置標記，恢復安裝時按標號和位置標記恢復），小心不要碰傷銷孔的內表面。

5.4詳細目視檢查該區域，確定腐蝕的類型和修理方案。

5.5 去除腐蝕

使用專用銑刀工具MIT115A5002，去除主起落架前耳軸支撐接頭處的端面腐蝕和銷孔腐蝕，詳見圖3。

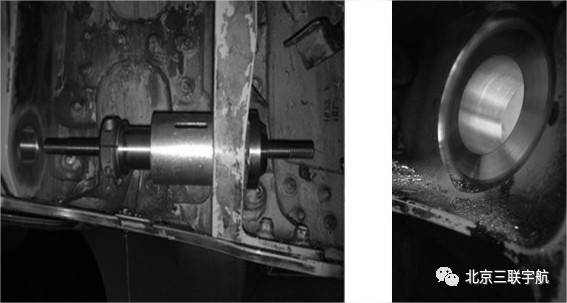

圖3腐蝕去除示意圖

5.6 去除毛刺和銳邊，用MPK清潔修理區。

5.7 NDT檢測腐蝕是否完全去除。

參考SOPM 20-20-02對修理區域做滲透檢查，確保沒有其它腐蝕損傷，否則繼續銑削直到腐蝕完全去除。

5.8 對銑削端面FLAPPING強化。

5.9 ALODINE1200S化學轉化涂層處理，刷底漆（至少兩遍）。

5.10制作修理元件[5]（以SRM 57-20-90-2R-2為例）。

5.10.1所需的修理元件和材料（見表1）

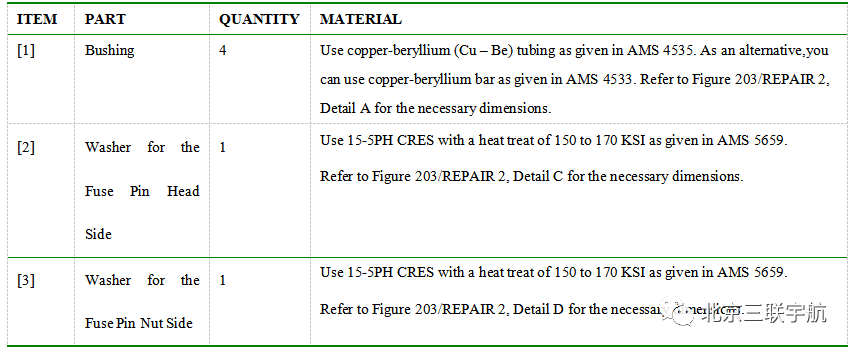

表1 所需的修理元件和材料

5.10.2制作修理襯套。

5.10.3制作修理墊片。

5.11 安裝修理元件。

5.11.1參考SOPM 20-50-03使用液氮冷縮安裝修理襯套，并做填角密封。

5.11.2襯套安裝到位后，對襯套內孔進行鉸孔。

5.11.3濕安裝修理墊片。

5.12恢復安裝Trunnion Housing Assembly和其它部件。

關鍵點、風險點分析

6.1腐蝕點很隱蔽，需要詳盡地接近和詳細目視檢查，需要提前做好修理預案。

需要先確定腐蝕的類型，再確定修理方案，而確定腐蝕類型需要先拆除襯套。

6.2專用工具設備MIT115A5002和人員工作經驗很關鍵。

1）起落架修理工作必須使用專用工具MIT115A5002或其替代設備，否則無法保證修理工作的形位公差。

2)銑削前要測量Support fitting的原始厚度，以便后續制作墊片時計算墊片的厚度。

3)專用工具MIT115A5002長大而沉重，腐蝕銑削的進給量不能太大，否則容易跳刀或卡滯，因此去除腐蝕需要很長的時間。應至少安排兩人，一人手持銑刀控制轉速、進給量和角度，一人在旁輔助支援，滴切割液，并協助控制銑刀的方向、角度和端面壓力，應適當進行輪換，避免人員疲勞。

4)銑削中要調節好動力鉆，轉速控制在60-90r/min，注意一旦發現銑刀卡滯 ，要手動反轉將銑刀退出，防止銑刀啃掉一大塊原始結構材料，造成人為損傷超標。該工作風險很高，一旦盲目蠻干將造成Support fitting的超標報廢，給公司造成巨大的損失。

6.3 正確而徹底地去除腐蝕很關鍵。

1）要保證銑削的端面與Support fitting的內表面平行，保證銑削端面與銷孔的垂直度，保證兩對銷孔的同軸度。

2）銷孔內的腐蝕尤其是點蝕一定要徹底去除干凈，避免發生二次腐蝕。腐蝕去除后，需用滲透或HFEC等無損探傷手段確保腐蝕完全去除。

3）端面腐蝕的最大去除深度為0.210in；對于銷孔腐蝕，去除腐蝕材料后，銷孔的最大直徑為1.620in，Support fitting上安裝墊片的平滑區的外徑要保持在1.97min-3.0maxin之間。如果超過上述極限尺寸，則該腐蝕為超手冊損傷，需要報批給波音，并索要進一步修理方案。

6.4 修理元件的制作、防腐工藝和安裝環節很關鍵。

6.4.1修理元件的制作。

1）建議使用精密數控車床來制作修理襯套和墊片，這樣生產效率高，元件尺寸的精密度和表面粗糙度較高，利于提高工作質量和裝配精度。

2）修理元件的尺寸與5.5步中的銑削深度有著密切的關系，需要根據實際情況（如銷孔有沒有鉸孔，原修理墊片是否可用，端面銑削了多深等細節）來計算確定修理元件的尺寸。

6.4.2 防腐工藝要做到位。

1）對于原起落架結構的修理工作區的裸露鋁合金基體需涂ALODINE1200S和底漆（至少兩遍），注意不能把底漆涂在內孔表面上。

2）修理元件——銅襯套和鋼墊片需要鍍鎘，襯套必須槽鍍，以保證鍍層的均勻統一，墊片槽鍍最好，刷鍍也可以接受。

6.4.3 修理元件的安裝

1）步驟5.11.3中，修理墊片在恢復安裝前要涂抹防腐劑BMS3-38。

2）步驟5.11.1和5.11.3中，修理襯套和修理墊片的密封很關鍵。這一步千萬不要嫌麻煩，簡化步驟或節省時間。要確保縫隙全部被密封膠填死，并使密封膠完全固化，將修理襯套、墊片和Support fitting牢牢固化粘結在一起，再執行后序步驟。否則，若密封膠沒有完全固化，在緊固“fuse pin”的nut時，需要將力矩磅至1300-1350 in·lb，在巨大的壓力和扭矩下，極容易造成washer與Support fitting的相對轉動，密封膠被撕裂并產生剝離間隙，washer的鍍層被擠壓損壞，潮氣順著間隙進入修理區，容易再次產生腐蝕。

總結

737NG飛機的主起落架腐蝕屬于電化學腐蝕，它主要發生在主起落架前耳軸Support fitting區域。該修理工作屬于典型的機加大修工作，修理工作涉及到：數控加工、熱處理、電鍍、FLAP PEEN、滲透檢查、冷縮安裝、防腐密封等多種特殊工藝，修理周期較長。

對航空器結構或附件施加表面保護層是最有效的防腐措施。起落架Support fitting腐蝕修理的過程，也是腐蝕去除和基體金屬的保護層系統重新修復和建立的過程。在該修理程序中，保護層系統包括：Support fitting的ALODINE1200化學轉化涂層和漆層，修理襯套和washer的鍍鎘層，修理襯套和washer濕安裝過程中的密封膠層，最后是防腐劑涂層。

該修理工作的關鍵環節是：干凈徹底地去除腐蝕，精準地制作和安裝修理元件，嚴格落實各零部件的表面保護層系統的工藝要求。修理墊片washer的防腐和該區域的密封是重中之重。通過密封，切斷washer與外界環境介質接觸的途徑，避免形成電化學腐蝕的環境；其次，washer本體上的鎘鍍層可確保一旦密封膠失效，在washer與Support fitting之間不至于產生電位差，短期內不會發生電化學腐蝕。

建議航空公司加強對該起落架區域的檢查，特別是加強對起落架的各零部件的保護層系統（漆層、鍍層、密封膠和防腐劑涂層）的檢查，對于保護層系統的損壞要給予重視，并及時修復。提前做好起落架腐蝕修理的預案和各項工作準備，避免出現因腐蝕超標而更換Support fitting的被動局面。
