法蘭是石化企業工藝管線的主要連接設備，數量眾多，對生產運行起著非常重要的作用。福建沿海石化企業大多位于沿海區域，高鹽、高濕的海洋性腐蝕大氣加速了站場法蘭的腐蝕速率，造成法蘭大范圍腐蝕，尤其是法蘭間隙及法蘭墊片腐蝕，不僅會造成設備損傷、使用壽命的縮短，還會引起管理介質泄漏，給生產安全帶來較大的安全隱患。

1法蘭腐蝕機理

通過分析法蘭腐蝕的機理主要有以下幾種：

01

法蘭間隙空間狹小（常見法蘭間隙大小約為2～20mm，容易堆集空氣中灰塵、鹽份，而這些灰塵、鹽份是發生腐蝕的誘導因素，會導致腐蝕的快速發生；

02

法蘭具備有間隙結構，這是縫隙腐蝕的典型結構，也是形成縫隙腐蝕的前提條件，法蘭間隙狹小會造成間隙內部、外部氧氣濃度不同，而形成氧濃度差電池，大幅加速腐蝕的發生；

03

部分石化企業位于沿海區域，濱海空氣高濕高鹽，空氣中富含的水氣、鹽份極易破壞法蘭涂層，引發局部腐蝕；

04

設計階段不注意防腐部分或防腐結構設計，造成施工時不同材質的法蘭面連接在一起以及選用與法蘭面材質不同的金屬墊片，產生電偶腐蝕。

2法蘭防腐方法

根據法蘭所處的腐蝕環境、腐蝕重度選擇最合適的防腐工藝。具體如下：

01

防腐設計，避免設計窄縫結構，造成縫隙腐蝕、雜質聚集，并同一法蘭面設計采用同種金屬，避免造成電偶腐蝕；

02

加強施工期間施工質量控制，嚴控基材底

處理及涂裝施工質量；

03

考慮使用非金屬墊片，減少墊片發生電偶腐蝕的機率，若有犧牲陽極保護需考慮法蘭跨接；

04

采用新型包覆防腐工藝，選用防腐性能優異的包覆材料將法蘭間隙進行徹底填充包覆，隔絕水分、空氣、雜質等腐蝕源接觸法蘭間隙內表面及墊片，從而實現長效防腐。

3法蘭包覆防腐材料

在傳統涂裝防腐無法對法蘭進行有效防腐的情況下，通過調研，選購多種新型包覆材料在法蘭上進行了試用，并對其在法蘭防腐工藝進行試驗、改進，其中部分法蘭包覆防腐工藝已取得良好防腐的效果。

01

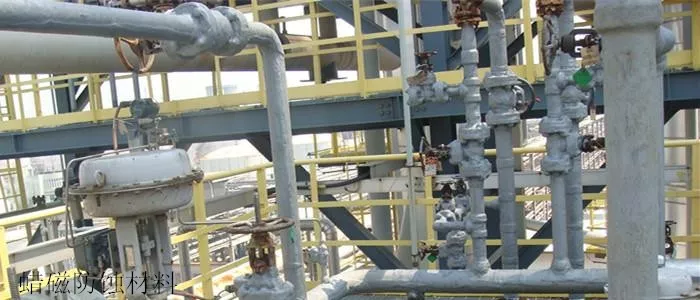

蠟磁防蝕材料是一種優異的防腐保護材料，以美國TRENTON WAXTAPE為代表，蠟磁帶防蝕材料主要包括蠟磁帶與蠟磁底劑，能夠很好的隔絕水分、空氣。可適用于各類腐蝕環境下各種不規則管線、閥門、法蘭、螺栓等設備的防腐。2006年美國防腐蝕工程師協會NACE制定了有蠟磁防腐材料有關的標準。

02

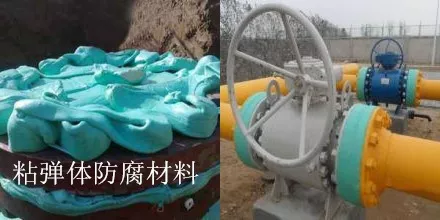

粘彈體防腐材料是起源于荷蘭的一種新型高分子聚合物防腐材料，狀態介于液態和固態之，在常溫下，可長期保持不流動，也不固化的狀態。另外粘彈體具有非常良好的粘結性能，防水、隔絕空氣性能也非常好。

4結論

根據對福建沿海多個石化企業設備防腐維護的經驗，傳統涂裝防腐已經無法滿足日益嚴峻的站場法蘭防腐需求。針對濱臨海邊，長期受高濕、高鹽的海洋腐蝕性大氣侵蝕特點，分析了傳統涂裝防腐方法的弊端，并通過選用兩種防腐性能優異的包覆防腐材料，在福建沿海多個石化企業現場進行實驗、改進。經過幾年的經驗積累，認為采用蠟磁防腐材料及粘彈體防腐材料對石化企業工藝法蘭設備防腐時都有較好的適用性，均能表現出良好的防腐效果。
