常見儲罐的分類及檢驗
2021-03-31 10:14:07
作者： 工業小南點 來源： 工業小南點
分享至：
常見的儲油罐主要是立式圓柱形罐，按罐頂的結構形式又分為固定拱頂罐、內浮頂罐和外浮頂罐，具體設計哪種結構，主要視油品物性、罐的容量和投資而定。
1、固定拱頂罐
拱頂儲罐是指罐頂為球冠狀、罐體為圓柱形的一種鋼制容器，固定拱頂油罐的罐頂與罐壁是焊接固定的，隨著氣溫的變化、罐內液面的升降，常有空氣吸進罐內，油氣呼出罐外，不僅增加油品的損耗，也增加了火災危險性。固定拱頂儲罐制造簡單、造價低廉，所以在國內外許多行業應用最為廣泛，最常用的容積為 1000 m3~10000m3。
2、內浮頂罐
內浮頂儲罐是在固定拱頂儲罐內部增設浮頂而成，罐內增設隨油面上下升降的浮頂可減少介質的揮發損耗，由于內浮頂把介質即罐內儲料和空氣有效隔絕，在一定程度上降低了發生火災爆炸的危險等級，外部的拱頂又可以防止雨水、積雪及灰塵等進入罐內，保證罐內介質清潔。這種儲罐主要用于儲存輕質油，例如汽油、航空煤油等。內浮頂儲罐采用直線式罐壁，壁板對接焊制，拱頂按拱頂儲罐的要求制作。
目前國內的內浮頂約有四種結構：一種是與浮頂儲罐相同的鋼制浮頂，另一種是拼裝成型的鋁合金浮頂，還有不銹鋼浮頂和玻璃鋼浮頂，只有鋼制浮頂需要進行防腐涂裝。內浮頂罐和固定拱頂罐的最大區別是在拱頂內有一個活動的浮盤，它綜合了外浮頂罐和固定拱頂罐的優點。
3、外浮頂罐
外浮頂儲罐是由漂浮在介質表面上的浮頂和立式圓柱形罐壁所構成。浮頂隨罐內介質儲量的增加或減少而升降，浮頂外緣與罐壁之間有環形密封裝置，罐內介質始終被內浮頂直接覆蓋，減少介質揮發。
浮頂：浮頂分為單盤式浮頂和雙盤式等形式。
單盤式浮頂：由若干個獨立艙室組成環形浮船，其環形內側為單盤頂板。單盤頂板底部設有多道環形鋼圈加固。其優點是造價低、好維修。
雙盤式浮頂：由上盤板、下盤板和船艙邊緣板所組成，由徑向隔板和環向隔板隔成若干獨立的環形艙。其優點是浮力大、排水效果好。
罐底：浮頂罐的容積一般都比較大，其底板均采用弓形邊緣板。
罐壁：采用直線式罐壁，對接焊縫宜打磨光滑，保證內表面平整。
浮頂儲罐上部為敞口，為增加壁板剛度，應根據所在地區的風載大小，罐壁頂部需設置抗風圈梁和加強圈。

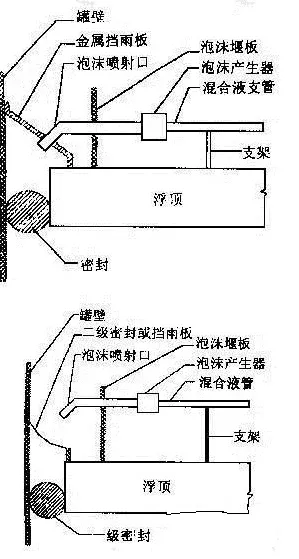

浮頂油罐的特點是，罐頂可以上下浮動，四周用耐油橡膠密封圈以彈簧壓緊在罐壁上。罐頂緊貼著油面，油面升高，罐頂跟著上升；油面降低，罐頂跟著下降。這種油罐呼吸器是裝在浮盤上的，比起拱頂油罐來能大大減少油品的損耗，也比較安全。
外浮頂罐和內浮頂罐的最大區別是浮頂上方沒有固定的拱頂，外浮頂罐常見于大型（至少在10000 m3以上）原油、燃料油、重油儲罐。

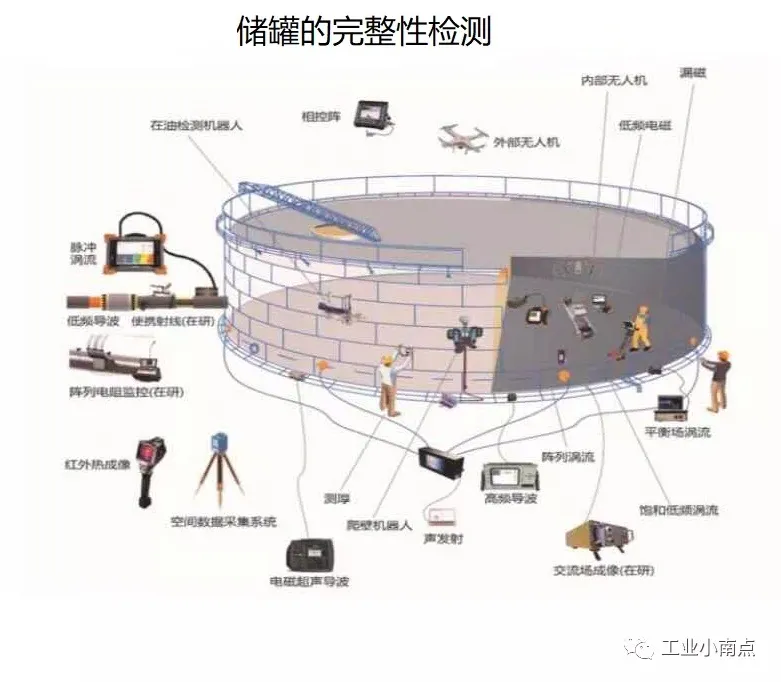

4、儲罐的檢驗
儲罐潛在的失效形式：
a、罐內壁防腐涂層經過多年運行，在儲存介質、水和鹽分的作用下，將有可能發生老化，產生局部破損，由于浮船支柱對支柱墊板的沖擊和壓力作用可導致墊板上的涂層破損。而內部涂層的好壞對原油儲罐的內壁腐蝕有直接的影響，對陰極保護效果和犧牲陽極的消耗影響極大；
b、儲存的介質含有一定量的水分，在介質入罐后，水分將沉積到罐底部，在液位波動范圍內，罐壁板上的焊縫溝槽也可能節流水分。水中含Cl-濃度可能很高，并含有硫化氫，pH值波動范圍較大，溫度50℃ ，介質對碳鋼有強烈的侵蝕性。所以當罐底板涂層有缺陷時，底板有可能受到強烈的局部腐蝕減薄和應力腐蝕，罐壁板焊縫有可能存在應力腐蝕裂紋；
c、對接焊縫藏缺陷擴展引起的結構破壞，由于儲罐制造中可能存在焊縫埋藏缺陷，這些缺陷在一定條件下會萌生裂紋，對油罐安全構成威脅；
d、由于液位、溫度經常波動，罐壁承受疲勞載荷，罐體有可能發生變形、罐壁垂直度發生變化，影響浮船的正常升降；
e、密封胎為橡膠制品，在強烈的日曬和溫度變化情況下，老化速度加快，嚴重影響浮船的密封性能，造成油氣外泄，易發生油氣爆炸等安全事故；
f、地基發生不均勻沉降。
檢驗應以保證安全為原則，以合于使用為判定標準，依據有關的法規、標準和規范，并考慮現場實際情況以及檢驗工作的經濟性、合理性確定檢驗內容和檢驗比例。
5、涉及的標準法規
a、GB 50128《立式圓筒形鋼制焊接儲罐施工及驗收規范》
b、SY/T 5921《立式圓筒形鋼制焊接原油罐修理規程》
c、SHS 01012《常壓立式圓筒形鋼制焊接儲罐維護檢修規程》
d、JB 10765《無損檢測常壓金屬儲罐漏磁檢測方法》
e、JB/T 4730《承壓設備無損檢測》
f、TSG R0004《 固定式壓力容器安全技術監察規程》
g、API RP 579《Fitness-For-Service》
h、API 《Guide for Inspection of Refinery Equipment》Chapter XIII Atmospheric and Low-pressure Storage Tanks Fourth Edition
