摘要

數值模擬計算可為區域陰極保護優化設計提供重要參考，但數值計算的精度受到多種因素的影響，特別是邊界條件的確定。邊界條件與站場埋地管網的防腐層類型、絕緣性能、土壤中的極化特性等因素有關，對于老舊站場，防腐層狀況不能準確掌握，如何來確定不同區域埋地管道的邊界條件是數值模擬計算的難點。本文探索了將現場試驗和數值模擬相結合，使用反演計算獲得邊界條件的方法，在此基礎上對陽極地床分布進行了數值模擬優化計算，確定了區域陰極保護設計方案。現場實施后，將計算結果與現場測試結果進行了對比，相對誤差小于10%，驗證了該方法的準確性。

關鍵詞： 區域陰極保護 ; 數值模擬技術 ; 邊界條件 ; 反演計算 ; 優化計算

區域陰極保護是將區域內所有預保護對象看成一個整體進行陰極保護的方法[1-3]，與常規陰極保護相比，保護對象不再是單一個體，而是復雜的金屬結構復合體，包含站場內存在電連接的不同埋地金屬結構物，如帶有不同類型防腐層的油/氣管道，排污管道，放空管道等、與管道存在電連接的接地或設備基座、鋼筋基礎等金屬結構物，這些與埋地管道存在電連接的金屬結構物常會造成陰極保護電流的屏蔽[4-7]，大大增加了區域陰極保護設計的難度。

為彌補傳統方法無法使區域陰極保護達到理想的保護效果的不足。陰極保護數值模擬計算被用于區域陰極保護的優化設計中，如Liu等[8]驗證了數值模擬技術能夠用于外部腐蝕直接評價 (ECDA)。董亮等[9]分析了區域陰極保護系統與電氣系統的兼容性，使用數值模擬軟件提高陰極保護效果。崔淦等[10]使用BEASY軟件比較了犧牲陽極陰極保護、外加電流陰極保護、犧牲陽極和外加電流聯合陰極保護3種保護方式對某一站場的保護效果。盡管數值模擬計算為區域陰極保護方案優化設計提供了一種有效方法，但其精度受限于多種因素[11-13]，特別是邊界條件的確定，尤其是被保護結構物的陰極極化邊界條件對計算結果有較大的影響[14-16]。裸鋼的邊界條件，可以采用實測的極化曲線作為其邊界條件來處理[17,18]。對于涂層鋼的邊界條件，需要考慮防腐層及極化特性的綜合影響[16]。Nisancioglu等[19]認為金屬的腐蝕會使其表面結構隨時間發生變化，邊界條件是隨時間發生變化的。Carson等[20]認為生成的腐蝕產物會在表面沉積，邊界條件也是隨時間在改變。但對涂層鋼的極化規律以及陰極極化和防腐層隨時間的變化規律認識不足，尚未建立完整的不同類型防腐層結構物在不同環境中的極化特性數據庫[21]。因此，對于運行多年的舊站場，不同區域內管道的防護防腐層劣化、破損情況不同，不容易得到帶有防腐層管道精確的邊界條件[22]，這給數值模擬技術在區域陰極保護領域的應用帶來了困難[23]。

本文研究了基于饋電試驗反演獲得邊界條件的方法。其它領域數值模擬計算中采用過反演獲得未知的邊界條件，但在陰極保護數值模擬計算領域尚未用過該技術[24,25]。本文在饋電試驗的基礎上，使用反演計算，試圖解決管道極化邊界條件問題。為了獲取被保護金屬結構物的邊界條件，本文首先測量裸鋼在該站土壤中的極化曲線，在實際站場不同區域內開展饋電試驗，獲得不同區域的電流需求及保護電位分布數據，并根據饋電試驗的數據，調整防腐層破損率和面電阻，反演出被保護金屬結構物的極化特性。利用反演計算獲得的邊界條件，通過數值模擬計算獲得區域陰極保護優化方案，并進行實施。

1 研究方法

研究方法主要包含基于埋地金屬結構物的分布信息建立幾何模型，裸金屬極化特性測試，現場饋電試驗，饋電試驗反演計算邊界條件，利用反演獲得的邊界條件進行區域陰極保護方案優化計算及實施后的效果驗證。

1.1 數學模型

陰極保護數學模型研究的是陰極保護電位和電流密度的分布及其相互關系，假設環境介質為均勻、單一導體，宏觀不均勻介質被分割成局部均勻區域來處理，陰極保護體系已經達到穩態，即陰極電流及極化行為已不隨時間改變，以便采用靜態場理論來處理。穩態陰極保護體系中穩定電流場滿足靜態場理論，無場源存在時，電位分布方程是Laplace方程 (1)：

式中，E為陰極保護電位；x、y、z為3個坐標方向。

要求解上述的Laplace方程，必須給定準確合理的邊界條件。在電位場的數值計算中，設所研究的區域陰極保護的范圍被表面Γ所包圍，則

式中，ΓA為陰極保護系統中陽極地床的外表面，邊界條件為恒定的輸出電流，電流密度和邊界上的法向?qū)?shù)存在以下關系；

式中，I為ΓA邊界上的電流密度，可以根據外加電流陰極保護系統的輸出電流計算得到邊界上的電流密度。

式中，ΓI為絕緣表面，絕緣表面上無電流流入流出，電流密度設為0，其邊界條件為：

式中，ΓC為被保護金屬結構物的外表面，邊界條件常根據極化電位E與極化電流密度I之間的關系確定，

本文采用采用邊界元 (BEM) 軟件BEASY進行數學模型求解。BEM能使問題維數降低一維，方程組階數降低，給定節點密度下的計算精度提高，在保證結果準確的同時減少計算時間[26]，在陰極保護設計中得到廣泛的應用[10,27-30]。

1.2 幾何模型建立及數據采集

基于某站場內埋地管道的幾何分布，建立了區域陰極保護系統的數值模擬的三維幾何模型。

采用Reference 3000型電化學工作站，測量裸碳鋼在站場的土壤中的極化曲線。采用三電極體系，工作電極尺寸為10 mm×10 mm×5 mm的20#鋼，實驗前，先用400#、600#、800#、1000#磨砂紙逐級打磨電極表面，隨后依次用去離子水和無水乙醇清洗，吹干后備用。參比電極為飽和甘汞電極 (SCE)，輔助電極是混合金屬氧化物 (MMO)，掃描速率：1 mV/s，掃描范圍為在開路電位基礎上從-1500 mV掃到1000 mV。

現場試驗分為兩部分，饋電試驗和土壤電阻率測試。饋電試驗?zāi)転閰^(qū)域陰極保護系統的數值模擬提供管道真實的管地陰極保護電位Ereal的分布。將臨時陰極保護電流施加到站場的埋地的金屬結構上，采用80 V/50 A臨時直流電源和臨時陽極地床，將臨時陽極地床埋置在所考察站場3個不同的位置，測量地下結構的通、斷電電位。通電極化后記錄不同位置埋置結構的通、斷電位，記錄保護電位分布。

土壤電阻率是陰極保護數值模擬中介質的參數，采用ZC-8土壤電阻率測量儀測量站內地面以下2 m范圍內的平均土壤電阻率。

1.3 饋電試驗反演計算邊界條件

在站場內，存在不同時期安裝的管道，管道分布密集且防腐層的劣化程度不一樣，為了獲取被保護金屬結構物的邊界條件，首先測量了20#鋼金屬在該裸站土壤中的極化曲線 (式6)

賦予管道防腐層破損率α和防腐層面電阻R初始值 (式7)，將其作為數值模擬的基礎邊界條件進行求解：

其中，α影響的是管道受到陰極保護電流極化難易程度，當陰極保護電流恒定時，α越大，管道不易被極化，管道電位偏正；R影響電位分布均勻性，R越大，管道上的電位分布均勻性越差。將其邊界條件帶入數學模型中求解，得到結果管道電位E1和饋電試驗測試電位Ereal進行比較，若數值模擬得到的電位分布的與真實電位分布誤差在10%以內 (式8)，反演的邊界條件接近于站場的實際情況。

如不滿足式 (8)，反演結果不能真實反映站場的電位分布情況，需根據每一根管道的電位與真實值的差值對α進行修正，若管道電位分布均勻性與站場不相符合，對R進行修正 (式9)，再次求解和迭代。若計算結果依舊與實際不符，繼續修正α和R，直到滿足式 (8) 的要求，最終反演得到不同位置的管道的極化特性，反演結束。

1.4 使用反演邊界條件進行陰極保護的優化計算及結果驗證

不同位置涂層鋼的極化特性反演完成后，反演獲得的邊界條件進行區域陰極保護方案優化計算，獲得方案后，進行現場實施，實施后測試效果，將計算結果與測試結果進行比較，驗證邊界條件反演計算及數值模擬計算的準確性。

2 實驗結果與討論

2.1 幾何模型建立及數據采集

在現場調查的基礎上，建立了站場的數值模擬三維幾何模型，如1a所示。然后對建立的三維幾何模型進行數值計算網格化，管道每隔5 m劃分一個網格，能夠滿足網格獨立，若繼續增加網格數量只會增加計算量，但對精度影響較小，如圖1b所示。

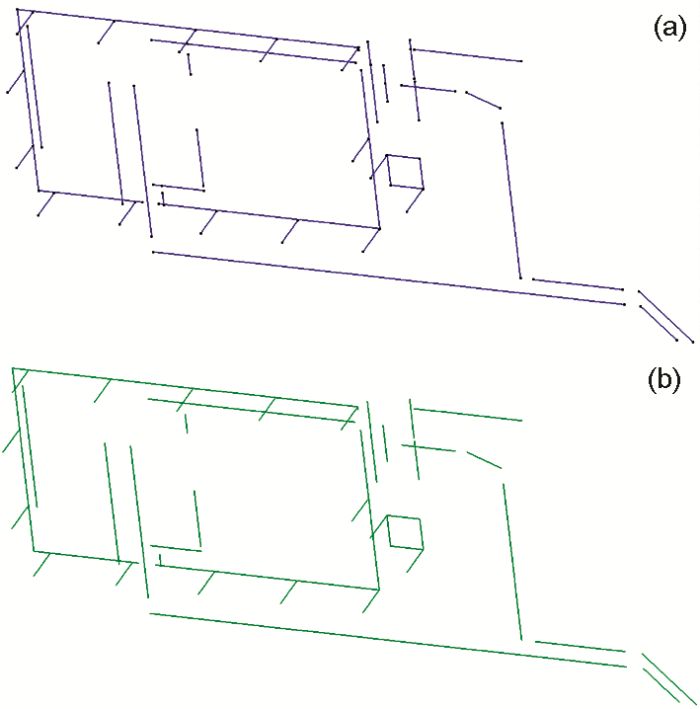

圖1   站場埋地管道三維幾何模型及網格劃分

根據前期站內的資料調研、現場調研和初步饋電試驗繪制了站內埋地管道、排污管道、陽極地床位置和管道測試點的分布簡圖，并確定了臨時陽極地床的位置，如圖2所示。

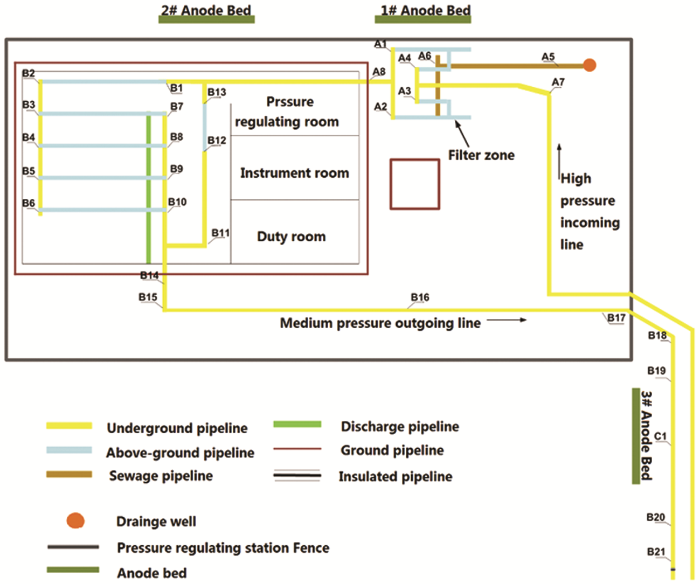

圖2   管道分布和臨時陽極地床位置圖

土壤電阻率為22.0 Ω·m，3組臨時陽極地床反饋試驗極化時間分別為2，1和1 h，輸出電壓分別為40，32.2和24.2 V，輸出電流分別為0.6，2和2 A按照陽極地床編號次序，陽極地床依次獨立輸出電流，測試不同位置陽極床各點的通電斷電電位，并計算斷電電位與自腐蝕電位之差，計算出管道電位偏移量ΔV=Voff-Vself，如表1所示。1#陽極地床保護范圍大致在A1~A7、B2、B3、B7、B8、B9、B16，斷電電位分布為-0.52~0.66 V (CSE) 之間；2#陽極地床站場管道的斷電電位分布在-0.66~-0.8 V (CSE) 之間，電位分布均勻。最負點是B6測試點，最正點是B17測試點；3#陽極地床站場 (圖中未標注) 斷電電位在-0.63~-0.87 V (CSE) 之間，電位分布均勻。最負點是C1，最正點是B2、B8和B21。多組臨時陽極地床的饋電數據，為數學模型的計算結果提供了參照。

表1   管道電位偏移和站點反饋數據

2.2 帶防腐層管道極化邊界條件的反演計算

調整不同位置的防腐層破損率和面電阻率，對不同區域防腐層管道極化邊界條件進行反演，將模擬的1#和3#陽極床斷電電位與反演結果進行了比較，如圖3所示，數值模擬斷電電位與現場測試的斷電電位大部分的誤差在10%以內，能夠擬合實際站場內管道的極化特性和防腐層狀況。管道防腐層反演結果見表2，在區域2的B15~B17、區域2的B15~B21以及區域1和2的A7~B17防腐層破損率較高，防腐層面電阻率較低，該區域的防腐層劣化程度嚴重。其他區域防腐層較為完好，腐蝕傾向較低。

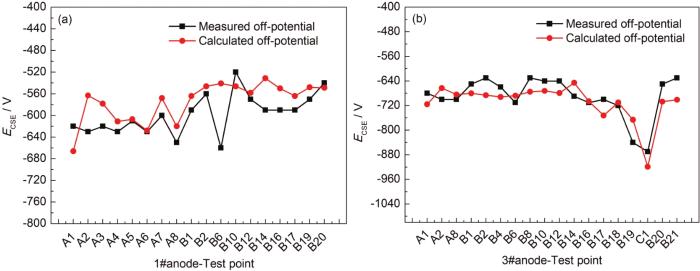

圖3   1#和3#陽極床保護實測斷電電位與反演結果對比

表2   管道防腐層特性反演結果

繪制帶防腐層的20#鋼的極化曲線反演結果，如圖4所示，能夠明顯發現，區域2的B15~B17、區域2的B15~B21以及區域1和2的A7~B17保護準則對應的最小陰極保護電位 (-850 mVCSE) 電流密度較高，在進行陽極地床位置優化時，需要對該區域加密分布陽極地床，施加較多的陰極保護電流。

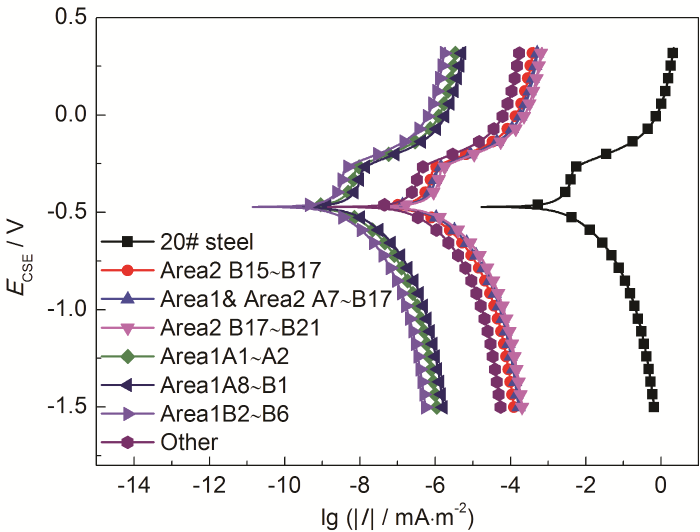

圖4   站場埋地管道防腐層極化曲線反演結果

2.3 使用反演的邊界條件進行陰極保護的優化計算

利用反演計算獲得的極化邊界條件，進行陽極地床分布優化設計。通過調整陽極的位置、數量，獲得了淺埋輔助陽極情況下的分布方案，所考察的站場需要4組淺埋陽極地床，陽極地床位置如圖5所示，1~4#陽極地床輸出電流分別為4、4、1.8和0.8 A，共10.6 A。

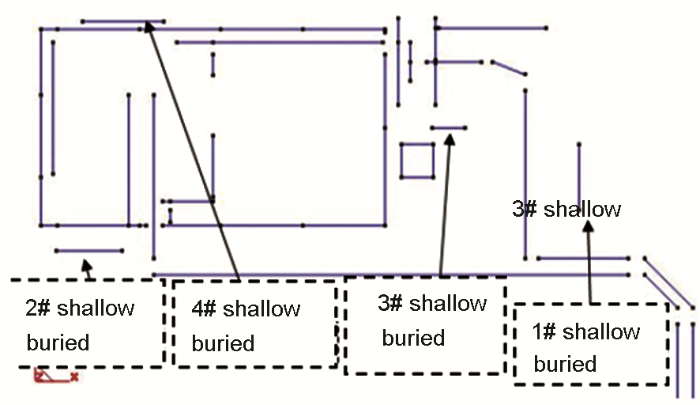

圖5   陽極地床位置分布圖

在輔助陽極地床分布位置優化計算基礎上，確定了區域陰極保護方案，方案實施后，對站內埋地管道的陰極保護效果進行了測試和評價。測試點的分布如圖6所示，電位分布云圖結果如圖7所示，電位分布范圍為-875.17~-1198.3 mV (CSE)，站內外所有管道得到有效保護。測試數據及對應的計算數據如表3所示。由表3可見，管道斷電電位分布范圍為-0.88~-1.15 V (CSE)，數值模擬計算與實際斷電電位的誤差在10%以內，且所有管道斷電電位均滿足-850 mV (CSE) 電位保護標準，站場得到有效保護，驗證了邊界條件反演計算方法和數值模擬計算方法的準確性。

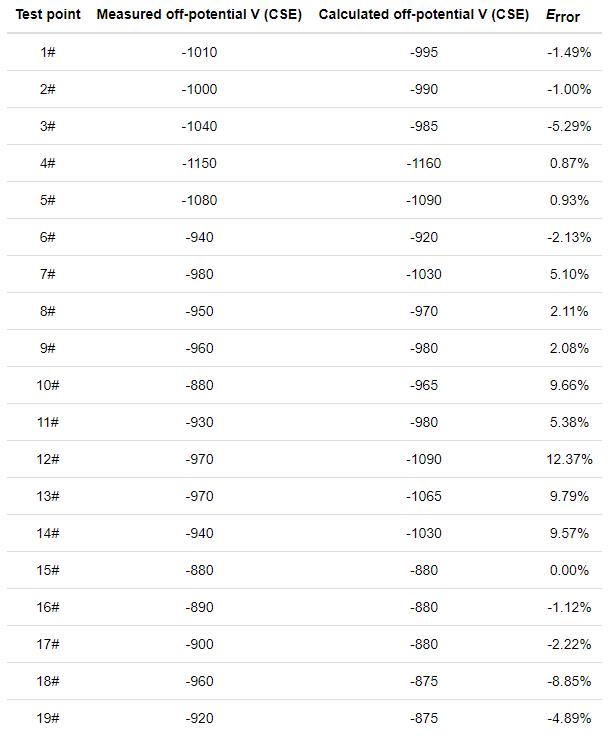

表3   計算電位與實測電位誤差

圖6   測試點的分布位置

圖7   保護電位分布云圖

3 結論

(1) 現場饋電試驗對獲得區域陰極保護所需的電流、保護范圍和確定陰極保護系統數值模擬的邊界條件具有重要意義。

(2) 在區域陰極保護數值模擬中使用反演計算，可以得到站場中服役多年埋地管道的邊界條件，并在現場應用中驗證了反演結果的準確性。

(3) 數值計算為確定區域陰極保護陽極地床分布的優化方案提供了一種有效的技術手段。
