1 引言

21世紀以來，隨著國家基礎建設的大力發展，大型鋼結構橋梁的建設也進入快速發展期，同時我國的鋼結構造橋技術也不斷提升，大型鋼結構橋梁也廣泛應用于國內橋梁建設的各個領域[1]。比如2018年通車的港珠澳大橋、2019年通車的南沙大橋以及2020年通車的滬蘇通長江公鐵大橋等等。相對于混凝土橋梁來說，鋼結構橋的抗拉性和抗壓性比較好，并且重量較輕，不容易發生斷裂等問題，因此鋼結構材料適合建設載荷較大的鐵路橋梁以及大跨度的斜拉橋或懸索橋。

大型鋼結構橋梁的建設是一個十分復雜的系統性工程，而建成后的鋼結構橋梁暴露于自然環境中無時無刻不在受著腐蝕介質如氯離子、二氧化硫以及水等腐蝕因子的侵蝕，因此為了保證鋼結構橋梁能夠長期安全穩定地運行，根據鋼結構橋梁所處地理位置、腐蝕環境來正確合理地進行涂層配套設計是鋼結構橋梁防腐系統工程中非常重要的一個環節。

大型鋼結構橋梁按照用途一般分為公路橋、鐵路橋以及公鐵兩用橋，公路橋梁鋼結構所用涂料及配套體系一般參考JT/T 722-2008《公路橋梁鋼結構防腐涂裝技術條件》標準，目前新的標準正在進行修訂，鐵路橋梁鋼結構及構件一般參考中國國家鐵路集團有限公司發布的Q/T 749-2020《鐵路橋梁鋼結構及構件保護涂裝與涂料》企業標準， TB/T 1527-2011《鐵路橋梁鋼結構及構件保護涂裝與涂料》標準目前已經廢除。

由于鋼結構橋梁一旦建成通車，后續維修成本相對高昂，因此提高鋼結構橋梁的防腐壽命是橋梁設計者、尤其是業主最關心的問題。本文將結合國內外相關標準，結合國內近幾年鋼結構橋梁的工程實際情況，對近年來建成的幾座大型鋼結構橋梁的涂層配套以及涂裝過程中出現的問題進行分析和探討，供業內人士參考。

2大型鋼結構橋梁涂層設計相關標準

2.1 JT/T 722-2008 公路橋梁鋼結構防腐涂裝技術條件[2]

JT/T 722-2008 《公路橋梁鋼結構防腐涂裝技術條件》標準新版已經修訂，但目前還沒有發布，2008老版本中的橋梁鋼結構外表面涂層配套體系（長效性）如表1所示[2]。

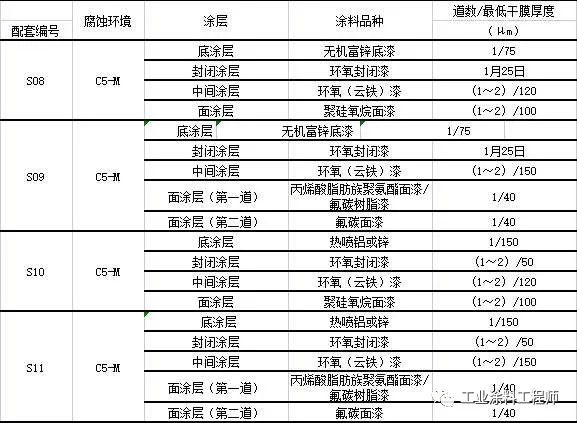

表1 橋梁鋼結構外表面涂層配套體系（長效型）

表1中的S10和S11配套體系底漆為熱噴鋁（鋅），實際施工中考慮到熱噴鋅或熱噴鋁的環保問題、能耗問題以及工人健康問題，此配套體系目前采用的不多，但熱噴鋁應用在螺栓栓接部位的案例還很多。另外，從機理上分析，熱噴鋁涂層不建議后續再涂裝較厚的涂層，一般情況下僅推薦涂裝一道封閉漆，主要是由于在有機涂層下鋁腐蝕會形成氯化鋁，而在水的存在下，腐蝕產物氯化鋁是高度不穩定的，并與水反應生產鹽酸，會導致更加活躍的腐蝕。

2.2 Q/T 749-2020 鐵路橋梁鋼結構及構件保護涂裝與涂料

Q/T 749-2020 《鐵路橋梁鋼結構及構件保護涂裝與涂料》標準是中國國家鐵路集團的企業標準，它代替了中華人民共和國鐵道行業TB/T 1527-2011《鐵路鋼橋保護涂裝及圖例供貨技術條件》標準，根據ISO 12944-2017腐蝕環境的分類，在C1-CX腐蝕環境下，Q/T 749-2020中推薦的鋼梁涂裝體系如下表2所示。

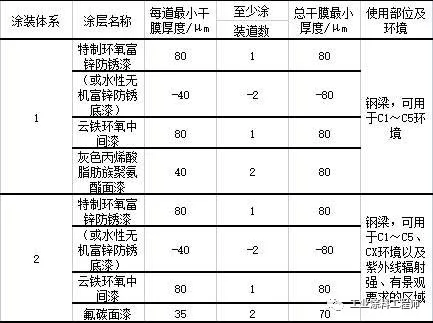

表2 C1-CX腐蝕環境下鋼梁涂裝體系

從表2可以看出， Q/T 749-2020標準中規定的鋼梁涂層配套體系在C1～C5腐蝕環境下和C1～CX腐蝕環境下所采用的底漆和中間漆種類、干膜厚度都一致，不同的在于面漆。C1～C5腐蝕環境下既可以采用灰色丙烯酸脂肪族聚氨酯面漆，也可采用氟碳面漆，而在CX腐蝕環境下以及紫外線照射嚴重的情況下，建議只采用氟碳面漆。

2.3 JT/T 1266-2019 橋梁鋼結構冷噴鋅防腐技術條件[3]

JT/T 1266-2019《橋梁鋼結構冷噴鋅防腐技術條件》中規定的C5腐蝕環境下橋梁鋼結構外表面所采用的防腐配套體系如下表2所示。

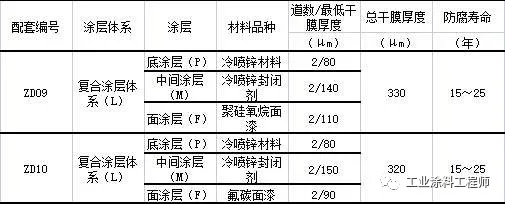

表3 C5很高腐蝕環境橋梁鋼結構外表面冷噴鋅防腐配套體系

冷涂鋅涂料是一種熱塑性單組分高鋅含量的涂料，最開始僅作為單道涂層應用在電力行業鋼鐵基材表面代替熱鍍鋅使用及鍍鋅（噴）鋅涂層破壞的修補使用。但是近幾年來在鋼結構橋梁上應用發展迅猛，并且是作為表2中的復合配套涂層應用。

3 近年來大型鋼結構橋梁涂層配套分析

3.1 環氧富鋅配套涂層分析

滬蘇通長江公鐵大橋（工程名：滬通長江大橋）構建外表面采用了環氧富鋅配套涂層的方案，其配套體系如表5所示。

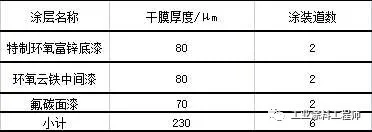

表4 滬通長江大橋構件外表面配套方案

滬通長江大橋為滬通鐵路的控制性工程，是一座公鐵兩用橋，位于江陰長江大橋下游45km、蘇通長江大橋上游40km，所處環境屬于C5環境，主跨1072米。

本項目中所采用的是特制環氧富鋅底漆，不揮發物中金屬鋅含量≥80%以上，參照的是Q/T 749-2020標準中C5-CX環境下的涂裝體系2。特制環氧富鋅底漆是利用環氧樹脂優良的防腐性能、羥基和醚鍵提供的附著性能、醚鍵內旋轉提供一定的韌性和耐沖擊性能，同時給予金屬鋅的電化學陰極保護提供了重要的補充。特制環氧富鋅表面處理一般要達到ISO 8501-1標準Sa2 1/2,但特制環氧富鋅底漆相對無機富鋅、冷涂鋅底漆等在表面處理過程中具有一定的低表面容忍性能，也就是說在特殊情況下表面處理達到動力工具St3級，也可以涂裝環氧富鋅底漆，這主要是應用在橋位鋼構焊接處無法噴砂的部位。

本項目中采用的氟碳面漆，要求主劑中氟含量≥24%。現在主要的氟碳樹脂有兩種，分別為FEVE和PVDF兩種，用在重防腐中的一般是FEVE，也就是含氟乙烯與乙烯基醚的共聚物，一般認為氟含量越高，耐候性越好，其實這是一種誤解，氟含量與耐候性實際上不成正比關系，真正影響耐候性的是氟乙烯與乙烯基醚共聚的單體得到的樹脂才具有良好的耐候性，這主要是由于氟乙烯與乙烯基醚共聚是完全的交替共聚，這種結構對抗紫外線起著關鍵的作用。而現在市面上也有一些采用氟乙烯和乙烯基酯共聚的氟碳，這種共聚不能完全交替共聚，嚴格意義上來說，這種氟碳樹脂不能說是FEVE樹脂。目前市面上FEVE氟碳樹脂在重防腐領域應用較多的有日本大金氟化工的ZEFFLE-GK570，旭硝子的LUMIFLON LF 200在國內也有一些應用案例。

3.2 水性無機富鋅底漆配套涂層的分析

武漢青山長江大橋鋼箱梁內表面的配套方案如表6所示。

表5 武漢青山長江大橋鋼箱梁內表面配套方案

武漢青山大橋是武漢第11座長江大橋，大橋主跨938米、橋面寬48米，不僅是目前世界上跨度最大的全漂浮體系斜拉橋，也是目前長江上橋面最寬的橋梁。

該橋內表面采用水性無機富底漆+環氧封閉漆的配套方案。水性無機富鋅底漆早在20世紀70年代就開始應用，其代表為美國國家航空-太空總署（NASA）研發的IC531。目前國內的水性無機富鋅是以水為溶劑，主要成膜物質是硅酸鉀、硅酸鋰，并且涂料中揮發性有機化合物（VOCs）含量近乎于零，是目前富鋅種類中最環保的一種底漆。水性無機富性能具有優異的耐熱性，長期耐熱可達400℃，同時具有非常優異的耐久性，中性鹽霧試驗可達5000h以上，這主要是由于水性無機富鋅涂層除了極佳的陰極保護作用以外，其漆膜還具有多孔結構，當腐蝕介質如氯離子進入到漆膜表面后，不會像有機富鋅底漆那樣造成滲透壓起泡，同時漆膜中的鋅粉與空氣中的水分、二氧化碳等物質發生反應，形成氧化鋅、氫氧化鋅、堿式碳酸鋅等，這些腐蝕產物結構致密不導電，提高了漆膜的致密性和內聚強度，同時腐蝕產物的生產會減低漆膜的電導率，使電化學反應的導電通路降低，降低了漆膜中鋅粉的消耗速率，因此漆膜的防腐性得到極大的提高。

由于水性無機富鋅的腐蝕產物成堿性，因此后道配套涂層也要必須具有一定的耐堿性能，一般以環氧封閉漆為主，國外配套一般只做一度水性無機富鋅底漆，鮮有配套涂層的案例。水性無機富鋅底漆對底材處理要求比較高，鋼結構表面經噴砂處理達到GB/T 8923-2011中規定的Sa 3級以上，粗糙度在40-60μm，并且干膜厚度不宜超過100μm，否則容易開裂。苛刻的底材處理、漆膜易開裂、堵槍等因素限制了水性無機富鋅在重防腐領域的大力推廣。

3.3 醇溶性無機富鋅底漆配套涂層的分析

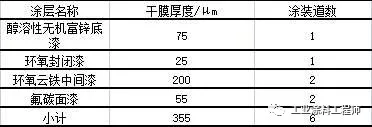

表6 南京長江第五大橋鋼殼外壁板外表面配套方案

南京長江第五大橋，又稱梅子洲過江通道，南京長江五橋主跨600米，是世界上首座輕型鋼混結構斜拉橋。

該項目鋼殼外壁板外表面采用醇溶性無機富鋅底漆的配套方案。醇溶性無機富鋅的基料為硅酸乙酯水解物，其固化劑機理是正硅酸乙酯水解液吸收空氣中的水分水解縮聚，然后與鋅粉及鋼材表面鐵反應生成鋅-硅酸-鐵絡合物[4]，這些生成產物具有非常良好陰極保護性、耐熱性以及焊接性等優點，缺點是（1）對底材低表面處理的容忍度不具備，鋼材表面清潔度要達到Sa2.5級，粗糙度Rz=40～75μm，（2）干膜厚度不能過高，超過120μm容易開裂；（3）施工狀態下VOCs高達480g/L，不環保。

3.4 冷涂鋅配套涂層分析

北京新首鋼大橋（工程名：北京永定河大橋）鋼結構外表面采用了冷漠鍍鋅（冷涂鋅）涂層配套，其配套體系如表7所示。

表7 北京新首鋼大橋鋼箱梁外表面配套方案

北京新首鋼大橋橫跨北京永定河，主橋全長639米，最寬處54.9米，是北京地區最大跨徑的橋梁，也是目前中國橋梁中最寬的一座鋼結構橋梁。北京新首鋼大橋采用了冷涂鋅配套涂體系，該體系和JT/T 1266-2019中的ZD10配套體系類似，由于新首鋼大橋處于城市大氣環境，腐蝕環境不是十分惡劣，因此涂層厚度也做了相應的調整。

冷涂鋅與其它富鋅涂料相比，全鋅含量高達95%以上，因此能為鋼鐵表面提供更好的陰極保護。冷涂鋅中不揮發物中全鋅含量高達95%以上，因此決定了涂料配方中成膜物質含量僅有3%～4%，鋅粉含量在80%以上，由于成膜物質不能充分包裹鋅粉，因此冷涂鋅涂層是一種多孔結構。冷涂鋅作為一種單組分熱塑性涂料，涂裝后經溶劑揮發成膜，而揮發后的涂層仍是線性結構，這類線性分子結構的涂層在受熱或受力情況下分子間可相互移動（流動），同時涂層在溶劑中容易溶解，而環氧富鋅、無機富鋅屬于化學交聯成膜，成膜物在成膜過程中發生化學反應，生成具有三維空間網狀結構的連續涂層，這類涂層是不溶不熔的，只有交聯度不是太大時在溶劑中溶脹。

根據冷涂鋅涂料的特點，采用冷涂鋅配套體系時，建議涂裝施工時把握以下幾點：（1）噴涂后道涂層環氧封閉漆時，要選用滲透性好，粘度低的涂料，使封閉劑充分滲透到冷涂鋅涂層的孔隙中去，第一道封閉漆要薄噴，間隔一定時間待溶劑完全揮發后，再進行后續涂裝，否則漆膜中殘留的溶劑會引起附著力下降、漆膜鼓泡等現象；（2）由于底漆是線性結構，受熱或受力情況下分子容易相互移動，因此在焊縫區域采用冷涂鋅配套體系熱影響區較大，建議焊縫區域預留25mm～30mm的焊縫距離，而采用環氧富鋅或無機富鋅的配套體系預留焊縫區域10mm即可。

冷涂鋅作為一種新型的涂層在鋼結構橋梁上應用，與環氧富鋅和無機富鋅涂料相比，還需解決以下問題，如提高涂層的內聚力（附著力）、改善涂層的耐溶劑性、降低施工狀態下涂料中的VOCs，提高耐熱性以及后道涂層的配套性等等。

4 結束語

介紹了大型鋼結構橋梁常用的標準以及涂層配套方案，對近幾年來的幾座大型鋼結構橋梁配套方案以及施工中存在的問題進行了分析與探討。隨著人們環保意識的增強以及環保法規的不斷完善，水性涂料、高固低粘涂料、無溶劑涂料以及無涂層的耐候鋼將會是鋼結構橋梁發展的重要方向。
