漆膜厚度直接關系到其性能品質，為了準確評定油漆涂層厚度，需要使用專業技術和儀器來進行檢測。行業交流中經常被問及如何測量濕膜、塑料件漆膜、分層涂膜的厚度，及各種測量方法的優缺點。本文就這些問題，介紹油漆涂層測厚常用方法以及應用標準。

涂層測厚方式

漆膜性能的測試均應在一定的漆膜厚度下進行，因?yàn)槠崮ず穸仁瞧崮さ囊粋€(gè)重要指標，它不僅影響制膜時所耗費的材料、工時、成本，而且關系到漆膜的使用性能。

漆膜厚度的測試方法很多，按其原理可分為稱量法、量具測量法、顯微鏡法、非破壞性儀器測量法等。以漆膜特性可分為干膜測厚和濕膜測厚。各種方法均有各自的特性和使用范圍。常用的厚度測試標準有GB1764-79《漆膜厚度測量法》、ISO2808《色漆和清漆——漆膜厚度的測定》、ASTMD1400-81《非磁性金屬底材上色漆、清漆、噴漆及有關產品的非金屬涂層干膜厚度的測定》、ASTME376-69《用磁性法或渦流法（電場法）測定涂層厚度》、ASTMD2691-70《木制品表面干膜厚度的顯微鏡測定》、ASTMG12-83《鋼管涂層厚度的非破壞性測量》、ASTMD1212-79《有機涂層濕膜厚度的測定》等等。

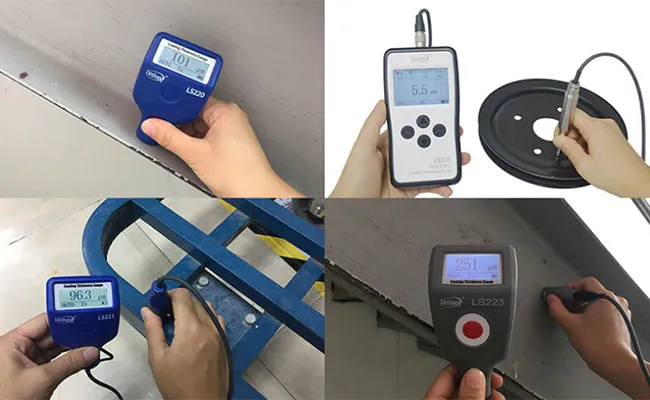

圖：漆膜厚度的測試方法很多，各種方法均有各自的特性和使用范圍。

常用油漆涂層測厚方法應用特點比較

1、稱量法

應用于漆膜過軟，不能用儀器方法測量的場合。比如硅烷膜厚，一般都用膜重來表達。其特點是：測量不夠精確，但可供核定規定范圍的平均漆膜厚度，被測試漆膜保持無損。

2、量具測量法

應用于底材平整的場合。其特點為漆膜必須硬到足夠經受與千分尺精密接觸時的壓力。精確度±2μm，測試中漆膜受損。

3、測厚儀法

用測厚儀測量涂層膜厚是最為直觀常規的方法，各類儀器都有一定的底材適應范圍，具有無損、快速、簡便等特點。

a. 磁性測厚法：適用導磁材料上的非導磁層厚度測量。導磁材料一般為：鋼、鐵、銀、鎳。此種方法測量精度高。

b. 渦流測厚法：適用導電金屬上的非導電層厚度測量，此種方法較磁性測厚法精度低。

c. 超聲波測厚法：適用多層涂鍍層厚度的測量或則是以上兩種方法都無法測量的場合，但一般價格昂貴、測量精度也不高，實際應用較少。

d. 電解測厚法：此方法有別于以上三種，不屬于無損檢測，需要破壞涂鍍層，一般精度也不高，測量起來較其他幾種麻煩。

e. 放射測厚法：此種儀器價格非常昂貴，用于一些特殊場合

4、濕膜厚度測定

主要應用于新涂刷的濕膜。由于濕膜干燥后，其厚度會發生變化，所以只能給出大致的厚度。

常用測厚儀測厚法的基本原理

由于在漆膜和底材的復合體系中，兩者的材料種類和厚度變化很大，因此，到目前為止沒有一種通用的非破壞性測厚儀。常用的測厚儀有磁場型測厚儀和渦流型測厚儀兩種。

磁場型測厚儀的測厚是基于測量頭上的磁鐵與磁性地材之間的磁引力或磁通量隨兩者之間的距離變化而變化的原理，而該距離對于涂漆的磁性底材來說，將因非磁性的漆膜厚度的變化而變化。因此，此法只適用于磁性底材上非磁性漆膜厚度的測量。

渦流型測厚儀的原理基于測量頭的線圈產生的交變磁場將使附近的金屬表面上因感應而產生渦流。該渦流又引起感應線圈表現阻抗的變化。這種效應將隨探頭線圈到金屬表面的距離的變化而變化。當測量頭線圈直接與干燥的漆膜接觸時，該距離大小將隨漆膜的厚度而變化。因此，檢測試樣表觀阻抗的大小，經標定后，可得到漆膜的厚度。根據此原理而設計的測厚儀只適用于漆膜與底材金屬兩者導電性相差很大的試樣。常用于非磁性金屬底材上的非導電漆膜厚度的測量。

塑料件測厚的方法

汽車行業常見保險杠，儀表盤多數為塑料表面噴涂，這時候就不能用以上幾種方法，精準的就是切割用顯微鏡放大一定倍數，直接讀取厚度值，缺點是步驟繁多，破壞樣品造成浪費，今天簡單了解下。

第一步、用切割機切成小塊取樣，取樣記得編號;

第二步、用鑲嵌粉冷鑲嵌，放置半小時固化;

第三步、拋磨，樣品切割使塑料件產生形變，精細拋磨使樣品截面平整;

第四步、顯微鏡放大觀察測量厚度。

塑料表面噴涂油漆，準確的方法目前還是顯微鏡觀察法，要求精度不是很高的話也可以貼專用膜片替代測量。方法是在噴涂前將膜片固定到塑料件上，各涂層噴完后依次取下一部分檢測。貼片有塑料片和鐵片，采用塑料片的話在檢測的時候要放在鐵片上，通過矯正扣除塑料片厚度后檢測。但因?yàn)楹驮瓉砘牡牟町悾N片測量法會有上漆率等差異，測量準確度不高。

超聲波涂層測厚儀

可測量塑料、金屬、木頭、玻璃和陶瓷上的油漆，塑料覆層的厚度，可以測量分層膜厚，一次可以無損地測出5層覆層的厚度，也可透過涂層測量薄的基材厚度。目前國內已經有汽車廠應用超聲波涂層測厚儀，使用和矯正維護成本較高，精度比較有限。

超聲波涂層測厚儀工作原理是基于超聲波反射,智能探頭發出的超聲波脈沖進入覆層后，脈沖傳輸?shù)礁矊咏Y(jié)合面或與底材臨界面時, 一部分脈沖被反射回來. 這些反射的超聲波脈沖被傳感器接收，通過聲波在介質中傳輸?shù)乃俣扔?jì)算出覆層的厚度。目前超聲波涂層測厚儀也在積極提高測量精度，如采用的先進的傳感技術和創新的軟件實現在應用時高精度測量，通過設置參數截止帶可以將雜波排除掉，例如由基材GRP 或CRP 纖維造成的雜波。

超聲波涂層測厚另外一個難點是測量具有相似特征的涂層厚度。這些涂層的阻抗值之差不足以區分反饋的超聲波脈沖。新的技術革新可以解決這個問題，較弱的脈沖信號可以很明顯的區分開，可靠準確地完成復雜的測量任務。

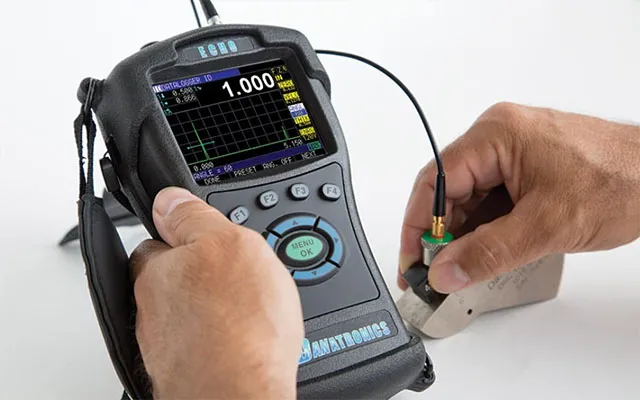

圖：目前超聲波涂層測厚儀也在積極提高測量精度，如采用的先進的傳感技術和創新的軟件實現在應用時高精度測量。

白光干涉薄膜厚度測量?jī)x

用從深紫外到近紅外可選配的寬光譜光源照射薄膜表面，探頭同位接收反射光線。根據反射回來的干涉光，用反復校準的算法快速反演計算出薄膜的厚度。測量范圍1nm-3mm，可同時完成多層膜厚的測試。對于100nm以上的薄膜，還可以測量n和k值，廣泛適用于多種基材，在3C、汽車、醫療器械等涂層上均可應用。

可根據測量的需要選用不同的測厚儀，磁性測厚儀和渦流測厚儀一般測量的厚度適用0-5毫米，這類儀器又分探頭與主機一體型，探頭與主機分離型，前者操作便捷，后者適用于測非平面的外形。更厚的致密材質材料要用超聲波測厚儀來測，測量的厚度可以達到0.7-250毫米。電解法測厚儀適合測量很細的線上面電鍍的金，銀等金屬的厚度。
