管道安全保障新利器 雜散電流智能排流器

1 概述

城市地鐵一般選用直流電力牽引的供電方式，隨著運營年限增長，鋼軌對地絕緣性能逐漸降低，地鐵鋼軌會向周圍土壤泄漏一定的電流。這些雜散電流流入或流出鄰近的埋地金屬管線，在雜散電流流出的位置發生電解腐蝕，嚴重危害管道安全。

地鐵運營期間，機車行使數量、位置、牽引電流大小不斷變化，對鄰近埋地管道的雜散電流干擾特征復雜多變，如何緩解地鐵雜散電流干擾非常困難。

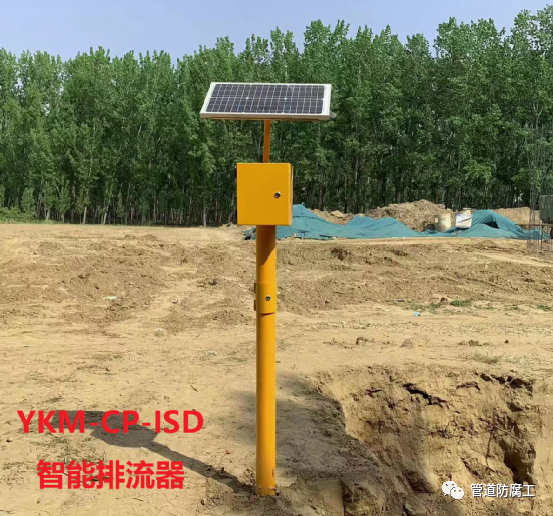

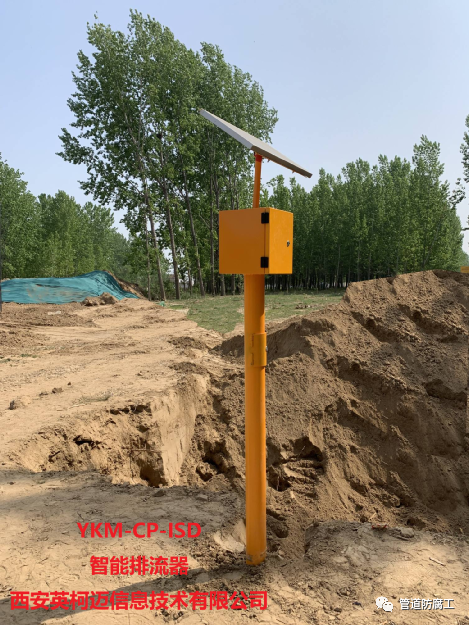

為此，西安英柯邁信息技術有限公司針對地鐵干擾特征，研發了適用于動態交直流干擾緩解的智能排流器，有效解決了地鐵雜散電流干擾對管道的危害。

2 地鐵雜散電流對埋地管道干擾特征

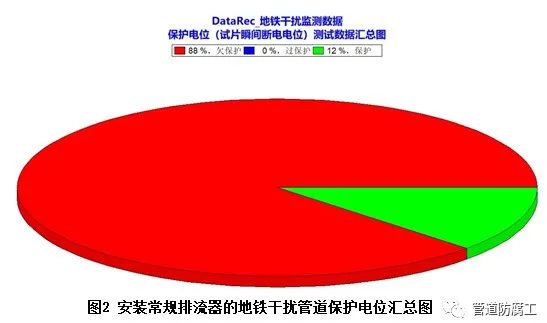

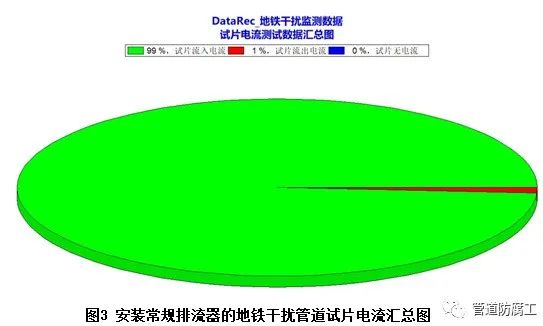

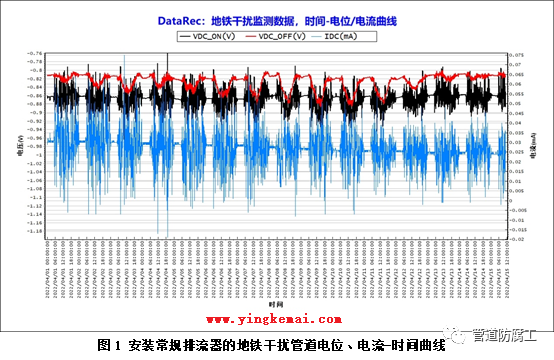

由于地鐵運行特征、地鐵與管道之間位置關系的影響，導致管道上受到的雜散電流干擾大小、方向復雜多變，常規排流器無法應對這種大小、方向不斷變化的雜散電流，見圖1、圖2、圖3。

3 智能排流器緩解雜散電流干擾

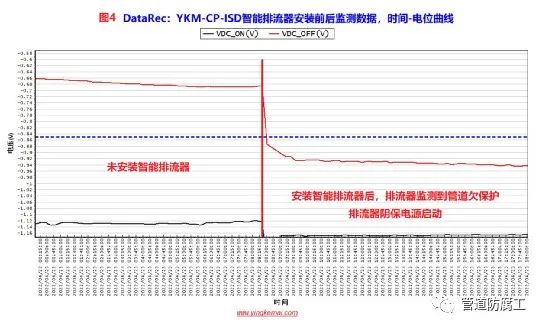

由于傳統排流器在管道陰極保護不足時，無法提供額外的電流抵抗雜散電流干擾，而智能排流器在管道陰極保護不足時能夠輸出陰極保護電源，相當于一座強制電流陰保站，能夠有效提升管道保護效果。將常規的排流器拆除，更換上智能排流器后，雜散電流緩解效果明顯，管道保護水平明顯提升，見圖4。

結論

(1) 智能排流器能夠有效緩解各種交直流雜散電流干擾；

(2) 智能排流器能夠為管道提供額外的陰極保護電流，顯著提高管道陰極保護水平；

(3) 智能排流器采用瞬間試片斷電電位自動控制，能夠為管道提供真實可靠的保護；

(4) 智能排流器兼具排流、保護、在線監測等多種功能，能夠輕松應對流雜散電流干擾，為管道外腐蝕管理提供豐富的數據支持。
