摘要：目的 制備綜合吸波性能良好的復合吸波涂層。方法 選擇炭黑和羰基鐵粉進行機械混合，作為吸波劑加入到環氧樹脂中進行吸波材料制備，利用掃描電子顯微鏡對炭黑和羰基鐵粉分別進行微觀形貌的觀察。利用矢量網絡分析儀在2~18 GHz 內測試其電磁性能，研究炭黑和羰基鐵粉含量及涂層厚度對吸波性能的影響規律。結果 通過觀察微觀形貌發現，炭黑顆粒較小，出現團聚和粘附性現象，羰基鐵粉顆粒呈球狀，表面光滑，分散性好。復合后的材料混合較均勻，羰基鐵粉分散在基體中，與炭黑團配合能夠提高材料的吸波性能。純炭黑的吸波頻帶較窄，純羰基鐵粉的頻帶主要集中在中高頻段，而復合后的吸波頻段較寬，有著良好的吸波性能。炭黑質量分?jǐn)?shù)為4%，羰基鐵粉質量分?jǐn)?shù)為250%，厚度為2 mm 時，吸波涂層在9~18 GHz的微波吸收率超過90%，且反射損耗峰值達到近–45 dB。結論 炭黑和羰基鐵粉復合后，吸波材料的吸波頻帶更寬，效果更好，解決了單一吸波劑涂層存在的吸波頻帶窄和集中于高頻段的問題。通過調節涂層厚度，可以使材料在相對應的波段獲得更好的吸波性能，從而得到更廣泛的應用。

關鍵詞：吸波涂層；炭黑；羰基鐵粉；復介電常數；復磁導率；吸波性能

在電子設備和軍事裝備飛速發展的時代，吸波材料廣泛應用于軍事武器、雷達、通信、建筑等行業中[1-5]。在軍事領域利用吸波材料能夠提高無人機等設備的隱蔽性，從而提高探測和偵查能力，不受激光武器的攻擊等[6]。這不僅需要吸波材料的吸波性能強，并且對吸波材料的輕質性、厚度、寬頻性等提出了新的要求[7]，因而需要進一步研究材料屬性，獲得綜合性能更高的新型吸波材料。

根據電磁損耗的機理，吸波材料可分為電介質型、電阻型和磁介質型[8]。其中電介質型的代表材料是氮化硅[9]，其吸波機理是介質極化的弛豫損耗[10]；電阻型包括炭黑[11-12]、碳纖維[13]、碳化硅[14-15]、石墨烯[16-17]、碳納米管[18-19]等，主要通過材料與電場的相互作用實現吸波，吸波效果取決于材料本身的介電常數和電導率；磁介質型包括鐵氧體[20-21]、羰基鐵粉[22-23]等，其吸波機理主要是自共振和磁滯損耗。由于吸波機理的限制，采用單一類型吸波劑無法實現寬頻的吸波性能，將2 種或2 種以上的吸波劑混合使用，制備復合涂層成為新的發展趨勢。

炭黑作為電阻型材料，具有質量輕、介電性能好、成本低等特點，但同時存在介電常數過大、阻抗匹配較差、頻帶窄等缺點[12,24-25]。羰基鐵粉有較高的磁導率，且吸波頻帶寬，成本較低，但也存在密度大、難以實現輕量化的不足[26-27]。因此，為了獲得綜合吸波性能良好的復合材料，可以將2 種材料共用。共用的方法有2 種，一種是將羰基鐵粉作為匹配層，炭黑作為損耗層，制備多層吸波材料；另一種則是直接將二者混合制備吸波材料。Wang 等[28]將羰基鐵粉和炭黑分別用于匹配層和吸收層，發現在2~18 GHz 中有2個吸收峰，并且在羰基鐵粉的質量分?jǐn)?shù)為70%，炭黑的質量分?jǐn)?shù)為50%或60%時，<–4 dB 的帶寬大于10 GHz，但涂層較厚，總厚度為4 mm。栗志等[29]通過將羰基鐵粉、炭黑和硫氧鎂基體材料復合，設計了強度高、耐熱好的吸波涂層，將羰基鐵粉和炭黑分別作為匹配層與吸收層，最終在匹配層內添加2%炭黑達到吸波效果，但沒有對炭黑含量進行試驗設計以確定其最佳用量。Liu 等[30]通過試驗得到25%的炭黑與25%的羰基鐵粉加入到環氧樹脂中能夠制備出吸波性能良好的涂層，但炭黑含量過高會影響材料整體的黏度，在實際制備中增加了困難。Shen 等[31]將羰基鐵粉、炭黑復合加入到線性低密度聚乙烯基體中制備吸波材料，發現500%的羰基鐵粉和7%的炭黑混合均勻后，吸波效果比單一炭黑或羰基鐵粉更好，但是羰基鐵粉含量偏高，會大大加大涂層的密度，不利于制造和實際使用。由此可見，炭黑與羰基鐵粉復合吸波材料可有效提高綜合吸波性能，但針對材料配方和制備工藝的定量研究還不夠具體和深入。

本文將電阻型吸波材料炭黑與磁介質型吸波材料羰基鐵粉進行混合，在掃描電鏡下觀察其微觀形貌，并且與單純的炭黑和羰基鐵粉作對比，討論其吸波性能。重點關注不同配比的炭黑和羰基鐵粉含量以及涂層厚度對復合材料整體吸波性能的影響，最終制備出寬頻高效的吸波涂層。

1 試驗

1.1 材料與制備

E51 環氧樹脂由廣州穗心化工有限公司提供，固化劑1021 由絡合高新材料（上海）有限公司提供，炭黑（CB）由天津正遠科技有限公司提供，羰基鐵粉（CIP）由河北樂伯金屬材料科技有限公司提供。在E51 環氧樹脂中添加質量分?jǐn)?shù)為15%的1021 固化劑，放入攪拌機中進行混合，攪拌機轉速為300 r/min，攪拌1 h 以保證攪拌均勻，再加入相對應質量分?jǐn)?shù)的羰基鐵粉，均勻攪拌30 min 后，加入相對應質量分?jǐn)?shù)的炭黑，其中質量分?jǐn)?shù)均為與環氧樹脂的百分比。炭黑加入后，將材料放入攪拌機中均勻攪拌1 h 后進行脫泡。本試驗利用臺式脫泡離心機進行脫泡，轉速為4500 r/min，脫泡時間為5 min。復合材料脫泡之后擠出到對應的模具中，放入80 ℃烘箱中恒溫10 h使其完全固化，取出樣品在干燥環境放置7 d，最終完成制樣。制得的試樣為外徑7 mm、內徑3 mm、高2 mm 的空心圓環。

1.2 測試與表征

使用掃描電鏡（SEM，JEOL JSM-IT500LA）觀察炭黑和羰基鐵粉微粒，以及固化后復合材料的微觀形貌。采用傳輸線同軸法，利用矢量網絡分析儀（Agilent E5071C Keysight）在2~18 GHz 頻率內測量材料的電磁參數，包括復介電常數和復磁導率。

1.3 試驗設計

根據前期試驗，以4%炭黑或250%羰基鐵粉作為單一吸波劑的材料吸波效果最佳。然而，2 種吸波劑復合后，吸波性能隨含量的變化規律受到面密度、阻抗匹配等多種因素綜合影響，需要設計試驗進一步探究。本文設計單因素試驗，分別探究炭黑和羰基鐵粉含量對復合材料電磁性能影響，具體的材料配比見表1 和表2。

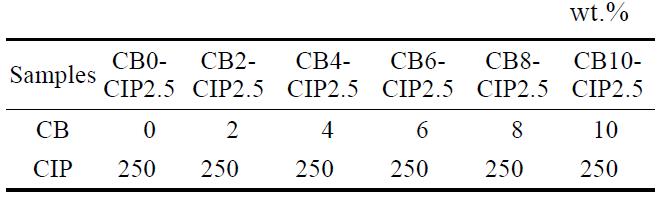

表1 不同炭黑含量的吸波材料配比

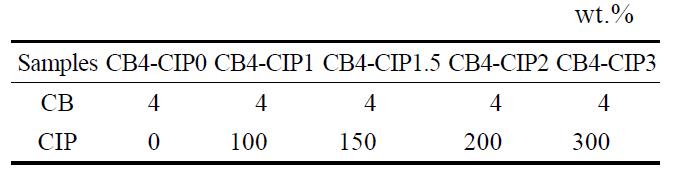

表2 不同羰基鐵粉含量的吸波材料配比

在上述測試結果的基礎上，研究涂層吸波性能的影響因素。吸波性能通常采用反射損耗wRL 來表示，在涂層中，由于沒有復雜結構增加衰減，反射損耗通常由式（1）和（2）所示[32]。

式中：k 為玻爾茲曼常數；d 為涂層厚度；ε 和μ代表材料的復介電常數和復磁導率。通過式（1）和（2）可以看出，反射損耗與材料的配方（電磁參數）及涂層厚度有關。因此，將炭黑含量、羰基鐵粉含量和厚度分別作為變量進行探究，炭黑含量、羰基鐵粉含量分別見表1 和表2，厚度分別取值為1.0、1.5、2.0、2.5、3.0 mm。

2 分析與討論

2.1 吸波劑和復合材料的微觀形貌

炭黑和羰基鐵粉在掃描電鏡下（5 000 倍）的微觀形貌如圖1 和圖2 所示。由圖1 可知，炭黑顆粒較小，出現了團聚和粘附現象。這種團聚和粘附形成導電網絡，能夠增大材料的電導率和介電常數。但因?yàn)樘亢谂c基體樹脂的相容性較差，阻抗匹配較低，所以宏觀上很難大幅度提高材料的吸波性能。由圖2 可以看出，羰基鐵粉顆粒基本呈球狀，顆粒較為飽滿，粒徑為1~5 μm，表面光滑，這有利于其在基體樹脂中均勻分散。與炭黑相比，羰基鐵粉的吸波性能更好，主要因?yàn)轸驶F粉依靠介電損耗和磁損耗，能夠提高阻抗匹配，從而增強材料對電磁波的吸收。但羰基鐵粉的吸收頻段較窄，且密度更大，不利于吸波涂層的輕量化。

圖1 炭黑的SEM 形貌

圖2 羰基鐵粉的SEM 形貌

制備完成的環氧樹脂基復合吸波材料的微觀形貌如圖3 所示。從圖3 可以清晰地看出，羰基鐵粉顆粒均勻分散在基體材料中，無團聚現象。與純炭黑相比，加入羰基鐵粉能夠有效降低材料的介電常數，提高阻抗匹配。與純羰基鐵粉相比，炭黑的加入則能夠提高材料的介電常數，減少羰基鐵粉的使用量，在提高吸波性能的同時，降低材料密度。炭黑與羰基鐵粉復合使用，材料的吸波機理也隨之發生改變，與純炭黑或純羰基鐵粉對比，可通過電與磁的雙重?fù)p耗機制拓寬吸波頻帶，提高吸波材料的性能。

圖3 復合材料的SEM 形貌

2.2 吸波劑含量對復合材料電磁參數的影響

2.2.1 炭黑含量

復合材料在電磁性能的描述中一般需要比較2個參數：一個是復介電常數ε；另一個是復磁導率μ。介電常數的實部ε′代表介質儲存電磁波的能力，虛部ε″代表損耗電磁波的能力；復磁導率實部μ′代表了介質對電磁波的儲存能力，而虛部μ″代表損耗電磁波的能力。

不同含量炭黑添加到復合材料后，復介電常數和復磁導率的實部和虛部與對應頻率之間的關系分別如圖4 和圖5 所示（“CB2-CIP2.5”表示“炭黑2%-羰基鐵粉250%”，下同）。通過圖4a、b 對比介電常數的實部和虛部發現，增大炭黑含量，介電常數的實部增加，虛部基本不變，但整體介電常數緩慢增長，但當炭黑含量增加到10%時，復介電常數的實部和虛部總體上均有明顯提升，實部的均值在12 以上。通過分析圖5a、b 發現，隨著炭黑含量的增加，材料的磁導率沒有明顯變化，主要是因?yàn)樘亢谧鳛榈湫偷碾娮栊蛽p耗材料，不具有導磁性，對材料的磁導率不產生影響，但炭黑含量在10%時，材料的復磁導率的實部和虛部都有一定的下降。

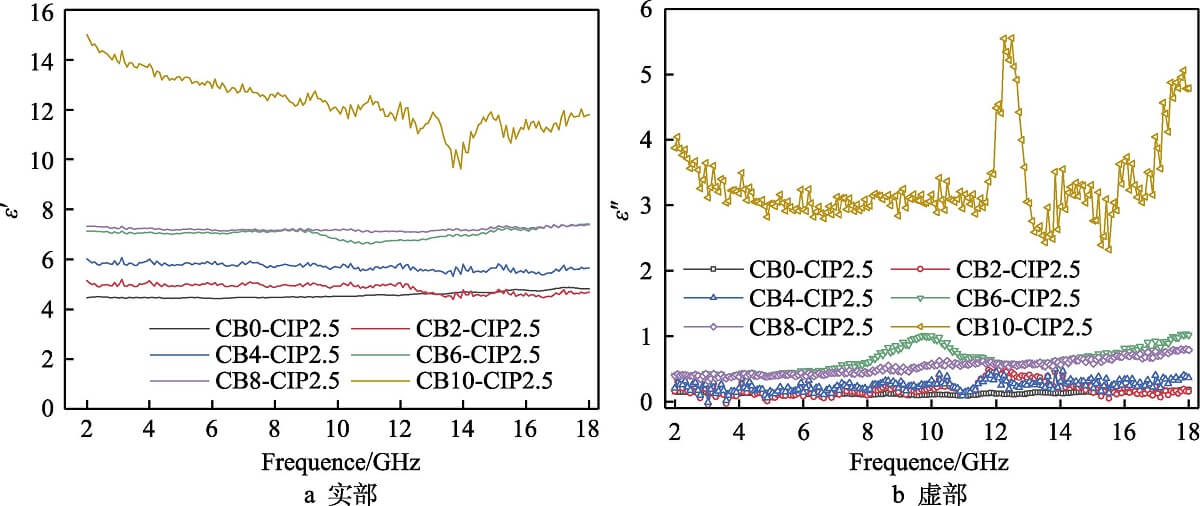

圖4 不同炭黑含量對材料復介電常數的影響

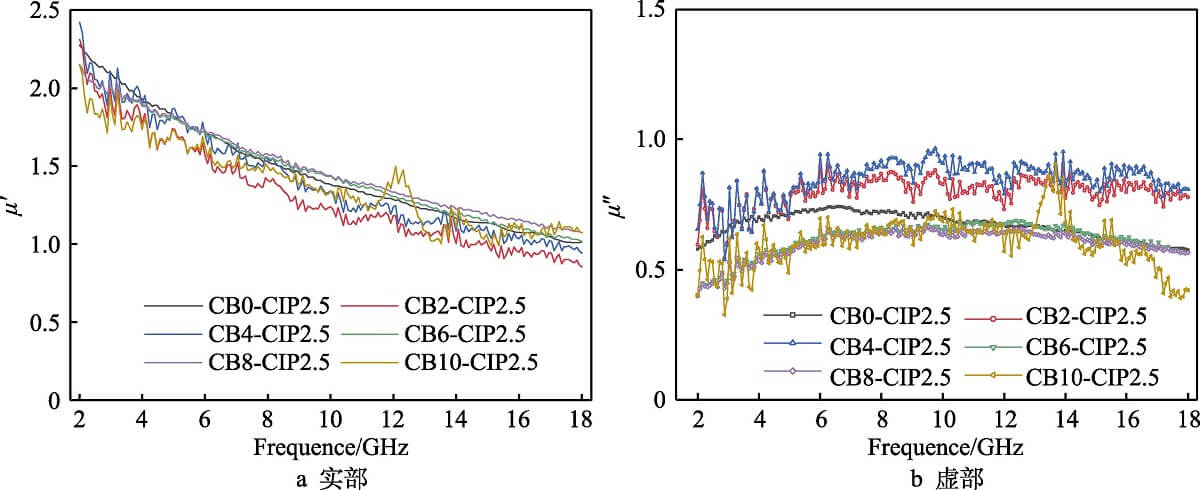

圖5 不同炭黑含量對材料復磁導率的影響

復介電常數和復磁導率虛部與實部的比值大小決定了材料的損耗形式，稱為損耗角的正切值，如式（3）和式（4）所示。

為了觀察探究10%炭黑的材料損耗屬性是否有別于其他組，通過式（3）和（4）計算得到炭黑質量分?jǐn)?shù)為4%、8%、10%復合材料的損耗角正切值，如圖6 所示。可以看出，當炭黑的質量分?jǐn)?shù)從4%增加到8%時，介電損耗角正切值提升較小，而磁損耗角正切值降低明顯，但因?yàn)樘亢诤枯^少，材料的磁損耗遠大于介電損耗，所以復合材料損耗形式仍以磁損耗為主；當炭黑的質量分?jǐn)?shù)從8%升高到10%時，材料的介電損耗有了大幅提升，磁損耗基本不變，二者差距有了明顯減小，介電損耗在某些區域高于磁損耗。雖然損耗材料主要以羰基鐵粉為主，但此時材料的介電常數有了明顯提高，材料逐漸由磁損耗向介電損耗轉換。因此，10%炭黑材料的介電常數比8%有明顯提高，而磁導率變化不明顯。

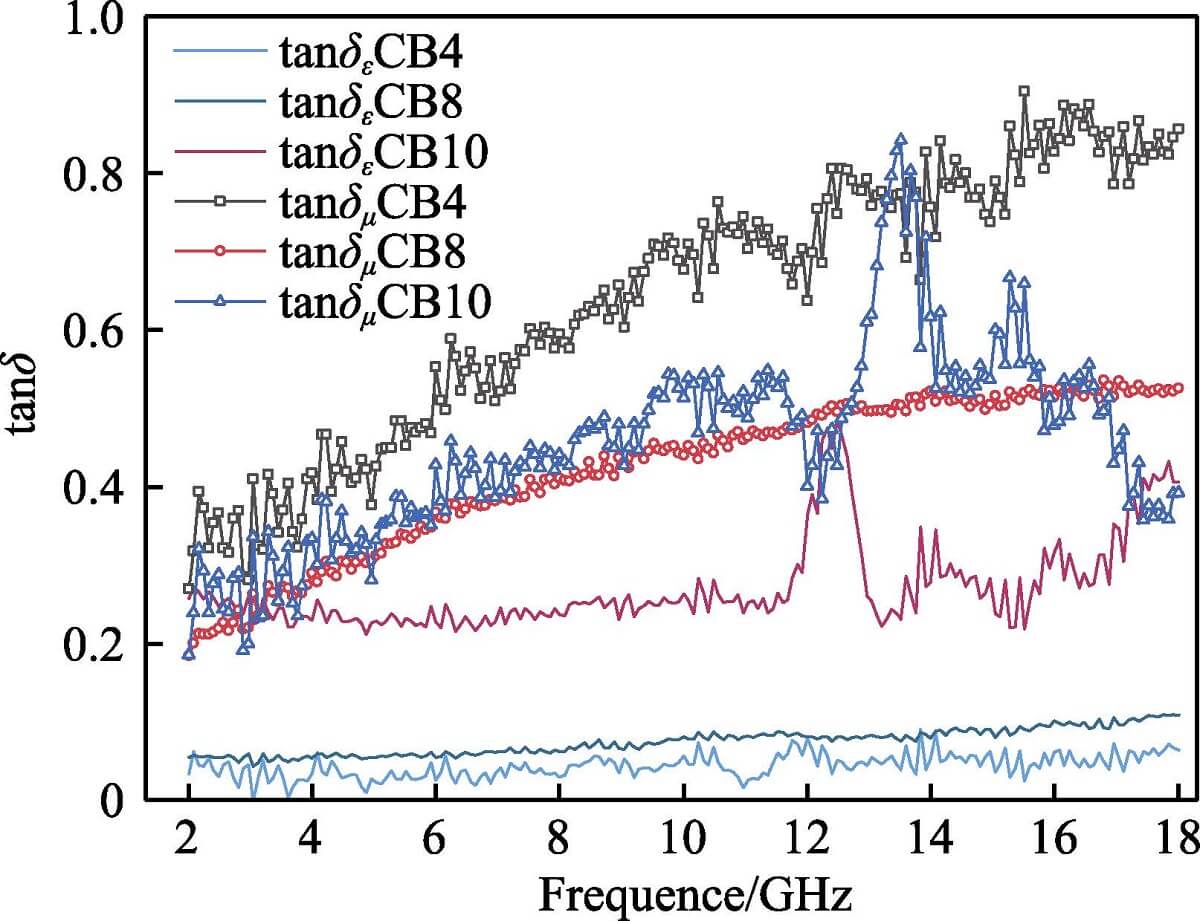

圖6 不同含量炭黑的損耗角正切值

2.2.2 羰基鐵粉含量

不同含量羰基鐵粉復合材料的復介電常數和復磁導率如圖7 和圖8 所示。通過圖7 可知，隨著羰基鐵粉含量的增加，材料的復介電常數實部先增加，羰基鐵粉質量分?jǐn)?shù)到150%后，再加入羰基鐵粉，材料的復介電常數實部有下降的趨勢，但是下降幅度較小。羰基鐵粉質量分?jǐn)?shù)在250%時，復介電常數實部降低到6 左右。后續再添加羰基鐵粉，材料整體的復介電常數實部有了大幅提高，而羰基鐵粉含量對復介電常數的虛部無明顯影響。通過圖8 可知，羰基鐵粉的加入相比純炭黑能夠明顯提高材料的復磁導率，而且羰基鐵粉含量的增加與復磁導率基本呈正相關趨勢。

由于介電常數和磁導率并不是單調變化的，因此根據式（3）和（4）計算羰基鐵粉質量分?jǐn)?shù)為100%、150%、250%、300%時的損耗角正切值，如圖9 所示。通過圖9 可以看出，材料吸波機制以磁損耗為主。雖然羰基鐵粉質量分?jǐn)?shù)在150%時，復磁導率實部有所下降，但是與羰基鐵粉質量分?jǐn)?shù)為100%時相比，磁損耗的特性仍然更加顯著。羰基鐵粉質量分?jǐn)?shù)提高到250%時，磁損耗基本達到最大值，繼續添加羰基鐵粉，材料的損耗性質基本沒有提升。

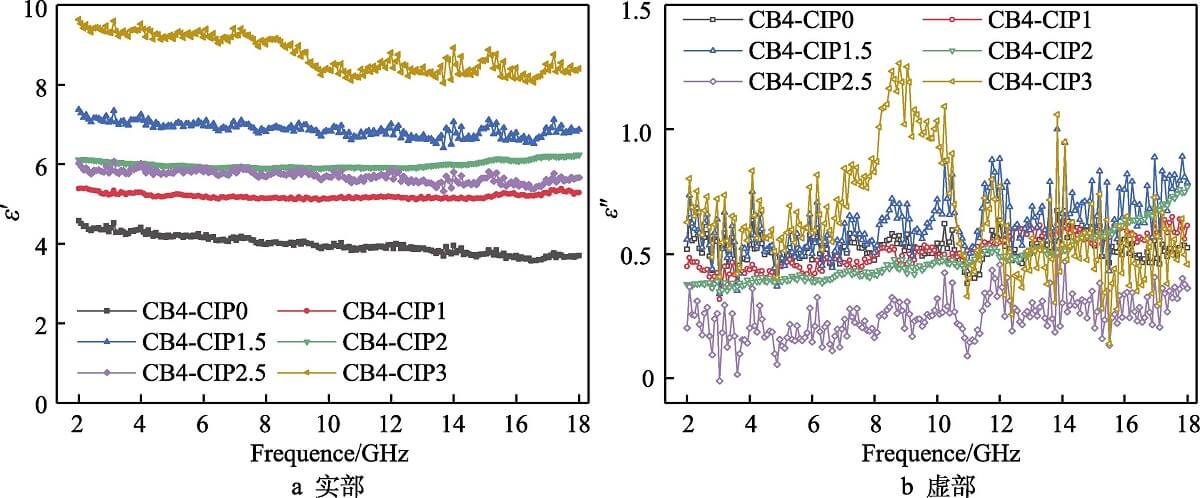

圖7 不同羰基鐵粉含量對材料復介電常數的影響

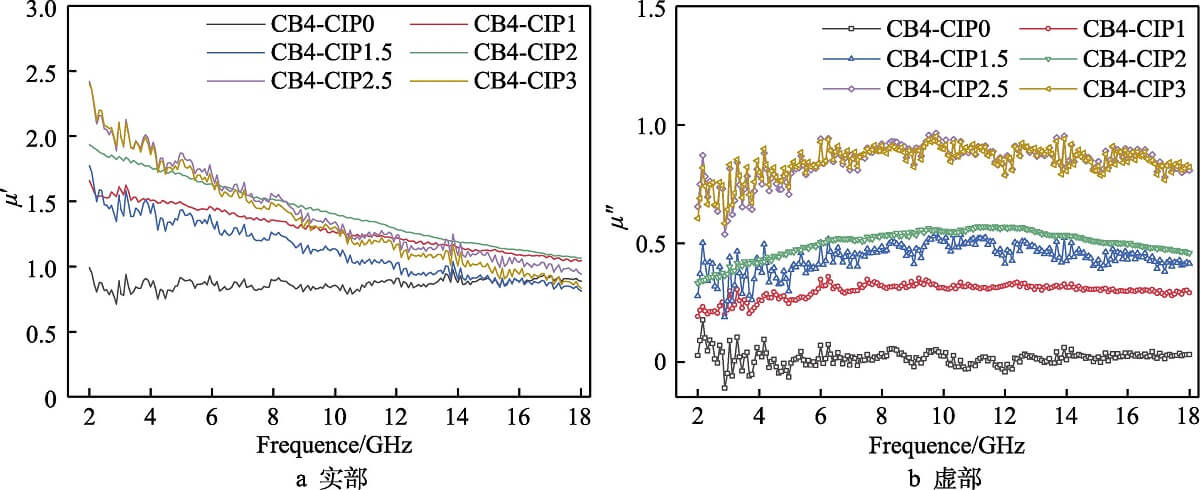

圖8 不同羰基鐵粉含量對材料復磁導率的影響

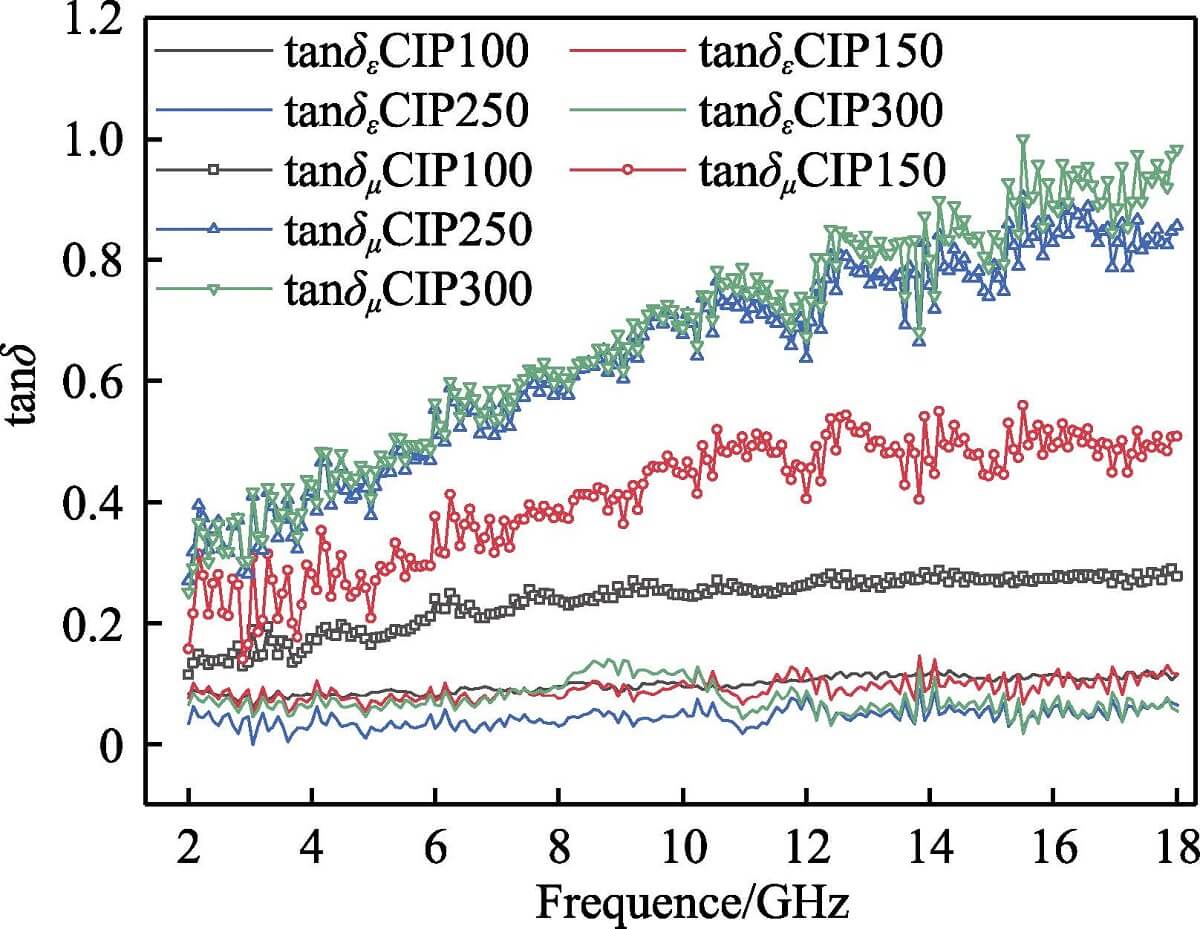

圖9 不同含量羰基鐵粉的損耗角正切值

2.3 復合材料的吸波性能

炭黑/羰基鐵粉的反射損耗與頻率之間的關系如圖10 所示。通過圖10 總體可以看出，隨著厚度的增加，各組分的峰值均向左移動。圖10a、b 中，當厚度為1.0 mm 時，材料整體的吸波性能較差，雖然羰基鐵粉和炭黑的加入能夠提升吸波性能，但提升幅度有限，吸波性能整體受厚度限制。當厚度提升到1.5 mm時，添加量較多的CB8-CIP2.5 組在高頻（12~18 GHz）出現峰值，但是帶寬在6 GHz 左右，帶寬較窄。隨著厚度增加到2.0 mm，峰值逐漸左移，吸波帶寬都有明顯增加，CB2-CIP2.5 和CB4-CIP2.5 和CB4-CIP1.5組的吸波效果更好。其中，CB4-CIP2.5 組的帶寬最寬，9~18 GHz 的吸收率在90%以上，峰值約為－40dB。隨著厚度繼續增加到3.0 mm，帶寬變窄，吸波效果減弱。相比于純炭黑和純羰基鐵粉的結果，將炭黑和羰基鐵粉復合的吸波劑能夠大幅提升吸波性能。但在厚度較低時，炭黑或羰基鐵粉含量過高，同樣也會減小峰值，其原因是過高含量的吸波劑使得涂層表面的阻抗匹配大大降低，導致電磁波無法進入材料內部。比較反射損耗與厚度頻率的三維圖（圖11a—k）可更直觀地看出上述問題，還可以看出，厚度為1.5~2.5 mm 時，炭黑質量分?jǐn)?shù)為2%和4%、羰基鐵粉質量分?jǐn)?shù)為250%的吸波效果較好。涂層厚度為1~1.5 mm 時，炭黑質量分?jǐn)?shù)為8%、羰基鐵粉質量分?jǐn)?shù)為250%的吸波效果較強。通過觀察投影圖可以看出，隨著厚度的增加，材料出現峰值的頻率由高頻向低頻移動，整體近似為扇形。這主要是因?yàn)槠桨褰Y(jié)構在1/4 波長的厚度下能夠在截面之間形成干涉相消，能夠使損耗的介質層與自由空間形成較好的阻抗匹配，從而使得該頻率下的反射損耗達到峰值。不同材料反射損耗的峰值對比如圖12 所示，虛線代表吸波效率達90%以上（<–10 dB）的分界線。通過圖12a、b 均可看出，炭黑、羰基鐵粉均添加后，相較于添加純炭黑或純羰基鐵粉的吸波性能明顯提高。圖12a 中，涂層厚度為1.0 mm 時，材料的反射損耗均在–10 dB 以內，吸波效果不明顯，但隨著厚度的不斷增加，在1.0~2.0 mm 時，吸波效果大幅提高。繼續增大材料的厚度，吸波效果逐漸下降，但下降趨勢較小，表明材料厚度大于2.0 mm 后，對吸波效果無明顯影響。在炭黑質量分?jǐn)?shù)為2%和4%時，吸波效果較好，變化明顯，繼續增大炭黑含量后，吸波峰值變差。圖12b 中，羰基鐵粉含量偏高（>100%）時的吸波效果較好，并且在涂層厚度增加的過程中，吸波效果均為先增加、后減小。

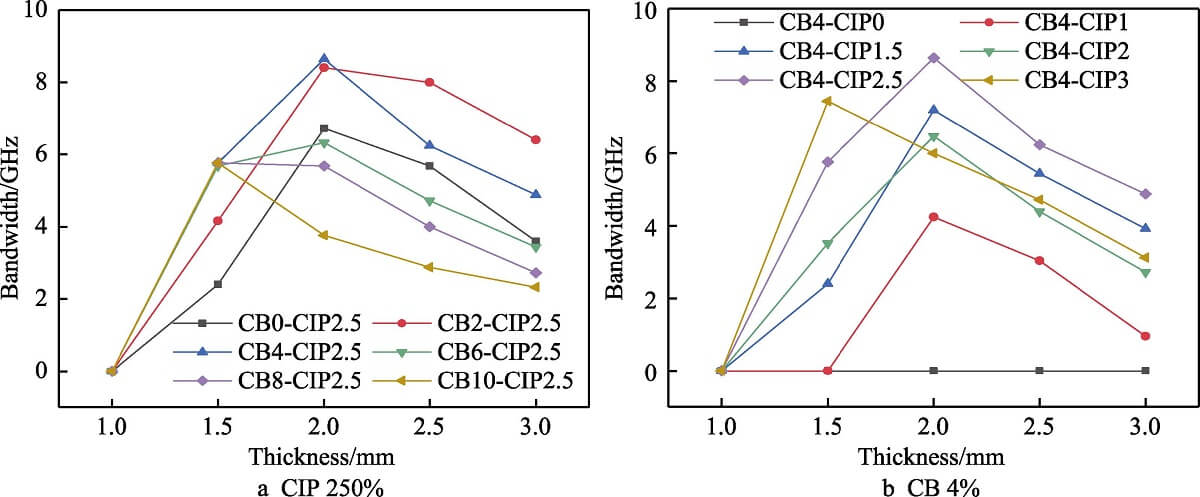

不同厚度下復合涂層的帶寬（<–10 dB）如圖13所示。–10 dB 代表材料對電磁波的吸收率在90%。通過圖13a 可知，在厚度為1.0 mm 時，帶寬均為0，表明電磁波的吸收率很低。復合涂層厚度從1.0 mm逐漸提升到2.0 mm 的過程中，帶寬明顯增加，電磁波吸收率有了顯著的提高，帶寬最大值出現在炭黑質量分?jǐn)?shù)為4%、羰基鐵粉質量分?jǐn)?shù)為250%時，近9GHz。繼續增加厚度，帶寬逐漸減小，但減小的幅度較小，這與最大峰值出現的規律基本一致。通過對比炭黑含量可以看出，炭黑含量較高的試驗組在1.5 mm時的帶寬最寬，說明吸收率在90%以上的頻率更多，整體吸波性能更好；而炭黑含量較低的復合涂層厚度在2.0~3.0 mm 時，帶寬均大于高炭黑含量組。另外，相比較于不加炭黑試驗組，加少量炭黑能夠提高材料的電磁波吸收率。通過圖13b 可以看出，不加羰基鐵粉的試驗組，帶寬均為0，吸波效果較差，但將羰基鐵粉和炭黑復合之后，帶寬比之前有了明顯增加。與炭黑試驗組的試驗規律近似，在1.0 mm 處電磁波吸收率均比較差，但當涂層厚度增大到2 mm 時，涂層的吸收率有了明顯的提升，帶寬大大增寬。當炭黑質量分?jǐn)?shù)為4%，羰基鐵粉質量分?jǐn)?shù)為250%時，帶寬達到最大。涂層厚度繼續增加，帶寬明顯變窄，吸波效果減弱。通過比較羰基鐵粉含量發現，羰基鐵粉質量分?jǐn)?shù)在低于250%時，涂層在2.0 mm 處的帶寬最寬；當羰基鐵粉質量分?jǐn)?shù)大于250%時，涂層在1.5 mm 處達到最寬。

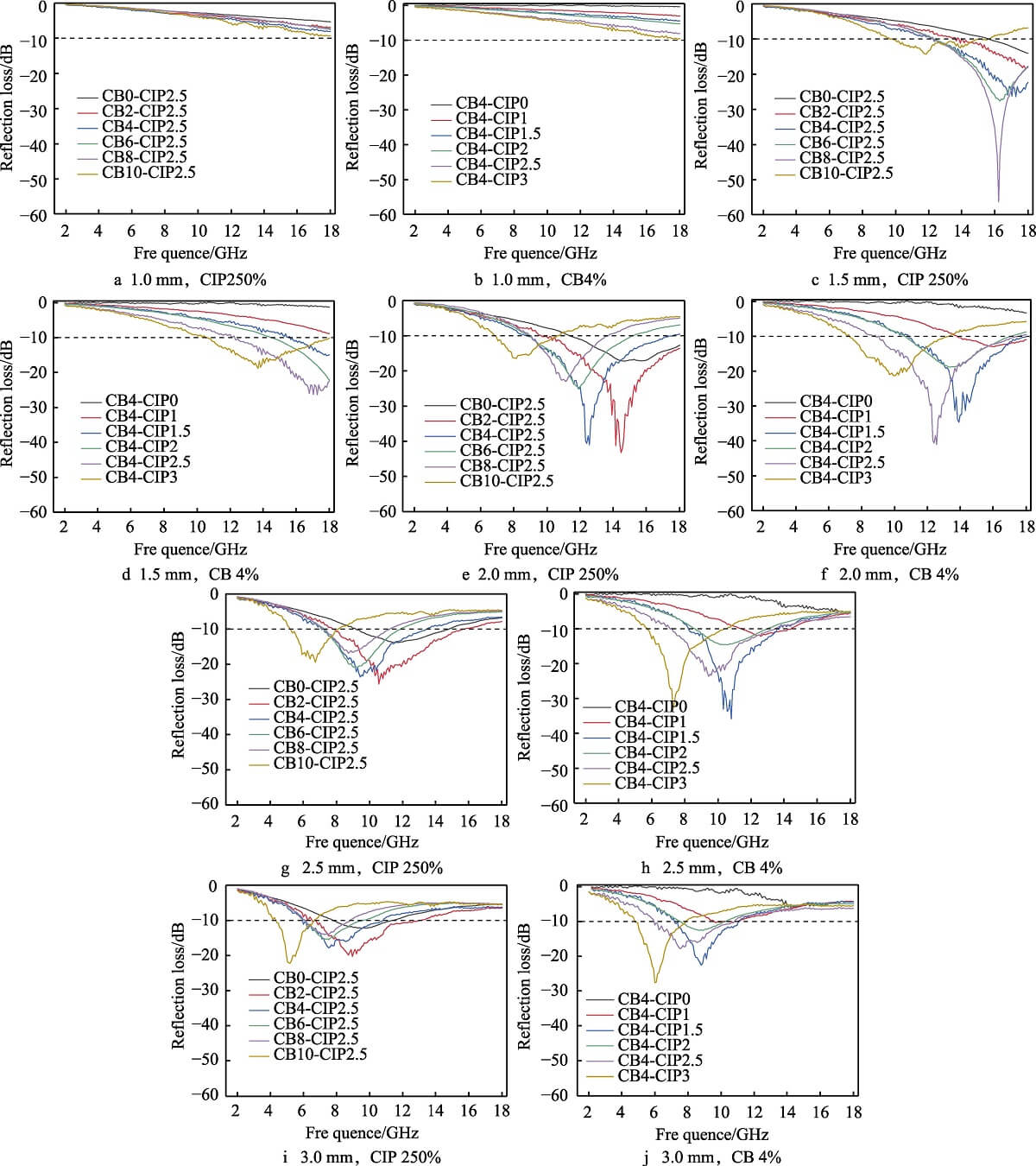

圖10 不同厚度的復合材料反射損耗

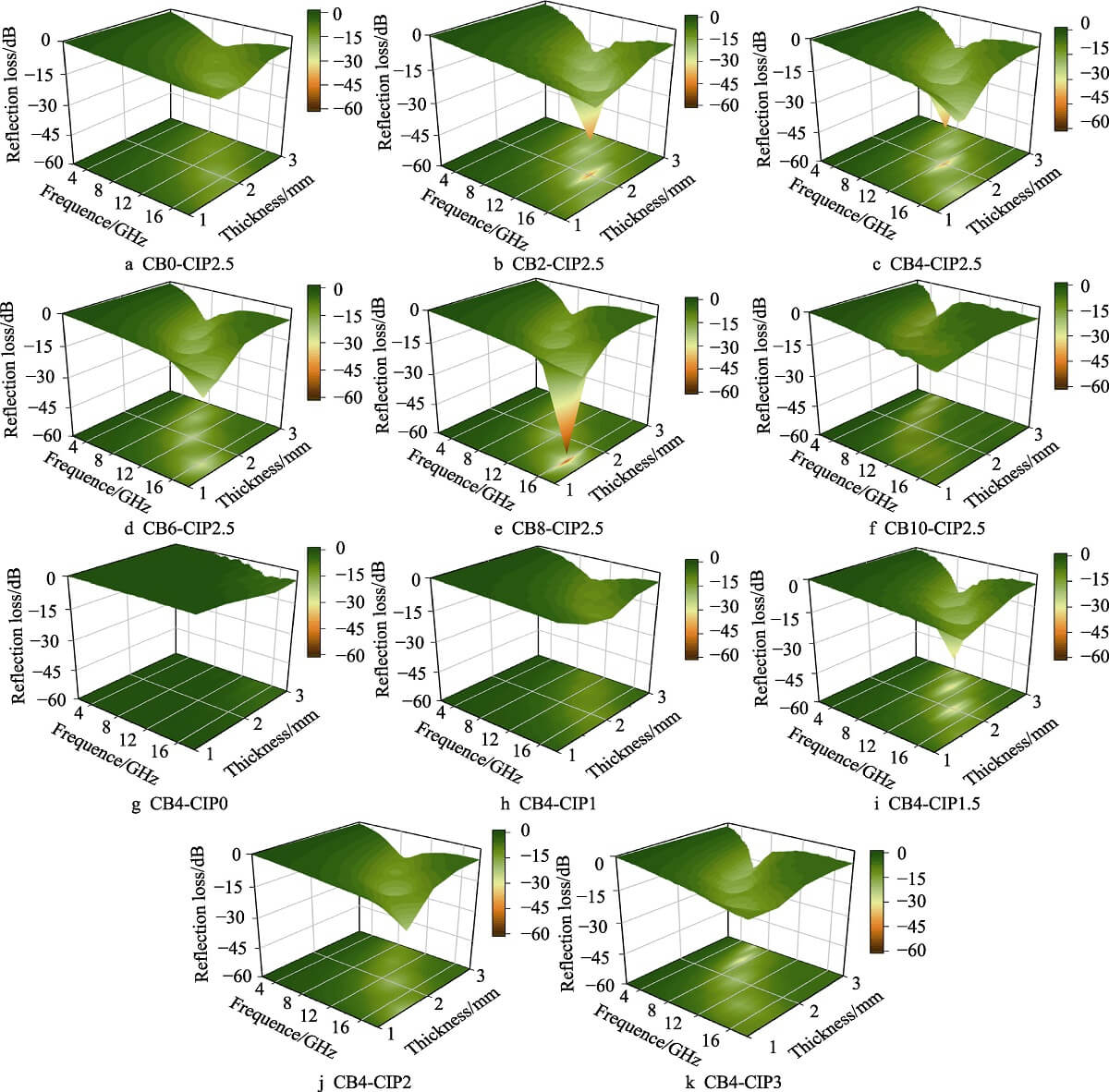

圖11 不同厚度吸波涂層的反射損耗三維圖

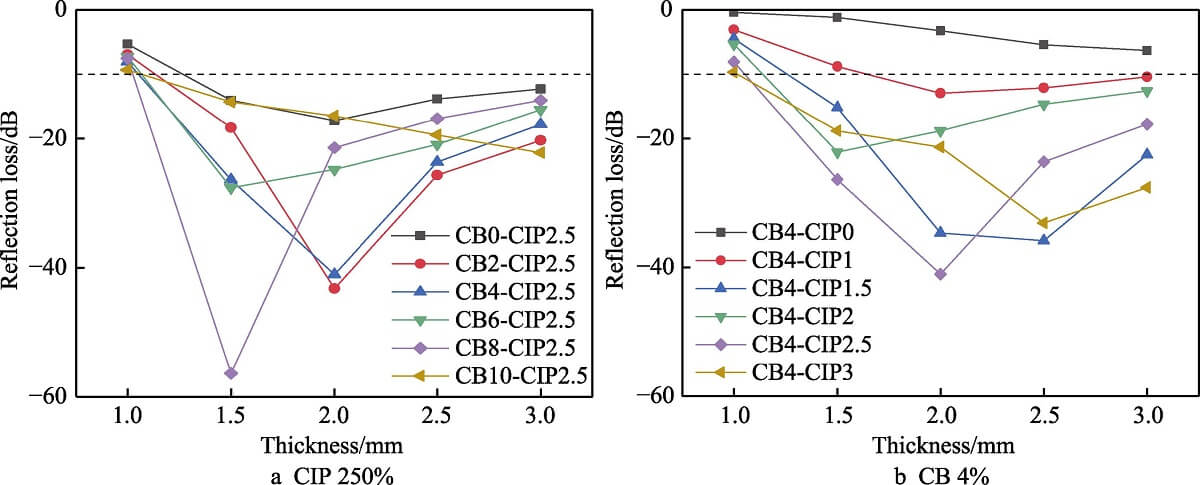

圖12 反射損耗峰值

圖13 不同厚度涂層的帶寬（<–10 dB）

通過圖10—13 對吸收帶寬（<–10 dB）以及峰值的比較，綜合制備過程中的材料特性，最終選擇4%炭黑、250%羰基鐵粉作為材料，制備的涂層厚度為2mm 時，在9~18 GHz 的吸收率在90%以上，并且峰值出現在12.5 GHz 左右，峰值約為–40 dB。分析材料的吸波機理可知，電磁波垂直入射到涂層表面，大部分被吸波劑的涂層進行損耗，小部分在界面發生反射。由圖6 和圖9 所示損耗角正切大小可知，炭黑/羰基鐵粉復合材料的磁損耗角正切遠大于介電損耗角正切，材料的能量轉換主要是由磁損耗為主，介電損耗為輔。磁損耗的損耗機制主要是依賴于磁滯損耗、共振、渦流損耗等機制，增大電磁波散射[21]。介電損耗主要是通過炭黑粒子對電磁波的反射和散射，以及炭黑和羰基鐵粉之間的界面極化[33]。將電阻型損耗機理的炭黑和磁損耗機理為主的羰基鐵粉復合能夠產生相互作用，二者適量地混合能夠有效減少炭黑和羰基鐵粉的團聚，形成復合導電網絡，有利于電子躍遷，并使得涂層內部產生界面極化，改善了復介電常數和復磁導率，提高阻抗匹配，使其利于吸收電磁波，提高電磁波的吸收帶寬和峰值。當其中某一成分過高或單一成分吸波時，容易產生團聚現象，形成渦流效應強烈的傳導電流，降低涂層阻抗匹配，從而影響吸收效果。

3 結論

1）單純的炭黑或羰基鐵粉的吸波效果較差，吸收頻帶較窄，不適合作為最終的吸波材料應用。

2）通過確定炭黑/羰基鐵粉的配比，獲得更好的吸波效果。當炭黑含量增加時，材料的介電屬性得到加強，吸波效果有明顯提升，在炭黑的質量分?jǐn)?shù)為4%時，吸波效果最好。進一步提高炭黑含量，吸波性能降低，整個過程反射損耗峰值逐漸向左移動。當羰基鐵粉含量增加時，材料的吸波性能提高，在羰基鐵粉質量分?jǐn)?shù)為250%時達到最大，進一步提高羰基鐵粉含量，材料的吸波性能降低，整個過程中反射損耗峰值逐漸左移。因此，最終選擇4%炭黑和250%羰基的鐵粉作為材料，其整體的吸波性能較好。

3）通過仿真分析不同厚度的吸波涂層對吸波性能的影響，本文設計的涂層厚度為2 mm，吸波帶寬（<–10 dB）覆蓋9~18 GHz，達到了寬頻吸收微波的性能。
