殘余奧氏體和鐵素體會(huì)同時(shí)存在嗎？

如何區(qū)別殘余奧氏體和鐵素體？

今天咱們就這2個(gè)問(wèn)題來(lái)進(jìn)行一些討論。關(guān)于第一個(gè)問(wèn)題，答案是肯定的，TRIP鋼通常就會(huì)同時(shí)存在殘余奧氏體和鐵素體，且殘余奧氏體在顯鏡下面表現(xiàn)會(huì)更亮一些。

未變形TRIP鋼組織，鐵素體+馬氏體+殘余奧氏體

在一些特殊情況下，也會(huì)有殘余奧氏體和鐵素體會(huì)同時(shí)存在：

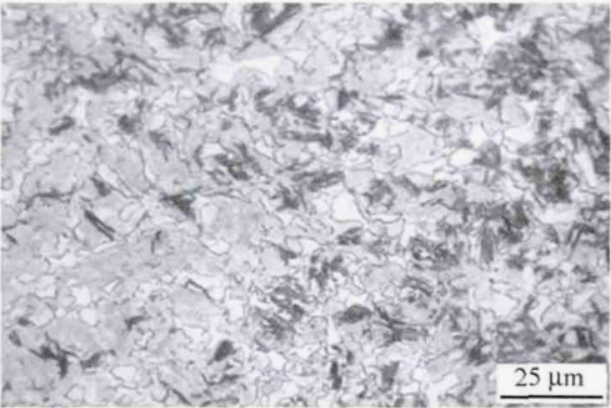

1）欠熱淬火：亞共析鋼在溫度不夠或者保溫時(shí)間不足的情況下，會(huì)存在一些未溶鐵素體，理論上奧氏體化的那部分中會(huì)存在含碳量偏高的情況，淬火后則可能留下殘余奧氏體。如45鋼760℃加熱保溫25min水淬后的顯微組織形貌，為未溶鐵素體+馬氏體+殘余奧氏體。

2）低碳鋼滲碳淬火：表層是高碳馬氏體，可以出現(xiàn)碳化物和殘余奧氏體組織;心部是低碳馬氏體，可能出現(xiàn)鐵素體組織。不過(guò)這兩種組織的不在同一位置，不存在需要區(qū)分的問(wèn)題。

鐵素體和殘余奧氏體的鑒別

材料及熱處理方式?jīng)Q定了組織狀態(tài)，當(dāng)存在疑問(wèn)的時(shí)候，我們應(yīng)當(dāng)首先考慮材料種類及熱處理方式，了解正常情況下是何種組織狀態(tài)。然后再考慮材料及工藝過(guò)程是不是異常，對(duì)應(yīng)處理。大多數(shù)情況就能夠應(yīng)對(duì)了。

單從組織形態(tài)上講，也能進(jìn)行一些分別：亞共析鋼淬火件中存在的鐵素體大致有三種形態(tài)：未溶鐵素體、塊狀或網(wǎng)狀先共析鐵素體，顏色都較白亮。未溶和塊狀鐵素體具有明顯的邊界，往往存在于馬氏體針葉夾角的空白區(qū)域內(nèi)。網(wǎng)狀或半網(wǎng)狀鐵素體沿原奧氏體晶界分布，比較細(xì)。殘余奧氏體沒(méi)有明顯的邊界線，其形狀隨馬氏體針葉分布的形狀而變化，顏色比鐵素體稍暗。
