  2. 輸電線路雷擊對臨近管道產生的電磁干擾
    2023-08-04 15:31:19 作者:陳玉亮,沈佳園等 來源:腐蝕與防護 分享至:











    國民經濟發展對能源需求量的劇增,促使高壓輸電工程和油氣管道輸送工程建設也得到了突飛猛進的發展。由于路由的限制,高壓輸電線路與埋地油氣管線接近或交叉的現象日趨普遍,高壓輸電線路對埋地管道產生不可避免的電磁干擾。目前,國內外學者對正常工況和單相故障工況下高壓輸電線路的干擾評估及緩解辦法已進行了較多研究。

    高聳的輸電線路遭受雷擊時產生的雷擊電流會漫流到附近鋼制油氣管道上或因電磁耦合效應產生較高的感應電壓,這會對管道產生更為強烈的電磁干擾,目前關于這方面的研究多集中于雷擊燒蝕特征、機理,干擾防護措施討論、干擾規律研究等,而關于雷擊電流對管道干擾風險評估的研究相對較少。

    雷擊電流是一種高能量脈沖多頻電流,會危害工作人員的人身安全、擊穿管道防腐蝕層,甚至會造成管壁熔傷,具有較高的安全風險。然而,雷擊電流干擾影響的評估工作由于其暫態、高幅值和寬頻的特性變得復雜,尚處于探索階段,且存在以下難點:

    1. 雷擊導致人身安全的風險評價主要參考IEEE Std 80-2013,IEC 60479-1: 2018和IEC 60479-2: 2019等標準,但這些標準提供的評價方法和指標存在差異;而雷擊導致的防腐蝕層擊穿和管壁熔傷風險評價暫無針對性的技術規范或標準。

    2. 評估流程和方法較少且不系統,缺乏專門的風險評價和防護的技術規范;

    3. 關于雷擊輸電線路對管道產生電磁干擾的影響因素仍缺乏系統的研究和梳理總結。



    為此,國家管網集團浙江省天然氣管網有限公司、浙江浙能天然氣運行有限公司和上海天然氣管網有限公司的技術人員系統梳理了雷擊輸電線路對臨近金屬管道電磁干擾的評估方法和指標;同時采用加拿大SES公司的CDEGS數模模擬軟件,依據相應的風險評價指標,結合現場實際案例對雷擊狀況下人員安全風險、管道防腐蝕層和管體損傷風險進行了評價,希望為同行提供借鑒參考。


    NO.1

    雷擊電磁干擾的評價

    盡管在特定輸電桿塔發生雷擊并導致臨近管道產生電弧的概率極小,但其潛在后果嚴重,風險不容忽視。雷擊電流可能導致人員電擊危險、設備設施損傷,持續的電弧可能導致管壁熔化引發管道災難性故障。以下將對雷擊干擾下人員安全風險、管道防腐層損傷、管體損傷風險的評價辦法進行介紹。

    1

    人員安全風險評價



    雷擊干擾下,臨近管道工作人員存在接觸、跨步等電擊危險,人員受到的電擊危害主要取決于電流大小和通電時間。與輸電線路穩態、故障態干擾電流不同,雷擊電流的脈沖電流峰值更大、持續時間更短,對應的人員安全電壓限值也發生改變。目前,國內外對于雷擊導致人身安全的風險評價多參考IEEE Std 80-2013和IEC/TR 60479等相關標準。

    對比IEEE Std 80和IEC/TR 60479系列標準可知,IEC/TR 60479細化地考量了人員阻抗、耐受電流及電流路徑的影響,且對于持續時間不超過10 ms的瞬態電流的電擊危害也進行了考慮,因此該標準的適用范圍更廣。常見雷擊波形為2.6/50 μs瞬態波形,其持續時間小于10 ms,為此雷擊下人員電擊危害的安全評估應采用IEC/TR 60479。國標GB/T 13870.2-2016《電流對人和家畜的效應 第2部分:特殊情況》取標IEC/TR 60479,其效能為等同采用。

    雷擊電流人員安全標準限值采用GB/T 13870.2-2016標準規定限值即左手到雙腳電流路徑下心室纖維性顫動電流閾值,如圖1所示。圖1中曲線C1以下為無心室纖維性顫動危險;C1以上到C2為心室纖維性顫動危險小(概率達5%);C2以上到C3為心室纖維性顫動危險中等(概率達50%);C3以上為心室纖維性顫動危險大(概率大于50%)。其他電流路徑下雷擊電流人員安全標準限值應參考表1中的心臟電流系數進行修正。

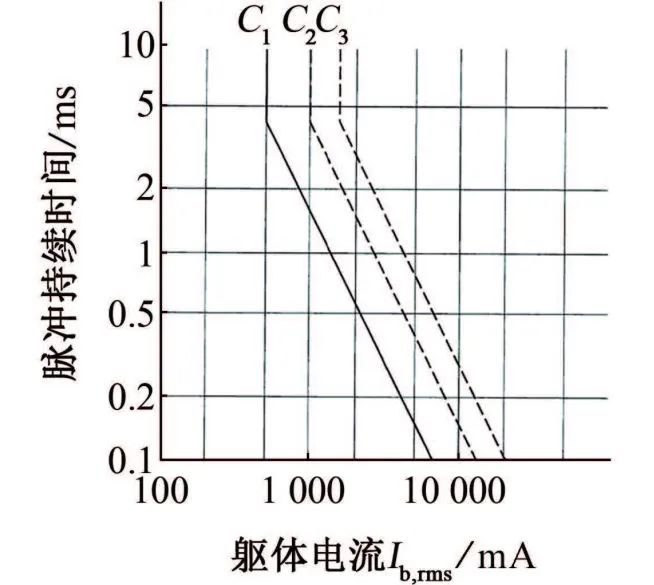

    圖1 脈沖持續時間小于10 ms時心室纖維性顫動電流閾值

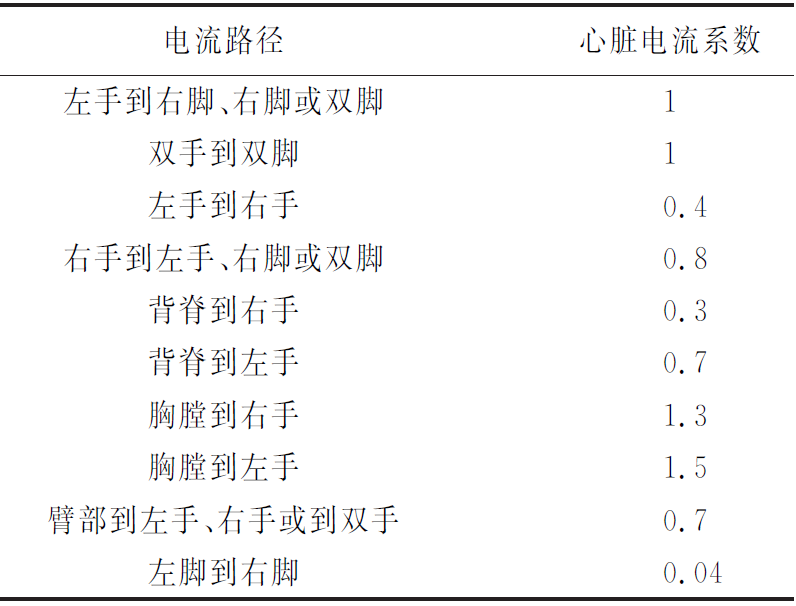

    表1 不同電流路徑的心臟電流系數

    2

    管道防腐蝕層損傷評價



    對一定厚度防腐蝕層施加電壓后,其束縛的電子在電場的作用下得到加速,并與其他原子碰撞釋放出更多電子,從而導致“雪崩”效應使防腐蝕層被擊穿。防腐蝕層電氣擊穿是個復雜的現象,取決于電場強度,防腐蝕層厚度、均勻性等。有文獻指出引起聚乙烯防腐蝕層介電擊穿的電壓(防腐蝕層耐受電壓)為厚度與防腐蝕層電氣強度的積分值。擊穿防腐蝕層需要的峰值電壓比雷擊電流、輸電線路故障電流引起的瞬態脈沖電壓更高。通常,隨著電壓持續時間的減少,擊穿防腐蝕層所需電壓增大。還有文獻給出防腐蝕層瞬態擊穿電壓為穩態電壓的2.5倍。

    此外,各標準還給出了漏點電火花檢測電壓的計算辦法,以判斷管道防腐蝕層質量。事實上,電火花撿漏電壓僅表征了針孔、縫隙、金屬夾雜的空氣耐受擊穿電壓或一定厚度防腐蝕層的電氣強度,該強度與防腐蝕層電氣強度存在一定差異。各標準中的防腐蝕層電火花檢漏電壓值小于防腐蝕層電氣強度值,鑒于兩者的差異,在最新標準NACE SP 0177-2019中關于防腐蝕層耐受電壓限值相關內容已刪除。為此,本工作推薦采用2.5倍的防腐蝕層電氣強度計算雷擊下防腐蝕層耐受電壓,正常穩態電壓下常見防腐蝕層的電氣強度見表2。

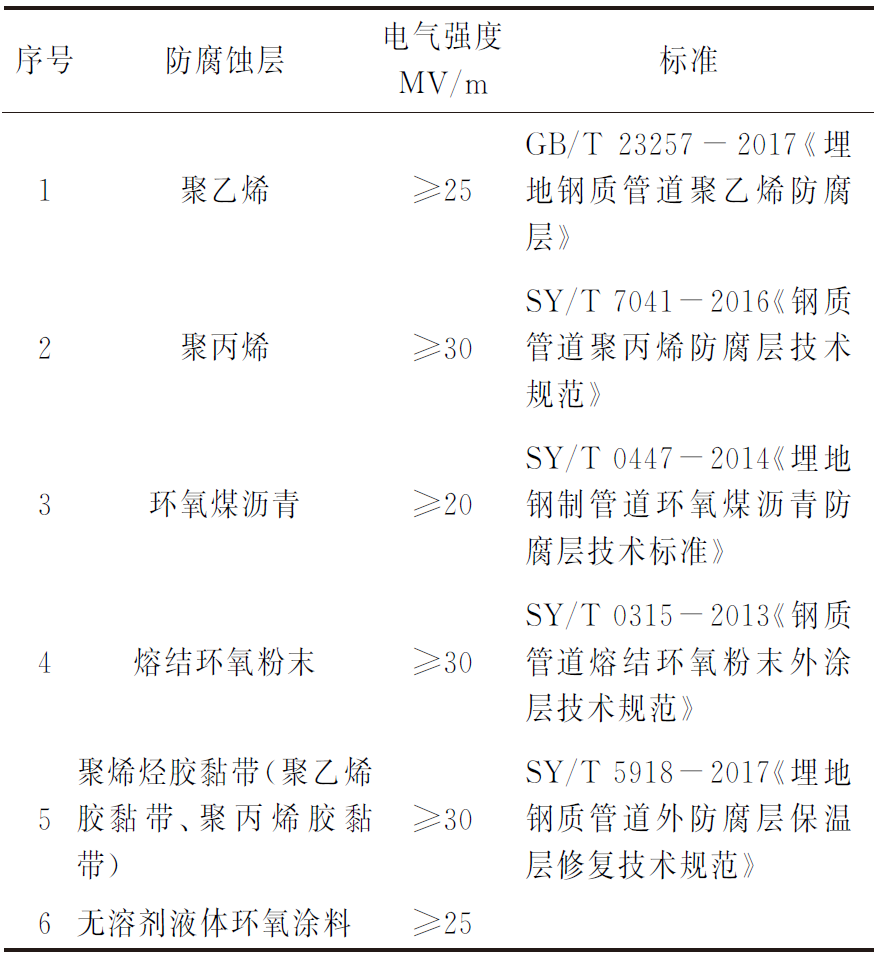

    表2 正常穩態電壓下常見防腐蝕層的電氣強度

    3

    管道損傷安全評價



    為了確保管道免于電弧風險,管道與電力線塔基礎或接地系統任何部分之間必須保持足夠的間隔,即安全間距。俄羅斯標準RD 34.21.122—1987指出該安全距離與土壤電阻率密切相關:土壤電阻率ρ≤100 Ω·m時,安全間距為5米;100 Ω·m<ρ≤1000 Ω·m時,安全間距為5~14米。

    國內標準GB 50057—2010《建筑物防雷設計規范》給出的接地裝置與管道安全間距D的計算公式為:D=0.4Z(Z為塔桿瞬態阻抗),且D不得小于3米。GB/T 50698—2011《埋地鋼質管道交流干擾防護技術標準》給出了不同輸電電壓等級下接地體與管道的安全間距。

    事實上,雷擊電流不僅會使注入點附近土壤形成體積型離子化區域即發生“體積擊穿”,還會在擊穿梯度更低的遠處土壤中形成“離散弧形通道”,使得安全間距成倍增大。針對該弧形通道,MOUSA給出了更為保守的安全間距計算公式,簡稱Mousa公式:

    式中:E0為土壤離子化電場強度,取值300 kV/m;Eb為土壤的擊穿電場強度,取值50 kV/m。

    對于安全間距內管道,加拿大電力協會(簡稱CEA)認為只有當塔桿與管道間存在持續的電弧時才會引起管道的電損害。基于實驗室土壤箱和現場試驗結果,CEA建立了雷電持續電弧距離D′(cm)與塔桿地電位升V(kV)間的線性回歸公式:V=5.801+0.0703 D′。

    對于安全間距以外的管道應考慮雷擊塔桿引發的閃絡電弧影響,管道位于閃絡電弧距離范圍時,管道存在電弧風險。為此,CEA也給出閃絡引起的最大電弧距離D"(cm)與塔桿地電位升間的線性回歸公式:V=18.01+0.1082 D″。

    基于以上安全間距,可實現管道受雷擊電流損傷風險定性評估,即當安全間距大于土壤離子化距離時,結合CEA回歸公式并考慮閃絡電弧風險;安全距離小于土壤離子化距離時,應按CEA回歸公式確定安全距離。

    為定量評估管道受雷擊干擾風險,有研究發現,管道融蝕區損傷情況與流入管道電流即雷擊電流存在較好的擬合關系,從而得到了管道雷擊電損傷定量評估公式:

    式中:T為管壁燒蝕深度,mm;U2為雷擊下管道干擾電壓均值有效值,V;Eb取值為750 kV/m。

    基于該回歸公式,可實現管道損傷定量風險評價,為管道安全提供參考。




    NO.2

    案例分析

    01

    雷擊電磁干擾模型

    受地域空間的受限,某輸電線路的一座鐵塔位于3根管道區域的中間,輸電線路與管道相對位置如圖2所示。管道A、B、C距塔桿接地最小間距分別為21.88米、8.47米和20.58米。為評估管道受雷擊電磁干擾風險,采用CDEGS軟件的HIFREQ和FFTSES模塊以及SESCAD建模工具,建立了管道受雷擊電磁干擾的數值模型,從人員安全、防腐蝕層完整性及管體損傷三個方面進行了風險評估。利用FFTSES模塊可實現對雷擊電流的傅里葉轉化,計算并得出觀測點位置處管道接觸電壓、防腐蝕層耐受電壓隨時間曲線等。

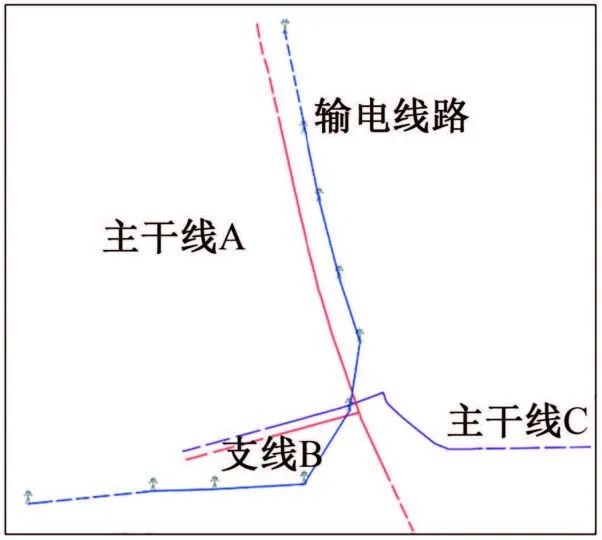

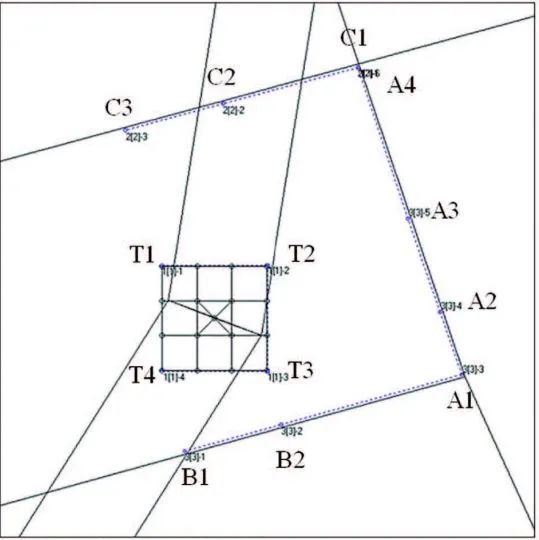

    圖2 輸電線路與管道相對位置示意圖

    雷擊電磁干擾影響主要分為塔桿接地雷擊電流阻性干擾及避雷線雷擊電流感性干擾。阻性、感性干擾影響因素主要為輸電線路、避雷地線和塔桿接地參數。輸電鐵塔基座空間有限,為降低鐵塔接地電阻,本工程塔桿接地采用閉合環型網格加垂直接地形式,塔桿接地設計圖如圖3所示。

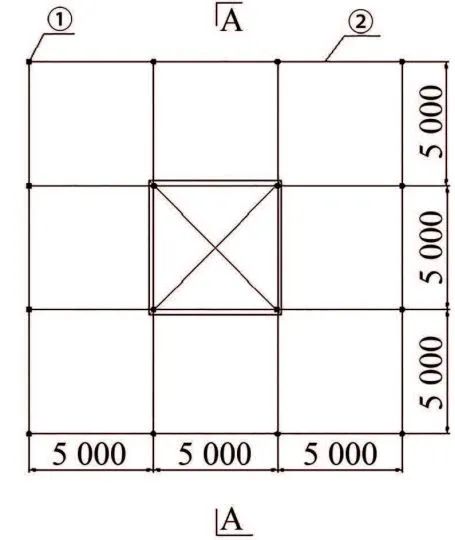

    (a) 俯視圖

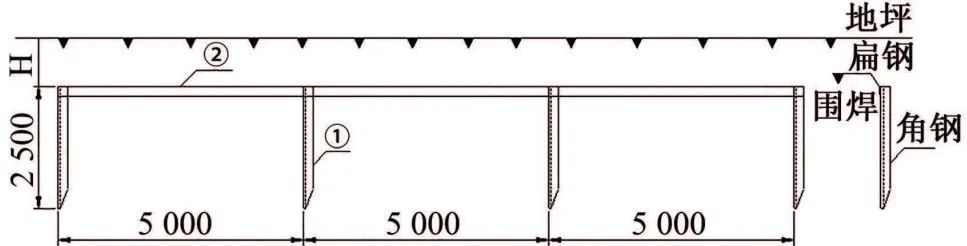

    (b) A-A剖視圖

    圖3 塔桿接地設計圖

    雷擊電流經塔桿避雷線和塔桿接地后逐級衰減,大約經過5個檔距后(約2 km)基本可以忽略不計;80%~90%雷擊電流經雷擊點塔桿接地釋放,少部分雷擊電流沿避雷線向兩側塔桿傳播。為加快數值模擬計算,結合實際工程情況對塔桿地面上方結構進行了簡化處理,保留避雷線,避雷線與接地連線,確保雷擊電流導流、散流分布下阻性耦合、感性耦合的計算;在電磁干擾計算模型中,共設置了11根塔桿(雷擊點兩側各5個)。建模時將塔基間連接線和水平接地扁鐵等效為圓鋼,輸電線路的避雷地線、塔桿接地等參數見表3,簡化后模型見圖4,在塔桿接地系統四周、塔桿接地與管道垂直最近點及特征點位置設置觀測點。

    表3 避雷地線及塔桿接地系統模型計算參數表

    (a) 主視圖

    (b) 俯視圖

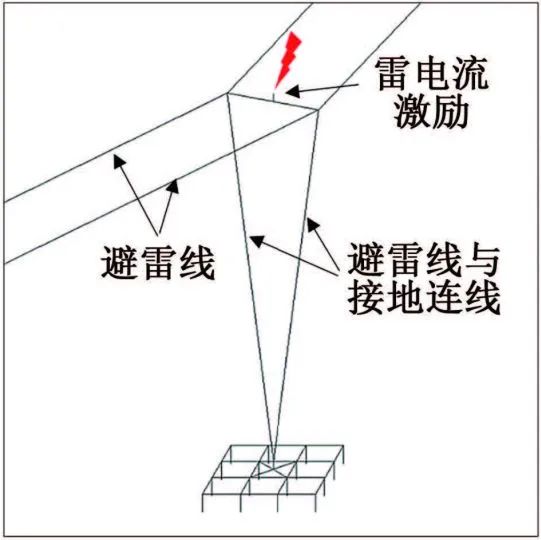

    圖4 雷擊電磁干擾簡化模型

    GB/T 50064-2014《交流電氣裝置的過電壓保護和絕緣配合設計規范》指出雷擊沖擊試驗和防雷設計中與實際雷擊電流波形最接近的等效數學模型為雙指數模型。為更加真實反映雷擊電流雷擊輸電桿塔的響應,本工作參考該標準也采用雙指數函數模型進行雷擊電流等值計算。標準雷擊電流波形(波頭時間/半波時間)為2.6/50 μs,雷擊電流幅值取值為100 kA,持續時間為100 μs。為此,雷擊電流表達式為:

    I(t)=104775.3×(e-14790.18·t-e-1877833·t)

    本案例中涉及3根管線,其中主干管線A與支線B電連通,埋深2米,設計壓力6.0 MPa;主干管線C埋深4米,設計壓力4.0 MPa。主干管線A與支線B管道規格為ф813 mm×15.9 mm;主干管線C管道規格為ф813 mm×12.7 mm。計算模型中,管道電阻率取值0.135 Ω·m,相對磁導率取值300,管道防腐蝕層為厚度3 mm的3PE,面電阻率為100 kΩ·m2。土壤為單層土壤。根據管道、塔桿接地系統埋深情況測試了0.5~5.0 m深處土壤電阻率,其值為28.5~80.2 Ω·m。計算時,土壤電阻率選取中間值(50 Ω·m)。

    02

    風險評估結果

    1

    人身安全風險



    人員受接觸、跨步電壓電危害時,回路電阻為人體內阻與腳-大地接觸電阻之和。其中:接觸回路中總電阻為人體內阻+1.5ρ(ρ為土壤電阻率,Ω·m),跨步回路中總電阻為人體內阻+6.0ρ。根據GB/T 13870.1給出的人體內阻統計表,本案例中人體內阻取值為500 Ω。為此,人員接觸電擊危害回路總阻值為575 Ω,跨步電擊危害回路總阻值為800 Ω。雷擊塔桿后,管道沿線特征點位置處人員接觸電壓、跨步電壓如圖5所示。

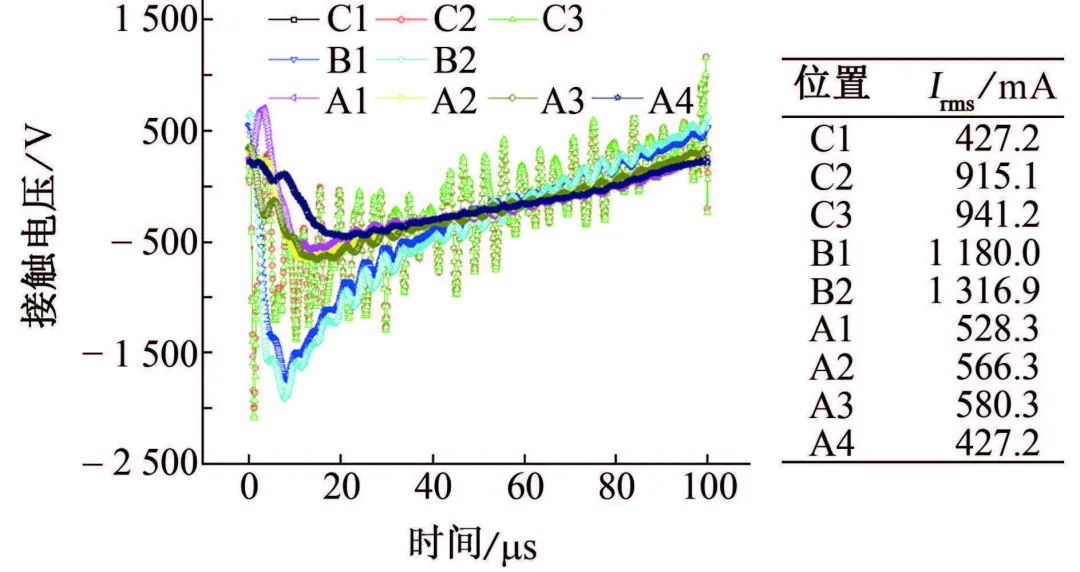

    (a) 接觸電壓

    (b) 跨步電壓

    圖5 接觸電壓、跨步電壓與時間的曲線

    從圖5可以看出:接觸、跨步電壓隨時間逐漸衰減,距雷擊桿塔接地距離越遠,接觸電壓、跨步電壓峰值越小,人體回路電流越小,人員觸電風險減小。基于接觸電壓、跨步電壓與人體回路電阻計算流經人體回路均值電流有效值Irms的公式如下:

    式中:Rb為與人體電阻串聯后回路總電阻阻值,Ω;Vb為人體電壓(接觸電壓或跨步電壓),V。

    結果表明,雷擊干擾下管道特征位置B2處接觸電壓、跨步電壓峰值均最大,流經人體內的電流也最大,接觸電壓引起的人體電流為1316.9 mA,跨步電壓引起的人體電流為251.8 mA。

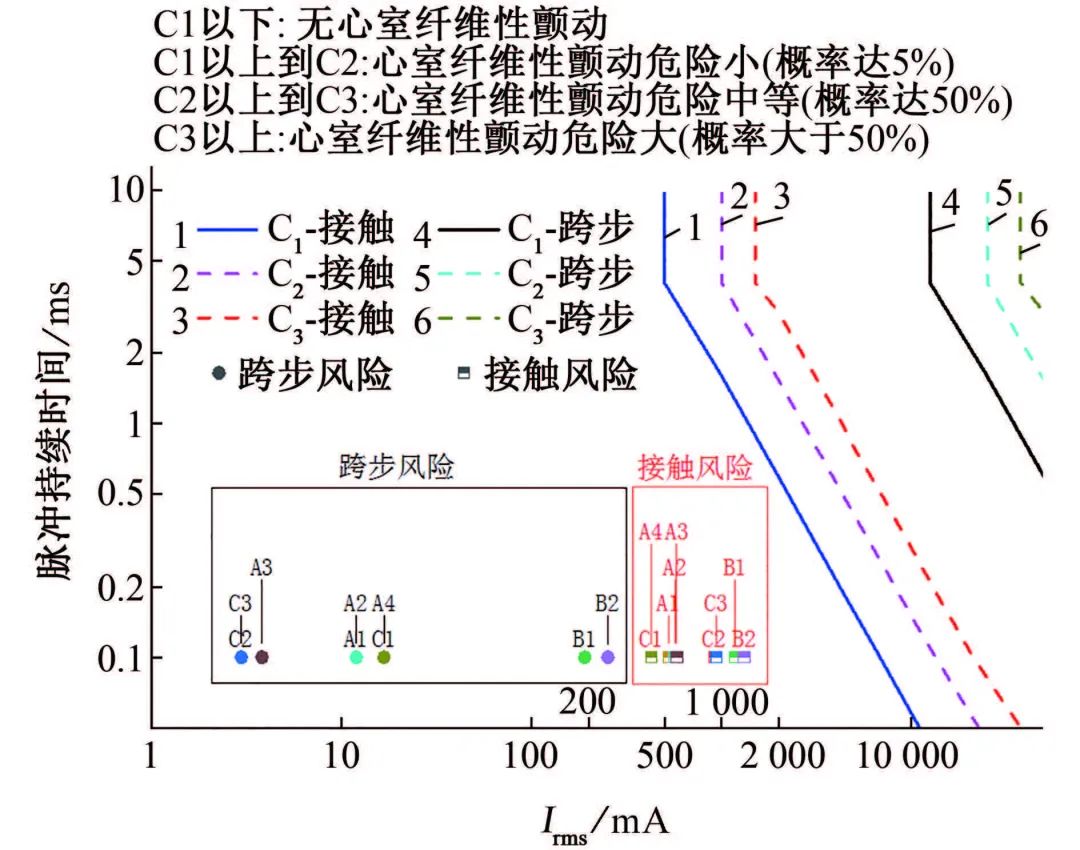

    管道沿線不同位置人員電安全風險情況如圖6所示,可以看出雷擊干擾下管道距桿塔接地最近特征點位置處流經人員人體的均值電流遠小于心室纖維性顫動閾值、均位于C1以下,人員無心室纖維性顫動風險,人員電危害風險小。

    圖6 人員人身安全風險評價圖譜

    2

    防腐蝕層損傷風險



    圖7為雷擊干擾下管道特征觀測點位置防腐蝕層耐受電壓分布,可以看出防腐蝕層耐受電壓峰值(2090 V)遠小于3PE層電氣絕緣強度(25 MV/m),防腐蝕層被雷擊電流擊穿的風險小。

    圖7 雷擊干擾下管道防腐蝕層耐受電壓分布

    3

    管體損傷風險



    基于上小節中防腐層損傷風險可以看出,管道防腐蝕層受雷擊擊穿風險小,理論上此時3PE層保護下的管道發生雷擊電損傷風險也小。考慮到管道防腐蝕層可能存在劃傷、過薄甚至漏點等情況,雷擊干擾下管道損傷風險評估仍參考安全間距定性評估辦法與定量評估辦法進行。

    土壤電阻率取值為50 Ω·m,Sunde離子化半徑取值5.66 m,根據Mousa公式計算得到Mousa離子化距離為11.4 m。圖8為塔桿接地系統地電位升圖譜,圖9為管道特征點位置管地電位。

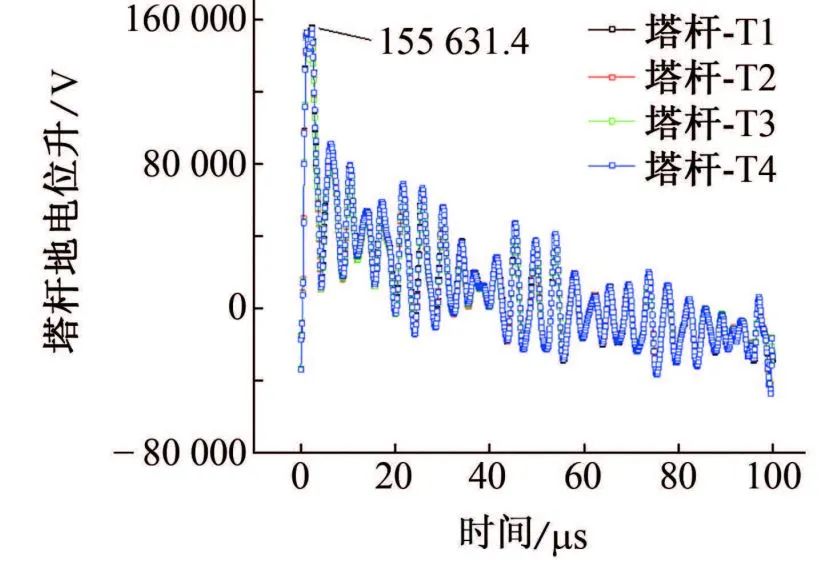

    圖8 塔桿接地系統地電位升

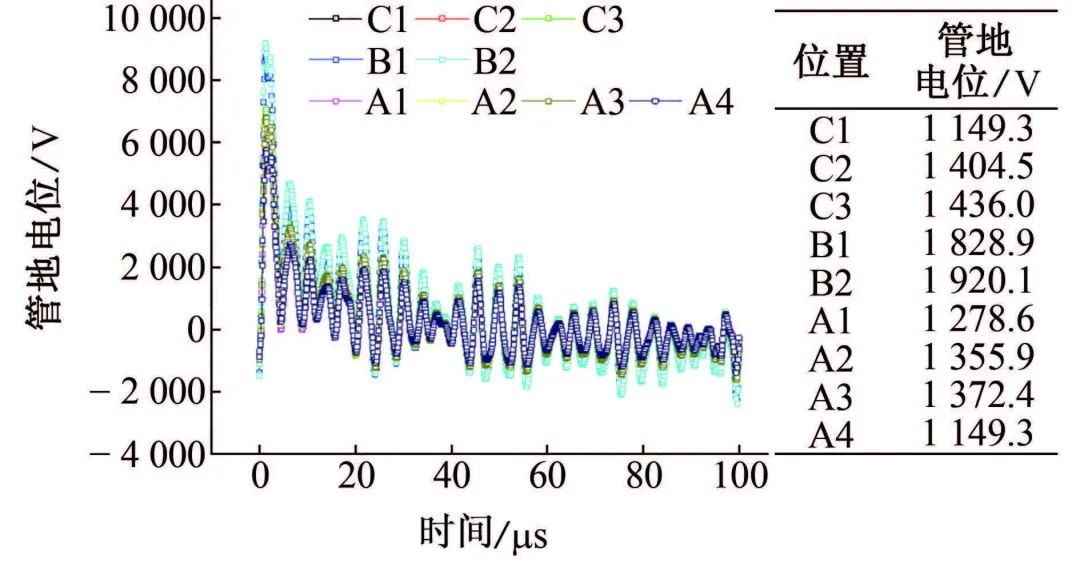

    圖9 管道特征點處管地電位

    根據塔桿地電位升峰值,計算得到持續電弧間距為2.13 m、閃絡電弧距離為1.27 m;根據管地電位峰值與管道雷擊電損傷定量評估回歸公式,計算得到各觀測點位置管道雷擊損傷深度。管道風險評估結果如表4所示。可知管道觀測點均位于Sunde離子化距離外,但B2點位于Mousa離子化距離內,基于塔桿電位升和CEA關于持續電弧、閃絡電弧距離評估辦法對管道安全距離進行了評估,觀測點均滿足安全間距要求,其雷擊損傷風險小;基于CEA燒蝕數據回歸方程得到的定量腐蝕評價結果,顯示其引起的最大燒蝕深度為0.14 mm(0.88%壁厚),滿足管道安全運行強度要求。

    表4 管體損傷風險結果


    結論

    從人員安全、防腐蝕層完整性、管體完整性三方面梳理了雷擊干擾下管道風險評估辦法,并獲得了雷擊干擾管道風險定性、定量評估準則,基于建立的安全評價準則對某現場實際案例的雷擊干擾風險進行了評價,得到的主要結論如下:

    (1) 人員安全評價建議參考GB/T 13870.2-2016《電流對人和家畜的效應 第2部分:特殊情況》規定的可容許的心室纖維性顫動限值評估;管道防腐蝕層完整性評估中防腐蝕層的耐受電壓應小于2.5倍的防腐蝕層電氣絕緣強度電壓值;管體完整性評價應先基于安全間距的定性評估準則進行評估,對不滿足安全間距的定性準則的管道,應開展管體損傷的定量評估,評估管道運行安全。

    (2) 依據建立的雷擊電流對管道電磁影響的風險評價指標,本案例中,人身安全風險、管道防腐蝕層擊穿風險和管壁電弧熔傷風險均低于評價指標限值,管道安全風險低。
