Cr12鋼是高碳高鉻型冷作模具鋼的代表性鋼號之一。含有極高量（質量分數）的C：2.00%~2.30%和Cr：11.00%~13.00%，是屬于萊氏體鋼，所以有很高的淬透性、淬硬性和耐磨性，淬火變形小，但當碳化物不均勻時，變形量多向性且不規則，它的組織不良是其主要缺點。不均勻的碳化物很難用熱處理方法改善，除非改用粉末冶金法制造。Cr12鋼沖擊韌度差，導熱性和高溫塑性也差，熱加工時要注意加熱和鍛造工藝。

該鋼也是國際通用的冷作模具鋼之一，但近來逐漸被更優秀的鋼種如Cr12MoV、Cr12Mo1V1或基體鋼所取代。主要用于要求高耐磨受沖擊負荷較小的冷沖模工作零件（凸模凹模）、冷擠壓模的凹模等，由于具有明顯的有點和缺點，使用收到一定限制。

一、化學成分

化學成分（質量分數，%）

二、物理性質

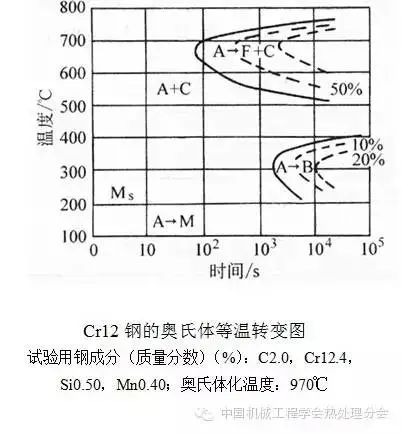

臨界溫度

三、熱加工

熱加工

四、熱處理

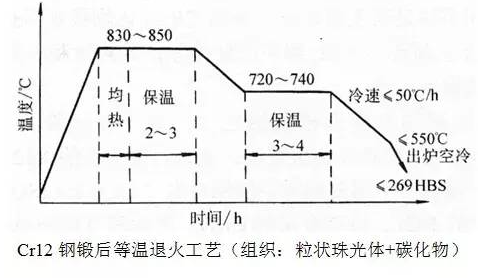

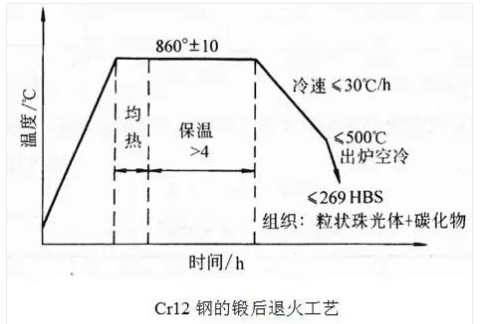

（1）預先熱處理

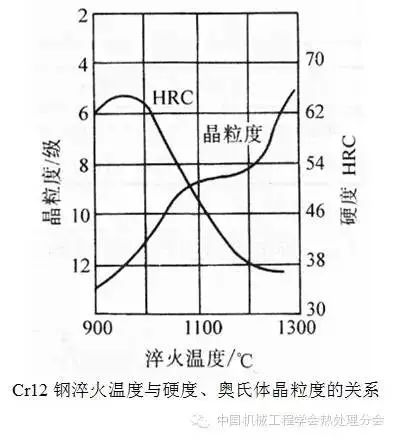

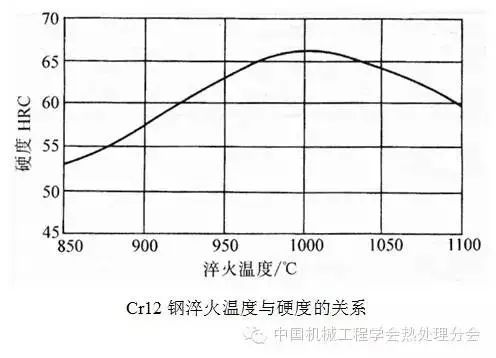

（2）淬火

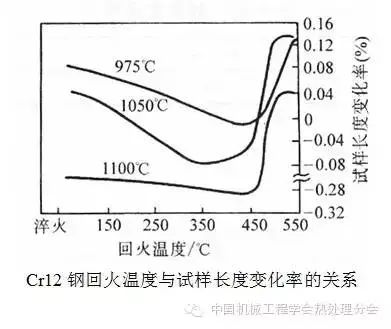

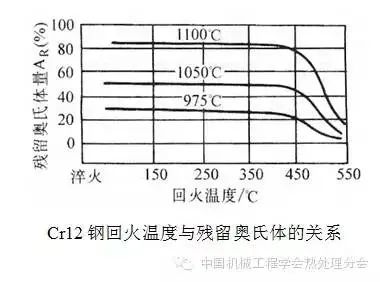

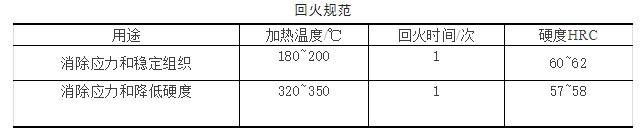

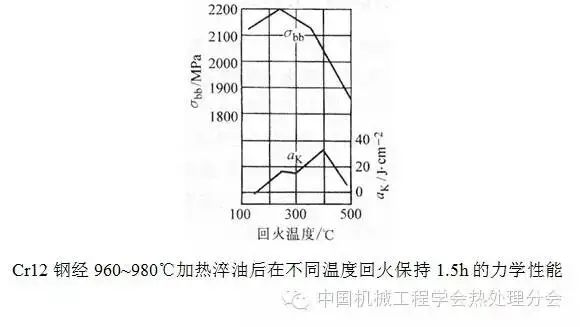

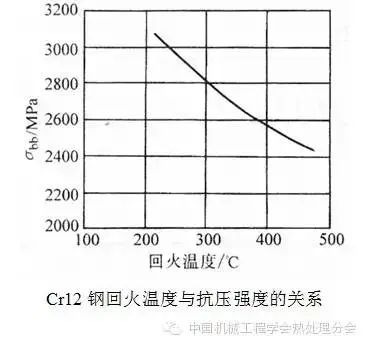

（3）回火
