Nb元素含量對U-Nb合金顯微組織和比熱容的影響
2024-04-23 16:49:31
作者：段麗美，袁自立，高瑞，楊振亮，李冰清，褚明福 來源：理化檢驗物理分冊
分享至：
3結論
(1)由不同Nb元素含量的淬火態U-Nb合金的顯微組織形貌可知，U-2Nb中存在大量粗針狀馬氏體，隨著Nb元素含量的增加，馬氏體逐漸變細、變小，最終形成了等軸晶組織。

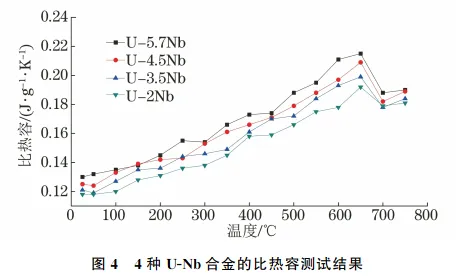

(2)當溫度為室溫至650℃時，U-Nb合金的比熱容隨著溫度上升而逐漸增大。當溫度超過650℃時，因U-Nb合金發生相變，其比熱容顯著下降。U-2Nb、U-3.5Nb、U-4.5Nb合金的相組成轉變為α+γ1，U-5.7Nb合金的相組成轉變為γ1。
免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。
相關文章
無相關信息
官方微信
《腐蝕與防護網電子期刊》征訂啟事
- 投稿聯系：編輯部
- 電話：010-62316606
- 郵箱：fsfhzy666@163.com
- 腐蝕與防護網官方QQ群：140808414
點擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點擊數：9037
腐蝕與“海上絲綢之路”
點擊數：7224
