研 究了3種硅氧烷水解液pH值對AZ31B鎂合金表面微弧氧化/硅氧烷復合涂層表面結構及耐蝕性能的影響規律。通過恒壓方法在硅酸鹽電解液體系中制備微弧氧化涂層，隨后調節硅氧烷水解液的pH值，通過浸漬的方法在微弧氧化涂層表面形成硅氧烷涂層。采用掃描電子顯微鏡（SEM）、Image-J圖像分析法、測厚儀、表面粗糙度儀、接觸角測試儀和電化學工作站研究了涂層表面的微觀形貌、孔隙率、厚度、粗糙度、疏水性以及耐蝕性能。
Highlight 1 與MAO涂層相比，微弧氧化/硅氧烷復合涂層顯著修復了MAO涂層表面的微孔與缺陷，并賦予了涂層疏水性，能夠有效減緩腐蝕介質的滲入，提高MAO涂層的腐蝕防護性能。 2 硅氧烷水解液的pH值影響硅氧烷對微弧氧化表面的封孔情況，進而影響復合涂層的耐蝕性能。3種硅氧烷相比，pH值為6的KH-570水解液對MAO涂層有最好的封閉效果，制得的復合涂層有最好的耐蝕性能。
論文圖片 MAO涂層的表面形貌

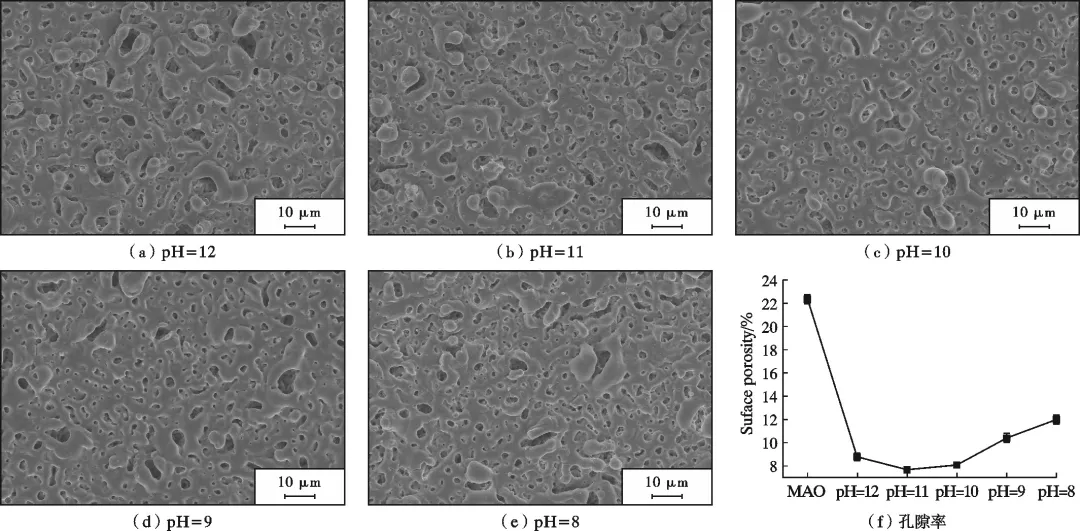

不同硅氧烷水解液pH值下制備的MAO/KH-550復合涂層的表面形貌及孔隙率
不同硅氧烷水解液pH值下制備的MAO/KH-792復合涂層的表面形貌及孔隙率

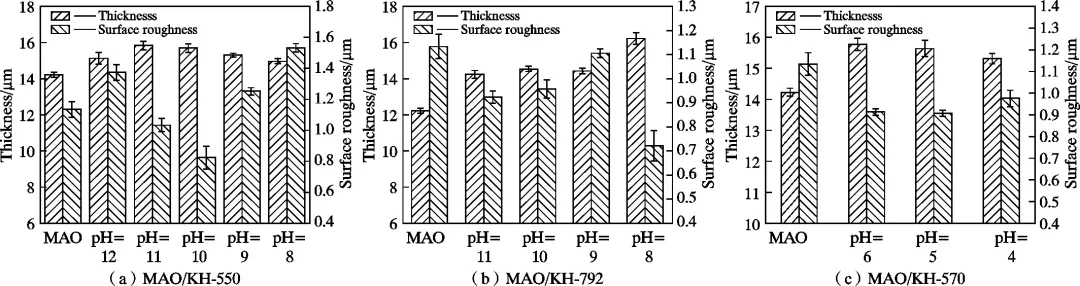

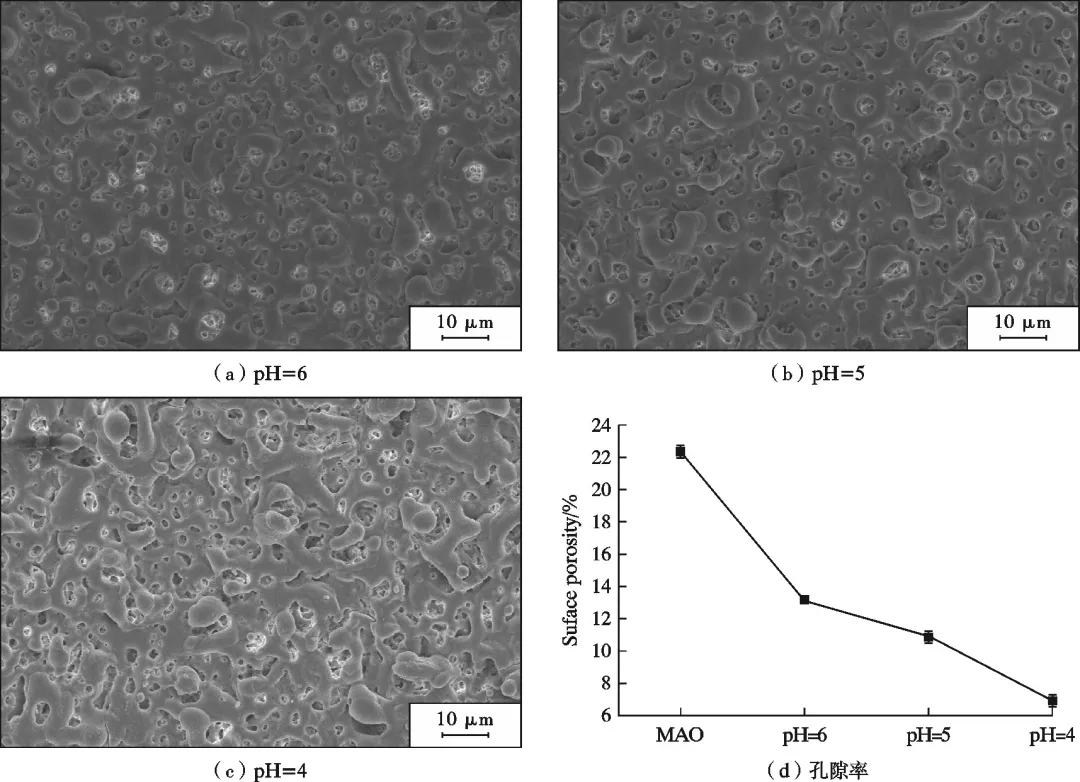

不同硅氧烷水解液pH值下制備的MAO/KH-570復合涂層的表面形貌及孔隙率 不同硅氧烷水解液在不同pH值下制備的MAO/硅氧烷復合涂層的厚度和粗糙度

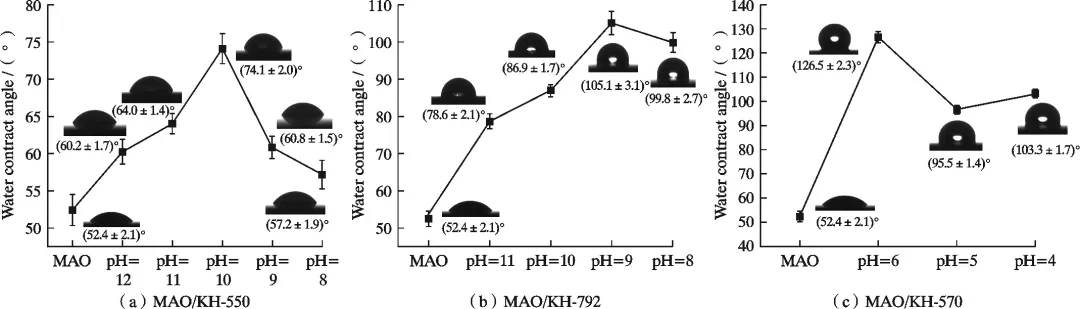

不同硅氧烷水解液在不同pH值下制備的MAO/硅氧烷復合涂層的水接觸角

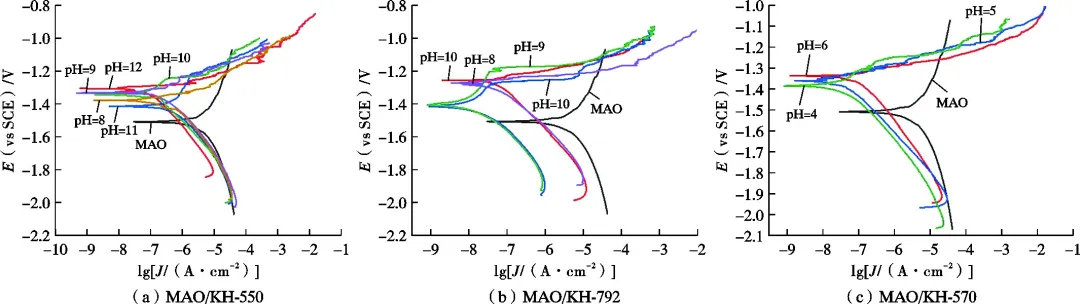

不同硅氧烷水解液在不同pH值下制備的MAO/硅氧烷復合涂層的動電位極化曲線
表格數據 MAO涂層與不同硅氧烷水解液在不同pH值下制備的MAO/硅氧烷復合涂層的Tafel極化參數
免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。
官方微信
《腐蝕與防護網電子期刊》征訂啟事
- 投稿聯系：編輯部
- 電話：010-62316606
- 郵箱：fsfhzy666@163.com
- 腐蝕與防護網官方QQ群：140808414
“海洋金屬”——鈦合金在艦船的
腐蝕與“海上絲綢之路”
