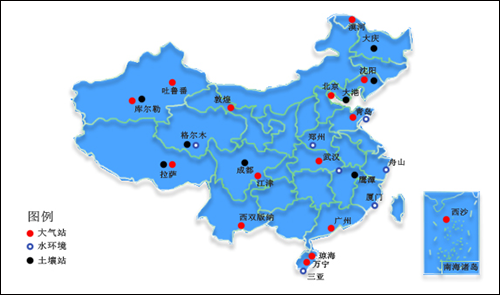

平臺站網分布圖

   一、試驗站簡介

    三亞海洋環境試驗站（簡稱“三亞站”，原榆林海水腐蝕試驗站）隸屬于中國船舶重工集團公司第七二五研究所，始建于1958年，是我國最早設置的一批海水腐蝕試驗站之一，也是國防環境試驗研究中心和海洋腐蝕與防護國防重點試驗室的海水腐蝕試驗站之一。三亞站位于海南島南端三亞市，與“天涯海角”相鄰，（東經109°15′，北緯18°18′）屬于南海中部海域，為中熱帶海洋氣候，極具我國南海海區的海洋環境特征：氣溫、水溫高，季節溫差小；日照時間長，陽光幅射強烈；海生物（含細菌）一年四季生長旺盛。

    三亞站依托于中國船舶重工集團公司第七二五研究所，其主要功能為：

    進行深海海洋環境中材料（制品）的腐蝕、老化、污損、防護試驗研究；

    進行南海海洋環境中材料（制品）的大氣、飛濺、潮差、全浸及倉儲條件下的腐蝕、老化、污損及其防護表層海水試驗研究；

    進行室內模擬試驗、加速試驗研究；

    進行材料組織、成分與結構分析、化學分析；

    海生物污損測試。

    二、試驗站的最新照片

    圖1 三亞站全貌

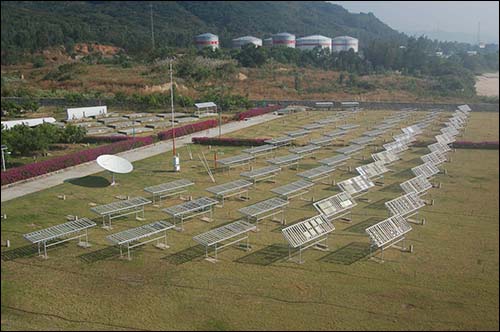

    圖2 海洋大氣暴曬試驗場

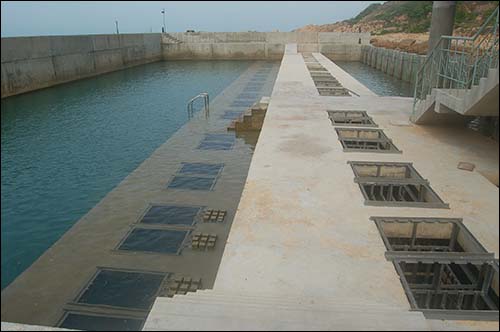

    圖3 海水全浸、潮差試驗平臺

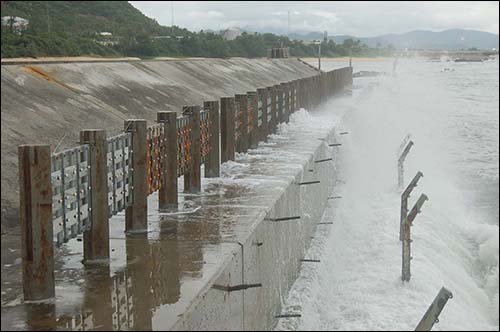

    圖4 海水飛濺試驗平臺

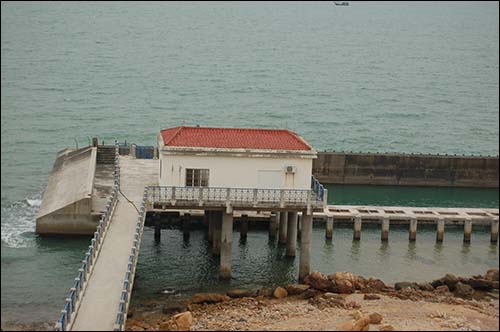

    圖5 海上倉儲實驗室

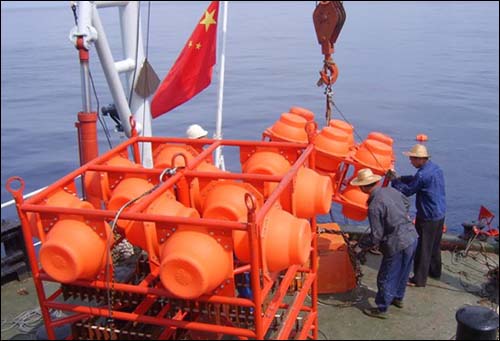

    圖6深海環境試驗裝置

    二、可對外提供的試驗及檢測服務目錄



序號	試驗及檢測服務項目名稱	設施或儀器設備情況	設施或設備照片	可提供的服務內容	可執行的國際、國內及行業或地方標準	具備的資質情況	服務典型案例
1	海洋大氣腐蝕、老化試驗	大氣暴曬場  5000m2 自動氣象站 1套 色差儀 1臺 光澤度儀 1臺 腐蝕坑深度儀3臺 2273電化學試驗站 1臺 三維視頻顯微鏡 1臺	圖2	腐蝕評價、老化評級、腐蝕防護評價	1）GB/T3681-2000 2）GB/T9276-1996 3）GB/T14165-2008 4）GB/T1766-2008 5）GB/T18590-2001 ……	1）CNAS 2）CMA 3）	“風電葉片大氣暴曬試驗”，雙瑞風電葉片有限公司選擇幾種常用和新型風電葉片材料及構件在三亞站開展耐候性試驗，三亞站主要為項目開展環境試驗、日常數據測試、性能評價等工作，部分數據將為風電葉片材料的國產化、設計選材、壽命預測等提供參考依據，對我國在沿海地區開發海上風電資源、提供清潔環保能源具有重要的意義。
2	海水全浸腐蝕、老化、污損、防護試驗	海水全浸試驗平臺  120m2 海水環境因素測試儀 2套 色差儀 1臺 光澤度儀 1臺 腐蝕坑深度儀3臺 2273電化學試驗站 1臺 三維視頻顯微鏡 1臺	圖3	腐蝕評價、老化評級、腐蝕防護評價、防污評價	1）GB/T6384-2008 2）GB/T5370-2007 3）GB/T15748-1995 4）GB/T18590-2001 5）GB/T5776-2005 6）GB/T14165-2008 7）GB/T1766-2008 ……		“船用管路材料焊縫強度及耐蝕性比較分析”，對銅合金B10、B30，鈦合金TC4和TA2海水管路材料以及他們的焊接接頭的力學性能和耐海水腐蝕性能進行了比較。銅合金和鈦合金管材焊接接頭的力學性能和耐海水腐蝕性能都超過了基材本身，同時焊接接頭與基材間不會發生電偶腐蝕，為該廠修造船時應用新材料和新工藝的選擇提供了依據， 更重要的是直接推動了該廠現場焊接新工藝在造船過程中的使用，也為艦船海水管路塢修期間的修補提供有力的技術保證。
3	海水潮差區腐蝕、老化、污損、防護試驗	海水潮差試驗平臺  120m2 海水環境因素測試儀 2套 色差儀 1臺 光澤度儀 1臺 腐蝕坑深度儀3臺 2273電化學試驗站 1臺 三維視頻顯微鏡 1臺	圖3	腐蝕評價、老化評級、腐蝕防護評價、防污評價	1）GB/T6384-2008 2）GB/T5370-2007 3）GB/T15748-1995 4）GB/T18590-2001 5）GB/T5776-2005 6）GB/T14165-2008 7）GB/T1766-2008 ……		“艦船用高壓氣瓶耐蝕性試驗”，為解決艦船高壓氣瓶的腐蝕問題，研發了一種新型的耐腐蝕的高壓氣瓶，但這種新型的高壓氣瓶究竟能不能達到實際的使用要求需要進一步的實海檢測，三亞站為該項目開展一種新型高壓氣瓶及其材料在潮差區耐腐蝕性能的實海檢測，跟蹤檢測氣瓶涂層的老化情況及基體材料的腐蝕情況，對涂層的失效和基體的腐蝕做進一步分析。
4	海水飛濺區腐蝕、老化、防護試驗	海水飛濺試驗平臺  60m2 海水環境因素測試儀 2套 色差儀 1臺 光澤度儀 1臺 腐蝕坑深度儀3臺 2273電化學試驗站 1臺 三維視頻顯微鏡 1臺	圖4	腐蝕評價、老化評級、腐蝕防護評價	1）GB/T6384-2008 2）GB/T5370-2007 3）GB/T15748-1995 4）GB/T18590-2001 5）GB/T5776-2005 6）GB/T14165-2008 7）GB/T1766-2008 ……		“橋梁支座產品海洋環境暴露試驗”，橋梁支座產品是橋梁的重要部分，雙瑞特種裝備有限公司通過對橋梁支座產品材料在三亞海洋環境下進行耐腐蝕性試驗，以對比其材料的腐蝕性能優劣，三亞站為該項目開展橋梁支座產品及大型結構件在海洋大氣、飛濺條件下暴露試驗，提供海洋大氣環境因素數據及海水環境因素數據，綜合分析評價橋梁支座產品及大型結構件海洋大氣、飛濺環境下耐腐蝕性能。
5	海洋環境倉儲試驗	海水全浸試驗平臺  80m2 海水環境因素測試儀 1套 色差儀 1臺 光澤度儀 1臺 腐蝕坑深度儀3臺 2273電化學試驗站 1臺 三維視頻顯微鏡 1臺	圖5	腐蝕評價、老化評級、腐蝕防護評價
6	深海海洋環境中材料（制品）的腐蝕、老化、污損、防護試驗研究；	深海環境試驗裝置  多套 海水環境因素測試儀 1套 色差儀 1臺 光澤度儀 1臺 腐蝕坑深度儀3臺 2273電化學試驗站 1臺 三維視頻顯微鏡 1臺	圖6	腐蝕評價、老化評級、腐蝕防護評價、防污評價
7	腐蝕性能檢測與服務	鹽霧試驗箱 旋轉沖刷腐蝕試驗機 深海腐蝕與防護模擬試驗裝置 島津EHF-EV100KN疲勞試驗機 德國High Res掃描電化學及局部交流阻抗測試系統 高低溫濕熱交變試驗箱 飛濺腐蝕試驗箱 GID腐蝕防護模擬軟件 Matlab數值計算、建模、圖形處理及仿真平臺	圖7~11	材料或構件的點蝕、縫隙腐蝕、晶間腐蝕、沖刷腐蝕及電偶腐蝕試驗； 實驗室加速全浸、間浸、鹽霧、電偶腐蝕及模擬其他介質的室內加速浸泡試驗； 材料的電化學性能測試； 材料的應力腐蝕及腐蝕疲勞與拉伸試驗‘ 材料和構件的耐蝕性評價、失效分析及工程使用安全評估	GB/T10125 GB/T19746 GB/T15748 GB/T4334 GB/T17897 GB/T15970 …		2011年1月，中船重工七0七所九江分部在某項裝備的設計中，考慮到材料的匹配使用，急于了解有關材料在海水中的腐蝕電位，我們根據已積累的資料，向該所提供A3、3C、 316L等材料在我國不同海域的腐蝕數據，并就其設計提出了一些建議，確保了裝備設計研制的進度。
8	微觀組織、成分及結構分析	德國萊卡DMI5000M金相顯微鏡 德國蔡司ULTRA55場發射掃描電鏡+能譜儀 日本精工SPA400掃描探針顯微鏡 HJYLABRAM激光拉曼光譜儀 德國布魯克D8ＡＤＶＡＮＣＥX-射線衍射儀 Nicolette 870傅里葉紅外變換光譜儀	圖12-16	金相分析 表面形貌、微區成分及端口形貌分析 顯微區域元素分析 表面結構分析	相關國家標準		2012年某型船在常規塢修期間更換了其關鍵設備用彈簧，出塢后在短期使用中發生斷裂，使船用關鍵設備不能使用，造成該船停航，進行緊急維修。我部應該基地要求，對斷裂的彈簧進行了失效分析，利用多種分析檢測手段和試驗手段分析失效彈簧的材質、成分、力學性能以及其耐蝕性能，結果表明：彈簧斷裂的主要原因是其成分不合格，彈簧用材的碳含量較標準增加，成分發生偏差，造成彈簧材料韌性下降。
9	生物污損測試	污損生物附著力測試設備	圖17-19	藤壺及幼蟲的全候期室內繁殖、培養和附著試驗； 貽貝培養和附著試驗； 石莼孢子培養和附著試驗； 硅藻培養和附著試驗；

設施設備照片

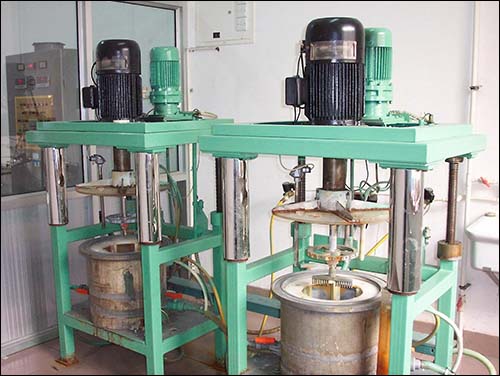

圖7旋轉沖刷腐蝕試驗機


圖8 深海腐蝕與防護模擬設備

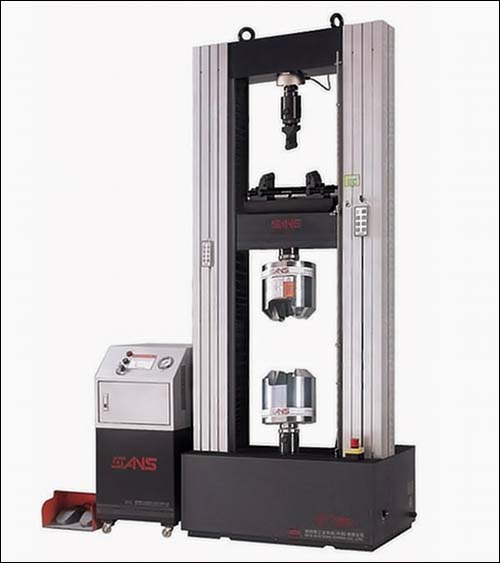

圖9 CMT萬能試驗機

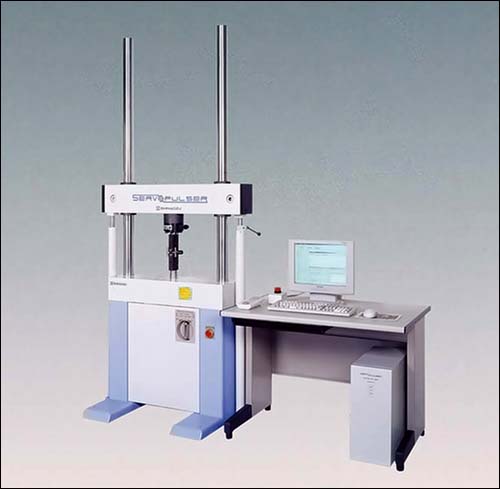

圖10 島津疲勞試驗機

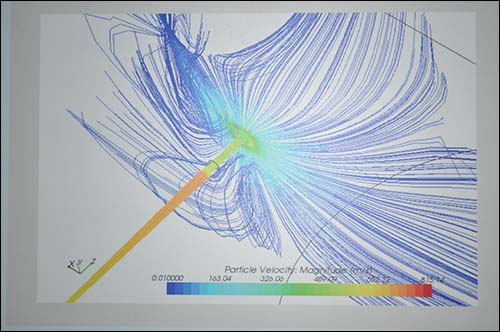

圖11 數值模擬研究

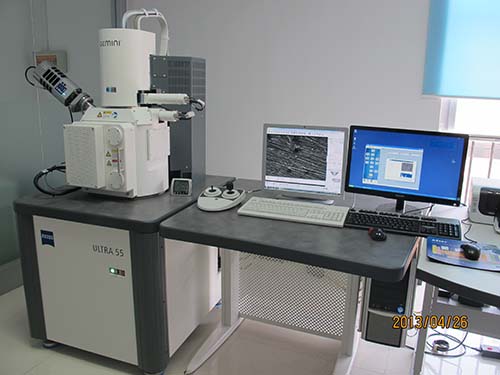

圖12 場發射電鏡

圖15 掃描探針顯微鏡

圖17 藤壺幼蟲培養

圖18 貽貝培養

圖19海生物附著力測試設備
