軍港混凝土結構鋼筋防腐涂層技術的創新點

　　2008年9月，“軍港混凝土結構鋼筋防腐涂層技術研究”鑒定會在北京召開，對該項目進行了鑒定，創新點如下：

　　（1）研制的鋼筋常溫固化防腐涂料，以雙酚A型環氧為涂料的主基料，通過脂肪族縮水甘油醚型環氧對其進行共混改性，用改性芳香胺作為固化劑，使鋼筋-涂層-混凝土界面之間在應力作用下具有優異的附著力和柔韌性，較好地滿足了工程現場制備鋼筋混凝土結構的技術要求。

　　（2）通過優選玻璃鱗片材料，并進行表面改性，使涂層鋼筋的握裹力和防腐性能高于相關國家標準規定的要求。

　　與涂層鋼筋用環氧粉末涂料相比，該涂料室溫固化，節約能源。該涂料配套體系施工工藝簡便，便于現場使用。涂層具有優異的硬度、耐磨性和抗沖擊性能，提高了儲運和施工過程中的抗破損能力。

　　2008年3月委托中國科技情報所進行查新，國內外未見有相關文獻或專利報道。2009年9月申請“國家發明專利”（申請號：200910170006.2）。

實際應用結果

　　該涂料生產原料立足國內，生產工藝可行，產品性能穩定可靠。目前，在海軍湛江保障基地某碼頭改造、任丘煉油一廠改造工程、日照本漿廠污水處理排海工程等項目上使用該涂料。使用部位涉及沿海環境下管溝蓋板、混凝土內的鋼質污水管線、鋼筋混凝土管道支架中的鋼筋等。

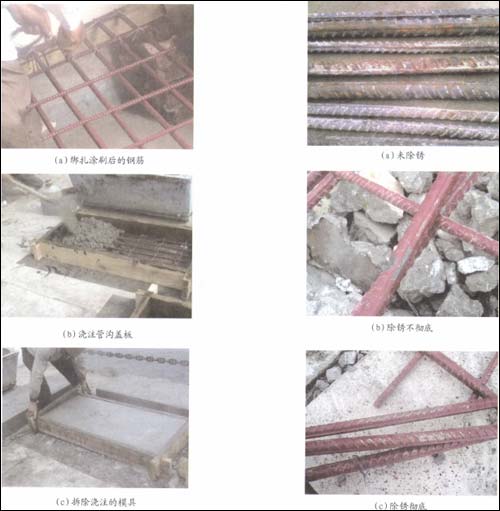

　　圖1、2為涂料在海軍湛江保障基地某碼頭使用和使用一年后的鋼筋銹蝕情況。

　　該涂料在碼頭緊臨海邊的管溝蓋板中實際使用一年，經劈開蓋板檢查，發現鋼筋表面涂層未見任何變化，敲開涂層后發現涂層下鋼筋依舊光亮。


圖1（左）軍港混凝土結構鋼筋防腐涂料使用情況   圖2（右）管溝蓋板使用一年后期中鋼筋的銹蝕情況

　　用戶回訪顯示，混凝土結構鋼筋防腐涂料具有以下特點：

　　（1）對施工方法無特殊要求、刷涂、輥涂均可；

　　（2）涂膜干燥較快，一天可刷兩道；

　　（3）涂料附著力優良，耐磨耐沖擊性能優異，在混凝土的回填和振搗過程中，經檢查沒有發現漆膜的破損現象；

　　（4）涂層附著力優良，有一定延展性，可以滿足一定的彎制加工需要；

　　（5）該涂料性能穩定可靠，性價比高。管溝蓋板使用兩年多后沒有出現混凝土開裂、內部鋼筋銹蝕的情況。結果表明，此項成果為解決海洋環境下鋼筋混凝土結構內部鋼筋的防腐蝕問題提供了有效的技術方法，還可廣泛應用于海岸港口工程，也可推廣應用于使用融雪劑和鹽堿地區的公路、橋梁等混凝土建筑。

　　本項目獲2009年度中國腐蝕與防護學會科技進步獎二等獎。

 2/2   首頁 上一頁 1 2
