緩蝕效果評估試驗

　　2005年4-12月，秦山三期委托蘇州熱工研究院對自配緩蝕劑的緩蝕效果進行評估。蘇州熱工研究院選用了國內三大知名廠家的緩蝕劑與秦山三期自配緩蝕劑進行對比試驗，以碳鋼（ASTM  Al06  GR.B）為試驗材質，試驗包括不同溫度（85℃、65℃、45℃、30℃、10℃）、不同水質（三期除鹽水、三期生活水、從三期不同冷卻水系統取的冷卻水）、不同藥品濃度配比、不同PH值條件（9-11）等等。試驗采用靜態掛片、動態試驗和極化曲線相結合的方法，共進行了20多組腐蝕速率/緩蝕率對比試驗，30多組極化曲線。

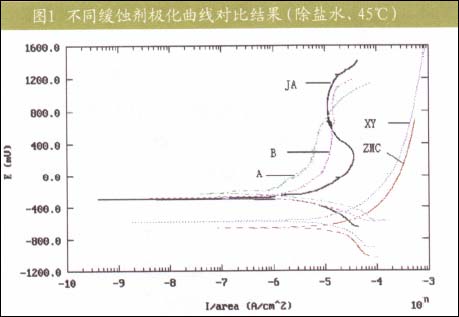

　　試驗結果表明自配緩蝕劑的腐蝕率均小于0.075mm/a，滿足GB50050-2007的要求，參見表l.在試驗條件下，自配緩蝕劑的緩蝕效果，均優于其他幾種用于比對的緩蝕劑產品。圖1為除鹽水、45℃下的極化曲線圖，其他試驗條件下的極化曲線也相似。圖中A為秦山三期自配緩蝕劑、B為某實驗室自制藥劑、UA、XY、ZMC分別為國內三大知名廠家產品。

現場應用情況

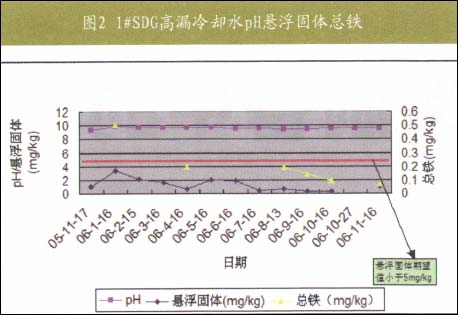

　　自2002年運行以來，秦山三期14個冷卻水系統中有13個一直使用自配緩蝕劑，系統水質良好，其中l#機組備用柴油機高溫冷卻水系統的水質參見圖2,其他系統的水質也均滿足控制要求。

　　特別說明的是，另外一個系統（1#機組冷凍水系統）在2005年以前一直采用鉻酸鉀作緩蝕劑，目的是與采用自配緩蝕劑的2#機組冷凍水系統的水質進行比較，以評價自配緩蝕劑的緩蝕效果。幾年來兩臺機組冷凍水系統水質良好，懸浮固體和總鐵濃度均滿足表2的控制要求。現場運行經驗和蘇州熱工研究院的試驗結果，均肯定了秦山三期自配緩蝕劑的緩蝕效果。

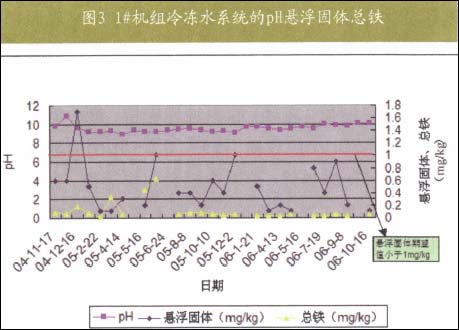

　　為了減少鉻酸鉀對運行人員和環境的影響，秦山三期決定2006年1月起，l#機組冷凍水系統改用自配緩蝕劑替代鉻酸鉀，并利用1月份機組大修的機會，完成了緩蝕劑的改型。緩蝕劑改型前后的水質參見圖3，從圖中可看出，系統的懸浮固體和總鐵濃度與之前采用鉻酸鉀時基本相同，均能有效的控制系統的腐蝕。


　　采用生活水為介質的廠房供暖系統，懸浮固體和總鐵的濃度比采用除鹽水為介質的系統高，但也基本滿是表2的控制要求。


　　秦山三期自配鉬系復合緩蝕劑，緩蝕性能良好，性價比高，自配緩蝕劑的價格只有納爾科公司生產的亞硝酸鹽型緩蝕劑N8338價格的三分之二。目前國內某核電站部分系統已用N8338替代磷酸鈉，以解決系統存在的水質超標等問題。秦山三期自配緩蝕劑不僅適用于重水堆核電站，也適用于壓水堆核電站和常規電廠的密閉循環冷卻水系統。秦山三期自配緩蝕劑將為其他電站在緩蝕劑選型方面提供一個新的選擇和參考。

　　2006年，秦山三期申請的專利項目“核電廠冷卻水系統用緩蝕劑”獲國家知識產權局受理。2008年8月，秦山三期自配鉬系復合緩蝕劑獲得發明專利證書。幾年來，根據蘇州熱工研究院的評估建議，同時結合系統的設計和水質情況，秦山三期不斷對冷卻水系統的化學控制工作進行優化：

　?。?）2006年，對緩蝕劑配方進行優化，適當放寬了緩蝕劑的濃度范圍，使系統的加藥量和加藥頻度更為合理，同時也有利于系統的運行和化學控制；

　?。?）2006年10月開始，用貯罐回收并復用備用柴油機系統檢修期間排出的冷卻水，以提高經濟性，同時減少亞硝酸鈉和乙二醇等的排放對環境的影響；

　　（3）2008年開始，將兩臺機組廠房供暖系統冷卻水由生活水改為除鹽水，以進一步降低系統的懸浮固體等含量，進一步降低系統的腐蝕速率。

　　本項目獲2007年度中國腐蝕與防護學會科技進步獎三等獎。

 2/2   首頁 上一頁 1 2
