成形機采用一些非常規的技術手段,實現了柔性陽極芯自動定位居中、導電焦炭粉密實填充和外包裹材料連續粘合成形功能,可靠地實現了MMO柔性陽極的連續成形生產,首次在國內實現了MMO柔性陽極的產品化和機械化生產。同時,柔性陽極包裹材料沒有采用國外產品的熱熔膠粘結方式,而是采用了非膠粘的物理粘合方式,粘結強度高,外觀美觀。粘結強度可以完全滿足柔性陽極的要求,用該機生產的MMO/Ti柔性陽極如圖3所示。

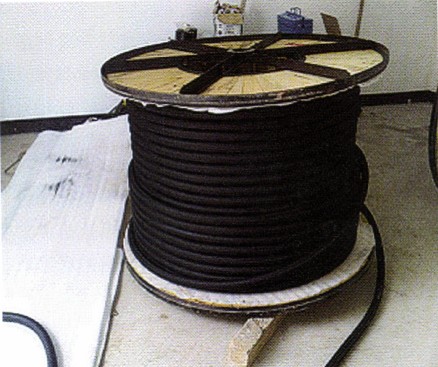

　　圖3MM0/Ti柔性陽極樣品圖

性能試驗


　　為了確定研制生產的柔性陽極可以滿足實際工程的大負荷輸出要求,并具有良好的穩定性,還進行了大負荷輸出的現場試驗。取1m額定輸出600mA/m的柔性陽極浸沒于3%的模擬海水中,以柔性陽極額定輸出一倍的輸出電流密度,持續一個月(圖4)。輸出數據見表1所示。


　　由表1數據可以看出,整個加強壽命實驗期間陽極輸出穩定,輸出電流和電壓沒有明顯變化,說明MMO柔性陽極產品的大電流壽命是可靠的。


　　除了上述大電流輸出實驗,還進行了裸管的埋地保護現場試驗。實驗結果表明,在接近200mA/m的輸出線電流密度下,在試驗期間，系統輸出穩定,保護電位均勻,同時,開挖檢查表明,陽極體包裹材料及結構基本無變化,完全達到了柔性陽極的性能設計要求。

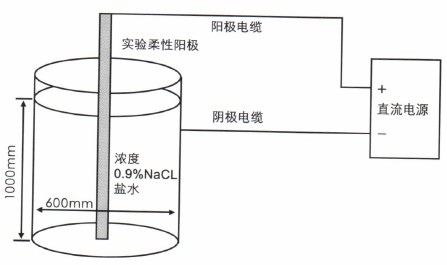

　　圖4 MM0柔性陽極大電流輸出實驗

結束語


　　通過大量的試驗和研究,北京碧海舟腐蝕防護工業股份有限公司成功地在國內率先獨立自主開發出了基于MMO/Ti的柔性陽極,并研制了柔性陽極生產線。通過試驗室和現場大電流密度實驗,證實了研制的MMO/Ti柔性陽極的實際使用性能可以完全滿足目前陰極保護項目的要求。為了進一步推動柔性陽極陰極保護技術的應用,北京碧海舟腐蝕防護工業股份有限公司還會進一步開發柔性陽極的配套產品和技術,以充分發揮柔性陽極的技術優勢,促進陰極保護技術在我國的發展。


　　(中國腐蝕與防護學會2010年科技進步一等獎)

 2/2   首頁 上一頁 1 2
