土壤電阻率在9月份開始升高,3月份達到最大,，隨后迅速下降,7月達到最低值。并與地層溫度的季節性變化規律表現出相關性,在全年高溫時段(7～10月),土壤電阻率出現最低值,低溫時段(1～5月)土壤電阻率出現最高值。


　　試驗管道保護電位測試


　　試驗在1^#加熱站、三面井、敖一聯等3個測試點采用斷電法測量管道保護電位。現場實測試驗管道陰極保護電位隨時間變化曲線如圖5所示。

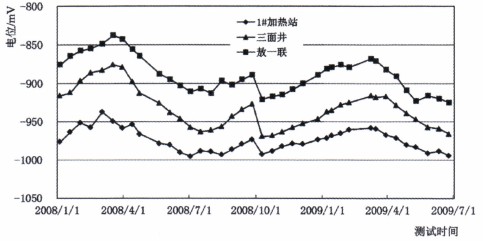

　　圖5管道不同位置陰極保護保護電位隨時間變化曲線

　　三個位置的陰極保護電位表現出相同的變化規律,最大值均出現在每年3月,最小值出現在每年7月。這與圖5所示土壤電阻率隨時間變化規律一致。圖中三條曲線在2008年10月發生突變,是因為此時為增加保護距離,將恒電位儀(通電點電位值)由-1.42V調至-1.46,使三個測試點管道的陰極保護電位均突然變小。


　　根據陰極保護標準,管道陰極保護斷電電位應保持在-1.25～-0.85V至之間,由圖5可知,三面井和1^#加熱站的保護電位在整個測試期間均達到有效保護范圍。管線遠端點敖一聯的保護電位測試結果在2008年3月高于-0.85V ,未達到保護范圍,在2008年10月調整通電點電位后,也全面達到有效保護范圍。


結束語


　　建議強制電流陰極保護系統中深井陽極地床的輔助陽極應全部安裝在最大凍土深度以下,且深度應大于40m。并在陰極保護設計時,保護距離的計算應予以考慮。


　　針對在運管道因冬季土壤凍結,管道保護距離變短,長距離管道的末端可能會出現保護不足的問題,建議加強長距離管道末端陰極保護電位的監測:一是增加陰極保護檢測樁數量,在保護半徑的最后10%段,檢測樁加倍,以全面掌握保護效果;二是在冬季縮短電位測試周期,及時根據末端電位情況適當調整恒電位儀的參數設置,以保證陰極保護電位處于有效保護區間。
