酸洗液殘留造成的腐蝕

　　2010年8月，靜機處人員在執行工作中對廢液處理系統的廢樹脂箱進行地腳螺栓力矩校核時，發現一顆地腳螺栓完全斷裂，斷口呈錐形，表面被大量褐色腐蝕產物覆蓋，螺栓孔內有殘余褐色腐蝕產物，宏觀形貌如圖3所示。

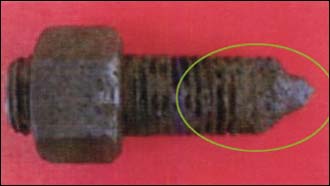

　　圖3 廢樹脂箱地腳螺栓腐蝕形貌

　　在對冷卻器凈化除氣存儲和處理系統容器進行檢查時發現4顆地腳螺栓完全斷裂，如圖4所示，復核螺栓力矩時又有2顆斷裂，斷口觀察發現復核力矩前殘余連接僅約2mm。

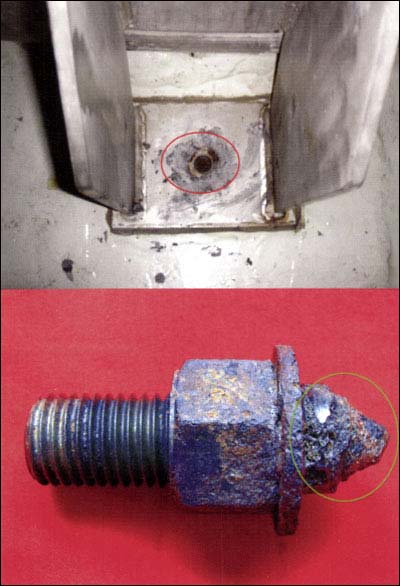

　　圖4 地腳螺栓斷裂整體形貌

　　通過腐蝕產物及現場情況分析，地腳螺栓腐蝕主要是由于在酸洗、鈍化處理過程中，滲入地腳螺栓孔內并殘留，形成侵蝕性環境，酸洗液對螺栓形成了腐蝕。螺栓外表面與地腳螺孔內表面的間隙約1mm,而螺栓與混凝土之間的縫隙更小，隨著螺栓在殘留液中發生腐蝕，間隙中腐蝕產物聚集，很容易形成縫隙環境。地腳為不銹鋼，地腳螺栓為XG18低合金鋼，在有電解質溶液（如酸洗液）時，將發生大陰極小陽極的電偶腐蝕，腐蝕產物的形成加速了縫隙腐蝕的發生。

工程建設階段存在的問題

　　地腳螺栓坑池內存在大量積水

　　2011年3月18日，對國內某在建電站除鹽水分配系統的除鹽水箱進行現場檢查時發現，兩個水箱的12個地腳螺栓已初步定位在安裝部位，坑池內殘留大量雨水，圓鋼腐蝕明顯，如圖5所示。

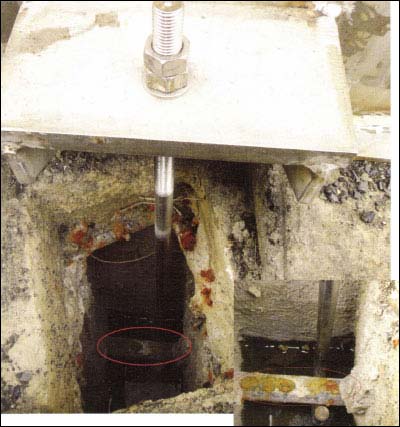

　　圖5 地腳螺栓及圓鋼銹蝕

　　地腳螺栓出現明顯銹蝕

　　地腳螺栓坑池位置比周圍罐基礎位置低，雨水、酸洗液等很容易在地腳螺栓位置聚集。2011年5月31日，在地腳螺栓安裝一個多月后檢查發現，除鹽水箱地腳螺栓已安裝完成，部分地腳螺栓已出現明顯銹蝕現象，如圖6所示。

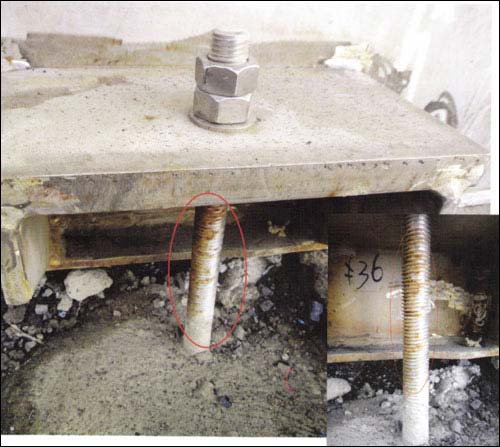

　　圖6除鹽水箱地腳螺栓銹蝕

 2/3   首頁 上一頁 1 2 3 下一頁 尾頁
