導語

    介紹一種與傳統鋼管防腐技術（3PE、陰極保護等）相容的防腐層修復的方案。在該方案中，鋼管的表面僅需做簡單清潔處理，繞包自融式的粘彈體防腐帶以形成防腐層，然后再繞包自粘合的水固化高強包覆帶以形成堅硬的玻璃鋼致密網狀外殼。該方案的特點是不需要使用特殊的工具，水上和水下均可進行操作，對環境無污染。由于高強包覆帶在固化前具有柔軟可塑形的特征，尤其適用于異形管件處的防腐層修復。

    正文

    我國自 20 世紀 70 年代開始，興建海洋鋼結構設施，21 世紀初進入了海洋開發的全新時代。緊隨著海洋開發的步伐，港口碼頭、海洋平臺、跨海大橋等大量使用鋼管樁的設施面臨著嚴重的海洋腐蝕問題。 [1] 由于海洋腐蝕的特殊性、海洋鋼結構地域的復雜性以及工程的設計、施工方案的多樣性，海洋鋼結構防腐措施逐漸成為海洋鋼結構設施的研究重點。市場上已有的一些防腐方案各自具有一些優點和不足，本文提出一種新型防腐修復方案，以解決當前海洋鋼管樁防腐應用中的一些短板和問題。

    海洋鋼管樁防腐蝕技術簡介

    目前，海洋鋼管樁主要防腐措施如表一所示：

    3PE 防腐層的底層為熔結環氧粉末，中間層為聚合物膠粘劑，用于連接底層和外防腐層，外層為聚乙烯。3PE 具有一定的機械性能和電絕緣性，但涂覆工藝復雜，若工藝控制不當，易產生分層，且較難與陰極保護協調工作，如果聚乙烯層脫離，不管是從環氧粉末層或者鋼表面上分離，防護層的腐蝕防護作用都將喪失，如果聚乙烯剝離層深處與破損位置存在一定距離，陰極保護電流將不能夠到達剝離層下的鋼體表面，當周圍環境具備腐蝕條件時，鋼體將產生腐蝕。 [2] 3PE防腐主要原理為物理隔絕，在陸地石油管道的防腐應用中尤為廣泛，但是由于海洋領域的特殊性，其應用效果卻差強人意。3PE 防腐的施工需要專用的設備，一般用于鋼管出廠前的預涂覆。

    陰極保護是電化學保護技術的一種，主要為外加電流和犧牲陽極方式。海洋鋼結構中主要以鋅、鋁合金為犧牲陽極材料。基本與涂料防腐同時使用，目前在海水全浸區及海底泥土區通常都采用陰極保護的方法。 [3] 但在海洋鋼管樁防腐中應用時，被保護鋼管樁必須在海水液位以下，對于海水液位以上區域無保護效果。檢查修復時需要檢測電流的大小進行判定 , 通過改變加持電流或者根據犧牲陽極設計壽命定期更換犧牲陽極材料。犧牲陽極塊通常在海水較深區域，更換不易。

    防腐涂料通常分為常規防腐涂料和重防腐涂料，根據防腐原理又分為化學、物理和電化學防腐涂料。根據海水不同環境和工程有不同的需求，涂料涂裝施工的操作步驟是鋼材表面底層處理、底涂、中涂、面涂，需要對鋼材表面進行機械噴砂處理，表面處理級別要求較高，需達到Sa2.5以上。基本上鋼管樁出廠時就已經根據設計方案進行預噴涂，且基本與陰極保護同時使用。如杭州灣大橋承臺下的鋼管樁，防腐涂層需要每年定期巡檢，并對破損區域進行修復，由于涂層本身強度較弱，因此防腐涂層很容易受到外界的物理型損壞、脫落、失效。修復時，對鋼管表面處理要求很高，且在海水液位以下操作不便，很難附著在鋼管表面。

    國內大部分海洋結構都是采用的陰極保護與防腐涂料結合的方式進行防腐，但是對海洋鋼結構中腐蝕最為嚴重的潮差飛濺區卻沒有很好的防護作用，隨著 PTC 等一些新型復層包覆的產品出現，包覆式防腐逐漸受到人們的重視。包覆式防腐主要分為：

    1、有機包覆——PE、環氧；2、無機包覆——水泥砂漿，金屬噴涂，電沉積；3、復層包覆——礦脂油帶包覆等。

    其中以 Denso 公司首創的礦脂油帶防腐系列在實際應用中最為廣泛，其原理主要為物理隔絕防腐。該方案在實施時，需要搭建施工平臺，礦脂帶包覆方案中的外護殼需要與礦脂帶層緊密結合，且需具有隔水作用，以防止礦脂帶中的憎水材料被沖散到海水中，造成防腐失效以及對海洋環境的污染。其外殼需要事先經過精密計算與設計，進行預制，再運送至現場進行安裝施工，固定件為金屬螺栓，容易受到海水腐蝕，若采用合金防腐螺栓，則價格高昂。

    粘彈體海洋鋼管樁包覆防腐技術

    本文提出的新型防腐技術為粘彈體海洋鋼管樁包覆防腐技術，也是物理包覆式防腐方案的一種，通過內層粘彈體防腐帶自身優秀的阻水性能以及外層高強包覆帶優異的耐候性及高機械強度對鋼管樁進行防腐保護。

    結構組成：粘彈體海洋鋼管樁包覆防腐技術其內層為粘彈體防腐帶，是以丁基類具有粘彈性的防腐材料與無機添加劑共混擠出的復合帶材。外層為 FRP 增強材料，是以高強度玻璃纖維織物為基材預涂覆水固化樹脂的復合帶材。如圖一所示：

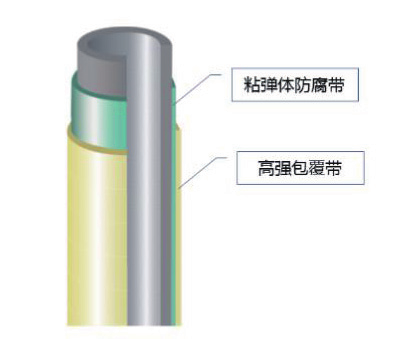

圖1 粘彈體海洋鋼管樁包覆防腐技術結構組成示意圖

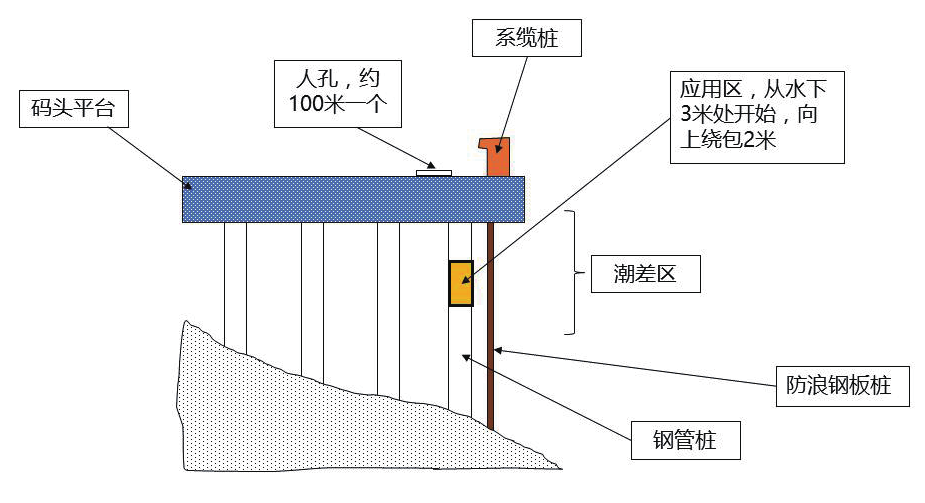

2 蛇口港SCT碼頭結構及應用區示意圖

    深圳蛇口港 SCT 碼頭采用犧牲陽極與涂層的方式進行防腐，使用本文介紹技術前原鋼管樁表面防腐涂層已被破壞，鋼管樁潮差區已經能夠看見有明顯腐蝕，此次粘彈體海洋鋼管樁包覆防腐技術的應用主要是針對碼頭平臺下方鋼管樁潮差區進行防腐修復，采用潛水員在水下進行施工作業，配合原有的犧牲陽極措施繼續對鋼管進行防腐保護的方案，具體應用位置見圖二所示。

    1、預處理

    由潛水員攜帶鋼鏟在水下進行鋼管樁表面處理，達到 ST2 級，無需精細處理。

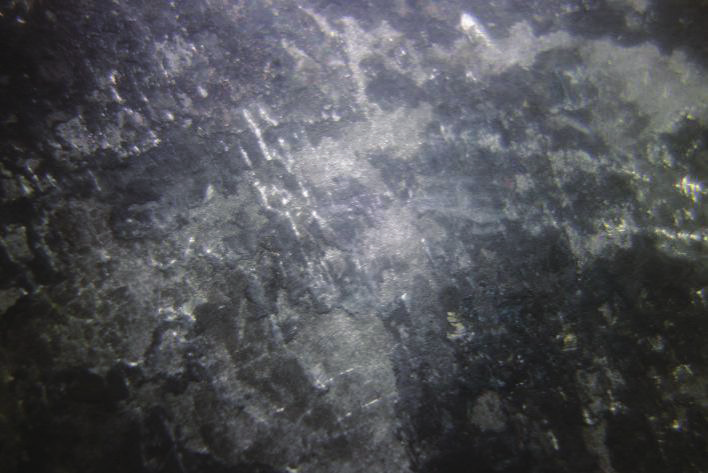

圖三為鋼管清理后表面情況。

    無需整面底涂。潛水員繞包粘彈體防腐帶，層與層搭接 1-5cm，形成完整封閉層。如圖四：

圖4 粘彈體防腐帶在水下進行搭接繞包

    3、高強包覆帶施工

    由潛水員繞包高強包覆帶，采用1/2搭接，需將粘彈體層全部包裹在內，2 小時后固化成一種僵硬的結構，將粘彈體防腐層有效固定在鋼管表面，并提供外護。如圖五：

圖5 高強包覆帶在水下進行1/2搭接繞包

    4、包覆PE薄膜

    考慮到需要提供足夠的施工時間，高強包覆帶所設計的固化時間為 2 小時左右，在此期間，為防止被水面浪涌沖散，可繞包一層普通 PE 薄膜進行臨時固定，待高強包覆帶固化定型后即可移除。如圖六：

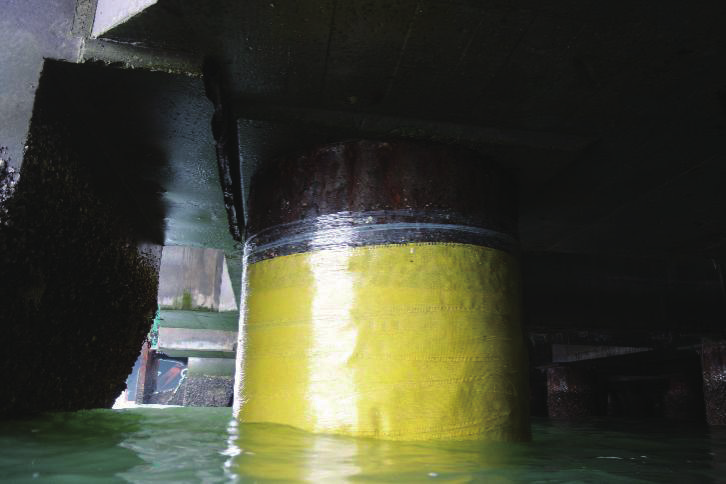

圖6 粘彈體海洋鋼管樁管包覆防腐修復完成后

    粘彈體海洋鋼管樁包覆防腐技術特點

    粘彈體海洋鋼管樁包覆防腐技術主要依靠以下幾點，來達到長期防腐效果：

    1、粘彈體防腐帶粘彈性

    粘彈體防腐帶所用的丁基橡膠類材料是其具有粘彈性的主要來源，粘彈性是指粘彈體防腐帶在常溫下就具有一定流動性能，并且是永久性的，對鋼剝離強度大于 0.2N/mm，即使在水中也可以牢固附著在鋼管樁表面，與此同時，該特性賦予了粘彈體防腐帶優異的塑型性，可以對任意形狀進行塑型，且可對自身表面的凹陷實現自我修復，亦或是可以填平鋼管表面凹凸不平，因此，在鋼管樁前處理時，只需要達到 ST2 級即可，且無須底漆即可直接粘接于 3PE、PP、環氧、FBE、瀝青等各種涂層，與陰極保護也可完全兼容，不僅可以用作整根鋼管樁的防腐，還可以對已經產生部分銹蝕的鋼管樁進行修補。粘彈體材料的密度為 1.5g/cm 3 ，大于水的密度，因此，當在水中包覆施工時，即使將水分包裹在粘彈體材料與鋼管之間，由于重力因素，粘彈體會通過緩慢地流動將水分擠出去。在實際的水中包覆實驗中，我們發現剛剛包覆在鋼管上的粘彈體是很容易取下，但如果放置24 小時后，粘彈體就很難從鋼管表面分離了。

    2、內層粘彈體防腐帶阻隔水與空氣

    粘彈體防腐帶還具有優秀的隔離水與空氣的性能，與其他常用帶材相比透水率很低，本身是高分子材料，自身具備防酸堿能力，為鋼管樁防腐蝕提供有力保障。表二是不同材料的透水率對比。

    3、高強包覆帶高強外護

    海洋環境較為復雜，鋼管樁除受到海水侵蝕外，還存在海生物附著的生物侵蝕以及外力沖擊損傷。同樣，作為防腐材料也會遇到這些腐蝕問題。

    高強包覆帶為玻璃纖維復合材料，可任意塑形后濕固化成型，具有優秀的耐酸堿腐蝕能力，機械強度高，能夠在給粘彈體防腐帶提供防護的同時，也給鋼管樁增加一定加固防護作用。

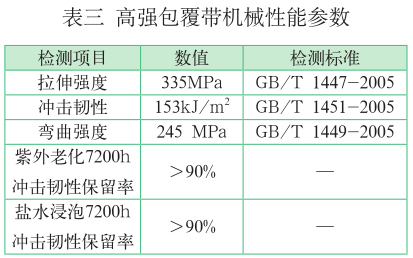

    高強包覆帶機械性能參數如表三所示：

    耐久性實驗

    用 φ45×200mm，Q235 普通碳素結構鋼為實驗材料，采用粘彈體海洋鋼管樁包覆防腐技術進行包覆防腐，進行 5 項耐久性實驗 60d，剝開防腐層后鋼管表面均未出現銹蝕現象，如圖七。

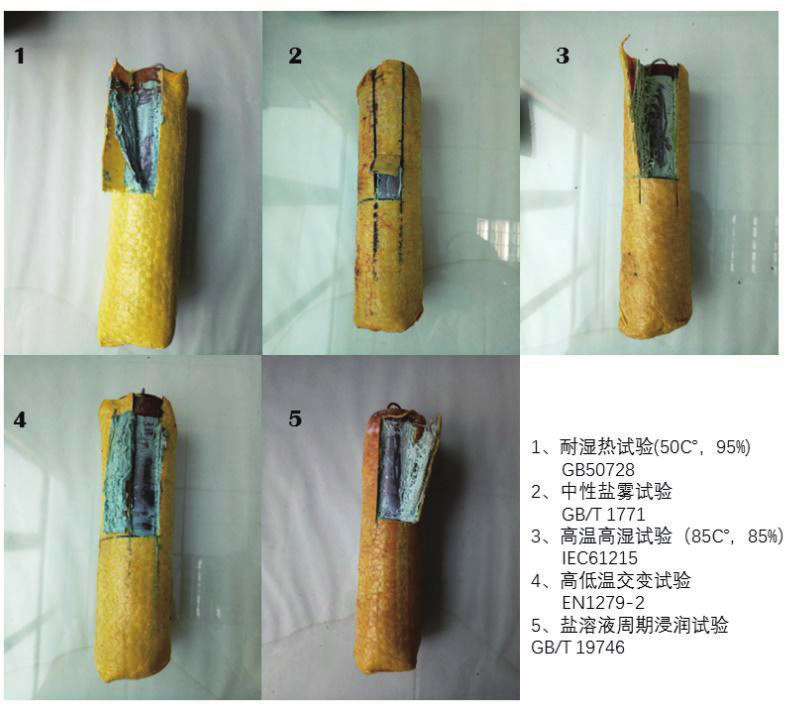

圖7 耐久性實驗鋼管銹蝕情況

    結束語

    本文介紹的粘彈體海洋鋼管樁包覆防腐技術是由潛水員在水下完成所有施工工作，實際應用中也可以搭建平臺進行施工，不需要額外大型輔助工具，根據現場不同情況，施工靈活多變，包覆成型簡單易行，且經理論及實驗數據證明其具有優秀的防腐蝕耐沖擊效果，與傳統的涂料、PTC、陰極保護等防腐方案相容，可用于海洋、陸地等復雜環境中鋼管防護及修補，尤其在海洋潮差飛濺區、異形件的防腐修復上具有獨特的優勢。

    參考文獻：

    [1]侯保榮等 . 海洋鋼結構浪花飛濺區腐蝕控制技術 [M].北京 : 科學出版社 ,2011:1.

    [2]廖宇平 . 管道 3PE 防護層的結構特點與缺陷分析及防范 [J]. 腐蝕與防護 ,2006,27（6）：311-314[3]?肖治國等 . 海洋平臺飛濺區腐蝕與防腐修復技術 [J].全面腐蝕與控制 ,2012,26（12）：23-28
