　　摘要：研究了軋制獲得的304不銹鋼納米塊體、磁控濺射制備的304不銹鋼納米晶薄膜和304不銹鋼等，在0.0.05 M H₂SO₄ + 0.2 M NaCl 溶液中的電化學腐蝕行為。結果表明，三種材料中濺射薄膜的耐蝕性最好，軋制納米塊體材料其次，304不銹鋼最差。較之304不銹鋼，采用軋制和磁控濺射獲得的納米化304不銹鋼表面形成鈍化膜中的鉻氧化物/鐵氧化物比例增加，鈍化膜生長速度增大。因此兩種納米化方法都能提高304不銹鋼的耐蝕能力。

　　關鍵詞：濺射納米晶薄膜， 軋制納米塊體材料，點蝕，AFM

1 前言

　　基金項目:國家自然科學基金項目資助(50001013、50801063)

　　304不銹鋼因其較好的耐蝕能力而得到廣泛應用。然而，304不銹鋼在含Cl^-溶液中的點蝕行為嚴重影響其使用壽命。為此，提高304不銹鋼的耐點蝕能力十分有意義。研究表明，納米化可以顯著提高不銹鋼的耐蝕能力^[1,2]，其中采用磁控濺射技術制備的具有高耐蝕能力的納米晶薄膜引起了廣泛關注。濺射薄膜具有成分均勻、晶粒細小且均一、與基體的化學成分相同等特點。成分均勻和晶粒尺細小保證了薄膜高的耐蝕能力^[3,4,5]，而成分與基體相同則保證了薄膜與基體之間有很好的結合力，如孟國哲和葉威等人報道，濺射納米晶薄膜顯著提高了Fe-20Cr合金和309不銹鋼在水溶液體系中的耐蝕能力^[6,7]，但目前對濺射304不銹鋼納米晶薄膜的電化學腐蝕行為尚不清楚。

　　鋼的生產過程中常見的滾壓軋制是另一種可令材料納米化的方法，它可以直接將材料整體變?yōu)榧{米塊體材料，得到的納米材料的晶粒尺寸顯著變小，但其成分和相組成卻無顯著變化。李楠等對軋制納米塊體304不銹鋼的電化學腐蝕行為的研究表明，其耐蝕性得到了提高^[8]。盡管文章對鈍化膜中載流子密度及其擴散系數進行了計算，但是對直接影響鈍化膜耐蝕能力的鈍化膜成分和結構沒有深入研究。

　　本文擬研究軋制的304不銹鋼納米塊體、磁控濺射304不銹鋼納米晶薄膜及304不銹鋼商用板材等在酸性氯化鈉溶液中的電化學腐蝕行為，試圖澄清不同納米化方法對304不銹鋼鈍化行為的影響。

2 實驗方法

　　實驗材料為商用304不銹鋼板材，其化學成分(wt.%)為 Ni 8.054%，Cr 17.10%，Mo 0.091%，Mn 1.280%，Cu 0.277%，As 0.003%，Sn 0.006%，Si 0.387%，C 0.045%，P 0.026%，S 0.002%，余量為鐵。使用SBH-5115D 磁控濺射儀在玻璃片上制備濺射納米晶薄膜。濺射參數如下：基壓為5 × 10^-3 Pa，功率為1.8 kW，氬氣為0.2 Pa，加熱溫度為200 ºC，沉積時間為2 h。

　　采用與濺射靶材相同的板材制備304不銹鋼(10 × 10 × 10 mm) 和軋制304不銹鋼納米塊體 (10 × 10 × 2 mm) 試樣。樣品工作表面均用砂紙水磨至1000^#，蒸餾水清洗，酒精除油，冷風吹干后放干燥器中待用。304不銹鋼用環氧樹脂密封；軋制樣品和濺射薄膜用生料帶和松香石蠟涂封，均留出1cm²工作面積。

　　電化學測量采用EG&G公司的PARSTAT2273恒電位儀測試系統。用傳統三電極體系，鉑電極為輔助電極，飽和甘汞電極(SCE) 為參比電極。本文中的電位均為相對于飽和甘汞電極 (SCE) 電位。電解液為由分析純試劑和蒸餾水配置而成的0.05 M H₂SO₄ + 0.2 M NaCl溶液，恒溫水浴溫度為30 ± 1°C。動電位極化曲線測量的掃描速度為20 mV/min。選擇 -0.05V 作為鈍化膜形成電位。電化學實驗前，所有試樣均要在 -1 V下極化2 min， 以除去其原始氧化膜。

　　用金相顯微鏡、XL30FEG型掃描電子顯微鏡(SEM)和JEM-2000EXⅡ透射電鏡(TEM)觀察304不銹鋼、軋制樣品和濺射薄膜的微觀形貌。用X-射線衍射儀(XRD)分析三種材料相組成。三種材料在溶液中鈍化(-0.05V)20 min后，使用ESCALAB250 XPS光電子能譜分析樣品表面鈍化膜成分。檢測涉及O 2p、C 1s 和Cl 2p及不銹鋼主要組成元素Fe、Cr和Ni等。深度分析采用能量為2 keV的Ar離子對樣品進行轟擊，測量電流為2 μA，測量面積為2 mm × 2 mm。

　　AFM實驗樣品(2 cm × 2 cm × 1 cm)被固定在圓形電解池下面。測試采用三電極體系：工作電極為樣品，電解池周圍直徑為0.25 mm的鉑線圈作為對電極，直徑為0.51 mm的銀線作為參比電極。所有AFM實驗選用接觸模式。圖片的掃描范圍是2 μm × 2 μm。AFM原位監測是在陽極電位-0.05 V_SCE下完成的。

3 結果與討論

　　3.1 微觀形貌

　　304不銹鋼晶粒尺寸約為100μm(圖1)。TEM分析表明軋制樣品晶粒尺寸約為100nm (引文獻[8])，而濺射薄膜晶粒尺寸小于50nm(圖2)。濺射薄膜表面均勻致密，厚度約為12μm。XRD結果表明304不銹鋼和軋制樣品為γ-奧氏體，而濺射薄膜為α-鐵素體(圖3)。

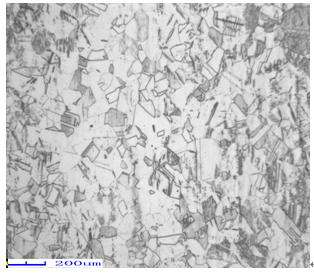

Figure 1. Optical micrograph of CC 304ss.

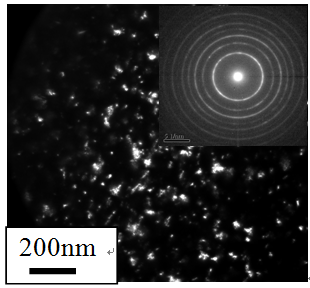

　　Figure 2. TEM image and corresponding SAD pattern of NC thin film

　　3.2 動電位極化曲線測試

　　304不銹鋼及兩種納米材料在溶液中的動電位極化曲線如圖4所示。結果表明304不銹鋼的極化曲線出現三個自腐蝕電位，說明此體系是一個不穩定的鈍化體系。然而，軋制樣品和濺射薄膜隨著電極電位的增加而直接進入鈍化區，展現出較好的鈍化能力。與304不銹鋼相比，軋制樣品表現出更高的擊破電位、更寬的鈍化區間以及更小的維鈍電流密度；而濺射薄膜雖具有更高的擊破電位和更寬的鈍化區間，但同時表現出更大的維鈍電流密度。根據擊破電位，三種材料的耐點蝕能力依次為：濺射薄膜 > 軋制樣品 > 304不銹鋼。維鈍電流密度大小依次為：濺射薄膜 > 304不銹鋼 > 軋制樣品。為進一步說明原因，選擇三種材料均可形成穩定鈍化膜的電位-0.05V 作為成膜電位，對三種材料表面形成鈍化膜的性能進行詳細研究。#p#副標題#e#

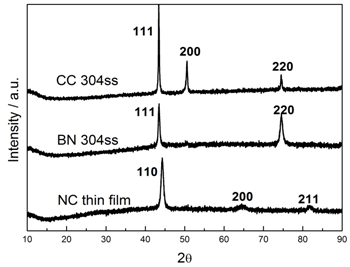

Figure 3. XRD patterns for CC 304ss, BN 304ss and NC thin film.

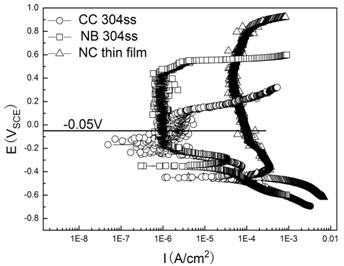

　　Figure 4. Potentiodynamic polarization plots of CC 304ss, BN 304ss and NC thin film in 0.05 M H₂SO₄ + 0.2 M NaCl solution

　　3.3 鈍化膜的致密性

　　陰極還原后，工作電極在鈍化電位下電流隨時間的變化關系可表示為^[9]：

　　 I=10^-(A+klgt)                      (1)

　　將lgI對lgt作圖，兩者為線性關系，k代表該直線的斜率。根據文獻報道^[10]，k = -1表明電極表面形成的鈍化膜是致密的，具有保護性的;k = -0.5表明由于溶解和沉淀過程而形成了疏松多孔的鈍化膜。圖5為三種材料在溶液中-0.05 V下極化20 min表面鈍化膜生成過程的lgI～lgt曲線。三種材料的直線段斜率k具有顯著差異。304不銹鋼的k值從-0.94變?yōu)?0.53，表明在電極表面最初形成了較為致密的鈍化膜，但隨著鈍化時間延長304不銹鋼表面鈍化膜逐漸變疏松，這可能是由侵蝕性Cl^-的滲入所致；軋制樣品的k值為-1，說明在電極表面始終存在致密的鈍化膜；濺射薄膜的k值從初期的-0.71變?yōu)?1.03，說明鈍化膜經歷了由最初的疏松多孔轉變?yōu)橹旅艿淖兓^程，最終形成了保護性很好的致密氧化膜。相對于304不銹鋼，兩種納米材料都會形成更加致密的鈍化膜，因此其耐蝕能力也會顯著提高。而在相同時間內(1000s)，軋制樣品表面鈍化膜的生長始終以一種方式進行，而濺射薄膜的鈍化膜具有兩個生長歷程，可能與材料表面金屬原子活性有關。

　　3.4 鈍化膜的成分

　　材料表面鈍化膜的成分將影響其腐蝕行為。XPS結果可以為鈍化膜的成分分析提供更多的信息。本實驗除了對主要合金元素Fe、Cr、Ni外，也對Cl、C、O元素在鈍化膜內含量進行了分析。結果表明在三種材料表面形成的鈍化膜為鐵、鉻、鎳氧化物構成的混合氧化物膜，其中鉻氧化物和鐵氧化物為主成分。由于在酸性介質中鉻主要以Cr³⁺形式存在^[11]，而Fe²⁺氧化成Fe³⁺的電位約為0.8V_SCE^[12]，因此在-0.05V_SCE形成的鈍化膜中以Cr₂O₃ (576.0eV) 和FeO (709.2eV) 為主成分。通過計算Cr/Fe氧化物峰面積與金屬峰面積的比值可以確定在鈍化膜中各種氧化物所占的含量。表1為三種材料鈍化膜內Cr/Fe氧化物物質的量比值在不同濺射時間下的計算結果。

　　Figure 5. Double-log plots of current-time for CC 304ss, BN304ss and NC thin film in 0.05 M H₂SO₄ + 0.2 M NaCl solution

　　結果表明，三種材料表面鈍化膜內Cr氧化物/Fe氧化物比值隨濺射時間增加都顯著下降。與304不銹鋼相比，軋制樣品和濺射薄膜鈍化膜具有更高的鉻/鐵氧化物比率，即更高的Cr氧化物含量。

　　從極化曲線結果可知，三種材料的鈍化膜耐點蝕能力的順序?yàn)椋簽R射薄膜 > 軋制樣品 > 304不銹鋼。鈍化膜的耐蝕能力與其化學成分密切相關。雖然三種材料表面鈍化膜的成分都包含鉻和鐵的氧化物，但其比率截然不同(表1)。納米化后，軋制樣品和濺射薄膜鈍化膜中的鉻氧化物對鐵氧化物的比率顯著增大，即鈍化膜內鉻氧化物含量增加，該結果是導致其耐點蝕能力提高的主要原因之一。這一結果與孟國哲等人的研究結果一致^[13]。這很可能是由于納米化后晶粒尺寸減小促進了鉻元素的擴散，從而使得鈍化膜中鉻氧化物含量增加。

　　Table 1. Ratio of Cr oxide to Fe oxide in passive layers formed on CC 304ss, BN 304ss and NC thin film

　　圖6為在三種材料鈍化膜中Cl^-的分布情況。由圖可知，Cl^-分布在304不銹鋼和軋制樣品鈍化膜的內部，即進入鈍化膜層;但是，Cl^-只存在于濺射薄膜鈍化膜的外層。Cl^-的存在嚴重影響鈍化膜的耐蝕能力，該結果說明濺射薄膜具有更強的耐蝕能力。

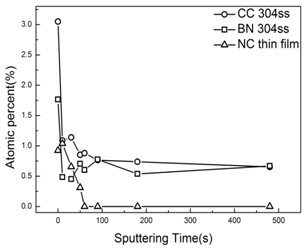

　　Figure 6. Distribution of chloride ion in passive layers on CC 304ss, BN 304ss and NC thin film

　　許多學者們認為Cl^-更容易吸附在缺陷、夾雜物、晶界等位置。夾雜物(如MnS)的存在對不銹鋼的耐點蝕能力有著很大的負面影響。夾雜物在含Cl^-的介質中很活潑，可以與其周圍的鈍化膜形成電偶電池，導致鈍化膜的破壞。由于深度軋制處理只改變材料的晶粒尺寸而不改變其成分和相組成，因此軋制塊體樣品與304不銹鋼一樣存在大量的夾雜物。即使深度軋制處理會令?yuàn)A雜物破碎、顆粒尺寸減小，但其仍孤立地崁在基材中且數量更多，這將引起局部Cl^-濃度過高，從而誘發點蝕。也就是說，晶粒尺寸減小導致鉻元素在鈍化膜中富集是軋制樣品耐點蝕能力提高的主要原因。然而，磁控濺射技術不僅改變了材料的晶粒尺寸、使其相組成由γ-奧氏體轉變?yōu)?alpha;-鐵素體，還導致其夾雜物數量大幅減少^[14]。對于純單相濺射薄膜來講，γ-奧氏體向α-鐵素體的轉變對材料的耐點蝕能力影響不大^[15]，因此，晶粒尺寸減小和夾雜物數量減少是濺射薄膜耐點蝕能力提高的主要原因。夾雜物減少可能是由于磁控濺射技術使鐵素體α-Fe相的固溶度有所增加，以至于更多夾雜物的組成元素(如Mn、S等)以原子形式固溶到α-Fe相中，最終導致夾雜物數量大幅減少,從而避免引起局部Cl^-濃度過高，降低點蝕發生幾率。同時，Cl^-不會摻雜進入鈍化膜內部而僅僅是吸附在鈍化膜的表面，濺射薄膜的耐蝕能力得到進一步提高。

　　3.5 AFM原位觀測結果

　　為進一步了解三種材料表面鈍化膜生長歷程，本文選用原子力顯微鏡(AFM)對其生長過程進行原位觀測。

　　圖7a、8a、9a分別給出了304不銹鋼、軋制樣品和濺射薄膜在溶液中鈍化500 s后的表面形貌，很明顯表面有鈍化粒子生成。從圖8b可以看出，再經過420 s后，304不銹鋼表面的鈍化粒子與之前(圖7a)相比沒有明顯的變化，說明鈍化粒子的生長速率比較低;圖8b、9b表明在溶液中鈍化920 s后軋制樣品和濺射薄膜表面的鈍化粒子與500 s時相比顯著增大，即說明納米化提高了鈍化粒子的生長速率。

　
　　Figure 7. In-situ AFM images of CC 304ss in growth stage of passive film under anodic polarizationin in test solution

　　鈍化膜的耐蝕性應該與其自身的修復能力有關，而鈍化膜的生長速率可能會影響鈍化膜的自我修復。納米化增加了軋制樣品和濺射薄膜的晶界密度，為元素?cái)U(kuò)散提供了更多的通道，這就意味著納米材料鈍化膜的生長速率應有別于304不銹鋼鈍化膜的生長速率。這一點在AFM結果有所體現。經過相同的鈍化時間，304不銹鋼表面的鈍化粒子(圖7b)與之前(圖7a) 相比沒有明顯變化，說明鈍化膜生長速率低;軋制塊體及濺射薄膜表面鈍化粒子(圖8b、9b)與之前相比(圖8a、9a)長大了許多，說明納米化促進了鈍化膜的快速生長，有利于被破壞鈍化膜的快速自我修復，從而提高了鈍化膜的耐點蝕能力。#p#副標題#e#

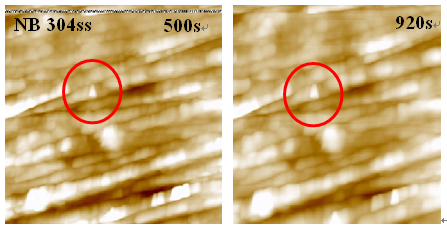

　　Figure 8. In-situ AFM images of BN 304ss in growth stage of passive film under anodic polarization in test solution.　　

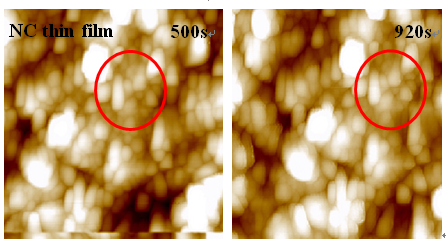

　　Figure 9. In-situ AFM images of NC thin film in growth stage of passive film under anodic polarization in test solution.

4 結論

　　不同納米化方法對304不銹鋼在0.05 M H₂SO₄ + 0.2 M NaCl溶液中的電化學腐蝕行為有著不同的影響。

　　(1) 深度軋制處理方法導致軋制樣品鈍化膜具有更高的擊破電位和更小的維鈍電流密度。與304不銹鋼比，軋制樣品鈍化膜耐點蝕能力的提高歸因于更高的鉻、鐵氧化物的比率和更強的自我修復能力。

　　(2) 磁控濺射方法獲得的納米晶薄膜鈍化膜具有更高的擊破電位和更大的維鈍電流密度。三種材料中濺射薄膜的耐點蝕能力最強。這是因?yàn)闉R射薄膜表面鈍化膜具有更高的鉻、鐵氧化物比率、更強的自我修復能力以及夾雜物數量的減少和鈍化膜中沒有Cl^-摻雜。
