普光氣田是迄今為止中國南方發(fā)現(xiàn)的儲量規(guī)模最大、埋藏最深、豐度最高的特大型整裝海相氣田。氣田中部的埋深為5104米，氣藏厚度829米。分析表明，普光氣田各氣井成分接近，其中CH4含量為75.52%,C2H8含量為0.11%,H2S和CO2含量可分別高達15%和9%.高含H2S是其重要的特點。

從2003年普光氣田勘探取得實質(zhì)性突破以來，在456平方公里的面積內(nèi)進行了鉆探勘察工作，發(fā)生了大量的釬頭脆性開裂事故，這種釬頭曾經(jīng)應(yīng)用于新疆各油氣田，未發(fā)生任何脆性斷裂事故。普光氣田和新疆油氣田的油氣成分不同，服役環(huán)境差異是導(dǎo)致這些釬頭脆性斷裂的關(guān)鍵原因。

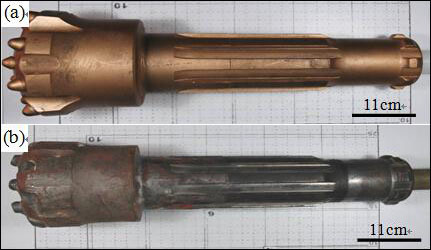

圖中是釬頭實際失效部件形貌，其中圖（a）是未使用的同類釬頭，其表面經(jīng)過鍍銅處理以防止大氣腐蝕。圖（b ）是服役后失效的某個釬頭，其鉆齒處存在多處開裂和斷裂損傷、且表面磨損嚴重，鍍銅層被腐蝕，明顯存在一層黑色腐蝕產(chǎn)物（主要為硫化物）。

服役后失效釬頭的斷裂表面

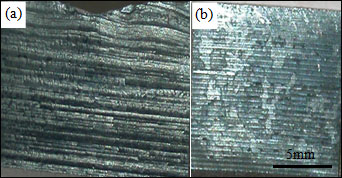

內(nèi)徑和外徑形貌

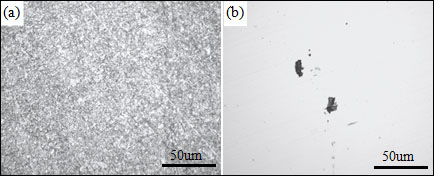

金相組織和夾雜物

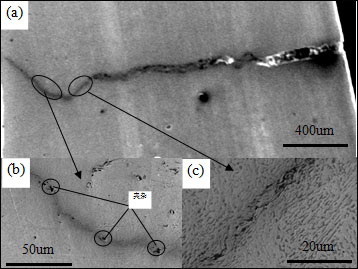

裂紋形貌與走向

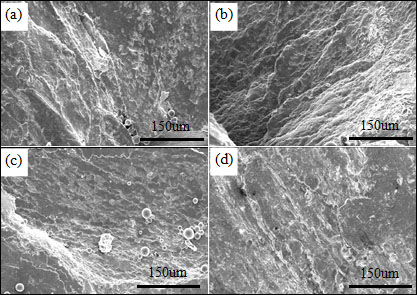

端口表面不同部位微觀形貌

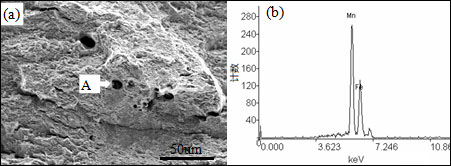

拉伸斷口的微觀形貌及A點的微區(qū)成分分析

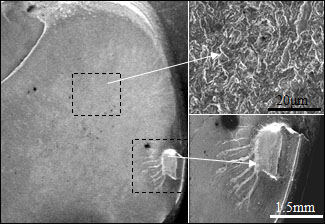

疲勞試驗試樣斷口

　　結(jié)論：
