一、縫隙腐蝕的定義

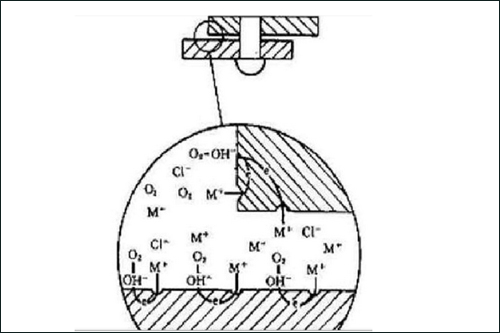

      縫隙腐蝕常發生在腐蝕介質中的金屬表面上，是在縫隙和其他隱蔽的區域內發生的一種局部腐蝕?？籽?、墊片接觸面、搭接縫內、沉積物下、緊固件縫隙內是常發生縫隙腐蝕的地方。凡是依靠氧化膜或鈍化層抗腐蝕的金屬特別易發生這種腐蝕。在許多介質中，特別是含氧的介質中會發生縫隙腐蝕?？p隙腐蝕也是一種電化學腐蝕。這是由于金屬溶解入介質中后便放出電子，如果有氧，特別是有氯離子，將與電子在水溶液中形成OH?或 H+Cl?，使金屬不斷腐蝕。即使縫隙中的氧消耗完，但由于氯離子有快速遷移能力，得以使金屬在縫隙中的氯化物濃度增加，即縫隙中加快了腐蝕。

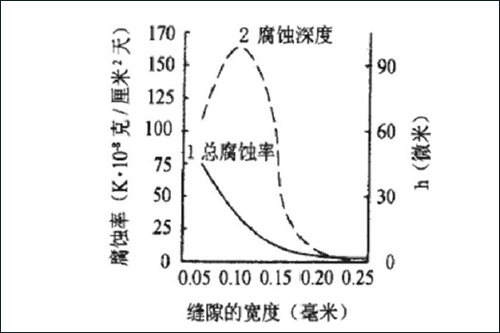

    造成縫隙腐蝕的狹縫或間隙的寬度必須足以使腐蝕介質進入并滯留其中，所以縫隙腐蝕通常發生在（25-100）u的縫隙中。而在那些寬的溝槽或寬的縫隙中，因腐蝕介質流暢而一般不發生縫隙腐蝕損傷。金屬部件在介質中因 金屬與金屬間形成非常小的縫隙，使縫隙內介質處于直流狀態，形成氧濃差電池而引起的局部腐蝕稱為縫隙腐蝕。包括墊圈，纏繞和金屬重疊處的襯墊腐蝕；腐蝕產物或污泥的沉積或海生物附著而引起的沉積腐蝕；普通鋼涂膜下見到的纖維狀腐蝕；金屬在電解質溶液溶液中因為氧的擴散在水面上形成三相界面上的強烈的水線腐蝕。  幾乎所有金屬和合金都會縫隙腐蝕，但各種金屬對縫隙腐蝕的敏感性不同，但以充氣的含活性陰離子的中性介質最容易引起縫隙腐蝕：自鈍化金屬的敏感性較高，非自鈍化金屬（如碳鋼）的敏感性較低，自鈍化能力愈強愈敏感。奧氏體不銹鋼是一種能耐多種苛刻介質腐蝕的優良合金但是也會發生縫隙腐蝕。
