奧氏體不銹鋼因其本身為奧氏體單相，組織性能穩(wěn)定，且具有良好的抗腐蝕等綜合性能而應(yīng)用于各個(gè)生產(chǎn)加工領(lǐng)域。近幾年來國際鎳價(jià)格的飆升及儲量的急劇下降，使低鎳鉻錳氮奧氏體不銹鋼的研究熱潮又一次被掀起。與傳統(tǒng)不銹鋼相比，低鎳鉻錳氮奧氏體不銹鋼不僅節(jié)省了鎳的加入量，降低了成本，而且還具有優(yōu)良的耐蝕性能，是目前不銹鋼的發(fā)展方向之一。然而，在某些特殊的工藝下，如焊接等，達(dá)到一定的敏化溫度時(shí)，材料會有發(fā)生晶間腐蝕的傾向。



 奧氏體不銹鋼


    為此，研究了固溶處理后試樣敏化態(tài)的低鎳鉻錳氮奧氏體不銹鋼在（如0.5mol/L H2SO4+0.01mol/LKSCN）溶液中不同敏化處理時(shí)間和溫度時(shí)的EPR和EIS特征，通過分析試驗(yàn)數(shù)據(jù)得到一些晶間腐蝕產(chǎn)生的信息。電化學(xué)試驗(yàn)對上述晶間腐蝕的研究可以定性并定量，對腐蝕研究可以有一個(gè)更深的認(rèn)識。

    低鎳鉻錳氮奧氏體不銹鋼的化學(xué)組成（質(zhì)量分?jǐn)?shù)，%）為0.093C、0.18N、11.05Mn、0.98Ni、15.52Cr，余量Fe。將材料在1100℃保溫2h，然后水淬，使試驗(yàn)鋼中的少量碳化物及化合物溶解并固溶在奧氏體基體中。奧氏體不銹鋼的晶間腐蝕敏化溫度在400℃以上。本試驗(yàn)測定的敏化熱處理制度如表1所示。采用交流阻抗譜法和電化學(xué)動電位再活化法研究熱處理制度對低鎳鉻錳氮奧氏體不銹鋼晶間腐蝕敏感性的影響。

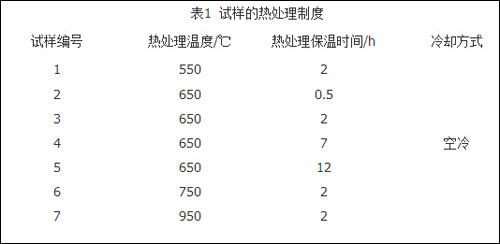

表1 試樣的熱處理制度


    試驗(yàn)結(jié)果表明：

    （1）在550～750℃范圍，750℃敏化處理再活化率達(dá)到0.5481，為此溫度范圍內(nèi)最高。說明此溫度范圍內(nèi)晶間腐蝕程度隨溫度升高而加深。此溫度范圍均發(fā)生晶間腐蝕，故奧氏體不銹鋼生產(chǎn)使用過程中應(yīng)避免此溫度區(qū)間。

    （2）950℃熱處理保溫2h試驗(yàn)再活化率為0.0385，試樣無晶間腐蝕傾向。說明950℃不在低鎳鉻錳氮奧氏體不銹鋼的敏化溫度范圍內(nèi)，950℃為安全使用溫度。

    （3）650℃溫度下保溫0.5～12h晶間腐蝕程度隨著熱處理保溫時(shí)間的延長而加深。故如果不能避免在650℃下生產(chǎn)或使用，就要盡量縮短受熱時(shí)間，以避免發(fā)生晶間腐蝕。

責(zé)任編輯：班英飛

《中國腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-801
郵箱：ecorr_org@163.com
中國腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
