近日，先進(jìn)制造所王曉杰研究員課題組提出將少量石墨烯與聚二甲基硅氧烷（PDMS）混合，從而提升PDMS導(dǎo)熱性能的研究思路，并與強(qiáng)磁場(chǎng)中心方軍課題組合作，在10特斯拉強(qiáng)磁場(chǎng)設(shè)備下制備出各向異性的石墨烯/PDMS復(fù)合材料。該課題組的研究結(jié)果表明，石墨烯在強(qiáng)磁場(chǎng)下的取向可以顯著地提升PDMS的熱導(dǎo)率。研究成果發(fā)表在復(fù)合材料領(lǐng)域頂級(jí)期刊Composites Science and Technology上。

    作為高分子有機(jī)硅聚合物的一種，具有高光學(xué)透明度、化學(xué)惰性、無(wú)毒、非易燃等特性，廣泛應(yīng)用于生物微機(jī)電系統(tǒng)、微流體裝置以及柔性電子設(shè)備等多個(gè)領(lǐng)域。然而PDMS的低熱導(dǎo)率嚴(yán)重制約了它的應(yīng)用功能。近年來(lái)，科研人員持續(xù)探索通過(guò)填充高熱導(dǎo)率填料以提高聚合物導(dǎo)熱性能的方法，然而很難在保證聚合物本身的柔韌性等優(yōu)勢(shì)的前提下大幅度地提升聚合物的導(dǎo)熱性能。

    該課題組選用石墨烯（室溫下熱導(dǎo)率可高達(dá)5000W·m-1·K-1）作為導(dǎo)熱填料，與PDMS基體混合均勻后，在10T強(qiáng)磁場(chǎng)下使石墨烯發(fā)生取向形成各向異性化的特殊結(jié)構(gòu)，從而有效地提升PDMS的導(dǎo)熱性能。研究結(jié)果表明，在石墨烯質(zhì)量填充分?jǐn)?shù)為3%的情況下，各向異性石墨烯/PDMS的熱導(dǎo)率比純PDMS材料高出174%。并且，在如此低的石墨烯填充情況下，PDMS可以保持其良好的柔韌性和生物適應(yīng)性。該研究提出的在強(qiáng)磁場(chǎng)下使石墨烯發(fā)生取向形成各向異性化結(jié)構(gòu)的方法，可以有效地提升復(fù)合材料的熱導(dǎo)率，具有良好的應(yīng)用前景。

    該研究得到了安徽省自然科學(xué)基金、重慶市基礎(chǔ)和前沿研究重點(diǎn)項(xiàng)目和常州市應(yīng)用基礎(chǔ)研究計(jì)劃的支持。

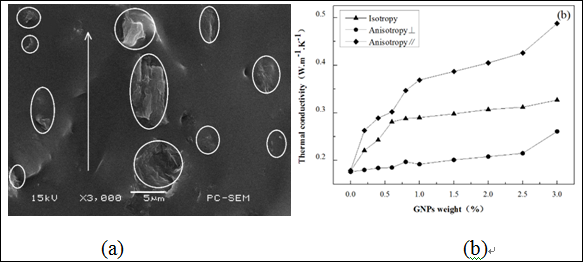

    石墨烯在強(qiáng)磁場(chǎng)下取向形成各向異性結(jié)構(gòu)，圖中箭頭表示磁場(chǎng)方向石墨烯/PDMS熱導(dǎo)率與石墨烯質(zhì)量分?jǐn)?shù)和結(jié)構(gòu)的關(guān)系。Isotropic代表各向同性試樣熱導(dǎo)率，Anistropic∥代表平行于磁場(chǎng)方向的熱導(dǎo)率，Anisotropic⊥表示垂直于磁場(chǎng)方向的熱導(dǎo)率。

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國(guó)內(nèi)外最新動(dòng)態(tài)，我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國(guó)腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：殷鵬飛

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事

投稿聯(lián)系：編輯部

電話：010-62313558-806

郵箱：fsfhzy666@163.com

中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
