日前，在美軍蘭利空軍基地官網的文章中，提到了一件非常有意思的事情——他們每個月通過在F22的維護工作，能提取出45磅白銀。這意味著一年下來，蘭利空軍基地從F22身上能提取出4900兩白銀！

    這些白銀實際上是F22機身檢修口蓋的吸波涂料里回收而來的。

    在隱身飛機的設計中，非常重要的一點，就是要保證機身表面的介電特性是一致的；也就是傳導和消耗電磁波的特性一致，對于來射雷達波的響應一致。如果出現不連續性的結構——包括兩種不同材料形成了分界，就會在照射雷達波的影響下，在這個兩個界面的交界處形成激勵電流或者磁流，產生額外的電磁散射信號。

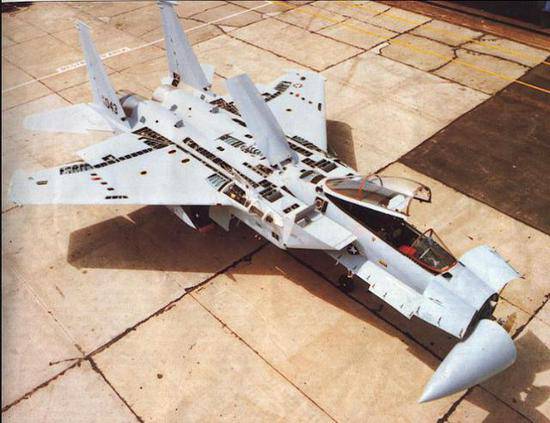

    F15的檢修口蓋全部打開

    在二代機進化成三代機時，大面積、高數量、覆蓋整個機身的維護口蓋，是提升飛機的檢視維修可達性的最重要措施，口蓋占機身面積的比例幾乎就代表了飛機的維護性能。但是在隱身飛機上，這套辦法就不那么好使了。因此對于隱身飛機來說，這就存在一個設計矛盾——飛機表面必須要有很多口蓋；不然沒法檢查、修理和調整里面的各種設備、管路、機械結構。

    有口蓋就必然有縫隙，而縫隙就是雷達信號的反射源——包括雷達波在飛機表面被縫隙阻礙，雷達波直接照射縫隙被反射、折射、繞射等。雖然本身縫隙形成的信號特征并不大，但對于真正的隱身飛機來說，要把信號特征控制的極端小，就必須在細節上盡可能的苛求。

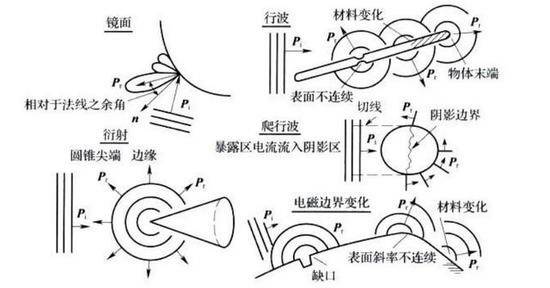

    雷達波在縫隙等不連續結構上形成較強的信號特征

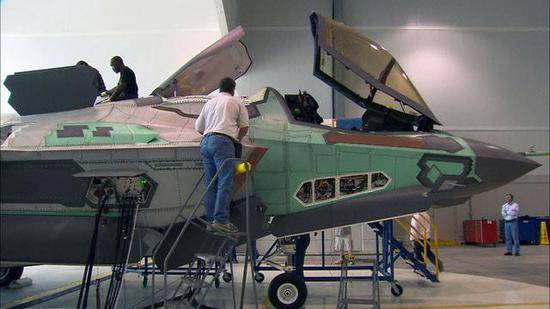

    注意插滿線纜的F35維護檢測口蓋

    解決這個問題，現在可行的辦法是多種措施同時運用——首先是盡量減少開蓋的數量和面積、拆裝頻率，盡可能利用必須要開的艙門結構——起落艙、彈倉，同時用作檢查維護艙口。其次維護口蓋的縫隙必須進行鋸齒化外形設計處理。最后維護口蓋和機身表面之間的縫隙，必須涂敷吸波涂料，使得口蓋和機身表面其它地方的介電特性一致，并且有效衰減入射的雷達波。

    這種吸波涂料的使用是一次性的，拆開口蓋進行檢修以后，原來的涂料就必須被廢棄不能再使用；在安裝口蓋以后，必須重新涂覆——這也是隱身飛機維護成本較高、維護性比較麻煩的最大原因所在。

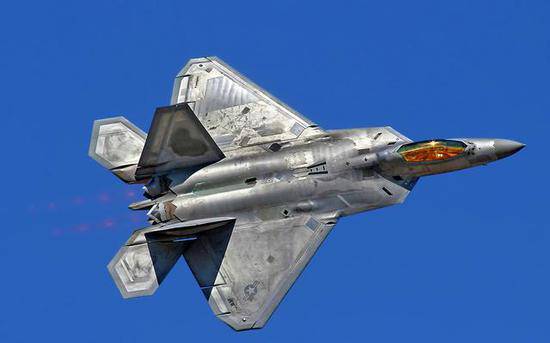

    注意F22表面的涂料修補痕跡

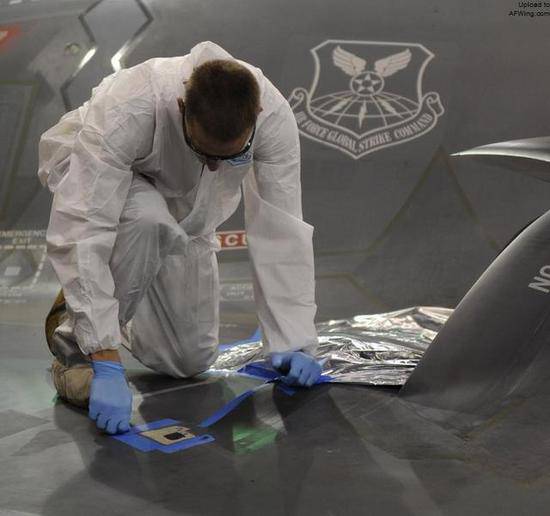

    B2維護隱身涂層

    在早期的技術階段，這類涂料往往對濕氣等環境因素較為敏感，而且承受高速氣流沖蝕——尤其是在和雨滴發生高速碰撞的情況下，非常容易膨脹、變形、剝落。因此常常等不到規定的間隔，就必須要提前鏟除部分涂料，重新涂覆——在B2的早期服役階段，這個問題特別嚴重。

    F22戰斗機的隱身涂料采用銀材料也不奇怪，作為導電能力最好的金屬之一，銀的導電能力甚至超過了銅，是導電性最出色的金屬。而這種隱身涂料最注重個的兩個性能就是導電性和可塑性，而想滿足這兩個要求最出色的金屬就是銀。

    隱形戰斗機除了要具有非常強大的外形隱身能力以外，在被動隱身上也需要下很大功夫，其中隱身涂料毫無疑問是重中之重，隱身涂料除了要具有良好的吸收雷達波性能以外，還需要注意飛機自身的其余可能會產生可探測信號的設備，比如飛機上的雷達和電子設備在使用的時候會產生大量電能，如果處理不恰當?shù)脑挄写罅康碾姶泡椛洌芊癖ＷC整架飛機的隱身涂層能否完美結合也是個大問題，因此就產生了用銀來做“填充”的思路。

    銀金屬的導電性能非常強，常溫情況下電阻僅為1.59×10-8 Ω·m，這種導電性能可以完美保證電磁輻射在飛機機體內循環，不需要擔心電流這方面問題，而作為一種金屬，銀非常軟，甚至用人手就可以輕松掰成各種形狀，液態純銀能輕松制造成各種形狀，而銀化學性質不活潑，很難和其他金屬和材料發聲化學反應，毫無疑問是最適合應用在隱身戰斗機涂層上的金屬材料了。

    事實上，除了普通的隱身涂料以外，隱身戰斗機的隱身手段還有很多種，殲20和F22以及F35都做了外形上的修型設計，以求能達到反射面最小的效果，以F22為例，除了機翼以外，F(xiàn)22將所有第四代戰機外置的部位都放在了機體內，包括導彈掛架、起落架、天線，甚至是兩臺F119發動機尾噴口也做了遮蔽設計，并且進行了紅外信號掩蓋，這一點在F35戰機上也得到了最好體現。

    但由于F35戰機設備多，構型復雜，所以F35戰機在進行外型設計的時候，為了追求強大的隱身效果，甚至將戰機整體外形設計的凹凸不平，并且非常的粗短，這也是F35戰機被稱為“肥電”的原因，而光學隱形和紅外隱形也是必須做到的，這導致了F22戰機和F35戰機都在高速性能和機動性能上做了一定的妥協，以至于F35除了亞音速性能出色以外，在超音速性能上甚至比不上一部分第四代戰機。

    隱身戰機強大的作戰能力讓第五代戰機比起第四代戰機的作戰效能提高了10倍以上，這也是隱形戰機如此注重隱身能力的原因，而中國的殲20，美國的F22隱身能力不相上下，遠遠超過了俄羅斯T50的水平。但隱身戰機也是一款極其燒錢的武器，僅僅補充這種“涂料”，都需要不少錢，據美國國防部宣傳，F(xiàn)22每更換一次隱形涂料的就需要上百萬美元，F(xiàn)35也需要數十萬美元，這根本不是一般小國家能承受得起的。
