{首页主词},&

Adv. Mater.：相稱的石墨烯涂層對銅的耐腐蝕性的增強作用

2018-01-12 15:20:05 作者：本網整理來源：石墨烯聯盟分享至：

近日，北京大學劉開輝研究員、江穎研究員和韓國基礎研究院丁峰教授（共同通訊作者）等人在Adv. Mater.上發表了題為“Greatly Enhanced Anticorrosion of Cu by Commensurate Graphene Coating ”的文章。采用石墨烯涂覆的Cu來研究金屬的平面依附性防腐蝕性能，并進一步解決了石墨烯抗蝕能力的矛盾，通過相應的石墨烯涂層為超高性金屬的防腐開辟了新契機。

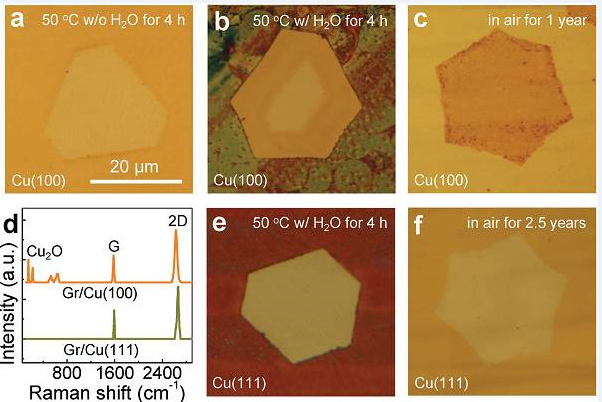

圖1. 石墨烯包覆銅的表面依附性氧化

（a）石墨烯涂覆的Cu（100）在干燥的空氣中在50℃下氧化4小時

（b）在用水蒸氣處理在50℃下處理4小時

（c）在空氣中一年

（d）Gr / Cu（100）和Gr / Cu（111）的拉曼光譜證實主要在Cu（100）表面形成Cu2O，而不在Cu（111）上

（e）石墨烯涂覆的Cu（111）氧化4小時并且在50℃水蒸氣中

（f）在22℃空氣下氧化2.5年后

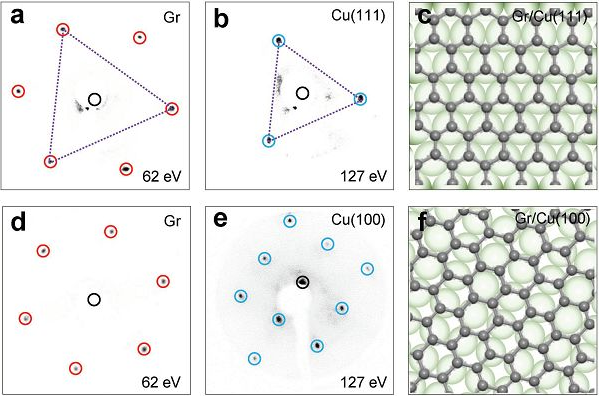

圖2. Gr / Cu系統中的倒易空間表面結構

（a，b）在不同電子能量下獲得的石墨烯和Cu（111）的LEED圖案。（c）Cu（111）上的石墨烯晶格的示意圖。碳原子與銅相匹配

（d，e）在不同電子能量下獲得的石墨烯和Cu（100）的LEED圖案。石墨烯晶格與Cu（100）顯示扭曲角

（f）Cu（100）上的石墨烯晶格的示意圖。碳原子不能與Cu相匹配

圖3. Gr / Cu系統中的實空間表面結構和界面耦合

（a，b）分別在Cu（111）和Cu（100）上的石墨烯的STM形貌，顯示出兩種不同的表面構型

（c）銅（100）上的一維石墨烯起皺的STM形貌。一維起皺的線輪廓疊加在圖像上，表明其高度約為2

（d）這兩種配置的dI / dV譜。在石墨烯/ Cu（100）上可以觀察到明顯的間隙樣特征，而石墨烯/ Cu（111）上沒有這種特征。 dI / dV光譜的設定點：0.5V和100pA

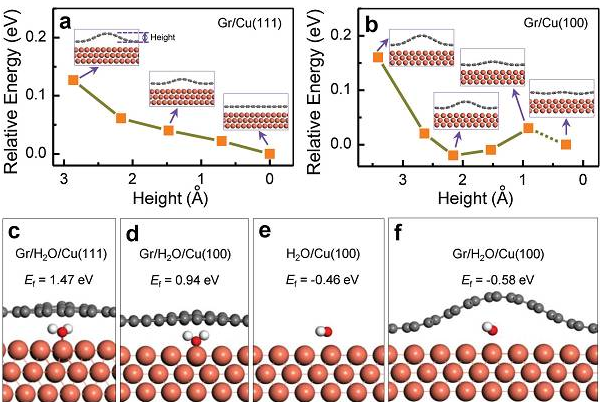

圖4. 石墨烯涂覆的Cu表面的皺褶和H2O分子吸附形成的理論模擬

（a）和（b）分別為Gr / Cu（111）和Cu（100）相對于起皺高度（定義為從石墨烯的平坦部分到起皺峰值的距離）的相對能量

（c）和（d）分別為平面石墨烯涂覆的Cu（111）和（100）表面與插入H2O分子的側視圖

（e）和（f）分別為裸露和起皺的石墨烯涂覆的Cu（100）表面的吸附水分子的側視圖。同時也給出了四種結構的相應形成能。橙色，灰色，紅色和白色的球分別代表Cu、C、O和H原子

本文采用的石墨烯涂覆的Cu來研究金屬的小平面依附性防腐蝕，同時研究表明，生長的石墨烯可以保護Cu（111）表面在濕空氣中氧化持續2.5年以上，與石墨烯涂層Cu（100）表面的加速氧化形成鮮明對比。進一步的原子尺度表征和初始計算揭示了相稱的石墨烯/ Cu（111）的強界面耦合防止H2O擴散進入石墨烯/ Cu（111）界面，而在Cu上的不相稱的石墨烯中會形成的一維褶皺（100）促進H2O在界面處的擴散。

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：殷鵬飛

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網官方 QQ群：140808414
