以多種高分子聚合材料為主要成膜物質，添加觸變劑、防流掛劑、防沉淀劑、增稠劑、流平劑、防老劑等添加劑和催化劑，經過特殊工藝加工而成的合成高分子水性乳液防水涂膜，具有優良的高彈性和絕佳的防水性能。涂膜耐水性、耐堿性、抗紫外線能力強，具有較高的斷裂延伸率，拉伸強度和自動修復功能。本文將盤點現行合成高分子防水涂料標準及產品性能。

 JC/T975-2005 道橋用防水涂料

本標準適用于以水泥混凝土為面層的道路和橋梁表面，并在其上面加鋪瀝青混凝土層的防水涂料。產品按材料性質分為道橋用聚合物改性瀝青防水涂料(PB)、道橋用聚氨醋防水涂料(PU)、道橋 用聚合物水泥防水涂料(JS)，本文主要介紹聚氨酯防水涂料。

道橋用聚氨酯防水涂料應為均勻粘稠體，經攪拌后無凝膠、結塊，呈均勻狀態。產品在應用時，應與增強材料和或保護層結合使用，其中聚氨酯防水涂料與瀝青混凝土層間需設過渡界面層。

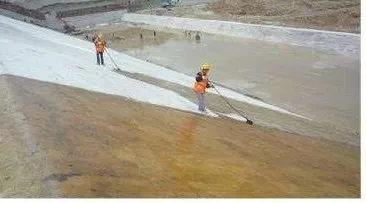

  JC/T864-2008 聚合物乳液防水涂料

聚合物乳液建筑防水涂料是指各類以聚 合物乳液為主要原料 ，加入其 他 添加劑 而制得 的單組分水乳型防水涂 料 。該防水涂料是一種無毒 、不燃 、綜合性能優 良的多功能防水涂料 。具有很好的防水性能 ，也兼備裝飾和環境保護功能 。該 類產品粘結力 、抗拉強度 、 延伸 性 、耐酸堿性良好 ，冷施 工 ，操 作 簡 便 ，已被廣 泛 應用 于屋 面 、廚衛 間 、地 下 室 、水池 等 防水工 程 。

本標準適用于各類以聚合物乳液為主要原料,加入其他添加劑而制得的單組分水乳型防水涂料。本標準適用的產品可在非長期浸水環境下的建筑防水工程中使用。若用于地下及其他建筑防水工程，其技術性能還應符合相關技術規程的規定。符合此標準的產品一般為水性丙烯酸或者水性聚氨酯乳液為原材料的防水涂料。

本標準按產品的物理性能分為 I類 和 Ⅱ類 ，I類 產品不用于外露場合 。I類產品考慮 了國內生產的實際情況及施工使用部位 ，在保證防水工程質量的前提下 ，規定 了相應的主要性能技術指標 。Ⅱ類產品等效采用了國外先進國家標準 。增加了人 工氣候老化處理后的拉伸性能等試驗項目，其技術指標達到國際先進水平 。

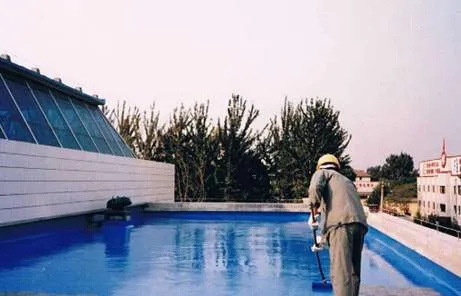

GB/T23446-2009 噴涂聚脲防水涂料

本標準適用于建設工程、基礎設施防水用噴涂聚脲防水涂料。噴涂聚脲是指由異氰酸酯組分 （簡稱A組分）與胺類化合物（簡稱R組分） 反應生成的一種彈性體物質。異氰酸酯既可以是芳香族的， 也可以是脂肪族的。其中的甲組分是單體、 聚合體、異氰酸酯的衍生物、預聚物和半預聚物。預聚物和半預聚物是由端氨基或者端羥基化合物 （通常采用低聚物二元醇、 三元醇或之間混合物）與異氰酸酯反應制得。其中的乙組分是由端氨基樹脂（端氨基聚醚）、端氨基擴鏈劑、顏料、填料和助劑等組成。

在端氨基樹脂、 端氨基擴鏈劑中不能有任何與羥基反應的聚合物成分， 只有滿足這個條件才能稱之為 “純聚脲體系” 。兩者混合后的反應速度極快，需要用專用設備在一定溫度、 壓力下通過撞擊方式混合， 進行噴涂或澆注形成聚脲彈性體。

純聚脲涂料的乙組分中全部使用了胺類反應成分，由于異氰酸酯與氨基反應速度極快， 使得異氰酸酯與水來不及參與反應而產生C O2, 解決了涂膜發泡問題，可在極端的條件下使用。當其被用在幾乎吸水的基材上時，聚脲也不會因此而發泡， 當空氣中含有大量水的時候，它也不會有起泡現象。甚至在非常低的溫度下（-20 ℃）聚脲仍能正常固化。

聚氨酯（脲）中的乙組分引入了端氨基擴鏈劑，代替了聚氨酯涂料中的端羥基擴鏈劑， 在一定程度上阻止了異氰酸酯與水、 濕氣的反應，材料力學性能得到改善。相對于聚氨酯體系， 聚氨酯（脲）混合體系有更大的應用范圍， 但混合物中催化劑的引入使它們比起純粹的聚脲體系對濕氣、 溫度更加敏感，還不能從根本上解決體系的發泡問題。由于溫度對被催化的多元醇/ 異氰酸酯反應敏感， 所以多元醇/ 異氰酸酯反應行為不同于氨基/ 異氰酸酯體系。這個體系會變得相對不穩定，受施工環境影響較大。

本標準所述的噴涂聚脲防水涂料包含上述所述的“純聚脲體系”和“聚氨酯/ 聚脲體系” 兩種組成，是以異氰酸酯與胺類化合物 （氨基擴鏈劑）反應生成的一種彈性物體，并經噴涂施工的防水涂料。

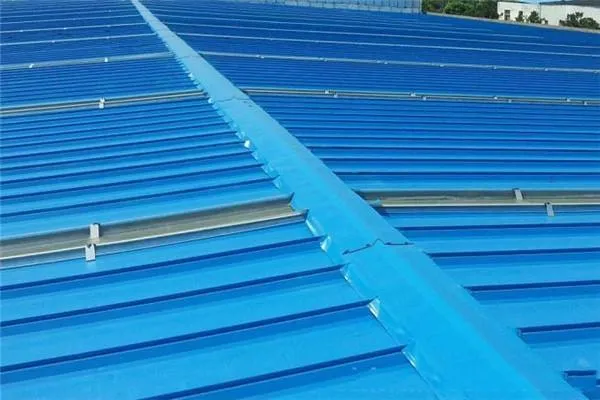

JG/T 375-2012 金屬屋面丙烯酸高彈防水涂料

本標準適用于金屬屋面丙烯酸高彈防水涂料的生產、檢驗和應用。

金屬屋面丙烯酸高彈防水涂料是以國際最先進的純丙乳液為主要原料，通過加入其他助劑制得的金屬結構專用單組份水性防水涂料。產品具有高固含量、強彈性、耐老化性、耐低溫性、抗紫外線強、隔熱防水、殺菌防霉性能，輔以縫織聚酯布增強，適用于金屬屋面直接外露防水工程，外墻、地下室、廁浴間、廚房、樓地面、陽臺等工程的防水、防滲和防潮。

此產品既有防水卷材的強抗拉和抗撕裂能力，又具有液體涂料可以保護任何復雜結構的適用性。 彌補了防水卷材難以處理局部結構和兩種材料搭接部位防水的缺陷。與各種基面強力粘結，100%與基面結合在一 起，保證了材料長時間的使用壽命。同時無需設立保護層，減輕屋頂荷載，維修方便。液體冷施工，方便快捷，適用于各種復雜結構，能與基面形成完美的無縫防水系統。

表層涂料具有優良的隔熱和防水效果，反照功能顯著，能反射掉85%的太陽光能和熱能，高達95%的發射率，能迅速散發掉基材聚集的熱量，并擁有較低傳導系數，可有效阻斷熱能傳導。一般可以降低基材表面溫度25℃，有效節省空調費用20%～70%，在高達40℃的高溫環境下，產品涂層手摸腳踩都是清涼的。

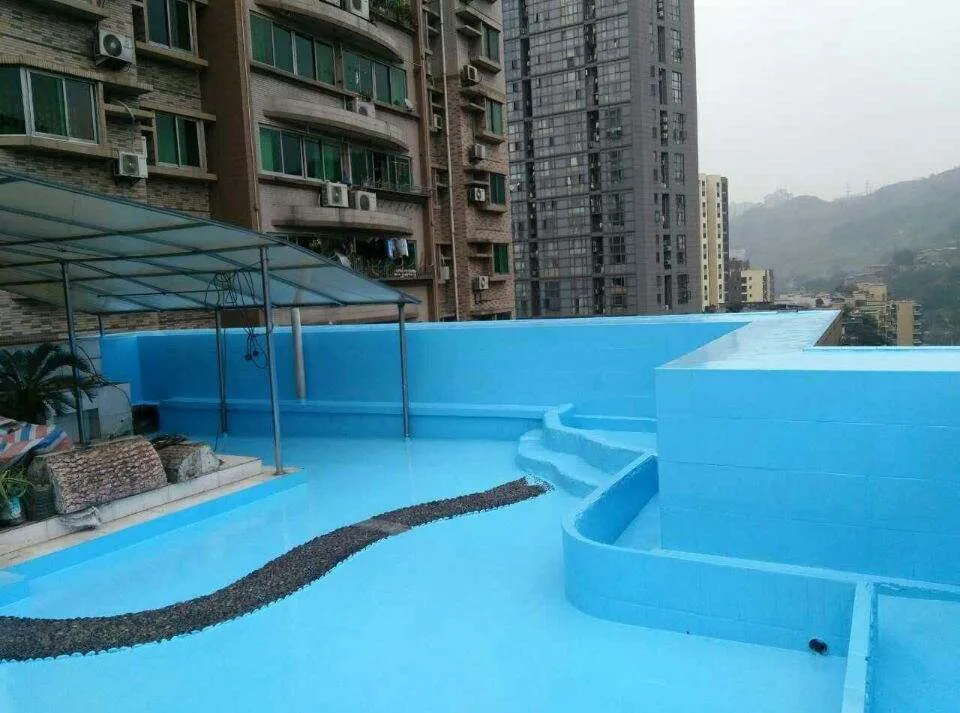

GB/T19250-2013 聚氨酯防水涂料

本標準適用于工程防水用聚氨酯防水涂料，產品按組分分為單組分和雙組分，按基本性能分為Ⅰ、Ⅱ和Ⅲ型，按使用方式也分為外露型和非外露型，適用于屋面和廁浴間、地下室、蓄水池、墻面的防水，防滲、防潮。

雙組分聚氨酯防水涂料是一種雙組分反應固化型合成高分子防水涂料，甲組分是由聚醚和異氰酸酯經縮聚反應得到的聚氨酯預聚體，乙組分是由增塑劑、固化劑、增稠劑、促凝劑、填充劑組成的彩色液體。使用時將甲乙兩組分按一定比例混合，攪拌均勻后，涂刷在需施工基面上。成膜后無毒、無味、無環境污染。膜片強力大、抗基層變形能力強；高、低溫性能優越；與基層面的粘著力大。

單組份聚氨酯防水涂料是以異氰酸酯、聚醚為主要原料，配以各種助劑制成的反應型柔性防水涂料。該產品具有良好的物理性能，粘結力強，常溫濕固化。

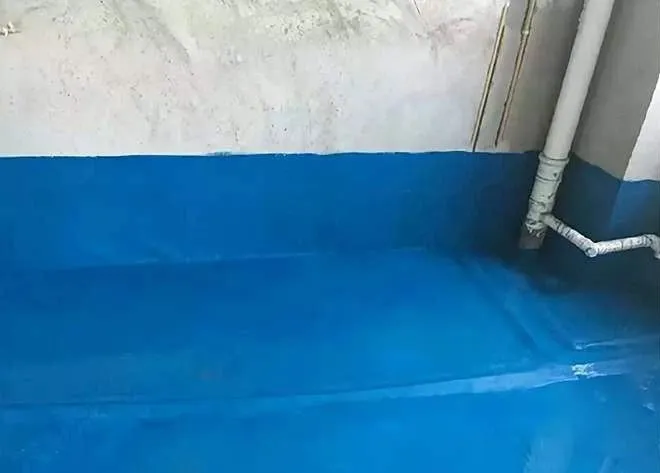

JC/T2217-2014 環氧樹脂防水涂料

本標準適用于建設工程非外露使用的環氧樹脂防水涂料，環氧樹脂防水涂料（簡稱為 EP 防水涂料）是近十年來發展起來的新型防水材料。它是以雙酚 A環氧樹脂、活性稀釋劑、改性劑為主要成分，與改性胺類固化劑反應后，生成具有三維立體網狀結構的固結體。環氧樹脂固化后具有優良的物理力學性能，耐老化、耐凍融、耐腐蝕性能，無毒、無污染，符合環保要求，并在建筑工程、地下工程、高速鐵路、高速公路、水工、水利上逐步得到推廣應用。

產品性能特點有：

（1）粘接力強，對被粘的基面如新混凝土、瀝青混凝土、卷材、聚氨酯涂料、聚脲、碳纖維布、鋼板等均有突出的粘接力，并能固結松散的基面材料；

（2）在無明水的潮濕基面也具有很好的滲入固結特性，濕粘接強度非常高，可在潮濕基面施工且施工工藝簡單；

（3）能短時耐受180℃攤鋪瀝青混凝土熱壓；

（4）具有良好的施工性，形狀復雜的基面施工非常方便，無需作找平層，施工工藝非常簡單，工效快捷；

（5）具有優良的抗凍融、耐老化性能和抗腐蝕性能，收縮性小；

（6）固結體無毒、無污染，符合環保要求。

（7）具有滲透性的產品滲透能力強，可滲入混凝土內 2mm 以上，形成植根式的涂層，滲入部分形成犬牙交錯的不規則固結層，強度比原混凝土提高 30%以上，還可避免界面上的應力集中，既具有防水功能又提高了固結層的抗剝離能力；

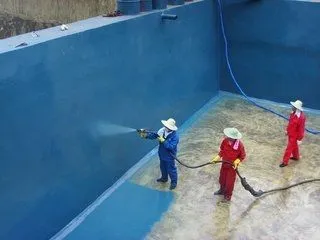

JC/T 2435—2018 單組分聚脲防水涂料

本標準適用于建設工程防水用單組分聚脲防水涂料。單組分聚脲是以多異氰酸酯（—NCO）封端的預聚體、含有封閉氨基的潛伏性固化劑、其他惰性物質構成的單包裝混合物。單組分聚脲具有均質不分層、固化過程不產生 CO2 氣體、可厚涂、可用于各類復雜的基材表面、涂膜材料對于基材的粘結性優秀等特點。

單組分聚脲防水涂料是一種近年發展起來的新型防水材料，在一些特殊領域有獨特的優勢，如水利水電行業中的抗沖刷性工程、海洋混凝土防滲工程、機場地坪混凝土修補工程、國防工業耐強沖擊掩體涂層工程、極其嚴寒地區的防腐防水防護工程等。
