鐵碳合金相圖口訣

溫度成分建坐標，鐵碳二元要記牢。

三平三垂標特點，九星閃耀五弧交。

共晶共析液固線，十二面里組織標。

基本組織先標好，相間組織共逍遙。

分析成分?jǐn)嘟M織，鍛造處理離不了。

今天請?jiān)趯W(xué)的小果汁們拿出紙、筆和尺子，我們一起來跟著口訣畫一幅鐵碳合金相圖哦！

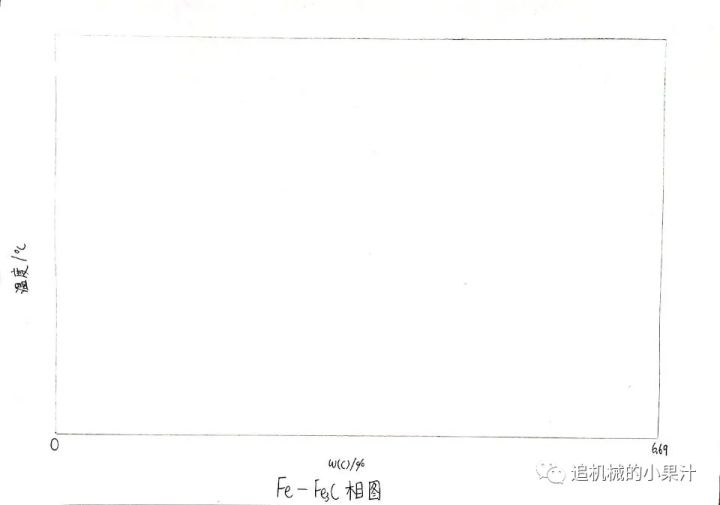

溫度成分建坐標，鐵碳二元要記牢。

橫坐標是成分，即碳的相對質量分?jǐn)?shù)。縱坐標是溫度。我們所研究的含碳量范圍最多到6.69％，這是因?yàn)槲覀冎溃剂繛?~0.0218％是工業純鐵；0.0218％~2.11％是鋼，而2.11％~6.69％是白口鐵，含碳量再往上走一般在工業上應用得不多。

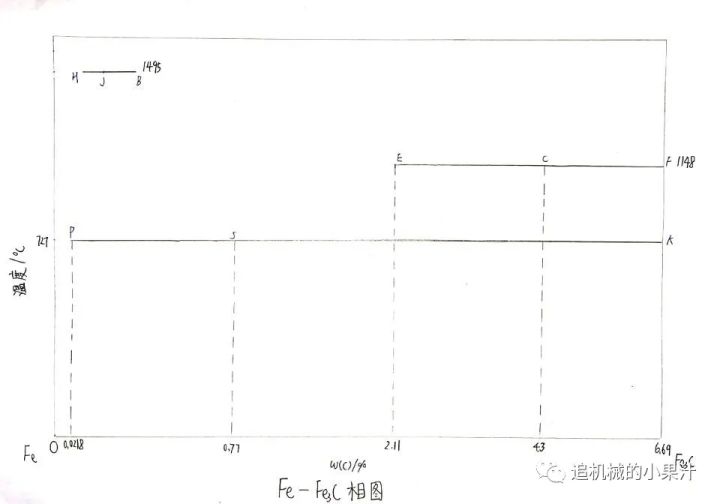

三平三垂標特點，九星閃耀五弧交。

平行和垂直都是相對于橫坐標而言的。

三平包括：HJB包晶線、ECF共晶線和PSK共析線。

HJB包晶線是1495℃，此處發生包晶反應，由高溫鐵素體δ和液相L包晶反應生成奧氏體A。

ECF共晶線是1148℃，此處發生共晶反應，由液相L共同析出奧氏體A和滲碳體Fe3C。由奧氏體和滲碳體組成的機械混合物稱為萊氏體Ld，它是蜂窩狀的，以Fe3C為基，硬而脆。

PSK共析線是727℃，此處發生共析反應，由奧氏體A反應生成鐵素體F和滲碳體Fe3C。由鐵素體和滲碳體組成的機械混合物稱為珠光體P，兩相呈片層相間分布，性能介于兩相之間。

三垂包括：S點，共析點，溫度為727℃，含碳量是0.77％；

E點，碳在奧氏體中的最大溶解度所在點，溫度為1148℃，含碳量是2.11％；

C點，共晶點，溫度為1148℃，含碳量是4.3％。

沿著三個點作橫軸的垂線，可以將大的相區分為更為細致的小相區。實際上，還有一點PSK共析線中的P，它是碳在鐵素體中的最大溶解度所在點。（此處的鐵素體F，又寫作α，區分于高溫鐵素體δ）。

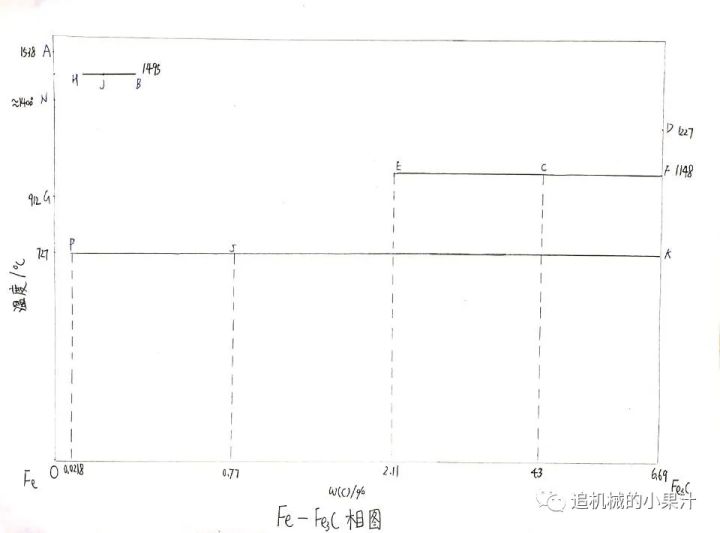

九星為：A、D、E、C、F、P（即上文所提碳在低溫鐵素體中的最大固溶度所在點）、S、K、G（奧氏體向鐵素體同素異構轉變點）。還有兩點也要畫出來：N點，它是高溫鐵素體向奧氏體轉變點。

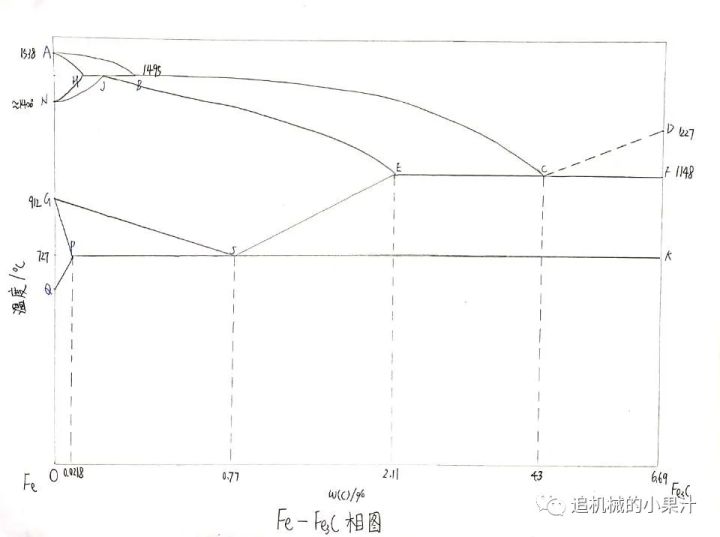

五弧為：ABCD，液相線；AHJECFD，固相線；

GS，鐵素體與奧氏體的固溶體轉變線；

ES，碳在奧氏體中的固溶線；

PQ，碳在低溫鐵素體中的固溶線。此處的Q點是固溶線與縱坐標的交點，即點為純鐵時，碳在低溫鐵素體中的固溶點。

此時，相圖的各個區域已經基本成型，我們還需要將孤立下來的N點與H和J點相連；將GP相連。

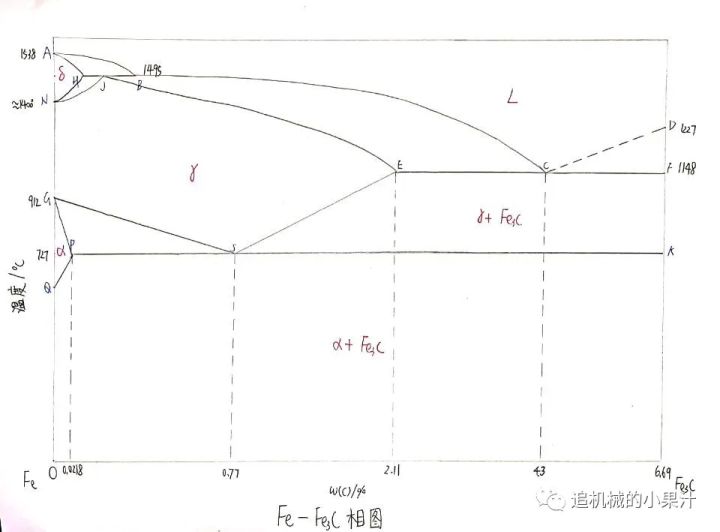

共晶共析固液線，十二面里組織標。

Emmmm，直觀來看，其實應該是十一面，但是滲碳體所在的區域是和其他相共存的。

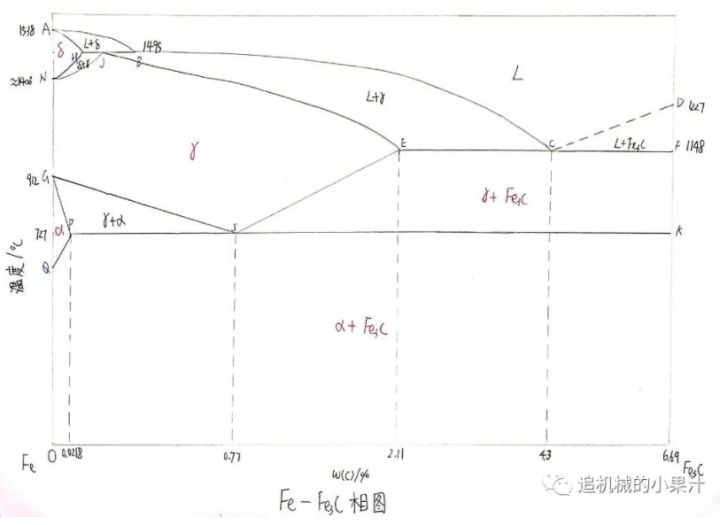

基本組織先標好，相間組織共逍遙。

五個單相區：液相L、高溫鐵素體δ、奧氏體γ（又作A）、鐵素體α、滲碳體Fe3C。

相是獨立的，組織是由多種相共同組成的。滲碳體是一種單相，但是它在鐵碳合金相圖中表現有兩種，第一種是和奧氏體一起組成萊氏體，第二種是和鐵素體一起組成珠光體。注意滲碳體和這兩種相形成的組織區域和單獨的奧氏體α和鐵素體γ所在相區的相鄰關系。

相間組織是被兩個單相夾在一起的，七個相間組織為：L+δ、L+γ、L+Fe3C、δ+γ、γ+α、γ+Fe3C（萊氏體）、α+Fe3C（珠光體）。

分析成分?jǐn)嘟M織，鍛造處理離不了。

實際上，至此，鐵碳合金相圖已經完成啦！

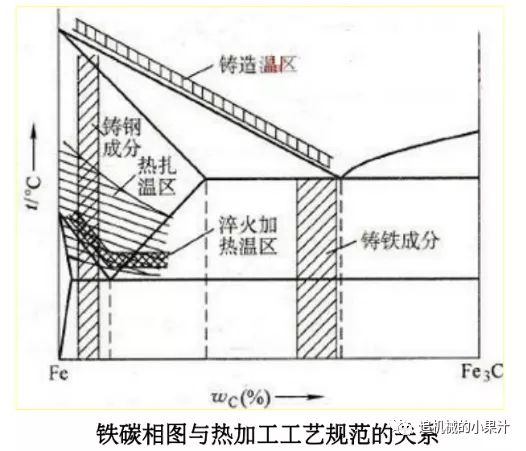

鐵碳合金相圖的其中一個應用就是根據不同組織的性質和特點，選擇合適的熱加工工藝。如下圖。
