材料之美不僅體現在宏觀，也表現在其微觀組織。為了讓更多材料人欣賞到美輪美奐的材料組織，培養探索微觀世界的興趣，提高儀器使用水平與藝術鑒賞能力，特此舉辦第七屆材料微結構大賽。

主辦方：

材料科學與工程公眾號、材料科學網、SCI期刊《Int J Min Met Mater》、EI及ESCI收錄期刊《材料工程》、中文核心期刊《航空材料學報》、科普期刊《金屬世界》、中文科技核心期刊《有色金屬科學與工程》

支持單位與媒體：

《電子顯微學報》編輯部、北京新材料技術協會、中國腐蝕與防護網、英文期刊《Tungsten》、EI期刊《工程科學學報》、燕山大學材料學院、中文核心期刊《粉末冶金技術》、材料與測試網、機械工程材料、材料基、國際金屬在線、孜然學術

大賽歷程：

征稿階段（點擊查看）共收來自國內外114家單位，396份參賽作品，感謝所有參賽者的來稿！

評選階段（點擊查看）超過2.25萬人投票，6位專家打分點評。感謝所有專家評委的支持！感謝所有讀者的投票！

最終評選出了一等獎*1，二等獎*2，三等獎*3，優勝獎*10。近日，我們將按報名表提供的地址、郵箱發放獎品與證書，請注意查收。

入圍投票階段的30幅作品將陸續在材料科學與工程微信公眾號、材料科學網、EI及ESCI期刊《材料工程》、中文核心期刊《航空材料學報》、《金屬世界》等刊登展示。

本屆大賽評委名單

以下是獲獎及入圍作品、專家評語。

2021年12月，第八屆材料微結構大賽，我們再會！

一等獎

【1延安大學：王亞斌】荷塘。材料介紹：樹枝狀介孔二氧化硅納米球。所用儀器：透射電子顯微鏡。科學闡釋：樹枝狀介孔二氧化硅納米球具備三維中心輻射狀孔道和多級孔結構。與傳統介孔材料相比，其具有更高的比表面積、更大的孔體積、更高的孔滲透性和粒子內表面更易接觸性等優點。客體物質（如極小的納米粒子）能夠沿著中心輻射狀孔道進行負載和/或輸送，甚至與化學改性所得內部活性位點發生反應。因此，樹枝狀介孔二氧化硅納米球是一種富有前景的載體平臺，可以用來構筑新型納米催化劑、吸附劑、基因/蛋白質/藥物的遞送系統等。TEM圖代表合成體系未反應完全，包括最初形態、中間形態和球形的產物。藝術描述：此圖可用唐朝詩人李嶠·《荷》這首詩中的一句來描述，“魚戲排緗葉，龜浮見綠池”，意為“荷葉鋪滿了水面，魚兒在荷葉下游來游去，烏龜浮出水面，撥開了緊密相連的荷葉，露出了池中的綠水”。【評語】圖片清晰度較高，藝術感較強。圖片清晰，顏色搭配合理，充滿人文藝術氣息。圖片布局和色彩搭配很好，但整體缺乏靈動性。這幅圖片將荷塘中荷葉下魚兒戲水的畫面完美的展現出來，既靜謐又活潑，效果非常棒，難得的是沒有任何認為的元素在里面！原圖為TEM成像，背景干凈，拍攝清晰，渲染后的圖片巧妙利用了原圖的構圖，配以綠色荷葉和淺藍色背底，整幅圖面干凈柔和，荷葉與魚兒、烏龜的設計巧妙逼真，詩中描述的荷塘景色躍然屏幕，非常完美。圖片清晰，將初始態、中間態以及最終態的反應產物與“魚戲排緗葉，龜浮見綠池”的唐代詩詞的意境進行巧妙聯想，無論科學性還是藝術性均為上乘佳作。ps.有三位評委給出接近滿分。

二等獎

按單位拼音排序

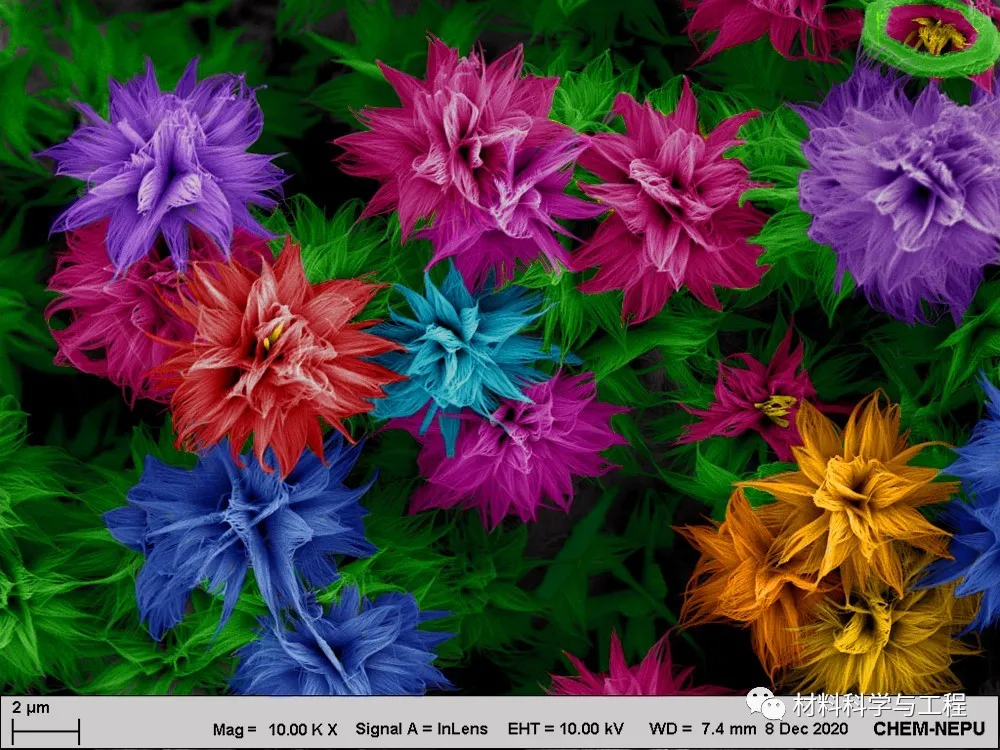

【2東北石油大學：王心英；指導老師：張旭昀，王勇】作品名稱：花開富貴。材料介紹：采用水-溶劑熱法在鎳網上制備鈷酸鎳納米花狀結構。所用儀器：SIGMA掃描電鏡。科學闡述：采用水和酒精的混合溶液作為溶劑，使用硝酸鐵、硝酸鎳、尿素、氟化銨制備出的一朵朵花狀鈷酸鎳。藝術描述：花開富貴迎新春，竹爆平安臨盛世，花開富貴一直以來是中國傳統吉祥圖案之一，代表了人們對美滿幸福生活、富有和高貴的向往。盛世花開，花開富貴，圖中一朵朵競相綻放的鈷酸鎳花朵，寓意著我們國家的繁榮昌盛、興旺發達，花開一冒，富貴昌盛，繁茂的群花象征著我們國家的富貴昌盛如春天一樣，富貴花開，五福臨門，愿你事業遍地開花永攀高，生活花開富貴總吉祥。【評語】圖片清晰度高，采用水-溶劑法制備鈷酸鎳難度大，表征難度大，圖片能很好地揭示其形貌，闡明其科學含義。合成產物組織漂亮，顏色搭配合理，寓意美好。利用納米花狀結構制作出精美的“花開富貴”。本身圖的寓意較好，但是一個硬傷是圖中鈷酸鎳納米花的形狀跟牡丹的形狀差別較大，因此導致圖片的整體效果稍微差一些。原圖拍攝清晰，渲染圖片采用撞色搭配略顯俗套，較為常見。通過化學方法合成具有復雜納米形貌的鈷酸鎳材料，具有較好的科學性。顏色豐富明亮，與“花開富貴”的主題相得益彰。

【3河北工業大學：權力偉】作品名稱：麥田濛濛連千疇。材料：CsPbBr3 納米晶體。儀器：JEM2100F。科學闡釋：金屬鹵化物鈣鈦礦納米晶目前展現出具有新一代發光材料的潛力，具有較窄的熒光峰和較強的熒光量子效率。CsPbBr3 納米晶體具體良好的發光效應，通過熱注入法合成尺寸約10-20 nm的立方形晶體。該晶體具有立方相結構，晶格常數為0.5827 nm, 通過透射電鏡觀察，可以清晰地看到納米晶的晶格排列，CsPbBr3納米晶體結晶質量好。藝術描述：方塊的鈣鈦礦顆粒猶如一塊塊麥田，一條一條可見的晶格結構像猶如一垅一垅的麥溝。看那由綠變黃、星星點點的麥子，誰不喜笑顏開？麥田濛濛連千疇，去年見種今見秋。看著連綿千頃即將成熟的麥田，不由感慨有播種才有收獲，有勤勞才有希望。人生只有種下希望的種子、奮力拼搏，在汗水的浸潤下，才能獲得成功與幸福。【評語】圖片清晰度較高，倍數高，所研究的主題具有重要的科學意義。合成產物組織漂亮，顏色搭配合理，寓意美好。圖片展現的麥田縱橫捭闔，納米晶的形態類似高溫合金的兩相結構。不同取向的晶格條紋像極了麥田，所欠的就是圖中元素略顯單一。原圖為TEM高分辨圖像，拍攝清晰，渲染圖片巧妙的將晶格結構設計成麥溝，方塊顆粒設計成麥田，配以黃綠色調，整幅圖畫面生動而充滿活力，藝術性好。圖片具有很高的清晰度，經渲染后色彩豐富、緊扣“麥田連連”的主題，能體現微觀與宏觀世界“萬物合一”的哲學意境。無論從科學性還是藝術性均屬佳作。

三等獎

按單位拼音排序

【4湖南大學：陳雪芳】作品名稱：編織。材料介紹：ZnO納米棒陣列。所用儀器：場發射掃描電子顯微鏡 （FESEM, JEOLJXA-8530F）。科學闡釋：通過水熱法在垂直于碳布纖維方向上生長分布均勻且致密的氧化鋅納米棒陣列，平均直徑約為300nm，長度約為4.5-7μm。藝術描述：編織是人類最古老的手工藝之一，因其織品具有鮮明的藝術性和廣泛的實用性及其所蘊藏的豐富德育因素而深受大眾的喜愛。圖中互相交錯的納米棒陣列可以看作是編織而成，展現沒有圖案的織品寓意通過不同的編織者視角表達不同的情感和希冀。可以是自己通過努力編織絢麗多彩的人生，彩色ZnO納米棒編織條象征生活中發生的不同事件，雖交錯復雜，但都可以有條不紊的進行和延伸，成為多彩人生中不可或缺的一抹亮色。【評語】圖片清晰，能看到納米級別的表面纖維，圖片質量較高。比真的毛毯毛巾還漂亮！合成組織形貌不錯，顏色靚麗。圖片清晰精美，科學闡釋和藝術解讀到位，五顏六色的絨毛狀條狀物交錯分布寓意著豐富多彩和溫暖的生活。該圖片中材料單一，看似平平無奇，但是作者的色彩搭配讓人看著非常舒服，稍欠的是寓意略顯不足，但作品的名字還是非常貼切的，色彩的搭配也象征著每個人多彩的人生。圖片原圖為SEM成像，拍攝清晰，顏色搭配較好。寓意多彩的人生，帶給人希望。

【5南京航空航天大學：冉瑾瑾、王琦、劉禹男】作品名稱：《山重水復疑無路》。材料介紹：黑色金屬表面化學敷銅。所用儀器：SEM。科學闡述：打磨彈簧鋼表面化學腐蝕并鍍銅表面，淘寶購買，真空，采集電子束激發的二次電子信號，表面形貌襯度。藝術描述：圖片中大幅的“冰天雪地”象征著科研探索遇到的困難和阻力，也象征科研道路前路漫漫，探索永無止境，圖片右下角有一個人，象征著在科研道路上努力探索的科研工作者，他在科研中遇到了瓶頸，坐下來休息，圖片的左上角是穿過云層的陽光，象征著科研探索中的勝利的曙光。圖片整體寓意著科研工作是艱辛的，當你累了的時候，可以停下來休息，但千萬不要放棄，也許翻過這座山就能看到勝利的曙光。山重水復疑無路，柳暗花明又一村。【評語】圖片清晰度一般。渲染相較原圖更為突出。圖片意境解讀很好。圖片的構圖及渲染都很好，所欠的是名字取得稍微有些不搭，如果能把寓意比喻成通過科研工作者的努力打破科研上的障礙（寒冬），迎來新春（科研突破）會更好。原圖為SEM成像，灰藍色調十分唯美，但光與人的加入使原圖改動略大。構思巧妙，將SEM照片中大部分形貌進行虛化作為冰雪滿天的背景，突出了枝晶結構作為風雪中的樹枝，重點突出，寓意明確，具有藝術性。

【6浙江理工大學：符浩】原圖是掃描電子顯微鏡下拍的聚乙烯亞胺接枝纖維素顯微形貌圖片，圖中針狀結構是超細的氧化聚乙烯亞胺晶體，多數的晶體連接在一起，形成了一幅盛開的梅花的景象。作品圖是將原SEM圖像經過Photoshop反相、著色等處理呈現出冬日梅花盛開的景象，原圖中的團聚程度較大的地方著色為粉白色，代表著梅花的花瓣，長鏈狀的氧化聚乙烯亞胺晶體著為木色，代表梅花樹的枝干。“墻角數枝梅，凌寒獨自開”盛開的不僅僅是冬季花朵的不屈，更是人類精神上的不屈，縱古觀今，多少文人騷客為之傾倒。面對嚴寒，在其他花朵沉淪的時候，她卻表現出頑強的生命力，盛開著嬌艷的花朵，這何嘗對我們來說不是一種啟發呢！生活中，我們總會遇到各種困難，我們要像梅花一樣不屈不撓，敢于拼搏！【評語】晶體生長連續有序，拍攝質量較高，能很好地展示氧化聚乙烯亞胺晶體的形貌圖片清晰，渲染比較應景。原圖和藝術加工后的圖都很唯美。圖片用來形容梅花，但是里面的枝蔓與梅花的枝蔓相去甚遠，另一個問題是圖片鋪的太滿，影響了美觀。原圖為SEM成像，拍攝清晰，雖整體亮度對比度欠佳，但渲染后的圖片選用的灰、白、金色調使整幅圖片展現出古典中國畫的效果，藝術性和美觀性吸人眼球。圖片清晰，想象合理，寓好，兼具科學與藝術性。

優勝獎

按單位拼音排序

【7北京科技大學：王秋玉，李一航】作品名稱：繁花似錦。材料介紹：20鋼在SRB條件下浸泡14天后，所拍攝到的腐蝕產物形貌。使用設備：JEOL 掃描電鏡。藝術闡釋：20鋼基體表面覆蓋一層生物膜，像是孕育著鮮花的貧瘠的土壤，而柱狀的腐蝕產物形成像花朵一樣的團簇，它們爭先恐后地開放。土壤雖然貧瘠，但美麗的花朵依舊開放，這表達了對生的渴望。【評語】圖片清晰度較高，但倍數不足，缺乏相應的科學描述，難以判斷其科學含義。圖片清楚，配色有所欠缺。圖片清晰、美觀，但藝術闡釋牽強，花顯得刻板。本身圖的質量不錯，寓意也好，但是背底渲染的顏色與花的顏色色差較小，導致花不突出，有些喧賓奪主。原圖為SEM成像，拍攝清晰，雖較為常見，但勝在配色淡雅柔和，寓意及藝術性好。圖片清晰，具有科學性，寓意好，但渲染后顏色與構圖略顯雜亂，藝術性略欠缺。

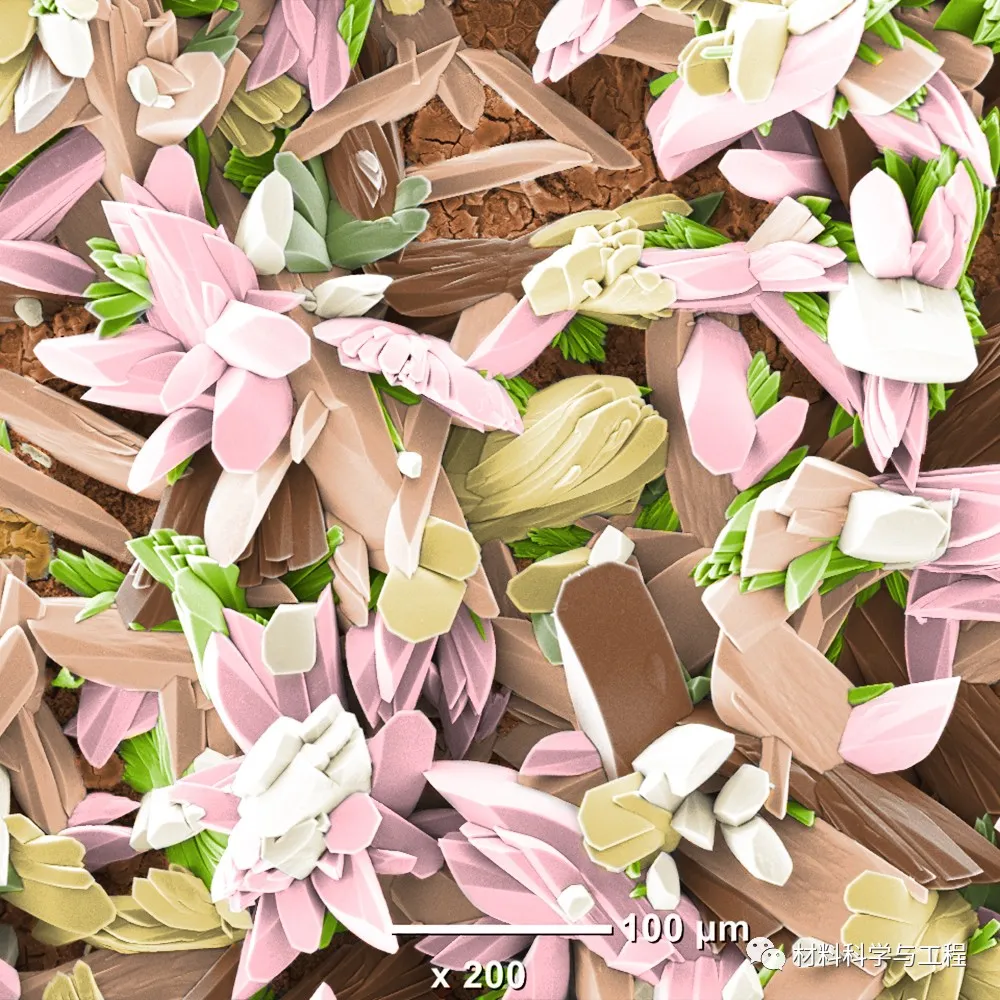

【8重慶文理學院：易俊杰】作品名稱：冰與火之歌。材料介紹：鐵氰化甲和亞鐵氰化亞甲水熱反應所生成的氧化鐵。所用儀器：場發射掃描電子顯微鏡。科學闡釋：過渡金屬碳化物和氮化物是由碳原子和氮原子插入到過渡金屬晶格而形成的一種間充化合物，這類間充化合物是一種新型的催化材料，表現出一定的ORR催化性能，得到了人們的廣泛關注。三氧化二鐵可作為合成碳化鐵前驅體，調控其表面形貌，從而優化催化劑的ORR活性，這對制備性能優異的氧還原催化劑具有重要意義。藝術描述：鐵，自春秋戰國時期開始便被人們開始使用。兵器，農具等廣泛用鐵打造。古代煉鐵，高溫去其雜質，入水強其韌性，如此反復，冰火淬煉，方成好鐵，這是鐵的冰與火之歌。而在電鏡的放大下，氧化鐵又出現了觀賞價值，稍加上色與修飾，冰火之花就此綻放。人生亦如煉鐵，既有燦爛同火焰般高歌的日子，亦有墮入低谷，寒冷孤獨失意的生活，唯有如此，我們才能譜寫出屬于自己的一曲盛大的冰與火之歌。【評語】圖片比較清晰，倍數較高，具有詳盡的科學描述及藝術描述。能清晰地看到合成的化合物，對進一步指導制備優異的氧化還原催化劑有參考意義。圖片清晰，形貌完整，著色與寓意呼應。圖片清晰、美觀，但圖片表達的是氧化鐵形貌，藝術闡釋卻是關于鐵，關聯度不大。本身圖的質量不錯，寓意稍欠，冰與火的主題表現的還是很好。圖片原圖為SEM成像，拍攝清晰，較為常見，顏色搭配較好在電鏡下氧化鐵展現出漂亮的如雪花般的形貌，觀賞性強。渲染后顏色對比自然，對應著“火”與“冰”，有一種鐵從高溫冷卻的動態意境。本作品藝術性與科學性俱佳。

【9東北大學：陳亮，程春龍，李多嬌，閆家仕，周偉陽，蔣燕超】作品名稱：《山茶花之戀》。材料：含稀土AZ80鎂合金。儀器：ULTRA PLUS場發射掃描電子顯微鏡。科學闡釋：含稀土AZ80鎂合金氧化膜經腐蝕后形成了Mg（OH）2組織。圖中類似山茶花花瓣狀的Mg（OH）2組織有規律的分布，它的形態與分布對鎂合金的耐腐蝕性能有著極其重要的影響，致密的花瓣狀的Mg（OH）2對合金的耐腐蝕性起到積極作用。藝術描述：白山茶花語繁多，其中最主要的是理想的愛，純真無邪與謙讓。白山茶花多開放于晚秋天涼之時，大多數花凋落了，她卻在翠綠色葉子的掩襯之下，小心翼翼的綻放出那一抹潔白，并散發出淡淡花香。就是這一份深沉和謹慎，使人覺得她分外的孤寂，但卻給人無法抗拒的魅力。“白茶清歡無別事，我在等風也等你”，生活中無論何時境地，都希望我們能在愛情世界里保持著那一份純真與無邪，并找到屬于自己不被輕視的愛情！【評語】圖片清晰度高，倍數較高，所研究的主題對提高鎂合金的耐蝕性能有重要的意義。圖片較為清楚，渲染不夠，寓意不足。圖片清晰美觀，藝術制作精美，意境很好，兩句映襯的詞理是點晴。本身圖的質量不錯，寓意也好，讓人有種清新的感覺。“白茶清歡無別事，我在等風也等你”也展現出作者樂觀的生活態度。原圖拍攝清晰，渲染圖片寓意較好，但整體渲染效果欠佳，美觀性略差圖片清晰寓意好，但山茶花的花瓣結構略顯雜亂，降低了圖片的觀賞性。

【10華南師范大學：李志勇、張穎、劉元武、宋偉銘、容詩雅、張旭巖、陳光深、黃潔鳴、黃文鑫】所用儀器：ZEISS Gemini 500場發射掃描電子顯微鏡。科學闡釋：用水熱法在花粉碳骨架上生長二硫化錸。藝術描述：《豐收》。通過庚子鼠年一整年的辛勤勞作，農民收獲了一大堆果實：草莓、荔枝、橘子、橙子、板栗、桃子、核桃、杏子、花生……圖中還有一只可愛的小老鼠，你能找到它嗎？2020年注定是不平凡的一年，全國人民戮力同心，共克時艱。希望我們所有人在一整年的艱苦奮斗后，都能夠在自己所在的領域碩果累累，愉快告別鼠年。【評語】圖片清晰度尚可，生長不均勻，沒突出亮點，研究主題描述不突出。圖片清晰，配色與寓意吻合。圖像解讀精彩，但圖片質量一般，另外藝術處理后的圖片對應講解內容并不形象。該圖片寓意是好的，所欠的是圖片中所拍攝的顆粒與現實中的果實差別稍大，如果不看說明幾乎想不到作者要表達的真是意圖。原圖為SEM成像，拍攝清晰，顏色搭配略顯暗淡，看著像腐爛的水果，與豐收的景象略有不符。圖片清晰，顏色明亮，生動有趣。兼具科學性與藝術性。

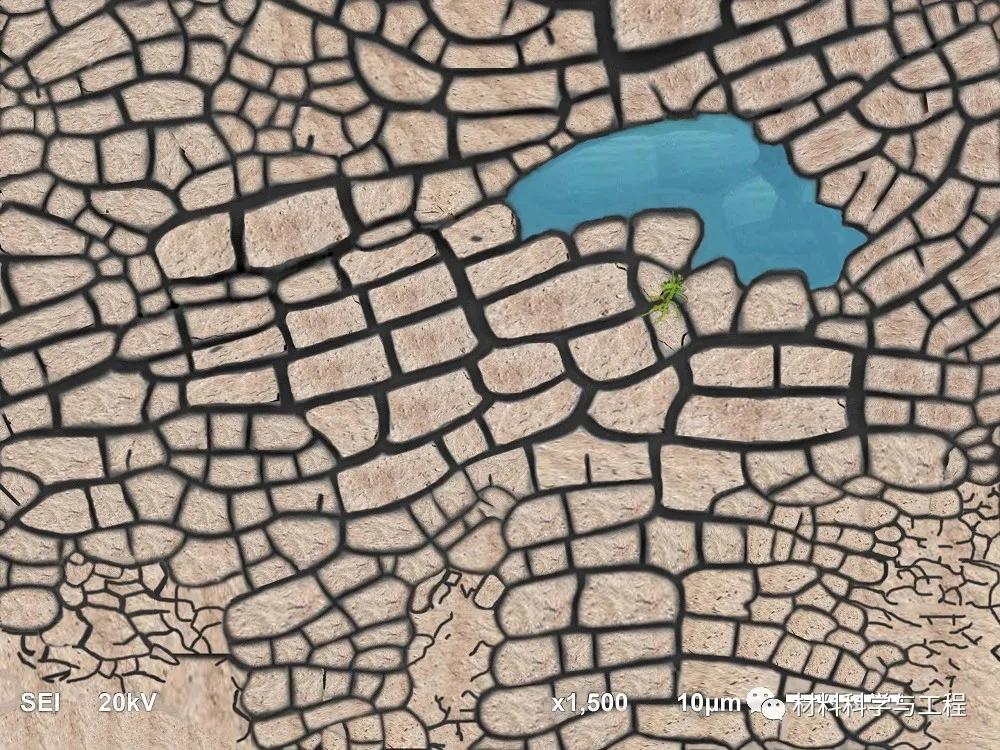

【11江蘇科技大學：頡震、彭紅兵、唐堯、陳玉瑤】作品名稱：最后的希望。材料介紹：由于IF鋼電解拋光時操作不當，導致樣品表面形成鐵氧化物。所用儀器：配備EBSD系統的JSM-6510LA型掃描電子顯微鏡。科學闡釋：電解拋光是制備合格的IF鋼EBSD試樣的重要步驟之一，然而在某些情況下因實驗操作或試劑成分等因素，無法制備出合格的EBSD試樣。本作品即為對IF鋼樣品電解拋光后，未及時清除樣品表面殘留的電解液，導致局部氧化生銹，形成鐵氧化物，該圖為其電鏡照片（1500 X）。藝術描述：氧化皮浮在樣品表面，好似龜裂干涸的大地，充斥著荒蕪和絕望！而氧化不嚴重的區域，仿佛一潭僅存的“月牙泉”。一株小草在泉邊頑強地生長，給無盡的荒蕪增添一絲生的希望。清澈的水潭、堅韌的小草與干涸的土地形成了鮮明的對比，警示人們隨著（水）資源的污染與消耗，對她的保護也迫在眉睫。這一抹青藍，也時刻警醒我們：節約用水，人人有責。【評語】圖片清晰度尚可，沒突出亮點，研究主題描述不突出。圖片清楚，寓意較好。原始圖片對比度較差。個人認為該圖片的寓意是所有圖片中最好的，干涸的土地，僅有的一汪清水，雖然也有人為添加的一抹綠，但是恰恰這抹綠起到了畫龍點睛的作用。失敗的實驗卻意外獲得了“沙漠清泉”，寓意及配色好。圖片清楚，構思巧妙。可想象實驗人從電鏡中看到“失敗的”樣品形貌后如同干涸的大地般的絕望，僅有的一小塊平整卻給人希望，表現出科研工作者一貫的從絕望中尋找希望的信心。

【12江蘇科技大學：肖勇、李珂、崔祥水老師、張靜老師】作品名稱《思考的小孩兒》。材料：CsPbBr3。儀器：JEM-2010（HR）。作品介紹：這是一幅在10℃下采用重結晶法制備的CsPbBr3納米晶的透射電鏡圖，CsPbBr3納米晶具有立方塊形貌結構，由于界面作用，CsPbBr3納米晶界面之間相互融合生長，形成了較大尺寸且不規則的形貌結構，將圖片順時針旋轉90°，恰巧呈現為一個小孩兒手托下巴，跪坐在木馬上靜靜思考的畫面。畫面純真，靜謐，極像初入科研生活的學生，對未知的世界進行思考探索。【評語】勘誤，此評語錯放了，圖12評語見留言區！圖片清晰度，能很好地展現納米尺度下的形變情況。圖片較為清楚，色彩搭配一般。為何有七彩梯田？不就是因為不同臺階種植不同顏色的植物嗎？因此氧化物顆粒解讀為茁狀成長的幼苗并不符合實際生活。該圖片的色彩搭配稍顯突兀，讓人看著稍微有些不太舒服，如果能減少幾種顏色效果應該會更佳。原圖是一張AFM成像，在同類大賽作品中較為少見，且AFM成像相較SEM、TEM操作難度要大一些。渲染后的圖片配色明亮，構思較好，有一定的藝術性。科學性好，構思巧妙，將非晶合金的剪切帶進行合理想象，但渲染后圖片顏色過于明亮，尤其是黃色與紅色對比過于明顯，削弱了與梯田的相似性。

【13南京大學：余習文，王程】作品名稱：生長。材料：Pd納米針尖。儀器：SEM。科學闡釋：這是通過在鈀氯酸溶液中脈沖電位沉積的鈀納米針尖，通過控制方波電位和時間可以得到不同形狀的針尖。藝術描述：一道白光從空中劃過，刺破黎明前的黑暗，預示著光明即將到來，給萬物帶來了希望，小草們奮力地向上生長，一派欣欣向榮的景象。【評語】圖片清晰，倍數較高，能很好地呈現晶體生長的過程，對研究Pd的生長控制有很好地參考意義。圖片清晰，組織層層分明，配色和寓意都比較好。原圖圖片質量尚可，但藝術加工圖片沒有體現出生動感。該圖片渲染的層次感稍微差一些，如果能通過虛化的方法做出幾個層次會提升一個檔次。原圖為SEM成像，拍攝清晰，雖較為常見，但配色明亮，寓意較好。圖片清晰，渲染后顏色明亮，有一種萬物向上生長的動態意境。科學性與藝術性俱佳。

【14南京航空航天大學：邵佳，田佳淳，劉禹男】作品名稱：布達拉宮之夜。材料介紹/科學闡釋：圖為明礬（AlKSiO4·12H2O）晶體重結晶過程。拍攝手段：使用4倍、10倍物鏡、16倍目鏡初步成像，手持手機攝像頭主攝采集圖像。晶體具有自范性，易于形成規則幾何外形，不完全溶解的晶體在形核和晶粒長大過程中，依附于優勢位點，具有一定的規律取向，同時在一定濃度梯度下，枝晶的生長構成了空間結構的周期性變化。藝術描述：這幅圖描繪的是布達拉宮的夜景。宿鳥歸飛，昏鴉云集，霧氣彌漫，石柱滄桑。越來越密的夜的粒子里滿是世囂過后的寂涼。依山壘砌，群樓重疊，獨自佇立在高寒的土地上，這里是歷代達賴喇嘛的東宮居所，也是世上海拔最高的城市廣場，這里是布達拉宮。寒來暑往，晝夜輪回，這滄桑百年間，布達拉宮容得了各路人馬的驚嘆贊美，卻裝不下一代活佛的愛恨情愁。每逢這樣的夜晚，困于這偌大宮殿的倉央嘉措大概都會倚欄而望，思念著那美麗的姑娘。雪域最大的王，也是世間最美的情郎，以文以詩訴愁腸。自由美好的生活，愿天下所有人都能大膽追求！【評語】圖片缺乏相應的拍攝技術參數描述，藝術氣息較強。圖片清楚，渲染層次分明。原圖質量很好，但藝術處理后的圖片沒有達到一目觸景的效果和層次。圖片的構圖及渲染都很好，通過明礬晶體展現了一幅湛藍夜空下的布達拉宮圖像，作者想象豐富，圖片質量高。原圖為光學顯微鏡成像，利用手機拍攝，圖片清晰。渲染圖片整體構思新穎，逼真的色彩搭配原圖，猶如真正的布達拉宮之夜，藝術性佳。想象力豐富，圖片顏色、結構層次分明，具有觀賞性。

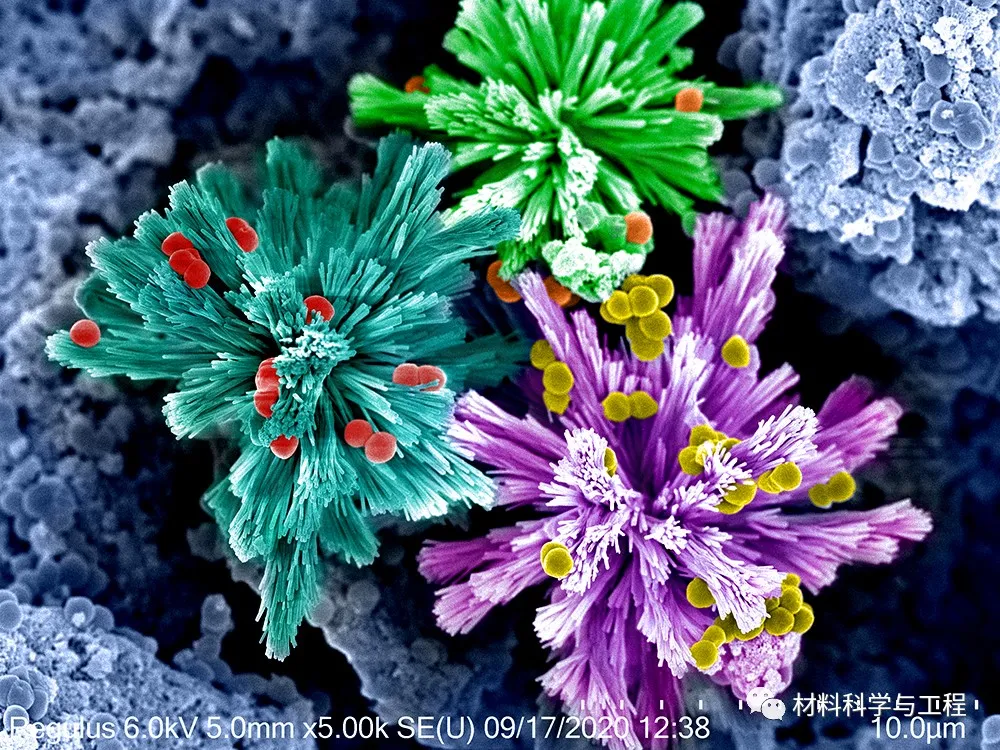

【15上海大學、中國科學院寧波材料技術與工程研究所：任虔弘】作品名稱：海底世界。材料介紹：在熱噴涂制備的羥基磷灰石涂層上貼附的表皮葡萄球菌。所用儀器：日立regulus 8230掃描電鏡。科學闡釋：羥基磷灰石是一種良好的的骨替代物，生物相容性優良。Ti作為一種良好的植入材料，表面制備羥基磷灰石與抗菌成分的復合涂層可兼顧力學性能和骨相容性。本作品用CastoDyn DS 8000熱噴設備在Ti板熱噴涂羥基磷灰石涂層，再進行24h的表皮葡萄球菌貼附，通過日立regulus 8230掃描電鏡拍得。藝術描述：廣闊的大海永遠有著一層神秘的面紗等著人類去掀開，海底世界那些奇妙的動植物正以最美的姿態等待與我們相遇。【評語】圖片清晰，研究主題明確。圖片清楚，有一定想象力。圖片整體比較呆板。圖片質量非常棒，配色也很合理，但是海底世界的選題稍微差強人意，如果能有個更好的寓意就會使作品更上一層樓。原圖為SEM成像，拍攝清晰，撞色搭配，較為常見。圖片清晰，顏色明亮，表皮葡萄球菌像種子一樣附于海底“珊瑚”之上，象征著海底世界的生機。圖片兼具藝術性與科學性。

【16沈陽理工大學：蓋闊，郭禹含，張方露；指導教師：李建軍，馮愛惠】作品名稱：《雨中草色綠堪染，枝上桃花紅欲然》。材料介紹：304不銹鋼。所用儀器：金相顯微鏡NIKONM300。科學闡釋：304不銹鋼是目前應用最廣泛的一種鉻鎳不銹鋼，有良好的耐蝕性、耐熱性、低溫強度、加工性能和可焊性。觀察樣品制備方式與一般金相觀察實驗相同，但加入了電解拋光步驟。電解參數為15V時間30S，電解液采用高氯酸加氯化鐵。藝術描述：整圖以充滿生命力的翠綠為主色調，以鮮紅為點綴，搭配雨霧交加的山林背景，交織出了一副有層次感的早春山花圖：層層翠色透綠，圈圈點染之紅，早春花放，雨霧朦朧。走入其中，方能呼吸芬芳清爽。初春山早漫游之路，無物無我，如踏下腳邊，翠色欲滴。點點蜿蜒試探前路，敢問身深幾許？憐紅花綠葉，暢行而去。正如這幅作品的名字一樣“雨中草色綠堪染，枝上桃花紅欲然”。【評語】圖片缺乏相應的技術參數描述，亮點不突出。圖片清楚，有一定寓意。圖片意境優美。如果圖片中沒有左上角的那一些綠色會更好，圖片鋪的太滿，稍微影響了圖片的美觀。原圖為SEM成像，拍攝清晰，雖較為常見，但寓意較好。片片青草中的幾點桃花紅艷，讓人眼前一亮，圖片具有藝術性。

其他入圍作品展示

按單位拼音排序

【17帝國理工學院：張昊】作品名稱：Merry Christmas。材料介紹：金枝晶。所用儀器：Zeiss，LEO-1525，FESEM。科學闡釋：材料是用CVD法在Si基底上生長Au所得的枝晶狀材料，在催化和生物醫學方面有著廣泛的應用。藝術描述：隨著十二月的來臨，圣誕的氣氛籠罩著整座城市。作者將不同形狀的金枝晶彩繪為不同的顏色，化身為圣誕元素--呆萌的麋鹿，結滿漿果的圣誕樹，加之以藍色的小花點綴。其中主要圖案以暗色系為主，裝飾則搭配以亮色系，明暗交錯，使整幅圖顯得沉穩又不失活潑，將人帶入溫馨美好的圣誕節日氣氛之中，同時利用碎金色作為背底，在寒冷的冬天給人增添了一抹暖意。【評語】清晰度不足，缺乏相應的技術參數描述，難以判斷圖片質量。圖片清晰，著色渲染有感染力圖片清晰、美觀，藝術設計巧妙，整體圖片效果“驚艷”感稍差。本身圖的寓意挺好，但是對圖后期處理過多，加了很多人為的元素，其次畫面缺少層次感。原圖拍攝清晰，渲染圖片構思雖巧妙，但加入了過多原片未有的東西，對原圖改動相對較多。聯想豐富，簡單的金枝晶經渲染后化身為各種活潑可愛的圣誕元素，圖片歡樂、熱鬧且有趣味，“應景”剛剛過去的圣誕節。圖片清晰、顏色搭配及構圖結構好，具有藝術性，讓人眼前一亮。

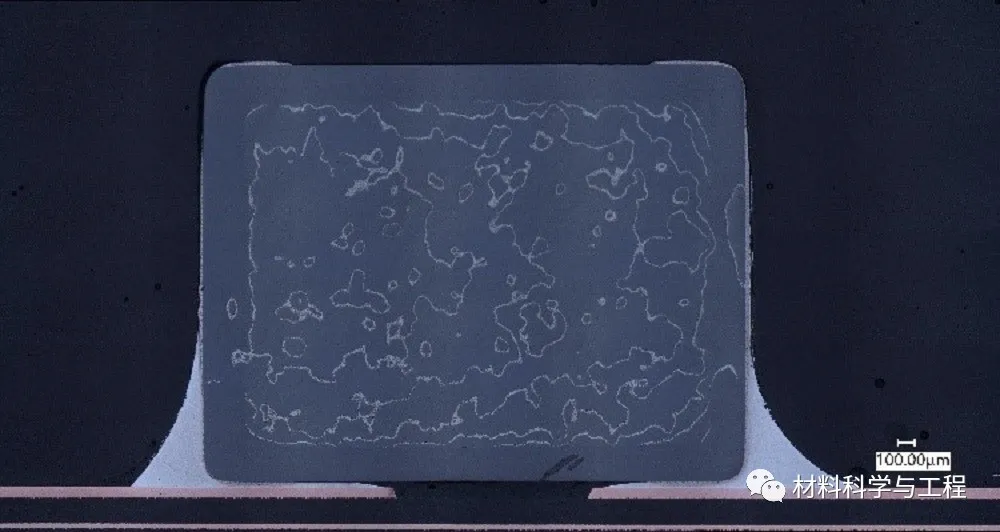

【18法雷奧西門子新能源汽車（常熟）有限公司：黃杰】作品名稱：古風雕刻畫。材料介紹：貼片電容焊接在PCB板。所用儀器：光學顯微鏡。科學闡釋：貼片電容內部結構包含陶瓷介質、金屬內電極和金屬外電極，通過錫焊連接在PCB板上。藝術描述：電容內部看似凌亂，但整體輪廓方正，渾然一體，與陶瓷介質的輪廓互相呼應，宛如一幅古風雕刻畫，兩邊的焊腳如同畫的裝裱，將其擺在紅色的展臺之上。被一位優秀的攝影師拍攝成一幅純黑背景的藝術照。【評語】圖片清晰度不足，缺乏相應的圖片技術參數和科學闡述，研究主題不明確。圖片清晰度欠缺圖片畫質、美觀度一般。本身圖的寓意挺好，但是本次大賽側重于材料顯微結構，此圖與大賽的主題對圖后期處理過多，加了很多人為的元素，其次畫面缺少層次感。構思較好，但圖片一般，亮點不多內部微觀組織結構較為無序雜亂，未能體現“古風雕刻畫”中的“畫”，圖片清晰度、藝術性以及科學性也略顯欠缺。

【19哈爾濱工業大學：丁振民；指導教師：徐洪波】在一個大的結構表面上刻蝕出一個小的結構，兩種刻蝕的硅微結構組合成復合材料。掃描電鏡（日立SU8020）拍攝，該材料是一種硅的微錐復合材料。該結構材料展示了很好的抗反射性能，可應用于光熱材料。我將該圖命名為《青春有點扎腳》，整整齊齊的微錐陣列，好似一種新型指壓板，前方縱使荊棘遍地，我們也想披荊斬棘，這樣的青春讓我們痛并快樂著。【評語】圖片清晰度較高，所研究的主題具有重要的科學意義。圖片渲染不夠。圖片清晰，但在藝術感及圖片寓意闡釋上略顯平淡。圖未經過渲染，沒有看出作者所描述的寓意，建議對圖片做適當的渲染來突出主題。圖片一般，亮點不多盡管圖片非常清晰，但未經渲染，藝術性略欠缺。青春有各種各樣的“扎腳”之處，圖中這種有序規則排列的“扎腳”顯得青春要面對的荊棘略顯單調。

【20河南化工技師學院：孫瑞廷】作品介紹：人生是段布匹。儀器型號：KYKY-EM6900 掃描電子顯微鏡。作品描述：原圖運動服外套布料的掃描電鏡圖片。藝術性介紹：人生極其簡單，它不過就是一段布匹。只不過這段布匹并非現實中的布匹，我們看不見罷了。但它卻是真實地存在著。因為編制這段布匹的絲線并非現實中的物質，而是我們所經歷的歲月，每一縷絲線就是我們在生活里的言論與行動。它不關涉我們外部的容貌，也與維持生命所需的吃喝拉撒沒有直接的對接，但它卻主宰著人的一生，關涉路的曲直、平坦，幸福的大小等等終極事宜。【評語】圖片清晰度尚可，但倍數較低，研究主題不明確。圖片清晰，但只是原材料，科學性有所欠缺。圖片精美，但構思簡單無新意。該圖片色彩偏暗，用布匹來寓意人生似乎也不太合適。原圖為SEM成像，拍攝清晰，較為常見。圖片清晰、顏色明亮、具有一定的藝術性。但科學性稍欠缺，此外僅從圖片中解讀出布匹與人生類比的寓意略顯牽強。

【21荷蘭代爾夫特理工大學：付一凡】作品名稱：初春。材料介紹：鐵金鎢三元合金時效處理后，表面的析出組織。所用儀器：掃描電子顯微鏡（JEOL JSM 6500F, Japan）。科學闡釋：3% 的金和4%的鎢（質量百分比）在高溫下溶解在鐵基體中，淬火后形成過飽和固溶體。該過飽和固溶體表面拋光后，在惰性氣氛下時效。這是700 °C 100小時后鐵基體表面析出組織的SEM照片。其中比較暗的樹枝狀的為富鎢的Laves相，點綴在Laves相之間的、比較亮的為富金相。藝術描述：富鎢相如同樹枝在整張畫布之間伸展開來，富金相點綴其間，如同初春樹枝上未融的積雪，又如待放的花蕾。中心處的富金相剛好聚成了一朵花的形狀，為整幅畫面添加了生氣。【評語】圖片清晰度尚可，沒說明亮點，研究主題描述不突出。圖片渲染不足，藝術表現力不夠。圖片清晰，作者對于圖片元素的科學解讀和藝術解讀也較到位，若能對圖片進行對應的藝術加工，使其更精美些會更好。如果作者能通過渲染將想表達的初春突出出來才會有不錯的效果。圖片一般，亮點不多圖片未經渲染，藝術性欠佳，較難體現出“初春”的意境。

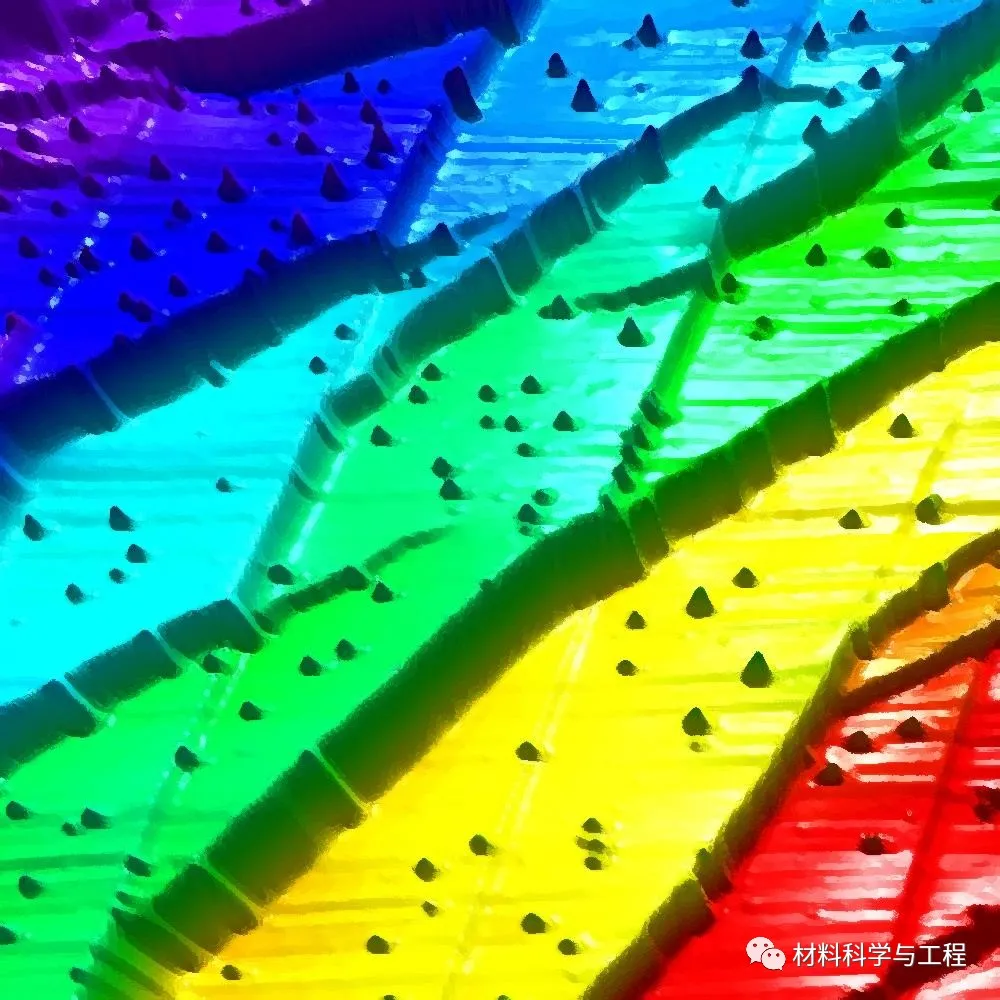

【22江蘇科技大學：陳崢，王帥，王冬朋】七彩梯田。材料介紹：銅鋯非晶態合金。所用儀器：Asylum MFP-3D原子力顯微鏡。科學闡釋：非晶態合金主要通過剪切帶（臺階）的方式進行塑形變形。采用原子力顯微鏡，本圖在納米尺度上捕捉到了非晶態合金經過多重剪切帶變形后的微觀形貌。藝術描述：一級一級的納米臺階，加以色彩修飾，宛如一塊江南的七彩梯田。樣品表面彌散分布的氧化物顆粒，猶如梯田里茁壯成長的幼苗，象征著豐收的希望。【評語】圖片清晰度，能很好地展現納米尺度下的形變情況。圖片較為清楚，色彩搭配一般。為何有七彩梯田？不就是因為不同臺階種植不同顏色的植物嗎？因此氧化物顆粒解讀為茁狀成長的幼苗并不符合實際生活。該圖片的色彩搭配稍顯突兀，讓人看著稍微有些不太舒服，如果能減少幾種顏色效果應該會更佳。原圖是一張AFM成像，在同類大賽作品中較為少見，且AFM成像相較SEM、TEM操作難度要大一些。渲染后的圖片配色明亮，構思較好，有一定的藝術性。科學性好，構思巧妙，將非晶合金的剪切帶進行合理想象，但渲染后圖片顏色過于明亮，尤其是黃色與紅色對比過于明顯，削弱了與梯田的相似性。

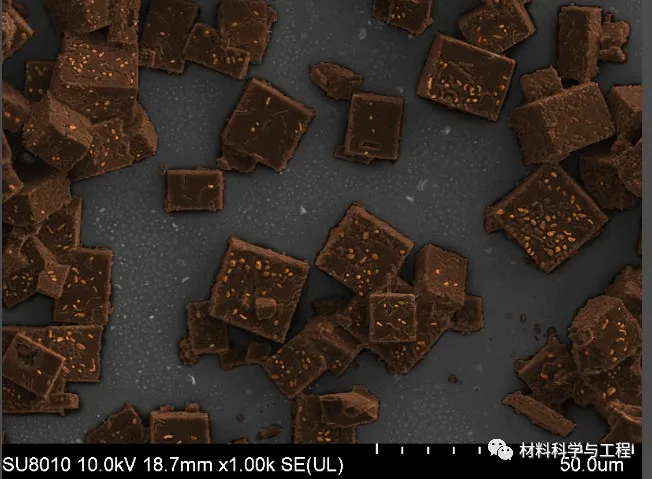

【23南昌大學：王偉，劉少超，江琳】作品名稱：迷你巧克力。材料：CH3NH3PbBr3鈣鈦礦單晶顆粒。所用儀器：場發射掃描電子顯微鏡（SEM）。意象：尺寸僅有10-30微米的色香味俱全的巧克力。巧克力是一種非常美味可口的美食，此圖的迷你巧克力整個畫面立體感十足，尺寸僅有10-30微米的巧克力色香味俱全，給人一種巧克力就在眼前的錯覺，非常想嘗一口，讓人垂涎欲滴。寓意：做事、科研就像做巧克力一樣需要足夠的耐心和細心，當你疲憊且饑餓的時候，看到這幅富含高能量的巧克力的時候，一定可以讓你橫掃饑餓，打起精神繼續工作；希望我們每一位科研工作者在付出辛勤的汗水和努力后，能夠獲得像巧克力一樣又香又甜的科研成果！生活總是先苦后甜，熬過低谷，繁華自現，希望人人都是自己人生的甜點師。【評語】

圖片清晰，研究主題不明顯。渲染稍顯暗沉。圖片質量不錯，立體感強，平面上點綴的麻點清晰可見。但寓意解讀略顯平淡。該圖片渲染的亮度過暗，從美學角度上來說沒有達到理想的效果，建議調整亮度對比度使主題更加突出。原圖為SEM成像，拍攝清晰，較為常見。圖片清晰，但表面顆粒以及一些不規則形狀使巧克力的觀感與“口感”欠佳，圖片背景顏色略暗，觀賞性欠佳。

【24南華大學：王晨揚】曳火。材料介紹：采用軟模法結合凝膠注模成型技術實現了微米級高深寬比的壓電陶瓷陣列的制備成型，為高頻壓電復合材料的制備提供了一條新的途徑。圖示為采用紫外光刻技術制備得到的SU-8微柱陣列主模。所用儀器為：NOVA NANOSEM 230掃描電鏡。科學闡述：樣品在常溫、高真空的環境中，采用加速電壓為20KV，放大倍數為500的鎢燈絲掃描電子顯微鏡使用背散射電子對SU-8微柱陣列主模進行拍攝。如圖所示，SU-8光刻膠微陣列結構完整、側壁陡直，并且微柱表面光滑無裂紋等。截面形狀為正方形、特征尺寸為10μm、高度為50μm的硅微柱陣列表面粗糙度小，上表面與側面均十分平整，其上下截面尺寸基本一致。藝術描述：通過簡單的填色與濾鏡修飾，輔以火苗為裝點，在最大限度保持原貌的基礎上展現了一片微微燭光。紅色的燭身象征著消防隊服，一朵朵閃耀的光芒如同消防戰士在火場中搖曳的生命之火，微弱，卻鏗鏘有力。搖曳的燭光仿佛在祭奠烈火中犧牲的英雄，他們是所有人民的驕傲，是烈火也無可匹敵的燭光。謹以此作向無數消防官兵表達真摯的傾佩之情，感謝他們的所有付出。【評語】圖片清晰，但倍數較低，沒有突出的亮點圖片清晰，渲染充滿正能量，寓意較好原圖質量不錯，但藝術修飾后圖片整體不美觀。該圖片渲染的亮度過暗，從美學角度上來說沒有達到理想的效果，建議調整亮度對比度使主題更加突出。原圖拍攝清晰，渲染圖片構思雖巧妙，但加入了過多原片未有的東西，對原圖改動相對較多。圖片清晰，想象力豐富，向消防員致敬的寓意好。

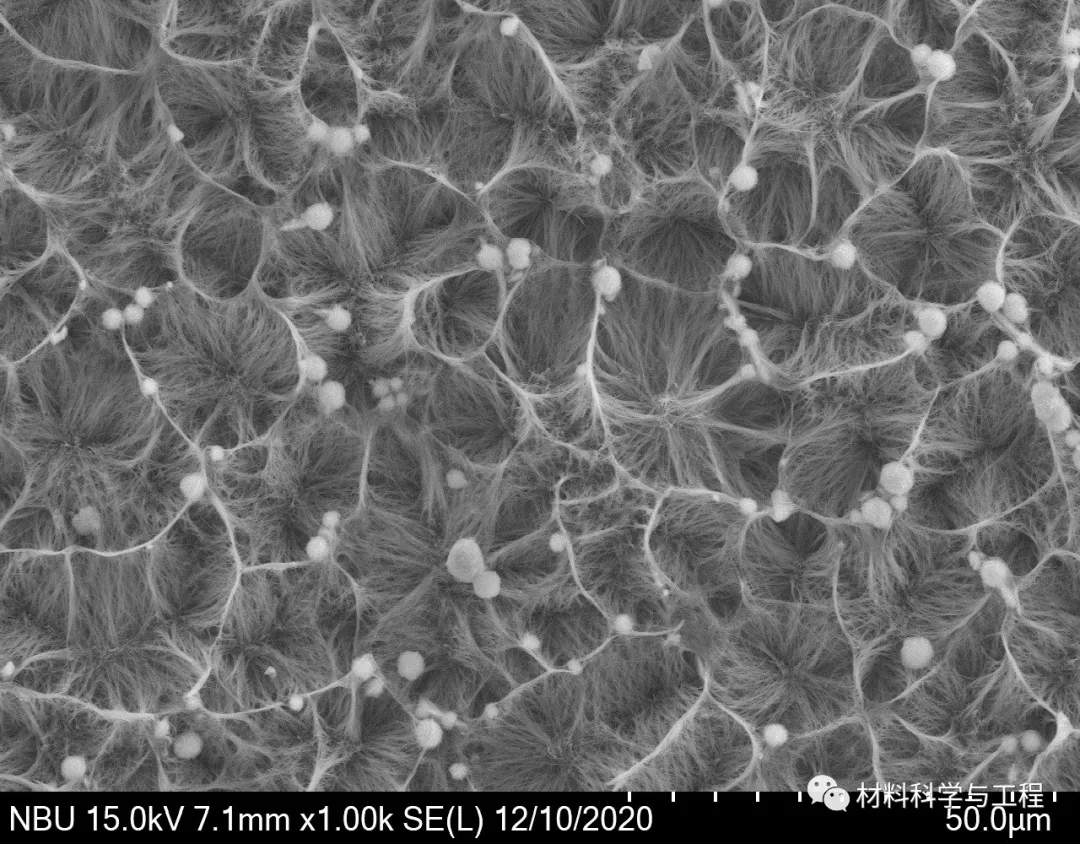

【25寧波大學：李錦】純鈦金屬片表面經過1mol/L NaOH反應制備的柔性織構層圖片。使用儀器：SEM。科學闡釋及藝術描述：首先由鈦片與NaOH溶液反應生成鈦酸鹽水凝膠，然后鈦酸鹽水凝膠的部分Ti-O鍵開始發生斷裂生成具有Na-Ti-O片層結構的鈦酸鈉鹽，隨著反應進行，不斷成核的Na2Ti3O7鈦酸鈉鹽片層結構持續長大，最后不穩定的片層結構斷裂覆蓋在Ti片表面改變了生長方向，通過改變實驗條件調節表面結構，進一步改變力學性能，在人工植入體方面有無窮的潛力。【評語】研究主題描述不清晰，圖片亮點不突出。圖片較清楚，但是渲染和藝術表現力不夠圖片質量尚好，但缺乏藝術表達。如果作者能通過渲染將圖片與現實生活中的某些物體和場景聯系起來會有不錯的效果。圖片一般，亮點不多圖片未經渲染，藝術性欠缺。

【26廈門大學：樊亭亭】作品名稱：寶石。材料：ZnO。儀器：Hitachi S-4800型掃描電子顯微鏡。科學闡釋：這是通過水熱法合成的寶石狀的氧化鋅，本圖是使用SEM拍攝的顯微圖片，氧化鋅在光催化、電催化等領域有著眾多應用。藝術描述：藍寶石與紅寶石為“姊妹寶石”，聰明之石，能助人開啟智慧，加強靈通能力及創造力，隱秘而偉大。【評語】倍數較低，研究主題描述不清晰，圖片亮點不突出。圖片清楚，但是藝術和創意欠缺。圖中多面體的各個棱面清晰地表現出來了，但新意方面略為欠缺。姊妹寶石中“姊”與“妹”的比例稍欠，如果兩者的比例差不多會更能突出作者所取的作品名稱。原圖為SEM成像，拍攝清晰，較為常見。圖片清晰，但無論從科學性還是藝術性角度均無特別亮點。

【27沈陽建筑大學：鄧錦鵬，黎磊，葛依然；指導老師：萬曄】作品名稱：深海潛望。材料介紹：碳鋼。所用儀器：NovaNano SEM 430掃描電鏡（FEI，Netherland）。科學闡釋：碳鋼因物美價廉而獲得廣泛應用，然而海洋大氣環境中存在的可溶鹽氣溶膠，將會沉積在碳鋼表面并對其后期使用產生影響。本作品通過模擬大氣腐蝕方法，在碳鋼表面沉積NaCl，接著將其在腐蝕箱中暴露22小時，采用掃描電鏡觀察其表面，可以看到碳鋼發生嚴重腐蝕，局部區域產生腐蝕瘤。藝術描述：圖片如同從一艘深海中遨游的潛艇舷窗中觀察到的視野：原本黝黑寂靜的海底世界在探照燈照射下出現了奇幻的色彩，碳鋼表面隆起的一個個氧化鐵腐蝕瘤，由最初形成的球形再到綻開，宛如深海中珊瑚的頑強生長。珊瑚隨著海水起伏，礁石隨著光影變換色彩，合著上升漂浮的水汽球，一齊靈動起來，在寂靜的深海中展現一派生機。乘艇深海，欣賞著孕育萬物的海洋，耳里似乎傳來海底暗流涌動的聲音，不禁感嘆海洋生物生命力的頑強和偉大！【評語】圖片質量較差，清晰度較低，倍數較低。圖片清晰度和科學性有所欠缺圖片要素單調。這幅圖片應該對比原圖進行欣賞，個人認為是渲染效果最好的，既有了層次感，又將原圖化腐朽為新奇，效果非常棒！“潛艇舷窗”的構思新穎，圖片色彩搭配較好。圖片清晰度欠佳，渲染后盡管有“潛望”的意境，但腐蝕瘤與深海珊瑚的形態還有較大不同，聯想合理性略顯不足。

【28鄭州航空工業管理學院：李貴忠，康佳臣，張贊】作品名稱：《小球大用》。材料：FGH4096高溫合金粉體。所用儀器：掃描電子顯微鏡（SEM）。科學闡釋：本圖拍攝的粉體是采用等離子旋轉電極法制得（P粉），經過180目、240目的篩網篩選后，用SEM拍攝的顯微圖片，FGH4096高溫合金廣泛應用于航空航天等領域。藝術描述：不同的粉末經過燒結可以形成多樣的材料，粉末可以說是材料的組成單位。每個粉末都是由熔煉的金屬霧化冷卻形成的球形顆粒，遍布的枝晶給人以生機勃勃的印象，充滿生命力的粉末組成了多樣的材料。【評語】圖片缺乏相應的技術參數描述。圖片清晰，科學性和寓意有所欠缺。圖片精美，但藝術解讀略差。圖片質量較好，但是并沒有給出一個有寓意的描述，作者可以將這種生機勃勃的印象想象成生命起源可能會更貼切一些。原圖為SEM成像，拍攝清晰，較為常見。圖片清晰，但無論從科學性還是藝術性角度均無特別亮點。

【29中國礦業大學：苗屹冬，車沛彤；指導教師：孫亞云，趙瀟，隋艷偉，薛曉蘭】作品名稱：歲寒松趣。材料名稱：樹枝晶銅。儀器型號：HITACHI UHR FE-SEM SU8220掃描電子顯微鏡。科學闡釋：原圖中的材料是通過電化學沉積方法制備的樹枝晶銅，在沉積液中加入鹵素作為各向異性生長催化劑，使其按照特定晶相，自發生長成樹枝狀。在生長較為規則的枝晶銅表面，觀察到些許雜質。合理設計的納微尺度銅在催化、儲能等領域有著眾多應用。藝術描述：樹枝晶銅的生長形態恰似茂盛的青松，表面的白點仿佛歲寒時節松葉之上的皚皚積雪，落于其間的雜質顆粒宛如一只在松葉上獨自作樂的小瓢蟲，使寧靜的畫面頗具生氣，趣味橫生。紅綠色的對比加強了視覺沖擊力，由于高度差異，四周成相稍顯模糊，更加突出了主體、加強畫面層次感，使畫面生動且豐富。【評語】圖片較為清晰，但亮點不突出。圖片清晰，渲染有一定想象力。構思很好，萬綠叢中一點紅，體現了很好的“松趣”。圖片寓意挺好，質量也比較高，但是配色稍顯單調，欠缺層次感，好在那只小瓢蟲加了一點點意外。原圖為SEM成像，拍攝清晰，較為常見，唯一吸引眼球的部分是后期添加，對原圖略有改動。圖片清晰，但無論從科學性還是藝術性角度均無特別亮點。渲染圖上的紅色昆蟲在原圖上無對應，略顯突兀。

【30中國礦業大學：李松江、劉燕才、曹紅偉】作品名稱：冬日綿綿。作品簡介：ZnO/Ag微觀結構，由銀包裹的鋅粉經等離子噴涂后形成。拍攝儀器：場發射掃描電鏡拍攝（SU8220）。作品描述：初冬，下了一場小雪，材料與物理學院旁的松樹上蓋了一絲絲雪，我驚奇的發現，它和我的實驗作品竟是一樣的，我驚呼，原來你一直陪伴在我身旁，無論寒冬，無論實驗。【評語】圖片清晰度不足，研究主題明確。圖片較為清晰，藝術表現力稍欠。圖片圖片質量很差，分辨率不高。圖片寓意挺好，質量也比較高，但是圖片稍顯暗淡，如果能在調整一下亮度和對比度會更好一些。原圖為SEM成像，拍攝清晰，雖較為常見，但墨綠色+灰白色彰顯了初冬的清冷，色彩搭配較好。圖片清晰，但無論從科學性還是藝術性角度均無特別亮點。
