上海交通大學、中信金屬和上海大學的最新研究成果在MaterialsScience and Engineering:A發表,為行業的發展做出了重要的貢獻。
駱毅為第一作者,路洪洲和李偉為聯合通訊作者。本文對鋼種薄膜狀殘余奧氏體的產生極其抑制氫脆的作用進行了解釋,將對含殘余奧氏體的抗氫脆鋼材設計開發有一定指導意義。為此汽車材料網對李偉副教授進行了采訪。
1 問題一:您的團隊最新成果在MSEA發表,請介紹一下最新的發現。
為了響應國家降低碳排放的號召,輕量化、高強度的鋼板成為汽車鋼板研究的重點。然而隨著強度的提升,高強鋼的氫脆敏感性也隨之提升。之前微合金化對高強鋼氫脆的影響研究主要集中在形成納米碳化物析出相的氫陷阱,對于淬火態這些微合金元素和碳元素的擴散和偏聚對晶界組織的影響的研究較少。
我們和中信金屬、上海大學合作,研究了Nb、Mo微合金化對熱軋中錳鋼力學性能和氫脆的影響。結果表明,Nb、Mo在熱軋鋼中以固溶體形式存在,碳化物含量很少。Mo和Nb均增加了殘余奧氏體的體積分數(VA),降低了馬氏體相變的起始溫度(MS),延緩了馬氏體相變,其中Nb的作用更為明顯。同時添加Mo和Nb對增加VA、降低MS和延緩馬氏體轉變具有協同效應。

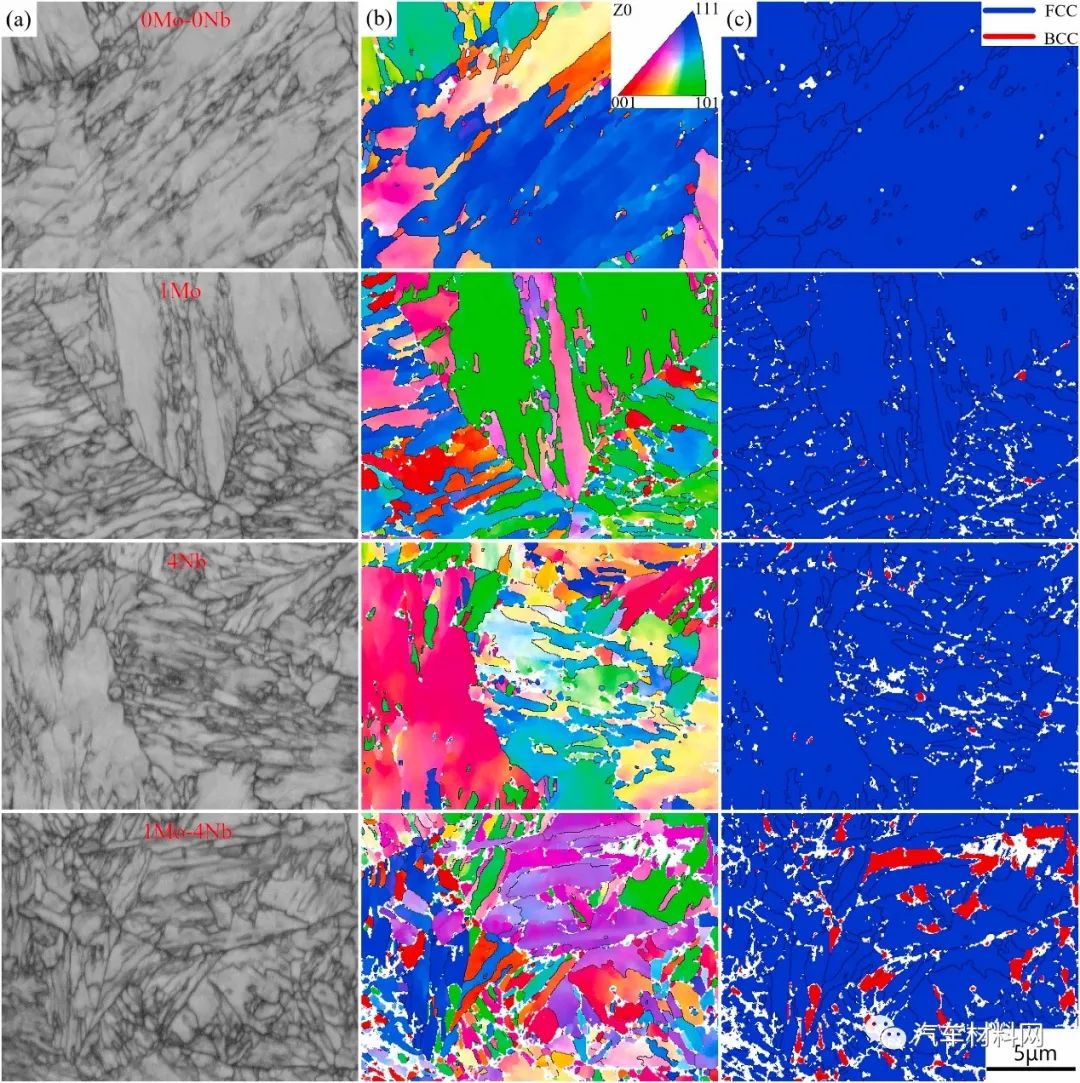

圖1.試樣的EBSD圖像(a)菊池帶襯度圖(b)IPF圖(c)相圖。

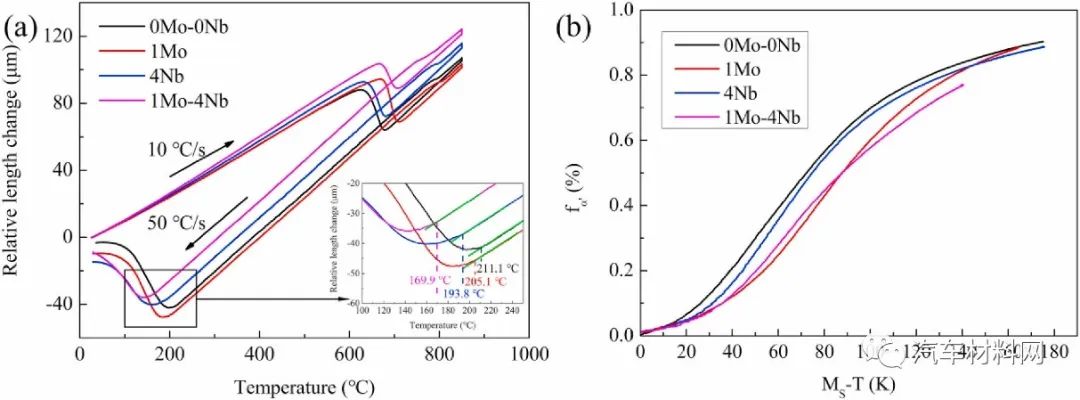

圖2.(a)樣品的熱膨脹曲線(b)空心圓柱的熱膨脹膨脹試樣:fα‘與過冷度MS-T。
試樣的伸長率隨著VA的增加而增加。強度呈現相反的趨勢。少量Nb(0.04wt%)顯著改善了鋼的耐氫脆性能,其改善效果遠大于Mo(1wt%)。由于添加Nb,沿初生奧氏體晶界形成薄膜狀殘余奧氏體;它抑制了氫致裂紋擴展,從而提高了氫脆抗性。同時添加Mo和Nb形成塊狀殘余奧氏體,使抗氫脆性能惡化。

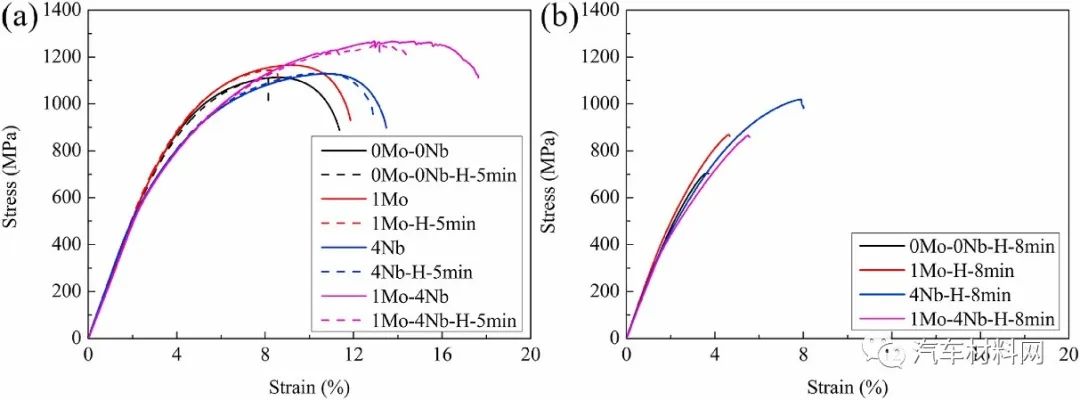

圖3.(a)未充氫和充氫5min(20mAcm-2)的試樣的慢速率拉伸曲線(b)充氫8分鐘(20mAcm-2)的試樣的慢速率拉伸曲線
2 問題二: 這一氫脆相關的研究成果和發現,將對含有殘余奧氏體的Q&P、DH、中錳鋼、熱成形鋼等汽車鋼的開發有哪些指導和借鑒意義?
殘余奧氏體的含量和穩定性對鋼材的力學性能抗氫脆性能具有重要的影響。殘奧的形貌和周圍相對其變形過程中發生TRIP效應也有很大的影響。當殘余奧氏體以薄膜狀的形式存在時,且沿原奧氏體晶界分布時,殘余奧氏體的增加有利于提高鋼材的抗氫脆性能??紤]包括碳元素在內的合金元素的偏聚和富集對高強鋼復相組織尤其是奧氏體的形貌和分布的影響,可能是我們的工作對抗氫脆高強鋼設計和開發思路的一點啟發。
3 問題三:請簡述一下上海交大在氫脆研究和抗氫脆鋼研究方面還有哪些進展?以及在目前有哪些先進的研究手段和研究規劃?
目前,我們課題組繼續在高強鋼的氫脆機理和抗氫脆新鋼種進行研究。分別研究了碳化物對馬氏體鋼氫脆性能的影響以及奧氏體穩定性對含氮奧氏體鋼氫脆性能的影響。重點研究氫對變形機制的影響、氫陷阱和位錯/界面工程對抗氫脆組織的調控等,在如何改善奧氏體組織的氫脆性能方面有一些進展。研究手段包括熱脫附譜,二次離子質譜、氫微印和原位變形臺等,我們和悉尼大學陳翊昇老師有很好的合作,他們擁有先進的冷凍三維原子探針設備,可精確表征氫在組織內的位置。我們希望今后通過更廣泛合作研究,對氫脆機理有更深入的理解。
免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有,如果涉及侵權,請第一時間聯系本網刪除。
相關文章

官方微信
《中國腐蝕與防護網電子期刊》征訂啟事
- 投稿聯系:編輯部
- 電話:010-62316606-806
- 郵箱:fsfhzy666@163.com
- 中國腐蝕與防護網官方QQ群:140808414
點擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點擊數:8107
腐蝕與“海上絲綢之路”
點擊數:6456
