粉末靜電噴涂工作原理及工藝流程工序
2016-03-21 10:58:57
作者：本網(wǎng)整理來源：
粉末涂料的靜電噴涂稱為噴塑其原理：是利用電暈放電現(xiàn)象使粉末涂料吸附在工件上的。

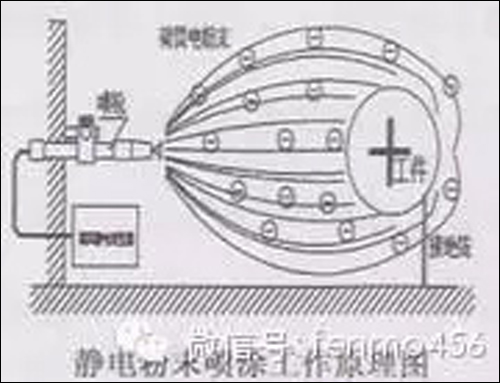

靜電噴涂工作原理圖
靜電噴涂工作原理圖靜電噴涂工作原理圖過程是這樣的：粉末涂料由供粉系統(tǒng)借壓縮空氣氣體送入噴槍，在噴槍前端加有高壓靜電發(fā)生器產(chǎn)生的高壓，由于電暈放電，在其附近產(chǎn)生密集的電荷，粉末由槍嘴噴出時，形成帶電涂料粒子，它受靜電力的作用，被吸到與其極性相反的工件上去，隨著噴上的粉末增多，電荷積聚也越多，當達到一定厚度時，由于產(chǎn)生靜電排斥作用，便不繼續(xù)吸附，從而使整個工件獲得一定厚度的粉末涂層，然后經(jīng)過熱使粉末熔融、流平、固化，即在工件表面形成堅硬的涂膜。

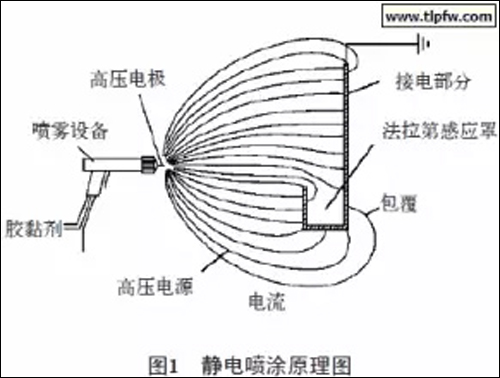

靜電噴涂原理圖
靜電噴涂原理圖靜電噴涂原理圖粉末靜電噴涂工藝流程有哪些工序？
（1）表面預處理，主要是鉻化(鋁材），潾化（鐵材等)，噴砂等方法。
（2）保護（也稱蔽覆），工件上若某些部位不要求有涂層，在預熱前可采用保護膠等掩蓋起來，以避免噴上涂料。
（3）預熱，一般可不需預熱。如果要求涂層較厚的（150-300膜厚的），可將工件預熱至180～200℃，這樣可以增加涂層厚度。
（4）噴涂，在高壓靜電場下，將噴粉槍接負極，工件接地（正極）構(gòu)成回路，粉末借助壓縮空氣由噴槍噴出即帶有負電荷，按異性相吸原理噴涂到工件上。
（5）固化，噴涂后的工件，送入180～200℃的烘房內(nèi)加熱，保留15-20分鐘的恒溫時間，以便使粉末完全固化。
（6）清理。涂層固化后，取下保護物，修平毛刺。
（7）檢驗。檢查工件涂層，凡有漏噴、碰傷、針氣泡等缺陷的，都應返工重噴。
（8）缺陷處理。對被檢出的有漏噴、針孔、碰傷、氣泡等缺陷的工件，進行返修或重噴。
更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國內(nèi)外最新動態(tài)，我們網(wǎng)站會不斷更新。希望大家一直關(guān)注中國腐蝕與防護網(wǎng)http://www.ecorr.org
責任編輯：班英飛
《中國腐蝕與防護網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-801
郵箱：ecorr_org@163.com
中國腐蝕與防護網(wǎng)官方 QQ群：140808414
相關(guān)文章
官方微信
《中國腐蝕與防護網(wǎng)電子期刊》征訂啟事
- 投稿聯(lián)系：編輯部
- 電話：010-62313558-806
- 郵箱：fsfhzy666@163.com
- 中國腐蝕與防護網(wǎng)官方QQ群：140808414
文章推薦
點擊排行
PPT新聞
鋁合金LDH自修復自抗菌膜層構(gòu)建
點擊數(shù)：466
碳鋼及合金鋼應用與區(qū)別
點擊數(shù)：393
