隨著人們對納米材料認識的不斷深入， 對其研究也逐漸從制備簡單的納米顆粒向設計和可控合成具有特定功能性質的納米復合材料方面過渡。在納米尺度上對材料進行復合， 是當前研究的熱點之一。具有核/殼結構的納米復合材料是這種復合材料的一種典型的形式。過去10 年里， 構建具有核/殼結構的材料引起了科學家的廣泛興趣。核/殼結構的納米材料具有一系列可調的優良性質， 制備不同類別的核與殼的新材料成為世界各國爭相研究的重點。

    1　核/殼型復合結構的特點

    核/殼型復合結構納米粒子是一種構造新穎的、由一種納米材料通過化學鍵或其他相互作用將另一種納米材料包覆起來形成的納米尺度的有序組裝結構， 是更高層次的復合納米結構。這種結構可以產生單一納米粒子無法得到的許多新性能， 具有比單一納米粒子更廣闊的應用前景， 因而受到廣泛的重視。根據核/殼材質的不同， 可將其主要分為3 類：有機-無機型、無機-有機型和無機-無機型。這些核/殼結構的設計都是有針對性的， 一方面是采用性質相對穩定的外殼來保護內核粒子不發生物理、化學變化， 另一方面是希望外殼能改善內核粒子的表面電性、表面活性以及穩定性、分散性等， 通過表面包覆可以將外殼粒子特有的電磁性能、光學性能、催化性能賦予內核粒子。

    2　復合方法

    隨著研究的深入和實驗手段的完善， 核/殼結構復合材料的制備方法越來越多， 從早期的表面改性、聚合反應、沉積成膜到目前最常用的原位復合、自組裝技術、化學鍍等。這些方法不僅能夠?qū)崿F(xiàn)殼層厚度和均勻性的控制， 而且可以制備多殼層結構的復合材料。下面介紹幾種常用的方法。

    2. 1　聚合化學反應法

    聚合化學反應法通常是指有機物單體在含有待包覆粒子的溶液中發生聚合反應形成高分子， 同時在粒子表面沉積， 形成包覆層的方法。它包括單體吸附聚合、乳液聚合等方法。

    單體吸附聚合法通常以具有較高催化活性的核作為包覆粒子， 例如α-Fe2O3 、CeO2 、CuO、SiO2 。單體與被包覆顆粒之間有較強的相互作用， 可以直接吸附到無機顆粒表面， 然后再引發單體聚合完成包覆。利用單體聚合包覆顆粒的關鍵是聚合反應必須發生在顆粒表面。Mandal 等采用活性自由基聚合反應的方法， 在硅粒表面形成苯甲基異丁烯酸的高分子聚合物， 然后將硅核腐蝕去除， 得到中空的高分子微粒。實驗顯示， 包覆層的厚度可通過改變核與有機物接觸反應的時間來調節， 此方法簡便、易行、且適用面較廣。

    此外， 利用低分子量表面活性劑具有在顆粒表面形成雙層膠束的能力， 可把單體包容在膠束中引發聚合， 即乳液聚合法，從而達到顆粒的表面改性。這種方法可以在有機或無機粒子表面形成很薄的高分子包覆層（2 ～ 10nm）， 尤其對于表面形狀不規則的粒子， 它能沿著粒子表面的輪廓保持一定的厚度進行薄層包覆。

    2. 2　生物大分子包覆

    生物大分子作為特殊的功能材料應用于包覆的主要目的是使普通的粒子具有某些蛋白質或生物體的特殊基因和反應功能， 可以廣泛應用于臨床分析、免疫檢驗以及各項生物特性的研究。使生物大分子固定于固體顆粒表面的技術有多種， 如非價鍵吸附、價鍵吸附、溶膠-凝膠捕獲、靜電自組裝等等， 其中最常用的是價健吸附方法。它可實現各類蛋白質和抗體對固體顆粒（如聚苯乙烯、聚苯胺） 的包覆， 但是包覆層往往不夠牢固， 容易從表面脫落， 還可能伴隨有失活的現象， 尤其對于較小的生物粒子， 很難形成穩定的包覆層。溶膠-凝膠法可以實現一般包覆方法難以實現的各種復雜形態的包覆， 尤其對于一些復雜的生物體系， 可以在不破壞其結構和功能的前提下通過溶膠-凝膠液的滲透進行包覆。

    2. 3　表面沉積與表面化學反應法

    在顆粒表面沉積包覆主要是將包覆顆粒和被包覆顆粒分散在水溶液中， 通過調節pH 或加熱使包覆材料沉淀或水解后沉積到核材料上形成核/殼結構， 或者通過特殊的功能團直接在表面反應進行包覆。用這種方法制備無機包覆層的有SiO2 、堿式碳酸釔、TiO2 、ZrO2 等。在TiO2 表面包覆SiO2 的研究中發現，大量顆粒的團聚會隨著SiO2 的沉積而產生。Ohmo ri 和Ma tijevic優化了包覆條件， 通過TEOS 在2-庚醇溶液中的水解將SiO2 包覆到尖晶石型的赤鐵礦（α-Fe2O3）上， 精確控制TEOS的水解條件， 得到均勻的包覆層。我們研究組在采用溶膠-凝膠結合氫氣還原法制備的Fe /SiO2 核/殼納米顆粒的基礎上，通過乙炔裂解沉積的方法制備了核/殼結構的碳包裹Fe /SiO2顆粒， 如圖1 所示。通過表面沉積反應， 鐵納米顆粒被均勻地包裹在二氧化硅和碳殼層中， 熱穩定性得到進一步改善。

    2. 4　無機膠體顆粒在核顆粒表面的可控沉積

    無機膠體顆粒在核顆粒表面的可控沉積包覆一般是利用無機納米顆粒和大顆粒表面的靜電相互作用來進行包覆。例如，Igo r L Radtchenko 等用一種通過溶劑控制的沉積方法在聚苯乙烯（PS）膠粒表面包覆一層CdTe 納米晶。他們將CdTe 納米晶用巰基甘氨酸修飾， 使其表面帶負電荷-COO- , 通過靜電作用吸附在表面帶正電荷-NH3 的PS 膠粒表面， 形成單層包覆， 再通過納米晶的凝聚完成包覆。控制凝聚的速率可得到一定厚度的沉積層。無機包覆層的厚度和形態由反應物的起始濃度、陳化時間和溫度決定。

    2. 5　超聲化學法

    超聲化學法被認為是一種十分有效的制備新材料的技術。超聲波所產生的化學作用來自于超聲波的氣穴效應， 即液體中微氣泡的形成、長大和內爆性的崩潰。A. Gedanken 領導的研究小組用超聲化學的方法合成了很多納米包覆的材料 , 包括氧化鐵納米顆粒包覆在碳球上， 金納米顆粒沉積在SiO2 微球上， Eu2O3 和Tb2O3 包覆在SiO2 、Al2O3 和ZrO2 上， 過渡金屬Fe 、Co 、Ni 氧化物沉積在SiO2 或Al2O3 微球上， Eu2O3 包覆在TiO2 納米球上， SiO2 顆粒表面包覆ZnS 等等。一系列的實驗研究發現， 由于超聲化學的作用， 增加了包覆物與被包覆顆粒表面的相互作用， 有利于形成化學鍵。

    2. 6　納米粒子的自組裝法

    自組裝法是制備核/殼結構復合納米粒子的有效方法。這種自組裝方法先通過其它方法制備得到納米粒子， 再以這些納米粒子為模板， 在其表面進行包覆， 從而得到核/殼結構復合納米粒子。Homo la 等用預制的硅納米粒子包覆γ-Fe2O3 , 兩種顆粒在一定條件下混合后使它們帶有相反的電荷， 相互吸引，最終得到的磁性粒子具有良好的分散性和抗凝聚性， 納米硅層起到了保護層的作用。Caruso 等以可分解的球形聚合物為模板， 先用高分子電解質進行修飾， 使表層光滑并帶上靜電， 然后使納米級的金粒與二氧化硅粒子附著于上面， 再通過多次離心分離、洗滌， 去除未被吸附的粒子。此步驟反復操作， 能實現多層均勻致密的金與二氧化硅納米粒子包覆， 模板溶解后得到的材料具有特殊的光學性質。

    另外， 氣相沉積法、化學鍍也經常應用于制備核/殼型材料。例如， Z. Jia ng 等用化學氣相沉積方法制備了包裹SiOx 的FeCoNi 納米線， 其有著優良的軟磁性能和很好的熱穩定性， 可以用于高密度磁記錄納米器件。陳小華等用化學鍍的方法在碳納米管表面包覆Ag 涂層。由于碳納米管反應活性低， 為了得到均勻光滑的鍍層， 在化學鍍銀前需要進行足夠的表面氧化、敏化和活化處理， 并且使反應在盡可能低的速率下進行。

    3　核/殼結構形成機理

    無論是包覆無機物還是包覆有機物所形成的具有核/殼結構的納米顆粒， 其形成機理主要有以下幾種觀點。

    3. 1　化學鍵作用機理

    在用SiO2 包覆TiO2 的研究中發現， 二者是通過形成Ti-OSi鍵結合在一起的。這是由于SiO2 、TiO2 這類無機氧化物納米顆粒在水中可與水分子發生水合作用， 產生羥基， 如硅溶膠顆粒表面的硅醇基， 這些基團容易與其它無機顆粒表面的羥基或高分子鏈上所帶的一些官能團（如-COOH 、-OH 等）發生化學作用， 使二者形成化學鍵。通過在反應體系中引入偶聯劑， 也可使包覆物與被包覆物之間形成化學鍵。如在制備Au 表面包覆SiO2 的研究中 , 由于Au 納米顆粒在溶液中不能穩定存在， 并且Au 和SiO2 之間沒有親和性， 不能直接完成包覆， 因此先用檸檬酸吸附在Au 納米顆粒表面防止其團聚， 然后再加入偶聯劑氨丙基三甲基硅氧烷以及硅酸鈉， 就可以通過化學鍵的作用完成Au 納米顆粒表面包覆SiO2 的過程。

    3. 2　庫侖靜電引力作用機理

    這種機理認為， 包覆劑帶有與基體表面相反的電荷， 靠庫侖引力使包覆劑顆粒吸附到被包覆顆粒表面 。Homola 等研究了SiO2 包覆γ-Fe2O3 的機理， 當pH 在3 ～ 6 之間時， γ-Fe2O3 和SiO2 帶有相反的電荷。他們通過混合帶有相反電荷的γ-Fe2O3 和SiO2 兩種顆粒， 利用顆粒之間的靜電相互作用， 在γ-Fe2O3 表面包覆了一層SiO2 , 使磁性納米顆粒具有良好的分散性， 并且防止了團聚的產生。

    3. 3　吸附層媒介作用機理

    將無機顆粒進行表面處理， 形成一層有機吸附層， 用經過這種處理的顆粒作核， 通過吸附層的媒介作用， 可以提高無機顆粒與有機物質的親和性， 進行有機單體的聚合， 從而獲得復合膠囊化顆粒。Cui 等用檸檬酸對Y2O3 /Eu 進行表面修飾， 使其表面吸附一層有機層， 再進行苯乙烯的聚合， 獲得了聚苯乙烯包覆的Y2O3 /Eu 復合顆粒。

    顆粒表面的包覆， 無論是無機包覆還是有機包覆， 一般均采用以上3 種機理， 有的包覆可能幾種機理同時存在， 如TianhaoJi 等采用靜電吸附和化學鍵合作用相結合的機理在聚苯乙烯顆粒表面包覆上了Au 納米顆粒。他們首先將帶正電荷的聚乙烯亞胺靜電吸附到表面帶負電荷的聚苯乙烯乳膠顆粒表面，再使Au 納米顆粒與聚乙烯亞胺的氨基鍵合， 包覆到聚苯乙烯顆粒表面， 然后以包覆在聚苯乙烯顆粒表面上的Au 顆粒作為晶種與NH4OH 和H AuCl4 反應來提高Au 顆粒在聚苯乙烯顆粒表面的覆蓋率。

    4　材料性質的改變

    表面包覆型納米材料表現出與未包覆材料不同的物理、化學性質， 在光學、電學、磁學或生物特性等方面顯示出特殊的功能。

    4. 1　光學性質的改變

    半導體納米晶可應用于生物熒光標記和光電裝置， 但對其高熒光量子效率和光降解的穩定性有很高的要求。近年來， 已經證實比較有效的手段是在半導體納米晶顆粒表面包覆帶隙比內核材料要寬的半導體材料， 殼層的修飾作用可極大地提高內核的熒光量子產率， 并增強穩定性， 而且在一定的光波段帶隙能量可調。如在室溫下， CdS /Cd（OH）2 的熒光量子產率達到50 %, 遠大于CdS 自身的熒光量子產率；Geordie 等在Au 膠粒表面包覆一層SiO2 形成了核/殼結構復合納米顆粒， 發現Au溶膠的吸收光譜的吸收帶發生了20nm 的紅移現象， 并且由于SiO2 的表面包覆， 使Au 溶膠的顏色發生了改變。

    4. 2　顆粒穩定性的提高

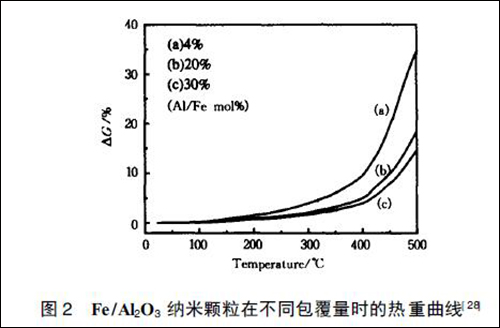

    表面包覆最廣泛的應用是提高被包覆材料的化學穩定性，由于納米顆粒具有尺寸小、比表面積大的特點， 因此性質活潑，表面能大， 顆粒非常容易團聚。有些金屬納米顆粒在空氣中容易被氧化， 甚至自燃。解決的方法是在納米顆粒表面包覆上一層或多層惰性化合物， 使其與外界環境隔離開。磁性納米顆粒如Fe2O3 廣泛用于磁性液體等， 但是易團聚， 易被酸腐蝕， 表面包覆一層惰性物質后（如SiO2）可提高穩定性， 防止酸的腐蝕 。我們研究小組通過在鐵納米顆粒表面包覆SiO2 和Al2O3 后， 極大地提高了鐵納米顆粒在空氣中的穩定性， 并且隨著包覆量的增加， 穩定性增強， 如圖2 所示， 粒徑為30 ～40nm 的鐵顆粒經包覆后在空氣中能夠穩定存在， 很好地防止了氧化的發生。

    4. 3　催化劑穩定性及催化活性的變化

    TiO2 廣泛用作白色涂料、催化劑、催化劑載體。作為催化劑， 高表面積的TiO2 是熱不穩定的， 容易團聚而使表面積變小。提高TiO2 熱穩定性的通常做法是將TiO2 包覆在高表面積的顆粒上， 據報導包覆在SiO2 表面上的TiO2 催化劑可以穩定到1058K, 并且對1-丙醇脫氫的反應活性提高了2 個數量級。Yuan Gao 等制備了TiO2 /γ-Fe2O3 光催化劑， 該催化劑的活性主要與制備方法、TiO2 含量、處理溫度和相成分有關。

    4. 4　磁性的變化

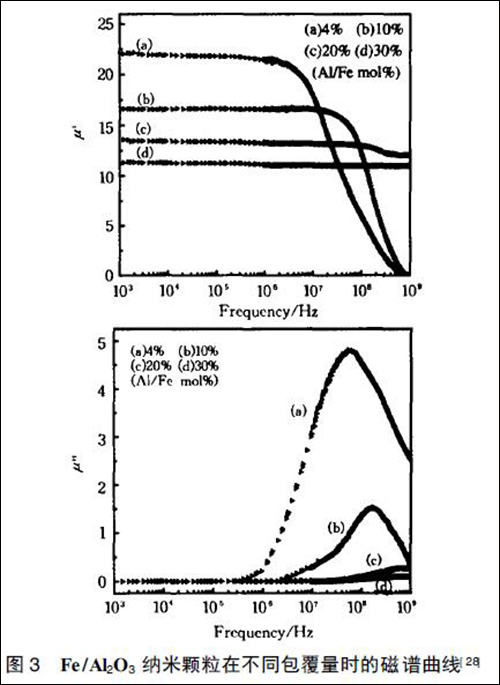

    磁性內核外可以包覆非磁性、反鐵磁性或鐵磁/亞鐵磁殼層。非磁性包覆層主要用來增加磁性核的穩定性或生物醫藥用途的表面功能化。鐵磁核外包覆反鐵磁可導致交換偏置（磁滯迴線沿外場方向的平移）和熱穩定性的提高。對于核和殼都是強磁性（鐵磁或亞鐵磁）材料， 由于核與殼的密切接觸會導致有效交換耦合， 使磁性可調。Hao Zeng報導了在FePt 核外包覆MFe2O4（M =Fe , Co）層， 層厚可在0. 5～ 3nm 之間調整， 外場作用下磁滯迴線平滑， 矯頑力由硬磁和軟磁相的體積比決定， 改變包覆層化學成分和包覆層厚度可以調整磁性。我們課題組在鐵及其合金材料表面包覆SiO2 及Al2O3 , 明顯改善了磁性核芯的軟磁性能， 使材料的電阻率大幅度提高， 從而降低渦流損耗， 產品的高頻軟磁性能得到顯著改善， 磁導率實部即使到1GHz 也能保持恒定， 如圖3 所示。

    5　核/殼型復合納米材料的應用前景

    作為一種有序的復合結構， 核/殼型復合納米材料帶來了許多單一納米材料無法得到的性能， 具有許多新用途。隨著構成核芯和殼層納米材料的品種和類型不同， 得到的目標性質也不同， 應用領域也不同。將兩種具有不同能帶的半導體納米微粒進行上述復合， 利用窄帶隙半導體微粒敏化寬帶隙半導體納米微粒， 相互匹配， 可提高材料在光電轉換、非線性光學性、電色轉換、太陽能電池、高密度信息貯存裝置等應用方面的性能。

    由生物相容性聚合物構成的核/殼型復合納米結構可保護生物酶、DNA 及其他生物活性物質的生物活性， 并且可作為這些物質控制釋放的載體， 實現藥物的靶向治療。

    利用嵌段共聚物或端基功能化的聚合物包埋的納米粒子，可以在表面引進許多新的性能和反應活性， 實現對納米粒子的表面修飾。用金屬Au 包埋的磁性Fe3O4 復合結構納米粒子，由于Fe3O4 具有超順磁性， 納米Au 可作為臨床檢驗中廣泛使用的一種生物活性試劑， 這種復合結構納米粒子預期具有超順磁性、易于分離和金表面易于修飾等優點， 從而使應用更方便。

    在催化方面， 核/殼型結構的催化劑可實現可控催化反應，這種結構還可以保護芯材不受外界環境的化學侵蝕， 解決納米粒子的團聚等問題。將芯材物質去除， 得到中空的納米籠， 可用作納米粒子合成反應器、分離器等。
