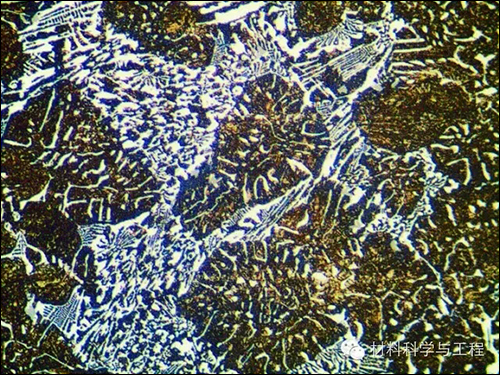

【91李歡】采用舜宇金相顯微鏡在明場條件下進行金相觀察，使用Beraha腐蝕劑（3gK2S2O5 + 1gNH2SO3H + 100mlH2O）進行腐蝕。該圖為放大500倍的金相圖。鑄態高速鋼主要由馬氏體+殘留奧氏體+共晶碳化物（M7C3、M2C、W6C 及MC）組成，在該圖中，白色為碳化物，藍黑色為馬氏體，褐黃色為殘余奧氏體。

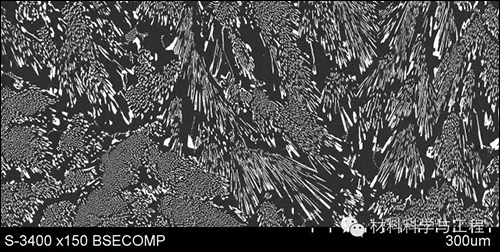

    【92李歡】此材料為鑄態Ni47Ti44Nb9合金。  選用99.96%的海綿鈦，99.96%的純鎳和99.96%的純鈮，按照47at%Ni,44at%Ti,9at%Nb比例進行配料，使用ZG-25真空中頻感應熔煉爐，配套使用氧化鎂坩堝進行熔煉，隨爐冷卻。得到的鑄態Ni47Ti44Nb9合金試樣經500℃保溫1h，空冷處理。在EVO MA15型號掃描電鏡上進行組織形貌觀察；共晶組織中的白色β-Nb相析出分布在黑灰色Ni-Ti基體上，大部分β-Nb相表現為長條狀，且按一定規律致密分布。

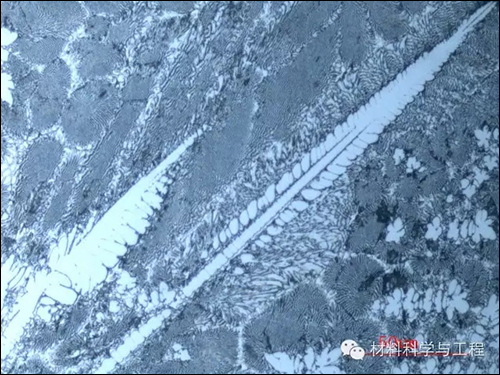

    【93黎志彥】一串“稻穗”。材料：T400合金粉。萊卡DMI3000M 金相顯微鏡。材料的微觀世界是美麗和神奇的，送一串豐收的“稻穗”給自己，證明自己在材料的道路上會有收獲的！

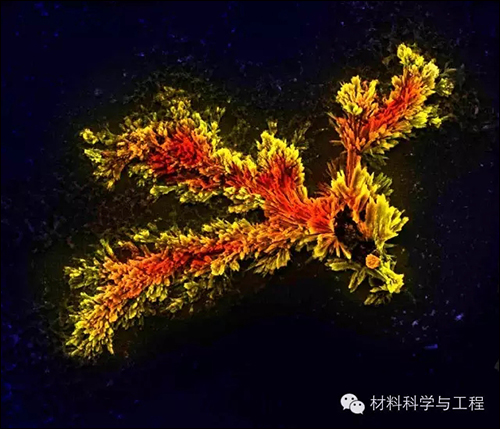

    【94龔天堯】儀器：SEM掃描電子顯微鏡Quanta 250 FEG。液相中合成的硫化鈀納米棒的組合體，輻射狀三維展開。其形貌獨特難得，無心插柳柳成蔭，用“浴火重生，鳳凰涅槃”來形容都不為過。原圖經調色處理。

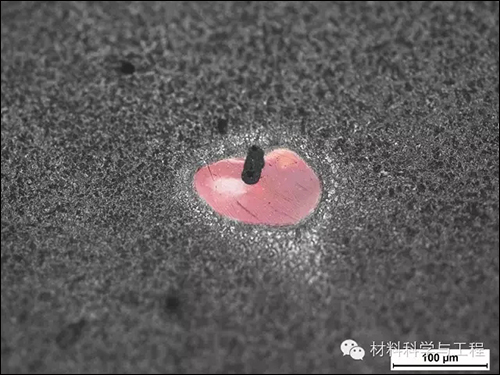

    【95王冠】16%鈉鋼的樣品200倍的金相照片，樣品中間有白亮點（后期處理成蘋果顏色）與那一小段黑條組成蘋果樣貌，難不成這樣品也要過平安夜？

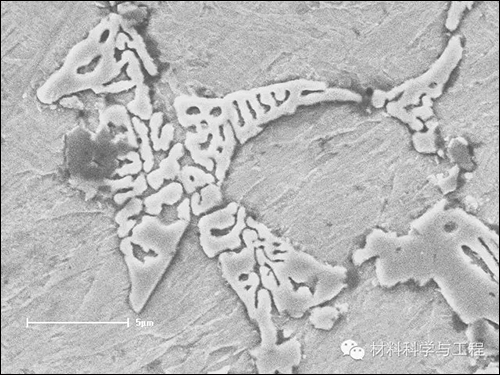

    【96陶瑩】該圖片系Q235鋼基體表面采用粉煤灰活性氬弧熔覆方法制備的Ni/Al2O3-TiB2涂層，拍攝設備為FEQUANTA200F型掃描電鏡。涂層中TiB2相多以魚骨狀或花瓣狀彌散分布，而作品中則呈現出上古恐龍形態，其昂首挺立，怒目圓睜，體態威武而矯健。

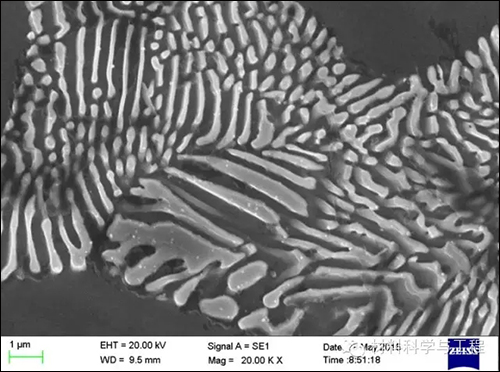

    【97韓莉】材料及作品：鋁鈰合金  鋁合金加入稀土元素——鈰，其組織變得異常絢麗。儀器：日本HITACHI公司  S3400N掃描電子顯微鏡。

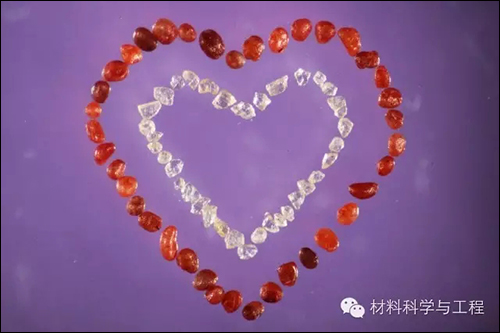

    【98韓莉】材料及作品：稀土礦。兩個心形圖案都是借助立體顯微鏡徒手從稀土精礦中挑選的單一稀土礦物，外圈紅色、半透明的是獨居石，內圈淡黃色、透明的是氟碳鈰礦；放大倍數250倍。儀器：德國ZEISS公司  ZEISS Stemi  2000-C 立體顯微鏡。

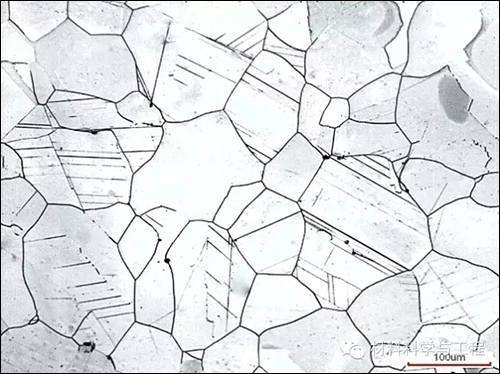

    【99曾敬山】Fe-18Mn-0.5C系TWIP鋼1100℃淬火后奧氏體與退火孿晶。拍攝手段：光學顯微鏡。樣品狀態：淬火態。

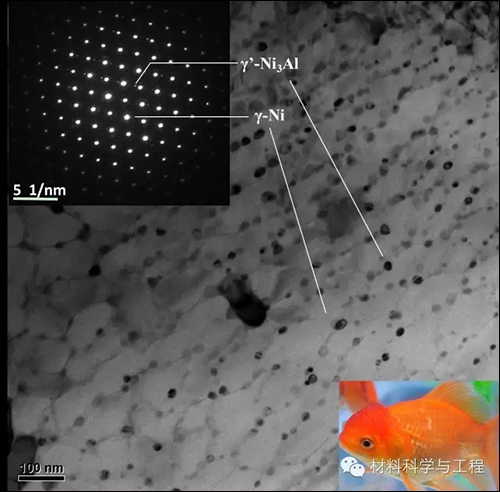

    【100何鵬飛】用超音速等離子噴涂設備制備的NiCrAl涂層。其中按重量百分比Ni：73；Cr：22；Al：5。在進行高分辨TEM電鏡觀察時（明場相），發現了一個魚鱗狀的薄區，這個現象很神奇，很有藝術感。因此進行了較深入的分析。如圖所示，通過衍射斑點（SAD）可以看出該部分薄區主要有γ-Ni和γ‘-Ni3Al兩項組成。其中γ'-Ni3Al為析出相，這些細小的析出相均勻彌散在γ-Ni的晶界處，與γ-Ni保持共格關系，起到了良好的彌散強化作用，能夠強化合金基體。

更多關于材料方面、材料腐蝕控制、材料科普等等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：ecorr_org@163.com
中國腐蝕與防護網官方 QQ群：140808414

 10/10   首頁 上一頁 8 9 10
