{首页主词},&

青銅文物修復過程中的除銹及緩蝕

2016-12-21 16:40:07 作者：本網整理來源：南岸九號藝術館分享至：

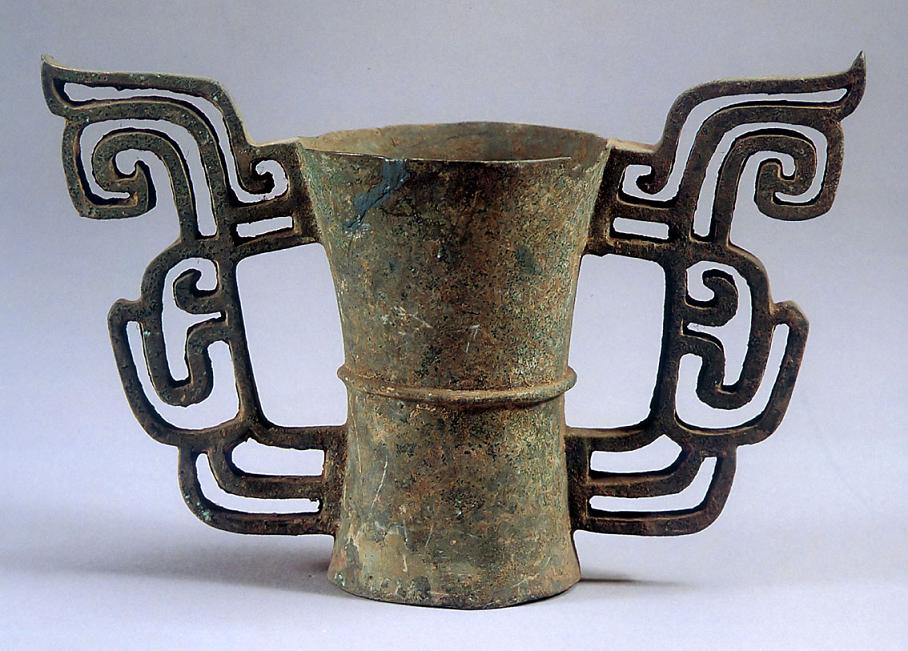

    對青銅文物進行清洗除銹的目的主要是為了能夠更好地去解讀青銅文物所遺留下來的紋飾、銘文和各種鑄造痕跡等歷史信息，清除青銅文物表面不穩定的有害銹等腐蝕物質，恢復其表面和加工的原始面貌。青銅文物的清洗除銹可分為物理法除銹和化學法除銹兩種。其中物理法除銹是最基本的方法，該法主要采用手術刀、微型牙鉆和超聲波震動來除去青銅文物上的結垢及銹蝕物。化學法除銹則是利用化學藥品來達到去除青銅文物表面結垢和銹蝕的目的，該法的缺點是可能造成清洗過度或殘留物影響，使用時藥品量的控制是個難點。因此，在對青銅文物進行全面清洗之前，首先應該做的工作是對不同銹蝕狀況的部位（即不顯眼的部位）進行小面積的試驗性清洗，在此基礎之上再對青銅文物進行全面清洗。

    物理除銹法

    物理除銹僅僅是一種表面處理技術，很難將青銅文物深層的有害銹去除，更重要的是該法的工藝很難把握，容易造成青銅文物本體的損壞，適用于除去青銅文物局部的銹蝕。下面簡要介紹幾種：

    機械法。使用各種毛刷、鏨刀、雕刻刀、不銹鋼醫用手術器械等直接在青銅器物的銹蝕部位做機械操作，將暴露在青銅文物表面的粉狀銹及下面掩蓋的灰白色氯化亞銅除去。超聲波法。利用其產生的單向力和空化作用除銹。只有當青銅文物的尺寸大小跟超聲波波長接近時，才會產生共振現象，產生高壓力將附著在青銅文物表面的銹蝕層振動除去。

    激光法。利用激光機發射的激光束瞬間產生的能量，使青銅文物表面溫度迅速升高，通過光熱效應使銹蝕層熔離青銅基體。該法還處于不成熟階段，暫不適用大面積銹蝕層的清除，更重要的是激光法除銹后，青銅基體容易變色。

    噴砂法?？烧{控不同的噴砂速度、噴砂量和噴砂材料（如石粉、玻璃粉、核桃殼粉，玉米棒粉等）。其最大優勢是可有效去除大面積的不溶性硬垢層，而且可人為控制去除的量及厚度。

    化學除銹法

    化學除銹法是利用化學試劑配制除銹液，將青銅文物表面的有害銹與除銹液接觸發生化學反應，使青銅文物表面的有害銹（CuCl）完全轉化為不含氯離子的穩定產物。該法適用于除去青銅文物表面大面積的銹蝕層，值得注意的是化學藥品的處理可能會傷害到青銅文物的本體，從而影響青銅文物的外觀。下面簡要介紹幾種：

    倍半碳酸鈉法。以倍半碳酸鈉溶液長時間浸泡青銅文物銹蝕部位，至青銅文物表面變成綠色為止。

    氧化銀局部封閉法。對斑點狀局部腐蝕的青銅器可選用此法。先用物理方法剔除器物表層粉狀銹和青銅病的根源——白蠟狀的氯化亞銅，直至顯露青銅基體為止。用丙酮溶液將機體孔洞擦洗干凈，待干燥后把氧化銀和乙醇調成糊狀塞入已清洗干凈的孔洞中，置于潔凈潮濕的環境里放上一晝夜。如此反復操作多次，直至器物在相對濕度為90%的潮濕環境中仍不出現鮮綠色粉狀銹為止。

    傳統除銹法。用烏梅或山楂為主要原料，調入其他配料，制成糊狀物，黏覆于青銅文物的銹垢處，經一段時間即可除銹去垢。烏梅或山楂的主要成分是檸檬酸、蘋果酸、琥珀酸，山楂的主要成分是酒石酸、檸檬酸、山楂酸，傳統的去銹手段是有機酸除銹的原始工藝。硝酸除銹法。適用于質地比較堅硬的青銅器物。通常采用濃度較稀的硝酸水溶液反復擦拭銅器生銹處（不可用硝酸溶液浸泡銅器）。銅器表面銅銹除凈后，還需及時用蒸餾水沖洗干凈。

    碳酸銨除銹法。適用于器物銹蝕程度不太嚴重的青銅文物。該法需要將碳酸銨處理成粉末狀，加蒸餾水調成糊狀后，涂抹在青銅器物的銹蝕部位，為了不使銅器本體受到損壞，銅銹除凈后，還需及時用蒸餾水沖洗干凈。

    EDTA 除銹法。利用用3～5%EDTA（3～5克二乙胺四乙酸+100 毫升水）水溶液軟化器物表面的硬結物，特別是鎏金器物表面硬結物，該法操作時先用棉花蓋住清洗部位后，再將EDTA 滴在棉花上。

    緩蝕防護

    保護腐蝕青銅器的關鍵是有害銹的防治，其途徑一是將銅的氯化物轉化為不含氯離子的穩定物質，二是將銅的氯化物用化學和物理的方法封閉起來，與空氣中的氧氣和水分隔絕，使青銅器處于穩定狀態，防止病害擴散。

    Na2CO3 ·NaHCO3 ·2H2O 溶液。利用弱堿性的緩沖溶液使有害的氯化亞銅轉化為無害的堿式碳酸銅。將腐蝕青銅器置于濃度為2~5%，pH 約10 的Na2CO3 ·NaHCO3 ·2H2O 溶液中浸泡，可使氯化亞銅逐漸轉換為穩定的Cu?CO3 · Cu（OH）2，青銅器物表面的氯離子被置換出來轉入浸液中。此法優點是能將青銅器物中的有害氯離子除去而且不影響其他銹層，缺點是處理時間較長。

    苯并三氮唑（BTA）。苯并三氮唑是對銅、銀很好的絡合劑，可以用于防止金屬的變色和腐蝕。該法利用青銅緩蝕劑對青銅基體進行處理，使器物表面形成致密而穩定的保護膜，隔絕青銅基體與外界環境的直接接觸，從而達到延緩青銅器物腐蝕的目的。值得注意的是，當苯并三氮唑達到一定濃度時其緩蝕效果增強不明顯。

    Paraloid B-72 封護。Paraloid B-72 是一種更為先進的金屬緩蝕劑，它是丙烯酸酯類化合物，本身透明性極好，對文物沒有損害。封護劑通常為1.5%的Paraloid B72 的丙酮溶液。

    需要注意的是，在選擇封護劑時，一定要與文物保存環境相適應，除了具有可逆性外，還應該具有透明性、化學穩定性、惰性、抗大氣污染及抗微生物生長能力等特性。利用現代新材料來作為青銅文物表面緩蝕材料已成為文物修復技術中的重要研究課題。
