1、微動(dòng)腐蝕 （Fretting Corosion）

微動(dòng)腐蝕是鍍錫連接器的一種很典型的失效模式。錫在空氣中很容易被氧化，而且氧化層還不導(dǎo)電，氧化層很脆，很容易被破壞，當(dāng)線(xiàn)端連接器插入板端時(shí)，由于端子間的摩擦力，很容易把接觸面上的氧化層破壞掉，露出了錫層，進(jìn)而可以正常導(dǎo)電，不影響正常使用。

然而，不幸的是，當(dāng)完成互插后，由于振動(dòng)或溫度導(dǎo)致的熱脹冷縮，端子的接觸點(diǎn)會(huì)發(fā)生微小的位移（微米級(jí)別）。錫接觸到了空氣，造成了接觸點(diǎn)的錫二次氧化，而這個(gè)氧化層是不容易被破壞掉的，這就會(huì)造成接觸面阻抗變大，造成連接不良，這個(gè)就叫做微動(dòng)腐蝕。

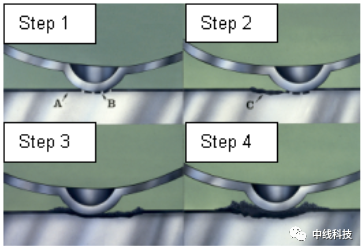

下圖顯示了微動(dòng)腐蝕的形成過(guò)程：

（1） 初次匹配時(shí)，錫的氧化層裂開(kāi)，漏出錫層，實(shí)現(xiàn)了可靠電接觸；

（2） 接觸點(diǎn)移動(dòng)，露出新鮮的錫層。錫層暴露在空氣中，形成了新的氧化層；

（3） 接觸點(diǎn)多次移動(dòng)，錫層氧化物殘留堆積；

（4） 殘留物堆積到一定的程度，形成瞬斷現(xiàn)象（Intermittence），破壞了電連接。

2、發(fā)生了微動(dòng)腐蝕的端子的情形

嚴(yán)重的腐蝕情況，看起來(lái)像是電氣端子有黑暗污跡。污跡通常出現(xiàn)在實(shí)際電氣接觸的位置。下圖顯示了公端子上的嚴(yán)重腐蝕斑點(diǎn)。

在不太嚴(yán)重的情況下，很難看到腐蝕點(diǎn)，必須使用一些特殊的實(shí)驗(yàn)室設(shè)備才能識(shí)別到。

3、如何避免微動(dòng)腐蝕？

一般情況下，應(yīng)該從端子結(jié)構(gòu)設(shè)計(jì)上來(lái)避免微動(dòng)腐蝕。如下是一些額外的微動(dòng)腐蝕防止措施：

（1）盡量減少端子匹配付之間的相對(duì)運(yùn)動(dòng)：額外的夾子或支架可以減少連接器移動(dòng)；具有高接觸力的端子，抵抗微動(dòng)腐蝕性能通常優(yōu)于低接觸力的端子；連接器設(shè)計(jì)，允許端子“浮動(dòng)”，可以抵抗由于熱循環(huán)引發(fā)的微動(dòng)腐蝕。

（2）采用微動(dòng)腐蝕“非易感”的鍍層：如鍍金或鍍銀。

（3） 采用接觸面潤(rùn)滑劑：潤(rùn)滑劑可以滯后微動(dòng)腐蝕的發(fā)生。

4、一個(gè)視頻和結(jié)構(gòu)設(shè)計(jì)

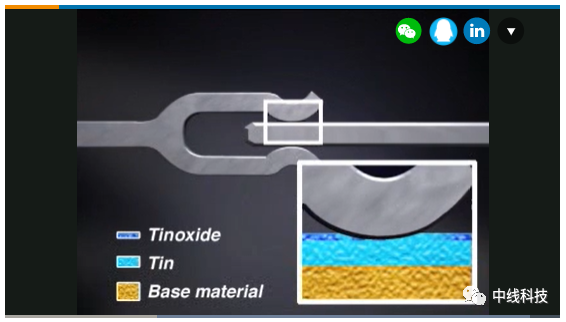

下面的動(dòng)圖是微動(dòng)腐蝕的詳細(xì)的形成過(guò)程（來(lái)源于https://www.te.com.cn/chn-zh/videos/industrial/the-micro-match-contact-system.html）

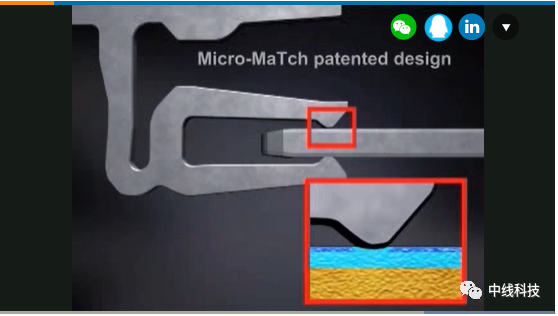

以及如何通過(guò)懸臂梁結(jié)構(gòu)設(shè)計(jì)來(lái)防止微動(dòng)腐蝕：
