銷軸壓彎斷裂失效分析

2020-12-04 11:23:44 作者：ohjoo7 來源：材子筆記分享至：

背景：

兩件35MnB材質銷軸，φ38mm，經過表面感應淬火后+箱式爐回火后，在壓彎測試時出現異常斷裂，彎曲強度和撓度偏低。對斷口進行分析。

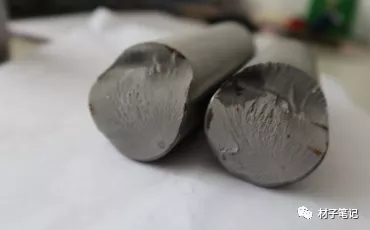

圖1 樣品宏觀形貌

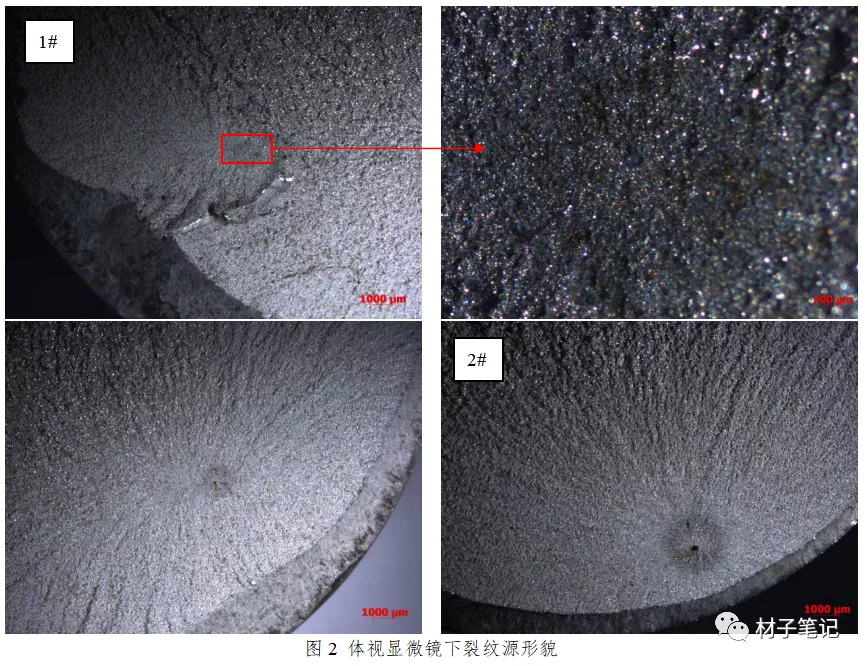

體式顯微鏡下測量裂紋源位于距離表面12mm和8mm處。

金相分析

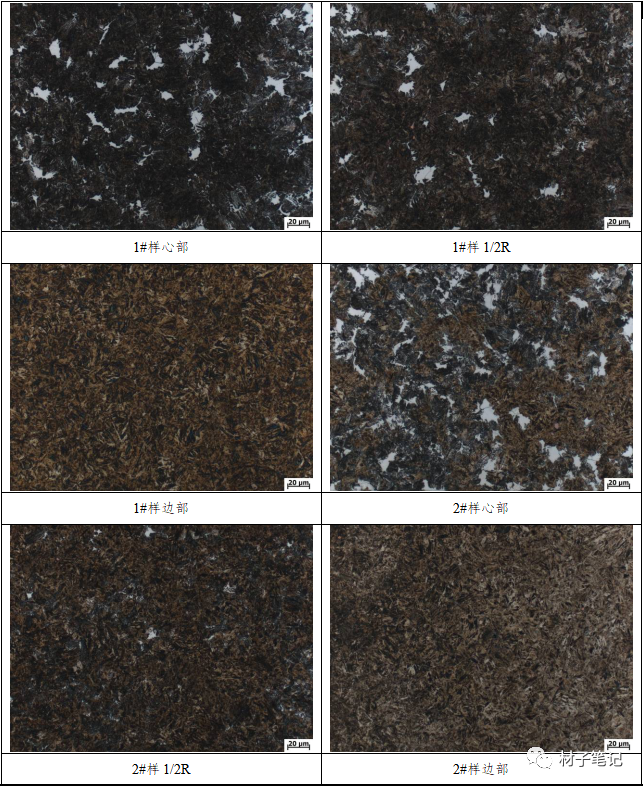

在1#、2#斷口后段和3#樣上取橫截面制備金相樣，觀察樣品，發現1#、2#樣品心部為淬回火組織+鐵素體，鐵素體越往外越減少，1#樣在距離心部約12.09mm的位置往外均為回火馬氏體，2#樣在局里心部約9.97mm的位置往外均為回火馬氏體。

640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx

電鏡分析

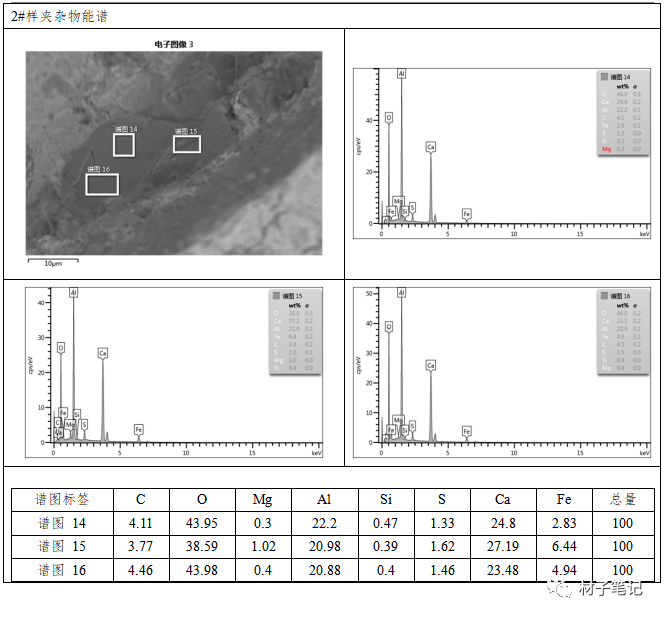

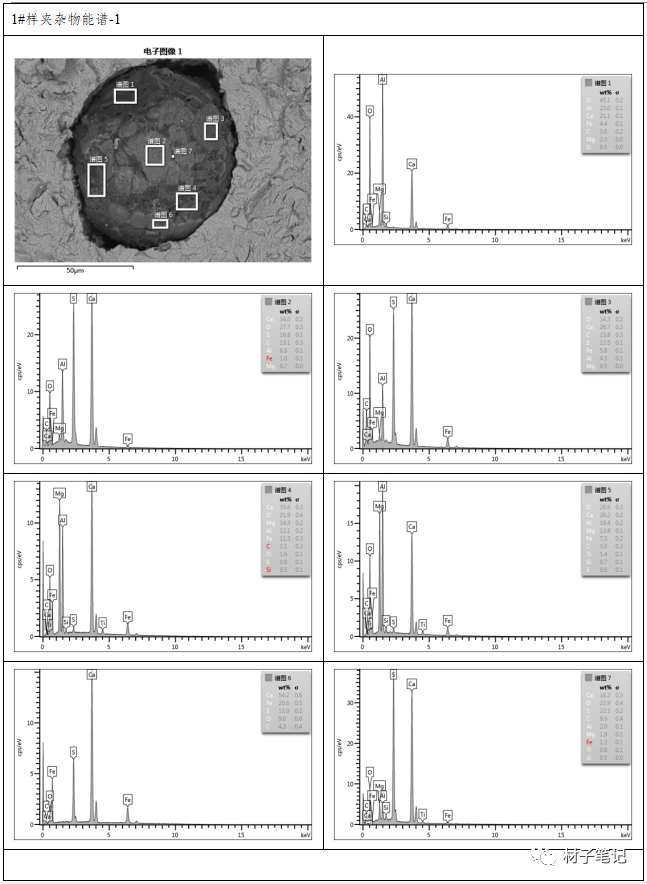

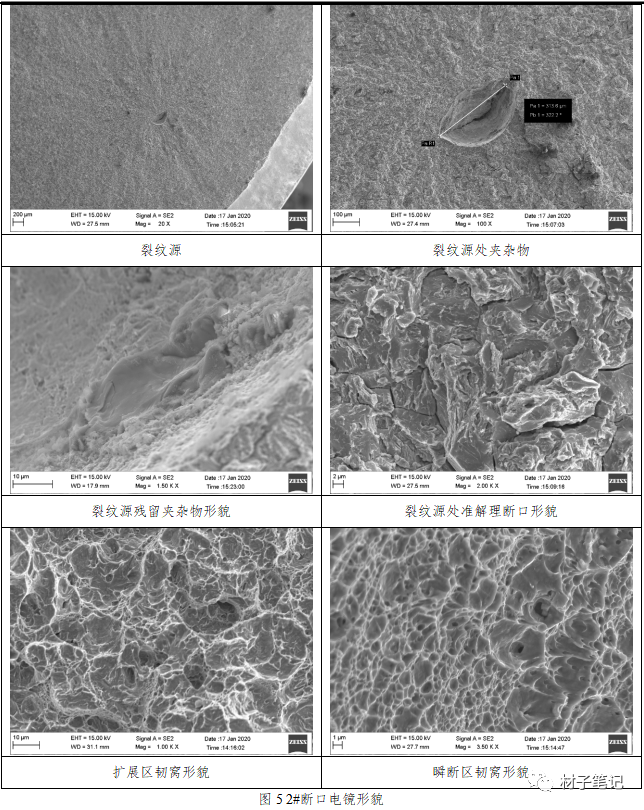

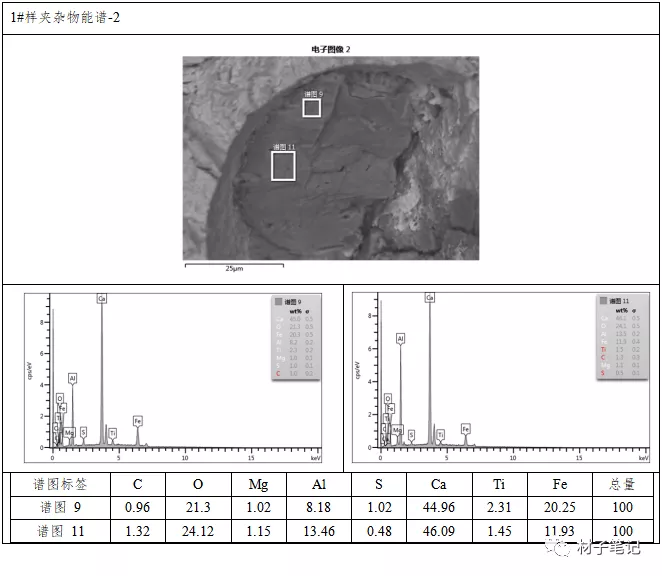

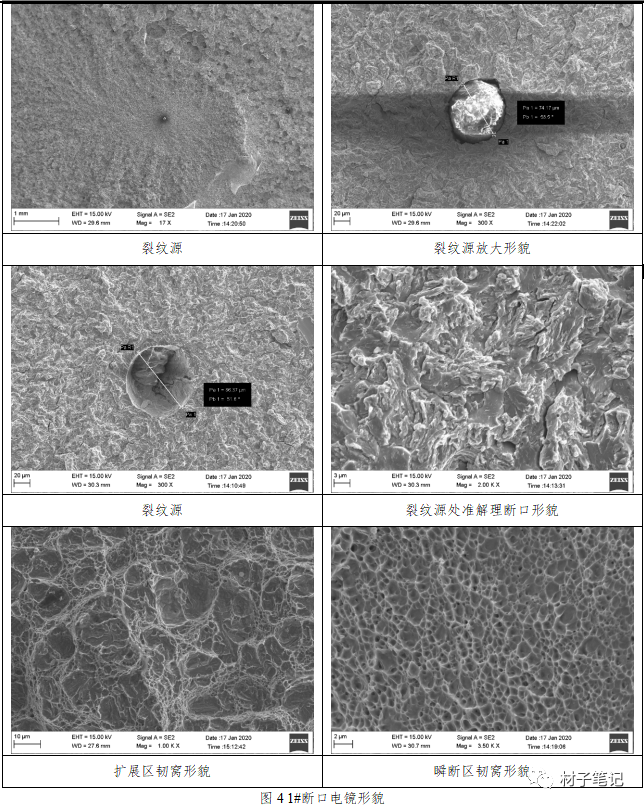

用掃描電鏡觀察斷口，發現1#樣品有兩處裂紋源，其中一處為球狀夾雜物，夾雜物直徑約74μm，另一處裂紋源為一凹坑，凹坑直徑約86μm，凹坑內有殘留的夾雜物，裂紋源處斷口為準解理斷口，擴展區斷口為韌窩斷口，瞬斷區斷口為韌窩斷口，形貌如圖5；2#樣品裂紋源處為一凹坑，凹坑最大寬度約314μm，凹坑內殘留少量夾雜物，裂紋源處斷口為準解理斷口，擴展區斷口為韌窩斷口，瞬斷區斷口為韌窩斷口，形貌如圖6。三處夾雜物成分詳見能譜報告。
