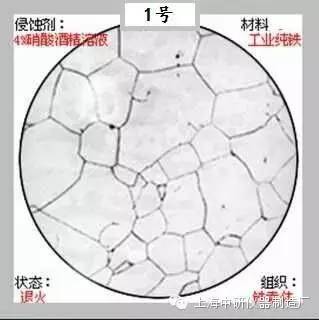

1、工業(yè)純鐵-退火-白色等軸晶為F晶粒，黑色網(wǎng)絡(luò)為晶粒之間的邊界。

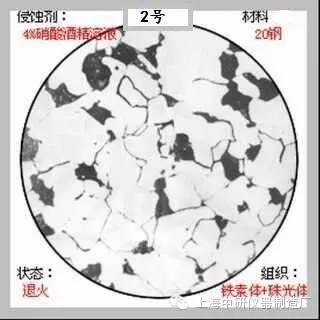

2、20鋼-退火-F+P，白色晶粒為F，黑色塊狀為片P。

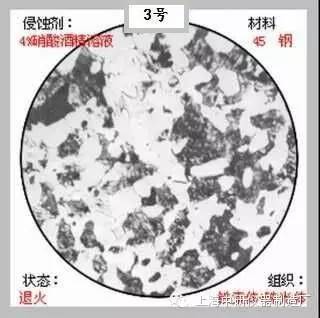

3、45鋼-退火-F+P,白色晶粒為F，黑色塊狀為片狀P。

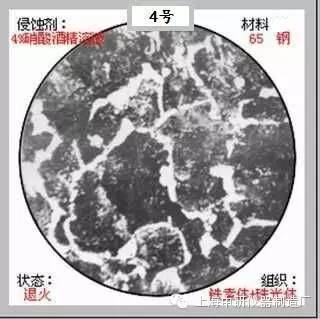

4、65鋼-退火-F+P，黑色基體為片狀P，白色呈網(wǎng)絡(luò)狀分布的為F。

5、T8鋼-退火-片狀P。

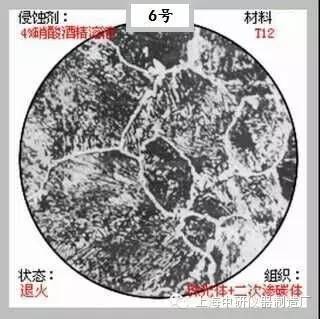

6、T12鋼-退火-黑白相間的層片狀基體為P，晶界上的白色網(wǎng)絡(luò)為Fe3Cll。

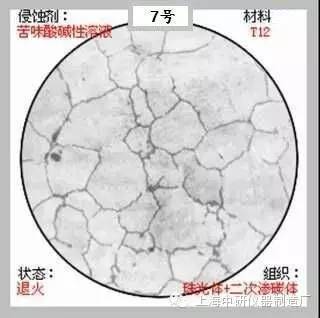

7、T12鋼-退火-P+Fe3Cll,Fe3C染成黑色，P仍保留白色。

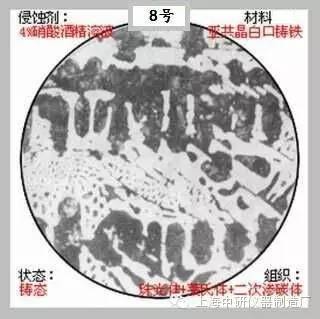

8、亞共晶生鐵-鑄態(tài)-P+Ld+Fe3Cll,斑點狀基體為共晶Ld，黑色枝晶為P。

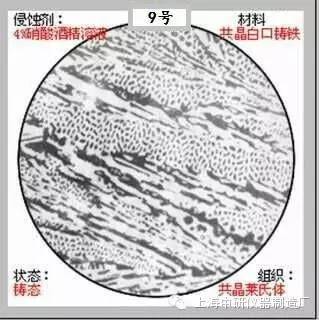

9、共晶生鐵-鑄態(tài)-共晶Ld是由P+Fe3Cll+Fe組成，P組織細小。

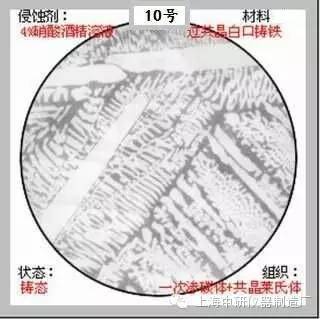

10、過共晶生鐵-鑄態(tài)-Fe3Cll+Ld,板條狀是Fe3Cl,斑點狀是Ld。

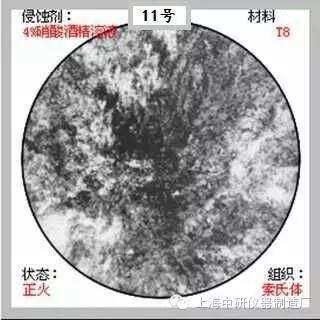

 11、T8鋼-正火態(tài)-S。細層片狀F與Fe3C的機械混合物。

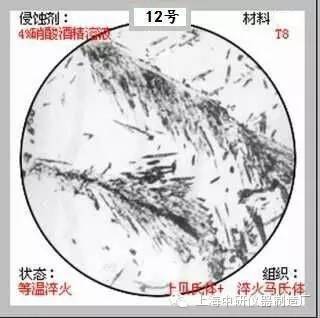

12、T8鋼-等溫淬火-B上+M+A殘。B上是由成束的大致平行排列的條狀F與分布在F條間的斷續(xù)Fe3C組成的羽毛狀組織。

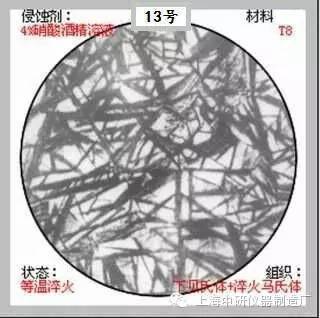

13、T8鋼-等溫淬火-B下+M+A殘。B下是呈扁片狀的過飽和F與分布在F內(nèi)的短針狀Fe3C的兩相混合物。

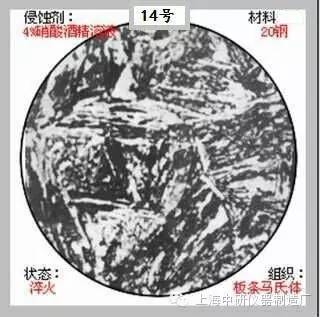

14、20鋼-淬火-板條M。

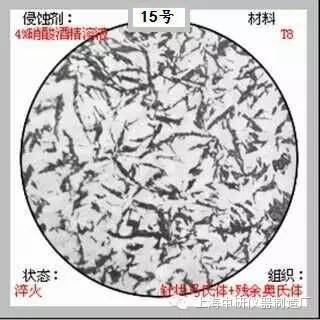

15、T8鋼-淬火-針狀M+Ar。高碳M呈針狀，互成一定的角度。

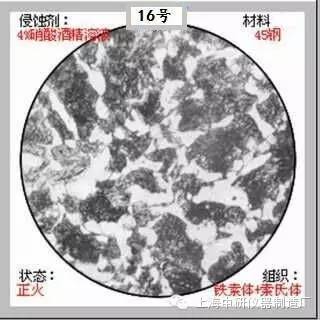

16、45鋼-正火-F+S。白色條塊狀為F。沿晶界析出；黑色塊狀為S。

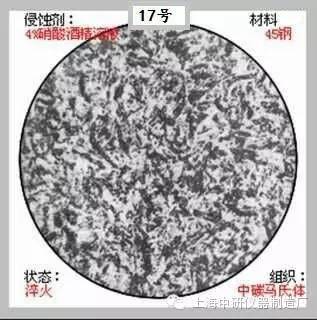

17、45鋼-860度水淬-860度水淬-中碳M。M成板條和針狀混合分布。

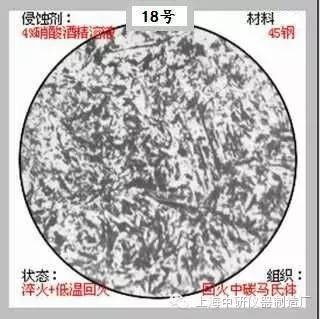

18、45鋼-860度水淬低回火-回火中碳M。

更多內(nèi)容請點擊: 閱讀原文
